Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка)

.

Винни-нюх, информативно

Добавлено через 9мин.:

Dry Gin, Денис,ты классно рисунки рисуешь,я так не умею.
Давай я свою идею накидаю а ты воплотишь в чертеже и обсудим.
Приснилось такое чудо.
С низу вверх
Тройник.Подача пара в бок, подача браги с низу через заглушку в которую вварена трубка 10/1. Эта трубка одновременно является шпилькой для тарелок. Ну и сама труба колонна просто одевается на эту конструкцию.
Слив барды через туже заглушку. Поплавок,ГЗ это уже нюансы.
Нарисуй.

Эта трубка одновременно является шпилькой для тарелок.Урий, 07 Янв. 24, 18:31

у какого то производителя так же сделано.

Урий, я чуток сейчас не в форме, гости пришли на дегустацию. Чуть позже попробую.

gxtkjdjl, исправил

Тройник.Подача пара в бок, подача браги с низу через заглушку в которую вварена трубка 101. Эта трубка одновременно является шпилькой для тарелок.Урий, 07 Янв. 24, 18:31

И нбк подстудишь и брагу не нагреешь, трубки будет 1.5 м +- маловато для предподогрева.

gxtkjdjl, ну может где то видел но вот всплыло

ну может где то видел но вот всплылоУрий, 07 Янв. 24, 18:51

да я не к тому, раз в теме сечёшь мог и сам придумать. тому производителю (не помню кто, на трубе скорее всего видос видел) тоже не гуманоиды подсказали.

Master_1, Ну как бы полтора метра в паровой зоне

Урий, я правильно понял, что ты по центральной трубке собрался греть брагу? На которой тарелки висят?

Dry Gin, Да.

ДаУрий, 08 Янв. 24, 06:59

Это зря, там полезная энергия - КПД умрёт.

deen, Ты тоже считаешь что столбик браги в полуторах метрах трубки десятки сильно охладит пар от 3-4 киловат.

Урий, эффект будет как от неутеплённых стенок колонны, только больше. По этой трубке будет поток дикой флегмы течь, которая не участвует в ТМО. Соответственно потери спирта.

По этой трубке будет поток дикой флегмы течь,Dry Gin, 08 Янв. 24, 10:53

Ты нарисуй. Какая нахрен флегма, я про НБК толкую. Брага поднимаясь по трубке полюбому нагреется до температуры кипения. Выливаясь сразу попадает на верхнюю тарелку. Дальше только пар и барботаж.

Урий, нагрев браги от НБК дает флегму а любая флегма ухудшает отделение спирта в НБК при этом дармовое тепло от спиртового пара и барды пойдет в канализацию. Задача стоит не нагреть брагу а нагреть ее бесплатно а если от электричества то можно и проточный водяной нагреватель купить да поставить, без лишнего геморроя с трубками в НБК.

НарисуйУрий, 07 Янв. 24, 18:31

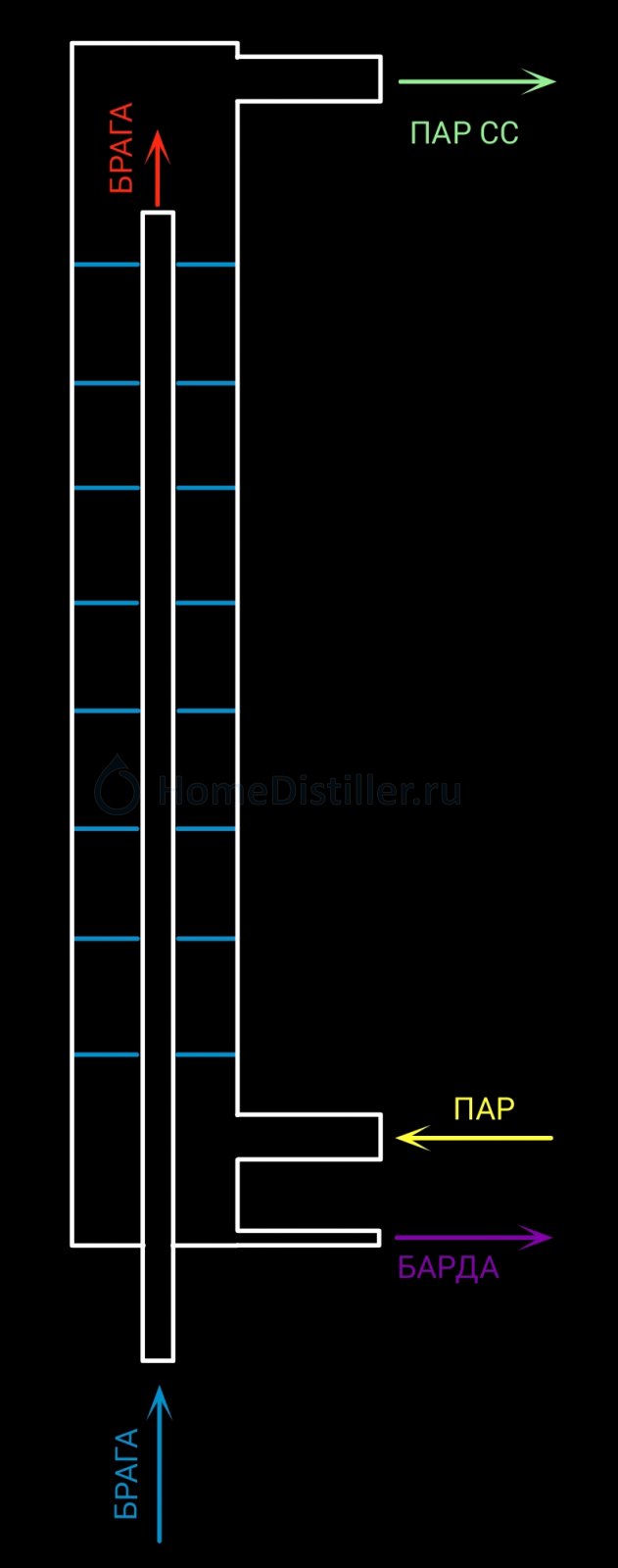

Оно?

Dry Gin, Оно

Ну И? Не взлетит?

Добавлено через 3мин.:

нагрев браги от НБК дает флегму а любая флегма ухудшает отделение спирта в НБКdee, 08 Янв. 24, 14:16

Нихуя не понял. Расшифруй. А лучше посчитай, ты и любишь считать и главное умеешь.
Диаметры, отверстия,мощность,скорость и тд. и тп.

Добавлено через 3мин.:

Флегма это что по вашему?

Не взлетит?Урий, 08 Янв. 24, 15:19

Неа, не взлетит. Либо потери спирта, за которые товарищ Сталин к стенке ставил, либо подача унизительная. От любой дефлегмации на отгонном участке надо избавляться, а ты её наоборот почти на полную втапливаешь таким образом.

Неа, не взлетит.Dry Gin, 08 Янв. 24, 15:28

Ну ладно,уговорили. Мне то в принципе нах.. не надо,и так уже ДВЕ НБКашки имеются.
Но мало ли кто решит проверить. Делов то на пять копеек.
