Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка)

Malkovan, напечатай на 3д принтере голову насоса, и кинь на какой-либо двигатель.
По деньгам не затратно, а места много появится лишнего внизу.

Идея хорошая перестальтику на отсос барды, но как его настраивать?
Либо делать по геркону, чтобы откачивал включался по наполнению, либо придётся регулировать на статичную скорость, что мне кажется не очень надёжно.

Когда барда "побеждает" поплавок вверх пошёл, приотктыл снизу сливное отверстие и спустил лишнюю барду.Malkovan, 06 Янв. 24, 16:11

А с чего ей побеждать? Разве она по левой трубе не сливается вниз, под поплавок?

Malkovan, тут (может даже в этой теме) у кого то из коллег две головы насоса на одном валу двигла и всё ок. одна голова качает вторая откачивает.

Идея хорошая перестальтику на отсос барды, но как его настраивать?Malkovan, 06 Янв. 24, 16:47

Настраивают с небольшим избытком. Но опять же, зачем? Чем тебя гидрозатвор обычный не устраивает?

Malkovan, чуть больше качаешь. Там ей пофигу - пар качать или воду.
Только плотность воды и пара разнятся в разы.
Качнув на 10% больше, в абсолютной величине будет всего 0,5% пара возьмёшь...
Мысль понятна надеюсь?

по левой трубе не сливается вниз, под поплавокDry Gin, 06 Янв. 24, 16:49

Именно по этой трубе она и будет поднимать снизу поплавок, а верхний отвод, даже если по нему будет капать немного барда, будет для общей связи с атмосферой колонны.
В колонне избыток (по давлению) правильно? Этот избыток будет мешать поплавку всплывать раньше времени.
И барда снизу по трубе будет бороться с избытком давления в колонне до тех пор, пока не наполнится нижняя часть на столько, чтобы поплавок всё же всплыл немного и открыл нижний слив.

одна голова качает вторая откачиваетgxtkjdjl, 06 Янв. 24, 16:50

Логично, но ведь явно, что откачивать нужно меньше чем подавать, часть браги уходит в спирт, значит если на один вал и делать, то головы разные должны быть по производительности?

зачем?Dry Gin, 06 Янв. 24, 16:51

У меня потолки низкие, сантиметры важны, и хочется сделать колонну максимально стабильной, а я понял уже, благодаря вам всем, что мне не хватает МТР, вот его и пытаюсь выгадать взамен высоте ГЗ.

Логично, но ведь явно, что откачивать нужно меньше чем подавать, часть браги уходит в спирт, значит если на один вал и делать, то головы разные должны быть по производительности?Malkovan, 06 Янв. 24, 17:16

[сообщение #13719291] вот коллега описывал. обратись к нему,если интересно, всяко, в консультации не откажет

Именно по этой трубе она и будет поднимать снизу поплавок, а верхний отвод, даже если по нему будет капать немного барда, будет для общей связи с атмосферой колонны.Malkovan, 06 Янв. 24, 17:16

Всё-равно ничего не понятно. Может схемку накидаешь.

барда снизу по трубе будет бороться с избытком давления в колонне до тех пор, пока не наполнится нижняя часть на столько, чтобы поплавок всё же всплыл немного и открыл нижний слив.Malkovan, 06 Янв. 24, 17:16

Поплавки обычно залипают. Попробуй в раковину положить теннисный шарик, чтобы перекрывал слив и начинай наливать воду.

откачивать нужно меньше чем подавать,Malkovan, 06 Янв. 24, 17:16

Наоборот, откачивать придётся больше, чем подавать. Поэтому насосы должны быть разными по производительности. Тот, который на откачке, примерно в 1.2-1.5 раза производительнее.

откачивать придётся больше, чем подаватьDry Gin, 06 Янв. 24, 18:13

это типа отжатая барда+ сконденсировавшийся пар из п.г?

А в чём смысл такого узла?Dry Gin, 06 Янв. 24, 15:02

Красивый по тому что, сидишь, смотришь, блестит.., а трубка лучше работает.

Добавлено через 5мин.:

Malkovan, А какая высота у бардоотводчика?

это типа отжатая барда+ сконденсировавшийся пар из п.г?gxtkjdjl, 06 Янв. 24, 18:16

Да.

Красивый по тому что, сидишь, смотришь, блестит.., а трубка лучше работает.Master_1, 06 Янв. 24, 19:28

Я вообще не понимаю. Ни как он устроен, ни зачем он вообще.

У меня потолки низкие, сантиметры важныMalkovan, 06 Янв. 24, 17:16

Так обычная гидрозатворная классика позволяет вводить пар у самого пола, на сантиметр выше отвода барды.

Добавлено через 4мин.:

А перистальтику или мембранник ставят если слив в канализацию выше уровня сливного гидрозатвора. Вот у меня слив на высоте полтора метра. Но и то, у меня сначала через гидрозатвор с ТСА из колонны, и только потом уже мембранник поднимает в канализацию. Чего тут выдумывать.

затем что не зависит от давления внутри колонны.Урий, 07 Янв. 24, 00:04

В смысле? Может ты мне объяснишь, как он работает и почему не зависит от давления внутри колонны?

Dry Gin, Наполнился поплавок всплыл, слив открылся.

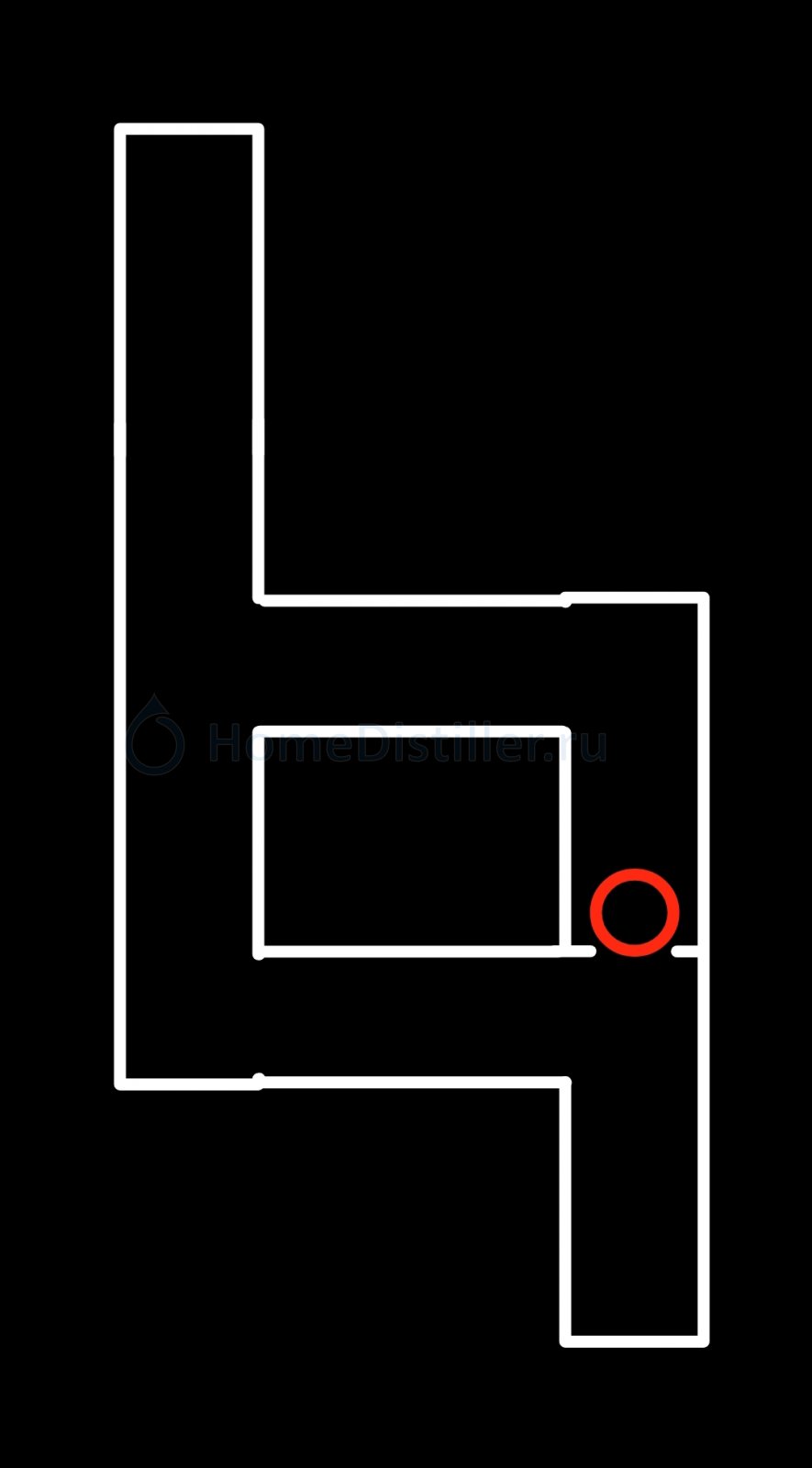

Master_1, оно вот так устроено?

Добавлено через 3мин.:

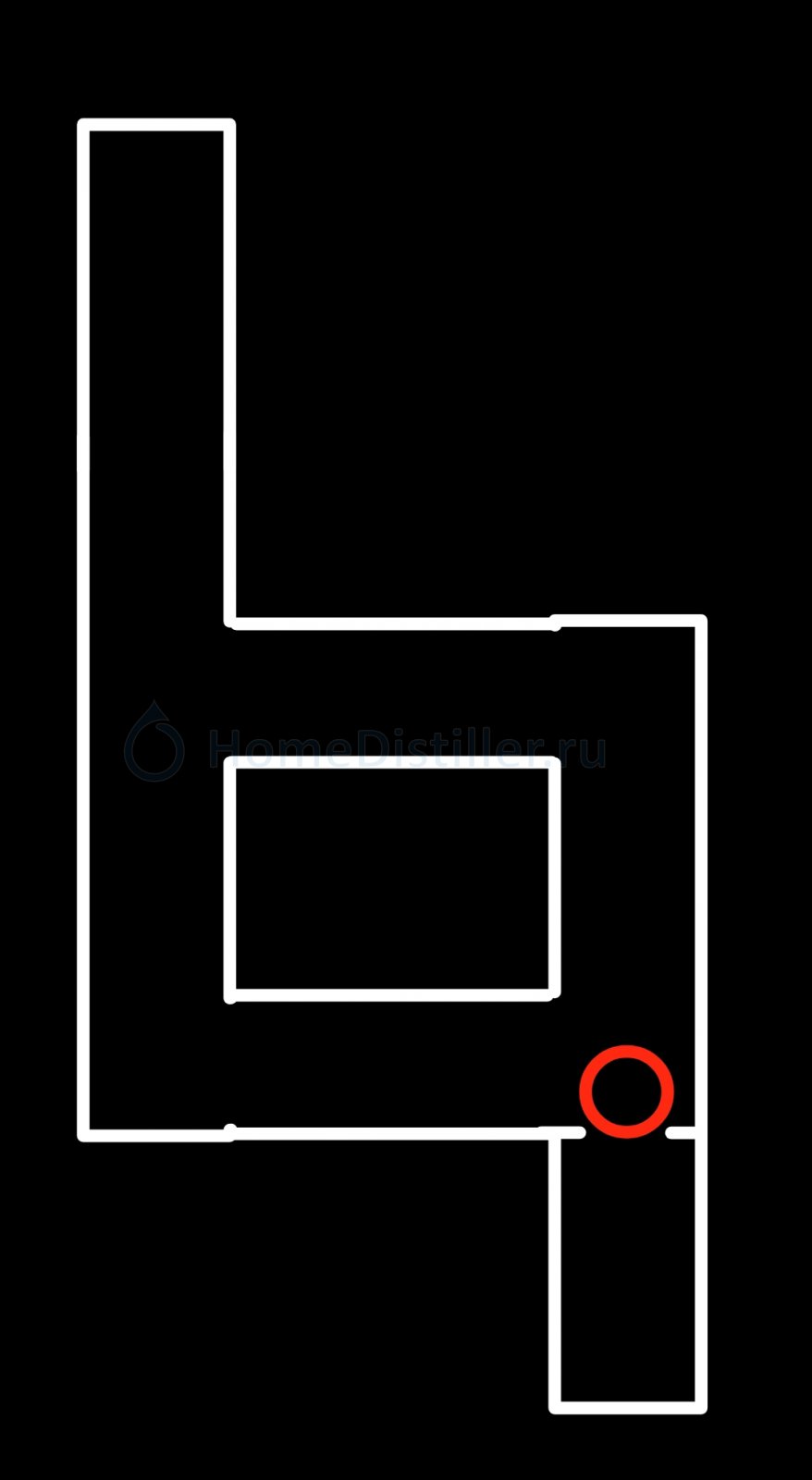

Или вот так?

Добавлено через 11мин.:

Или как-то иначе?

Dry Gin, да, вот так, только иногда давлением шарик прилипает к сливной дыре и не может всплыть

да, вот такdeen, 07 Янв. 24, 01:36

Как???

иногда давлением шарик прилипает к сливной дыре и не может всплытьdeen, 07 Янв. 24, 01:36

Это я и сам в курсе.

Dry Gin, блин, ты правильно нарисовал оба рисунка.
На первом шарик всплыл и пропускает барду на слив, на втором барда ушла и шарик заткнул отверстие.

deen, а зачем весь этот огород из двух тройников и двух углов? Просто в трубе поплавок нельзя разместить? А то навскидку, стоимость такой конструкции 7-8 тыр минимум.

Добавлено через 6мин.:

Пардон,извиняюсь. Я походу новое изобретение упустил

Как думаете будет работать такой поплавковый узел слива барды?Malkovan, 06 Янв. 24, 13:36

Добавлено через 4мин.:

Dry Gin, Я подумал ты опять что то изобретаешь.Извиняюсь.
