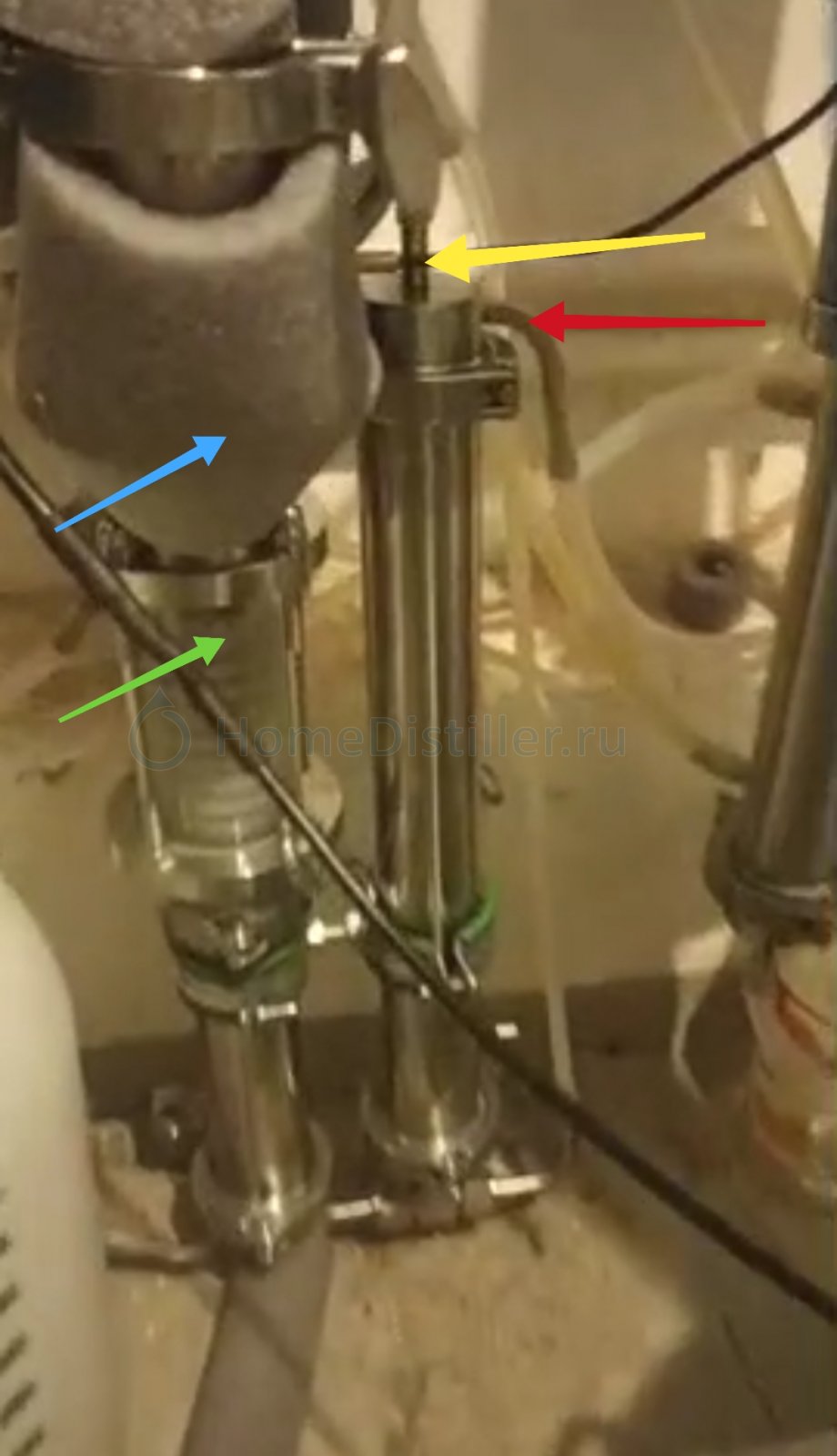

Зелёная стрелка - уровень барды внизу колонны. Синяя - уровень ввода пара. Красная - уровень слива барды. Жёлтая - ТСА. Screenshot_2024-01-12-14-46-15-198_org. Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка). Оборудование для перегонки и ректификации.
Урий
Профессор
Лабинск
12.3K 5.4K
Отв.4724 12 Янв. 24, 13:27
Вот, вспомнилMaik2407, 12 Янв. 24, 00:05
живут же люди Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка). Оборудование для перегонки и ректификации. тарелочки то золотые Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка). Оборудование для перегонки и ректификации.
gxtkjdjl
Профессор
Архангельск
7.8K 2K
Отв.4725 12 Янв. 24, 18:28

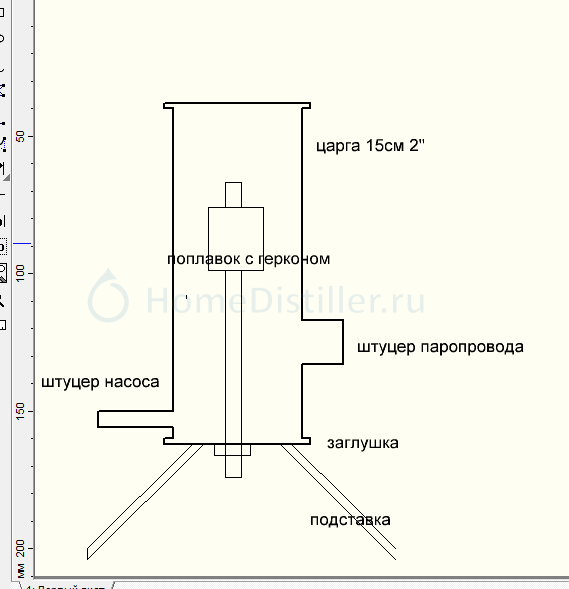

коллеги а такой бароотвод. Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка). Оборудование для перегонки и ректификации. узел будет работать. смысл простой- наполнилось- поплавок поднялся- насос выкачал. пар в барду заводить ( как бы остатки спирта из барды выбьет ) или ближе к верху. или бред всё
Dry Gin
Профессор
Котобург
13.5K 2.2K
Отв.4726 12 Янв. 24, 18:56 (через 29 мин)

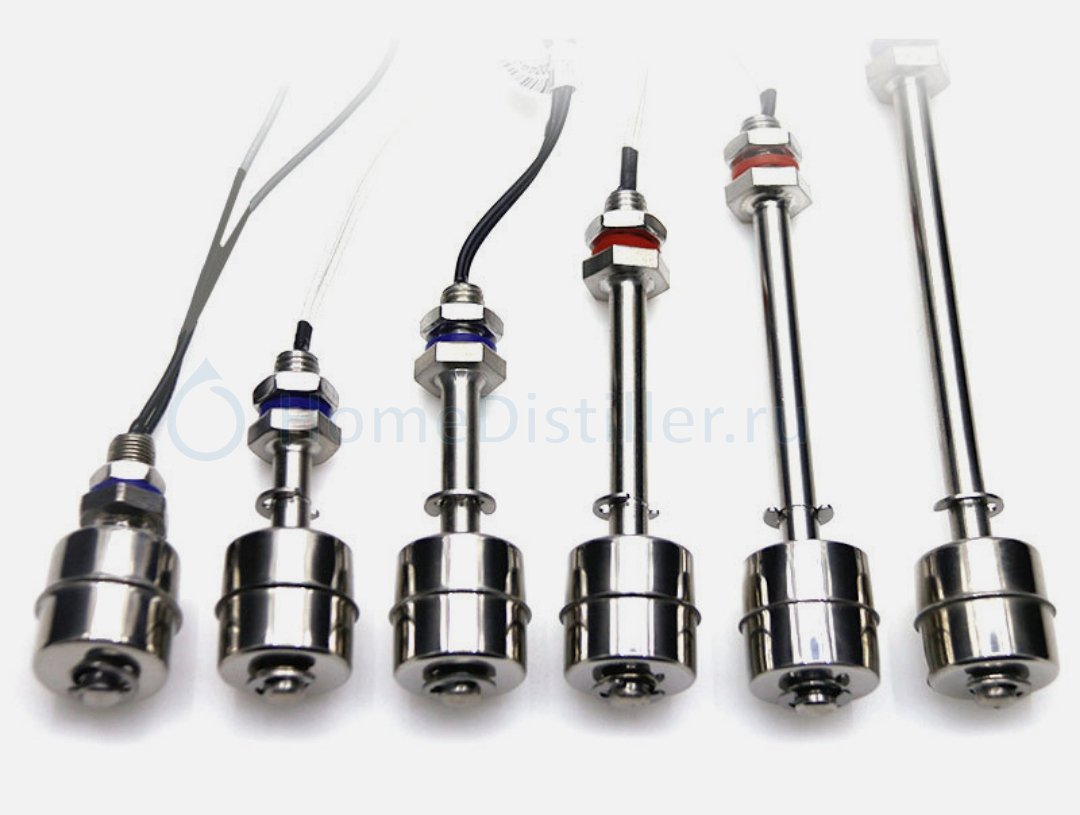

gxtkjdjl, в принципе будет. Но вот конкретно эти поплавки: Screenshot_2024-01-12-20-53-36-413_ru. Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка). Оборудование для перегонки и ректификации. они довольно хреновые для высоких температур. Магнит начинает плохо магнитить и есть риск, что геркон не сработает. Из личного опыта. Лучше их для унитаза.
Добавлено через 3мин.:

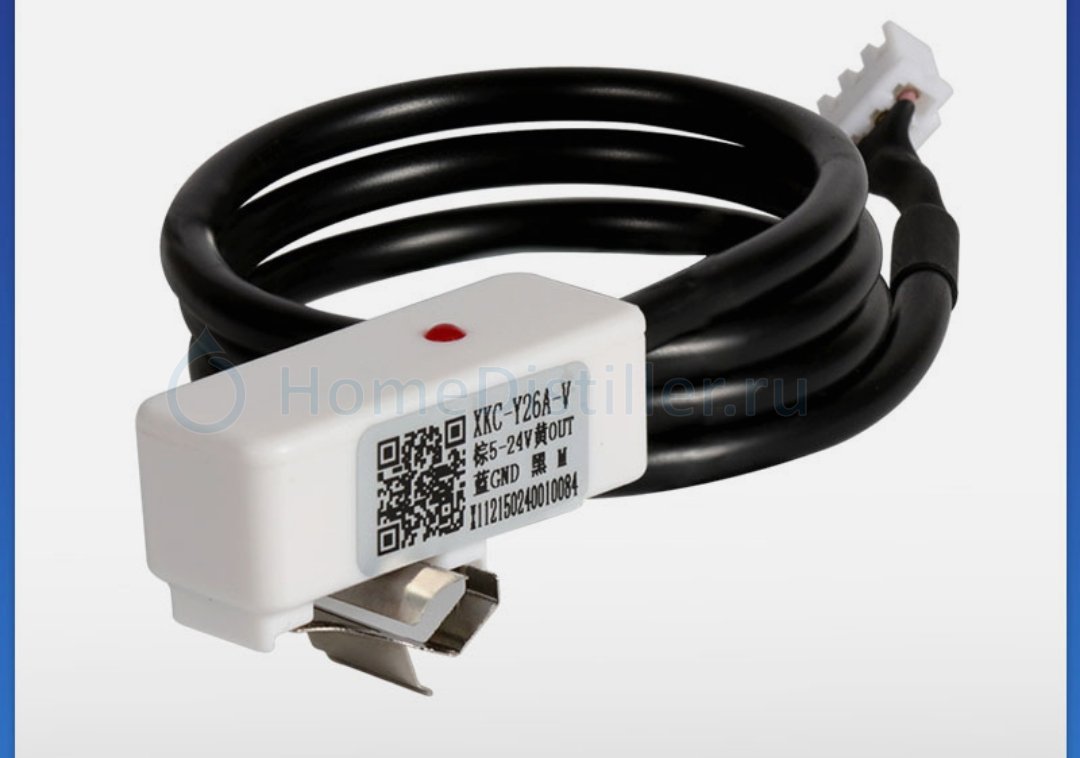

Вот такие датчики уровня себя хорошо зарекомендовали: Screenshot_2024-01-12-20-58-02-119_ru. Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка). Оборудование для перегонки и ректификации. Два года два датчика без нареканий.
Добавлено через 1мин.:
Но перелив всё-равно дешевле. И главное - его бескомпромиссная надёжность.
deen
Профессор
Воронеж
3.8K 978
Отв.4727 12 Янв. 24, 19:26 (через 30 мин)
Ссылочку можно? А то я уже вот такую шляпу наворотил

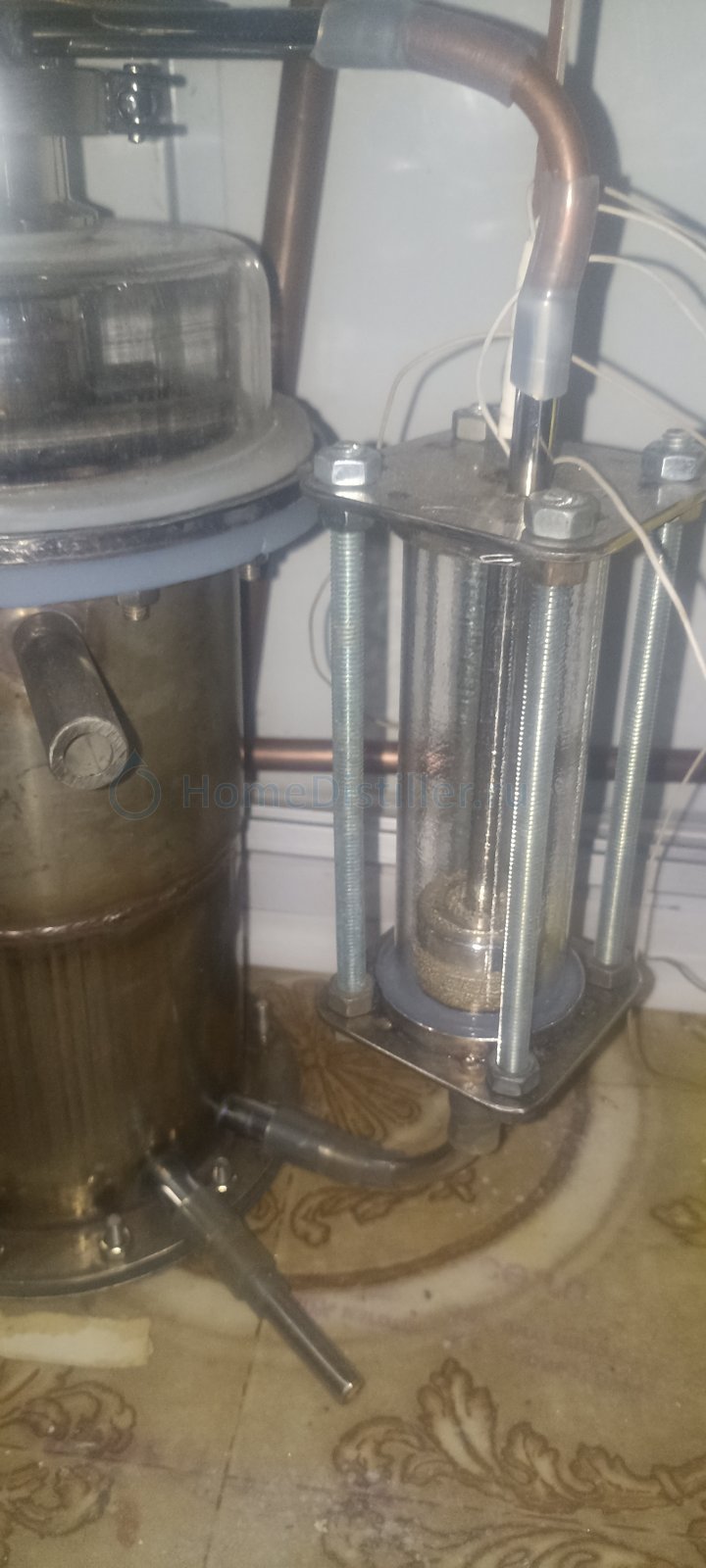

IMG_20240112_192526.jpg Бражная полунепрерывная колонна. Эксплуатация в домашних условиях. (Практическая ветка). Оборудование для перегонки и ректификации.
вот типа такого ректифаевцы на нпг ставятgxtkjdjl, 12 Янв. 24, 19:33
Да они одинаковые, в разном корпусе только. И с разным управляющим сигналом.
Добавлено через 1мин.:
Либо напруга, либо замыкание NPN или PNP.
deen
Профессор
Воронеж
3.8K 978
Отв.4732 12 Янв. 24, 19:45 (через 10 мин)
А как быть с гестерезисом? Не будет он постоянно дрючить насос?
Добавлено через 15мин.:
Я датчики поплавковые использую. В одном устройстве сделал так, что при достижении высокого уровня, помпа высасывает весь объём, потом вырубается. В другом устройстве поставил реле времени. Чтобы при срабатывании работало заданное время, а потом вырубалась. (Если сигнал не пропал, то работала бы дальше)
gxtkjdjl
Профессор
Архангельск
7.8K 2K
Отв.4733 12 Янв. 24, 20:01 (через 17 мин)
А как быть с гестерезисом?deen, 12 Янв. 24, 19:45
поставь реле времени коллеги на поплавковый нпг ставят что бы клапан ложными сработками не дрючить.
Maik2407
Профессор
Новосиб
4.8K 811
Отв.4734 12 Янв. 24, 20:05 (через 4 мин)
насосgxtkjdjl, 12 Янв. 24, 18:28
Пусть качает постоянно, зачем датчик? Что тебя смущает?
gxtkjdjl
Профессор
Архангельск
7.8K 2K
Отв.4735 12 Янв. 24, 20:09 (через 5 мин)
Maik2407,пар сосать начнёт. или скорость подбирать что бы лишнего не брал.
deen
Профессор
Воронеж
3.8K 978
Отв.4736 12 Янв. 24, 20:13 (через 4 мин)
Мне нужно уровень держать.значит реле времени...
Добавлено через 1мин.:
И два датчика поставлю - один поплавок(уже стоит) второй безконтактный.
Добавлено через 3мин.:
Я думал ещё на двух датчиках. Один даёт сигнал на начало работы помпы, второй на отключение. Но там всё не однозначно...
Dry Gin
Профессор
Котобург
13.5K 2.2K
Отв.4737 12 Янв. 24, 20:21 (через 8 мин)
А как быть с гестерезисом? Не будет он постоянно дрючить насос?deen, 12 Янв. 24, 19:45
У меня клапан. Щёлкает себе, никому не мешает.
поставил реле времени.deen, 12 Янв. 24, 19:45
Ну и с этим датчиком можешь реле времени поставить. То же самое.
Дык гидрозатвор проще насоса, сливает постоянно сам по себе))
Мне нужно уровень держать.значит реле времени...deen, 12 Янв. 24, 20:13
Гидрозатвор!
Винни-нюх
Профессор
Челябинск
2.1K 319
Отв.4738 12 Янв. 24, 21:24
Просвятите неразумного....зачем манометр на кубе и предохранительный клапан если все сообщается с атмосферой? Что дадут эти цифры? Если внешние характеристики (атмосферное давление) крайне не стабильны...или каждый погон записывать атм давл и показания на кубе? И что это даст?
Что даёт термометр на кубе,если на термометрах колонны прекрасно видно подход хвостов,а запах продукта это подтверждает? Вы прекрасно знаете сколько АС в кубе и даже по объёму и крепости продукта понятно когда подойдут хвосты - на основе вашей же статистики на вашем же оборудовании, вашем сырье воде и атм.давлении....что дадут вам ненужные параметры и цифры? Если хотите все оцифровать- ставте везде автоматику...но это уже будет продукт не твой а автоматики...если ты занимаешься этим хобби - следи за сырьем и брагой, топчись у аппарата - нюхай и пробуй (без фанатизма))... при дробной перегонке набери проб по поллитра разведи и пометь их как то..на то она и сортировка...главное чтобы конечный продукт и его результаты в процессе потребления и на утро нравился тебе и близким...а не цифры, суть которых не имеет значения ввиду отсутствия констант: стабильного сырья,химсостава воды в зависимости от времени года и наконец атмосферного давления..
deen
Профессор
Воронеж
3.8K 978
Отв.4739 12 Янв. 24, 21:25 (через 1 мин)
Dry Gin, у меня там уже пол бетонный и возможно, что давление в этой точке будет меняться, что будет влиять на уровень. Это отбор СС из нижней точки пассивной колоны отбора голов. Будет три отбора: 1) внизу, где СС будет омывать через теплообменник барда 2) вверху, непосредственно головы. 3) в середине.
Внизу, в теплообменнике желательно держать уровень, чтобы больше площадь теплообменника работала
