Тарельчатая колпачковая колонна - какая она должна быть, и как с ней работать

с МТР 250мм ты можешь и в 3" трубу 6кВт вдуть, вполне промышленные параметрыdee, 15 Окт. 24, 15:12

А будет ли данный колпачок обеспечивать нормальный барботаж?
Вопрос в теме задал надеясь на опыт бывалых ну и может кто пользует такие тарелки

с МТР 250мм ты можешь и в 3" трубу 6кВт вдуть,dee, 15 Окт. 24, 15:12

Только КПД тарелки будет ниже плинтуса. Если принять оптимальную скорость пара в свободном сечении трубы за 30-40см/сек, то для трубы 4" это ок 4кВт чистыми. На 6кВт скорость пара составит уже 57см/сек, на 7кВт около 67см/сек.

Добавлено через 4мин.:

А будет ли данный колпачок обеспечивать нормальный барботаж?Галандец, 15 Окт. 24, 15:18

Ты площадь прорезей в колпачке считал?

. Если принять оптимальную скорость пара в свободном сечении трубы за 30-40см/сек,okun, 15 Окт. 24, 15:34

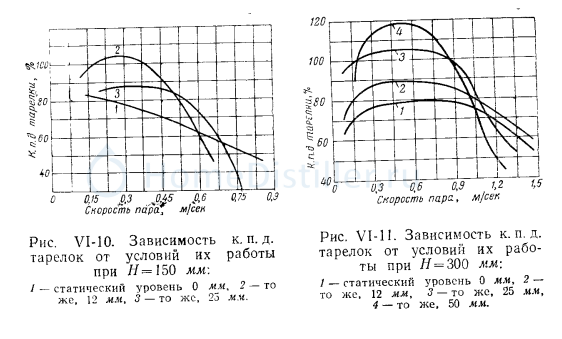

так эта скорость оптимальная для МТР 150, ты книжку то открой да на соседнюю картинку посмотри

да на соседнюю картинку посмотриdee, 15 Окт. 24, 15:39

И что? МТР выросло вдвое, а оптимальная скорость пара поднялась до 45см/сек.

оптимальная скорость пара поднялась до 45см/сек.okun, 15 Окт. 24, 15:59

допустимая скорость пара там поднялась 0,9-1,5 м/с что отлично пересекается с формулами и графиками ниже

с МТР 250мм ты можешь и в 3" трубу 6кВт вдуть,dee, 15 Окт. 24, 15:12

... и получишь скорость пара 107см/сек.

okun, да, и что тут такого ?

оптимальная скорость пара там поднялась до 0,9-1,0 м/сdee, 15 Окт. 24, 16:02

Ты на графике где максимум видишь? Я на 45см/сек.

Ты на графике где максимум видишь? Я на 45см/сек.okun, 15 Окт. 24, 16:05

и причем тут максимум КПД тарелки к допустимой скорости пара в колонне ? при межтарелочном расстоянии 60мм максимально допустимая скорость пара в колонне 0,23м/с, кого это тут хоть раз останавливало дуть в 2" трубу не больше 700Вт ??

и причем тут максимум ?dee, 15 Окт. 24, 16:06

По линии 4 КПД падает на 20% от 45см/сек до 90см/сек.

По линии 4 КПД падает на 20% от 45см/сек до 90см/сек.okun, 15 Окт. 24, 16:10

я тебя еще раз спрашиваю и че с того ? при межтарелочном расстоянии 60мм максимально допустимая скорость пара в колонне 0,23м/с, кого это тут хоть раз останавливало дуть в 2" трубу не больше 700Вт ?? При 1500Вт брызгоунос составляет 15%, на столько же падает КПД тарелок, а не редки случи и 50%, народ просто сливает часть спирта в канализацию и всё, еще раз спрашиваю и че с того ?

допустимая скорость пара там поднялась 0,9-1,5 м/сdee, 15 Окт. 24, 16:02

Допустимая не есть оптимальная.

Добавлено через 2мин.:

при межтарелочном расстоянии 60мм максимально допустимая скорость пара в колонне 0,23м/с,dee, 15 Окт. 24, 16:12

Где ты такое вычитал?

Где ты такое вычитал?okun, 15 Окт. 24, 16:12

в той книжке которую ты не открывал но графиком из которой пытаешься свои фантазии аргументировать а у меня она в эксель с расчетами перенесена

народ просто сливает часть спирта в канализацию и всёdee, 15 Окт. 24, 16:12

Народ и самогон чистит марганцовкой, и что с того?

okun, абсолютно ничего, меня такой даже угощали, не перегнанной повторно, желтенькой

в той книжке которую ты не открывалdee, 15 Окт. 24, 16:15

А что, это единственная книжка по ректификации? Других источников не существует? По моим источникам минимальное МТР для колонн до 600мм 15см.

А скорость пара на любом диаметре - одна и та же должна быть.Винни-нюх, 15 Окт. 24, 14:11

Чем больше диаметр, тем меньше скорость пара. И наоборот. Естественно при одинаковой подводимой мощности.

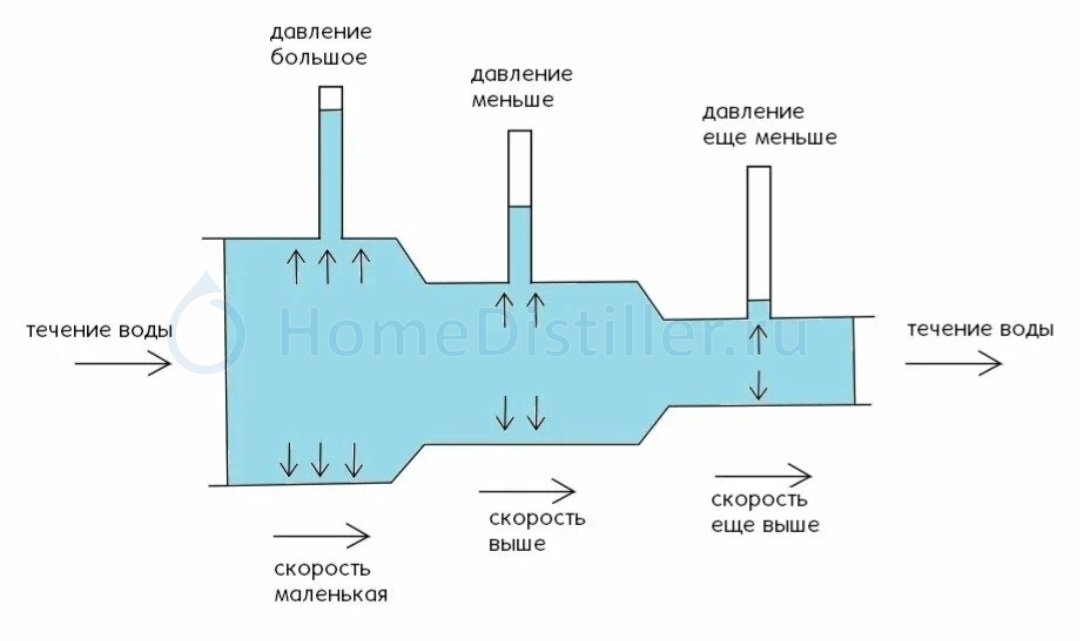

Закон Бернулли.

А что, это единственная книжка по ректификации? Других источников не существует? По моим источникам минимальное МТР для колонн до 600мм 15см.okun, 15 Окт. 24, 16:20

а домашние на 50-60 мм как работают ? 2 или 3" это же до 600мм, ы ? ну вот ХД-3 2" у меня ее нет но я могу скать что у нее МТР ну никак на 150мм но она работает, или нет ?

она работает, или нет ? dee, 15 Окт. 24, 16:27

Работает неоптимально. На картинке вообще НБКшная, поменяй хотя бы.

Добавлено через 5мин.:

Если рассмотреть ТК от СиВ 3", вот из описания:

Максимальная мощность нагрева куба в режиме работы - 6000 Вт, отбор тела до 5.5 л/час

По факту приходится работать на 2,7кВт.

okun, и что с того, не спирту какая то другая скорость пара будет ?

По факту приходится работать на 2,7кВт.okun, 15 Окт. 24, 16:37

по факту это 0,88м/с и МТР 50мм и брызгоунос на грани захлеба, какие претензии к 6кВт в 4" и МТР 250 ?
