Тарельчатая колпачковая колонна - какая она должна быть, и как с ней работать

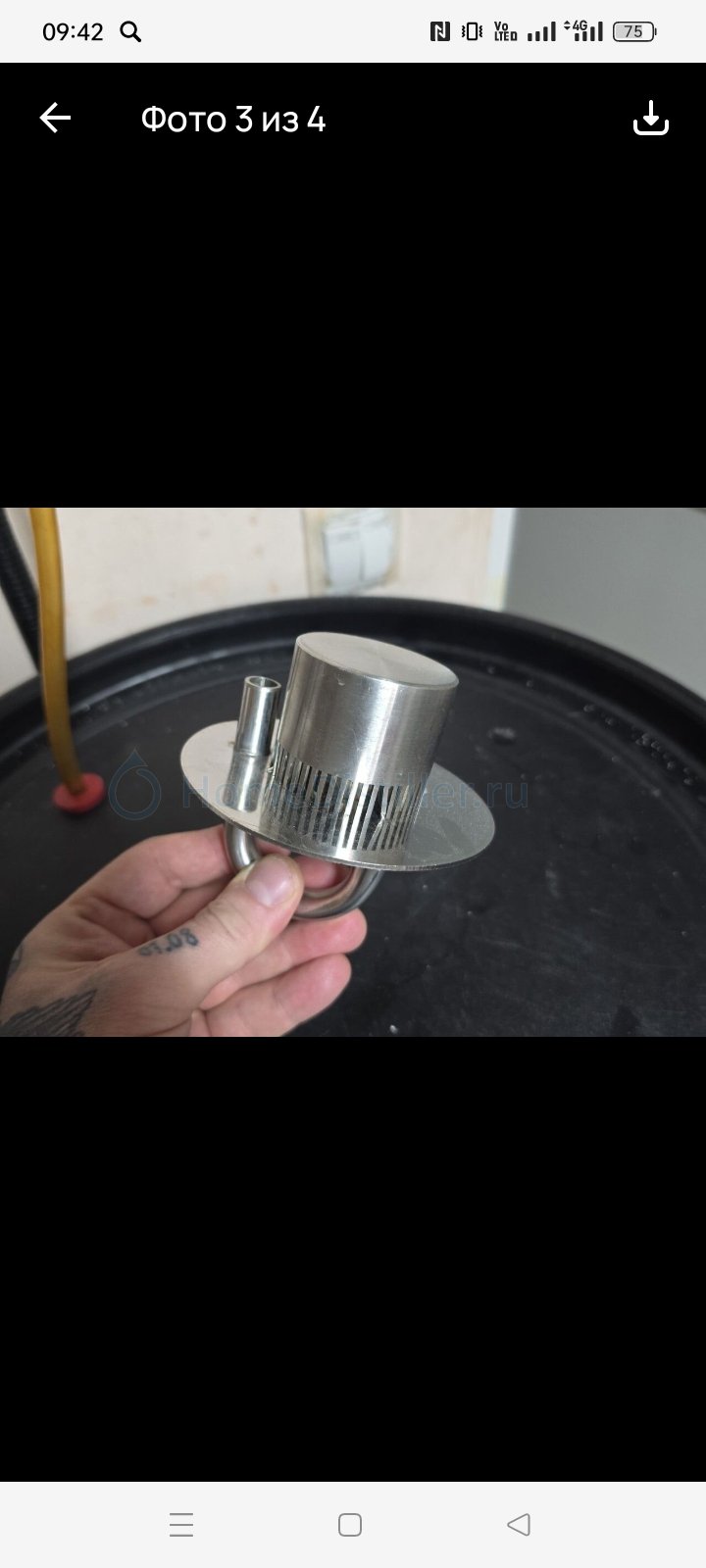

Подскажите, нормально будет работать такой колпачок на 4 дюймах

Добавлено через 1мин.:

Подскажите,Галандец, 14 Окт. 24, 09:50

Вряд ли кто подскажет. Нужны натурные испытания.

Будет. Но такое оно себе, на троечку..

Подскажите, нормально будет работать такой колпачок на 4 дюймахГаландец, 14 Окт. 24, 09:50

Можно взять книгу по ректу и рассчитать каким колпачок в частности и колонна в целом должны быть, не просто но и не сложно, на уровне хорошей лабораторной работы или слабенькой курсовой в техническом ВУЗе, но если что-то и делать то разобравшись что и почему. Если этого не делать то ставь в колонну и смотри что будет )))

рассчитать каким колпачокdee, 14 Окт. 24, 10:43

не колпачек, а колпачки!!
А тут мы видим, технологически бюджетную изделие..

Maik2407, не цепляйся к словам, расчет ведется на один: высота, диаметр, паропровод, прорези и прочее. Потом производительность одного делится на производительность колонны и получается сколько штук надо на тарелку, в случае с домашней колонной параметры колпака нужно рассчитать под колонну что бы вложиться в одну шутку. Вообще, у колпака примерно такой же узкий диапазон работы как и у ситчатой или провальной, я бы не стал с ними заморачиваться, провальная гораздо проще - дырок в силиконовой пластине нарубил и готово. [сообщение #13791623] Если уж делать и делать на широкий диапазон рабочих мощностей то есть наброски клапанной из того же силикона: ромашкой нарезать и этими лепестками отверстия закрыть.

не цепляйсяdee, 14 Окт. 24, 11:06

и не думал)
Но тут вот мимо не пройду!!

одного делится на производительность колонныdee, 14 Окт. 24, 11:06

Скоро увидим колонны с полкопачком!)

4.5 кВт сказали переваривает. Интересует возможность увеличения мощности.

Добавлено через 4мин.:

Можно взять книгу по ректу и рассчитать каким колпачок в частности и колонна в целом должны быть, не просто но и не сложно, на уровне хорошей лабораторной работы или слабенькой курсовой в техническом ВУЗе, но если что-то и делать то разобравшись что и почему. )))dee, 14 Окт. 24, 10:43

Это для меня сложновато, мозги уже не те

возможность увеличения мощности.Галандец, 15 Окт. 24, 05:36

убери тарелки и прямотоком, хоть 30 кВт..)) если тебя только это интересует..

Если вопрос в ветке тарельчатой колонны, значит не только это

4.5 кВт сказали переваривает. Интересует возможность увеличения мощности.Галандец, 15 Окт. 24, 05:36

не факт, это надо считать, к тому же мощность колонны ограничивается еще и межтарелочным расстоянием.

мощность колонны ограничивается еще и межтарелочным расстоянием.dee, 15 Окт. 24, 11:10

Обычно МТР фиксировано, и зависит от калибра трубы. А от скорости пара в трубе и в прорезях да. Но тут действительно

это надо считатьdee, 15 Окт. 24, 11:10

Добавлено через 8мин.:

Значения минимального расстояния между тарелками h при различных диаметрах
колонного аппарата Dк
Dк, м 0-0,6 0,6-1,2 1,2-1,8 1,8 и более
h, м 0,15 0,3 0,46 0,6 и более

Подскажите, нормально будет работать такой колпачок на 4 дюймахГаландец, 14 Окт. 24, 09:50

Не будет. Нет перелива.

Нет перелива.Урий, 15 Окт. 24, 12:35

Посмотри внимательно, он есть. Правда слишком короткий ГЗ.

Обычно МТР фиксированоokun, 15 Окт. 24, 11:13

межтарелочное напрямую зависит от скорости а не от диаметра колонны, больше скорость - больше брызгоунос - больше должно быть межтарелочное иначе КПД тарелок падает, в пределе случается захлёб когда вся жидкости с нижней тарелки закидывается на верхнюю, методика расчета идет наоборот но в домашних нужно плясать именно от межтарелочного.

Добавлено через 5мин.:

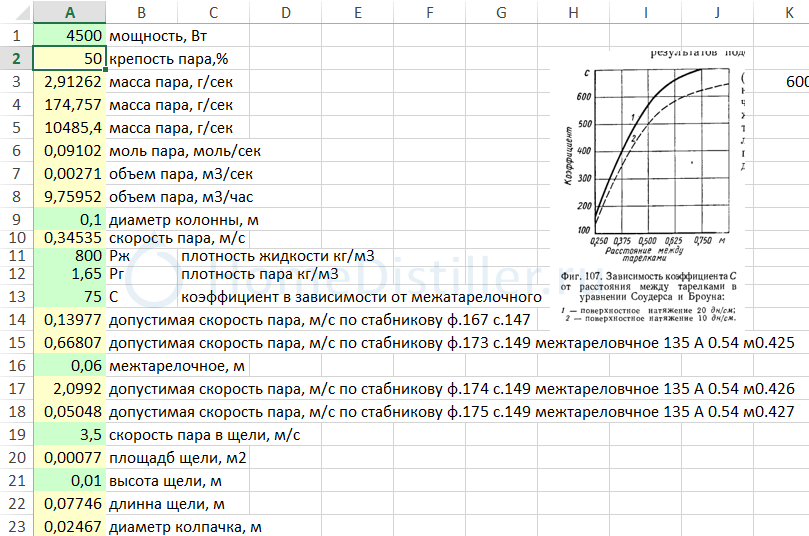

Это для меня сложновато, мозги уже не теГаландец, 15 Окт. 24, 05:36

но я это не проверял

межтарелочное напрямую зависит от скоростиdee, 15 Окт. 24, 13:10

А скорость (пара) напрямую зависит от подаваемой мощности, и диаметра колонны. При одинаковой подаваемой мощности в колонне бОльшего диаметра скорость пара будет меньше.

Если брать промышленные нормы по брызгоуносуdee, 15 Окт. 24, 13:10

брызгоунос зависит от мощности, мощность зависит от диаметра колонны, равно как и соотношения сечений прорезей в колпаках, сечений паровых трубок и переливов - все завязано на диаметр колонны. А скорость пара на любом диаметре - одна и та же должна быть.
Исходя из графиков, приведенных у Стабникова, видим, что при слое флегмы в 12 мм (2 кривая) максимальный КПД достигается при скорости пара порядка 0,3-0,4 м/с.

Добавлено через 1мин.:

брызгоунос зависит от мощности, мощность зависит от диаметра колонны, равно как и соотношения сечений прорезей в колпаках, сечений паровых трубок и переливов - все завязано на диаметр колонны. А скорость пара на любом диаметре - одна и та же должна быть.Винни-нюх, 15 Окт. 24, 14:11

нет, еще раз перечитай

в домашних нужно плясать именно от межтарелочного.dee, 15 Окт. 24, 13:10

приведенных у СтабниковаВинни-нюх, 15 Окт. 24, 14:11

ты дома межтарелочное 150мм много у кого видел что бы этот график смотреть ?

МТП 25 сантиметров, хотелось бы 6-7киловат подавать. А колонну только взять собираюсь

Галандец, с МТР 250мм ты можешь и в 3" трубу 6кВт вдуть, вполне промышленные параметры
