Тарельчатая колпачковая колонна - какая она должна быть, и как с ней работать

нижний на верх переставил,Вадим161, 31 Марта 25, 16:39

Главное, чтобы ты его вверх ногами не поставил. -)))

везде так пишут,90-91на пяти колпачкахВадим161, 31 Марта 25, 16:39

Вот здесь,что ли [сообщение #14113782]
У меня вообще 4 этажа, только колпаков 12, по три на тарелке. [сообщение #14113924] При соответствующем диаметре и совсем другим объёмом барботажа.
И у меня спиртуозность на выходе всегда 90-91% (+0,5) по АСП-1. Только у меня отбор не по жидкости. -)

Вадим161, отбор 1л/ч.

Alexx_Any, на крепость влияет количество этажей,5 этажей везде в отзывах пишут что 90-91,у меня головы получились 92.5 ,отбор на 0.8 кВт,две капли в сек

Вадим161, 1 л/ч

у меня головы получились 92.5Вадим161, 31 Марта 25, 17:05

А у меня межу 93-94. Скорость отбора голов ~300мл_час. Всегда, я ТКК от градуса с 2018 года юзаю и пишу из практики, а не из отзывов.
Подводимая рабочая мощность у меня ~3кВт и отбор первоначальный 2л в час. Попробуй на своём диаметре так сделать. Кол-во этажей это не исчерпывающий параметр, определяющий ТТХ колонны.

везде в отзывах пишутВадим161, 31 Марта 25, 17:05

Тогда тебе туда вопросы задавать, в отзывы.

первый раз делаюВадим161, 31 Марта 25, 16:19

А уже всё для себя решил.

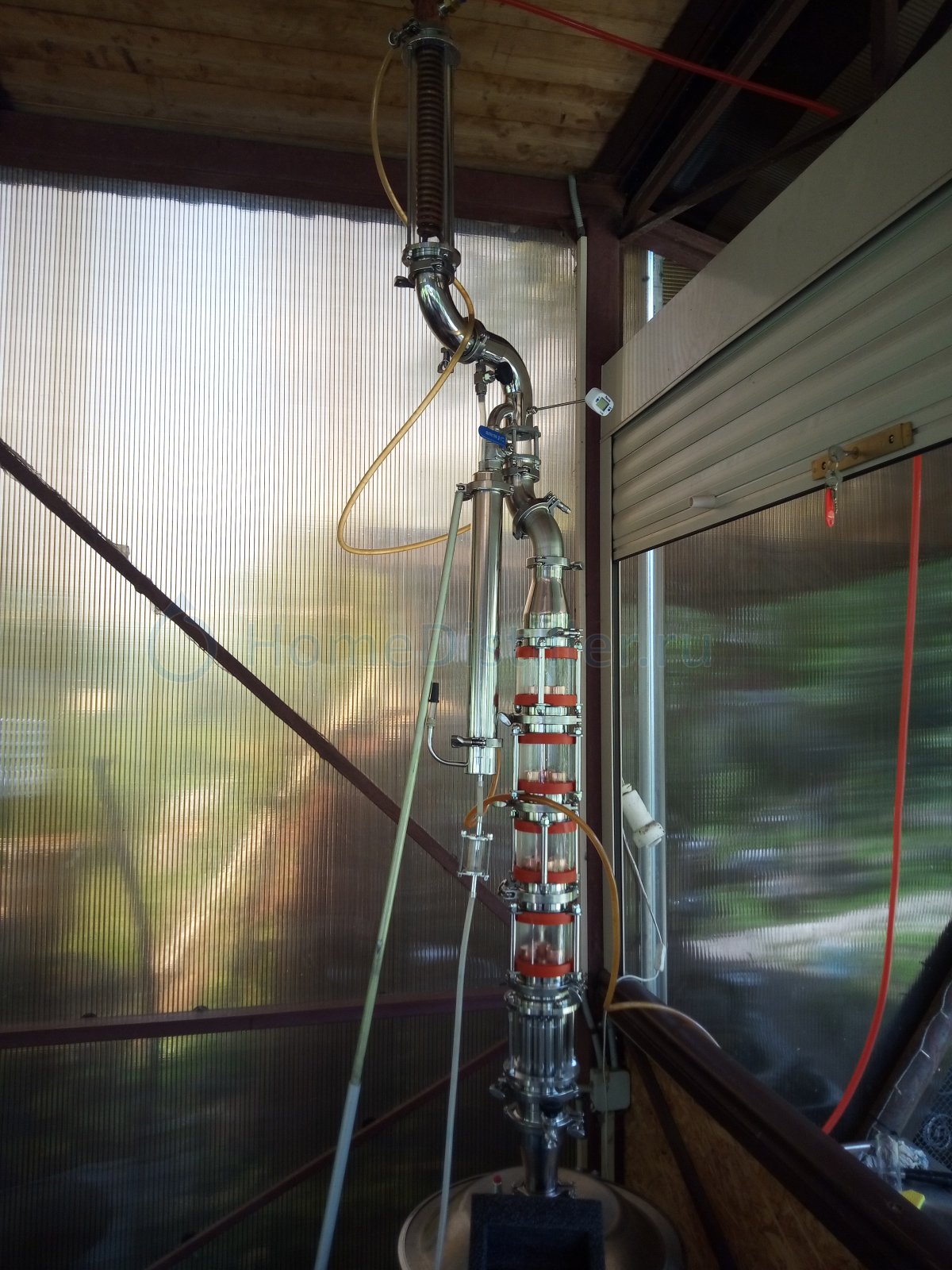

Никогда не пробовал две тарелки с большим количеством колпачков.Что это может дать?Кроме расчетной производительности колонны.Влияет на укрепление количество ступеней,которые надо пройти хвостам.Общее количество хвостов в колонне,подрезать которые проще МЦшкой,а не УНО.Который имхо,достаточно тупая штука.МЦшка хвосты запирает в кубе,автоматически,заполняет колонну спиртами.Общее падение укрепляющей способности от высоты надо принимать в расчет.Тоись -выход на спиртовую полку 90 на 5 тарелках,хоть каких.и на 94+ на 7-8.Колонна-инструмент,который работает в заданных параметрах от количества ступеней,и качества навалки в кубе(имхо),ее крепости.Регулировать количеством отбора,мощностью нагрева ,имхо, не очень правильно.Колонна устойчива и нивелирует эти регулировки.Качеством отбора,можно регулировать.Имея хороший узел отбора.Универсальный(имхо)Брызгоунос учитывать-ставить демпфер под узел отбора и если есть возможность иметь колонну с высокими этажами.Новичкам-ставьте термометр в попугай.Большой поток спирта-температура упадет,в струе,изменится крепость.И будите прыгать,что не так в сборке.Как правило стоит мертво,температура в узле отбора и крепость в попугае.Особенно при отборе тела по пару.Всегда перегон на тарелках-третий.Уже нет голов,совсем и подрезаны хвосты.Навалка в кубе 55.В сборке с медной вискарной флейтой,без МЦ внизу получаешь нижнюю спиртовую полку 90 об на 2500ватт и более двух литров отбора в час.

Никогда не пробовал две тарелки с большим количеством колпачковЭкс-трактор, 12 Июня 25, 19:27

Так в чём вопрос... попробуй. Судя по фоткам есть на чем пробовать

Общее количество хвостов в колонне,подрезать которые проще МЦшкой,а не УНО.Который имхо,достаточно тупая штука.Экс-трактор, 12 Июня 25, 19:27

Вот тут у многих мнение расходится. Чаще МЦ называют бесполезной

Брызгоунос учитывать-ставить демпфер под узел отбора и если есть возможность иметь колонну с высокими этажами.Экс-трактор, 12 Июня 25, 19:27

А что даст демфер под УО. ?тогда на каждую тарелку надо ставить так как брызгоунос подгаживает следующую вышестоящую тарелку...

Чаще МЦ называют бесполезнойчерный лесоруб, 12 Июня 25, 20:42

Она не совсем бесполезная, просто есть устройства, работающие гораздо эффективнее.

okun, но, ведь красивая... Не отнять...

красивая...Моржов, 13 Июня 25, 11:57

Только что...

Есть колпачковая МЗБО 6 этажей procap. Снял два верхних этажа, делаю на 4-х для бочки. Работал на ней с мощностью 1500-2000вт на индукции. Не нравится то, что температура в УО стоит не стабильно, а может в процессе прыгать на 0.1-0.2 градуса. Ближе к 88-89 уже может подскочить на 0,3-0,5 и у меня срабатывает клапан, настроенный на закрытие +0.3. Скорость отбора примерно 60% от подаваемой мощности. Все подобные колонные 2 дюйма так нестабильно работают или что можно сделать для стабильности работы?

GRIZZLY-, крепость СС какая? Если ниже 50+, другого эффекта и не жди. Укрепи сырец (лучше до 60+) и будет тебе счастье. И тела отберешь больше, и без нервов!

0.1-0.2 это по моему вполне стабильно, 0.1 вообще ни о чем, т.к. исходная температура может просто попасть близко к переходу на следующую десятку, и тогда ее будет колбасить от случайного шума, а еще 0.1 это всего лишь 2 мм ртути атмосферного давления, туча пролетела и вуаля), плюс всего 2 ТТ, там буйство примесей. Ну и под конец растет конечно, дело обычное. Я крайний раз на 10 тарелках гнал, тоже самое, 0.1 ни о чем, хотя я на температуру особо не смотрю, по запаху и крепости в основном ориентируюсь, по ходу отбора подрастает более 0.1, падает крепость, тогда укручиваю скорость - возвращается. А для стабильности, ну а можно вообще говорить о стабильности в случае ароматных дистов? тут же не стабильность колонны нужна, а подходящий состав примесей, можно укрепить предварительно, или увеличивать колво тарелок, их объем, объем навалки, заранее снижать скорость отбора, но тогда и органолептика изменится, тут подбирать надо что тебе ближе.

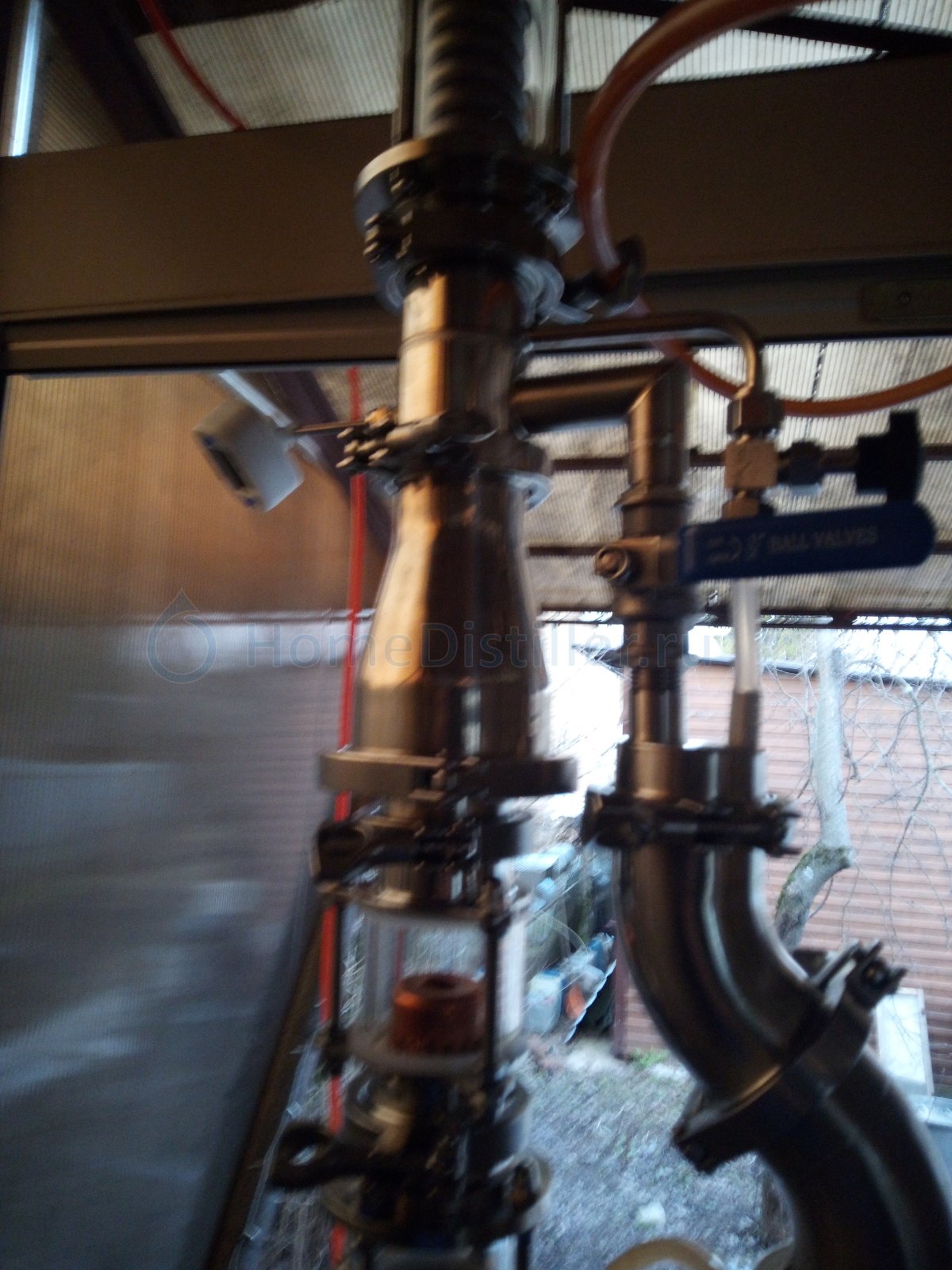

sib-hunter, Здравствуйте! То же думал о вставке для тарельчатой колонны!) По фото у вас термометр в паровой зоне!? А слив из зоны барботажа?

Добавлено через 12мин.:

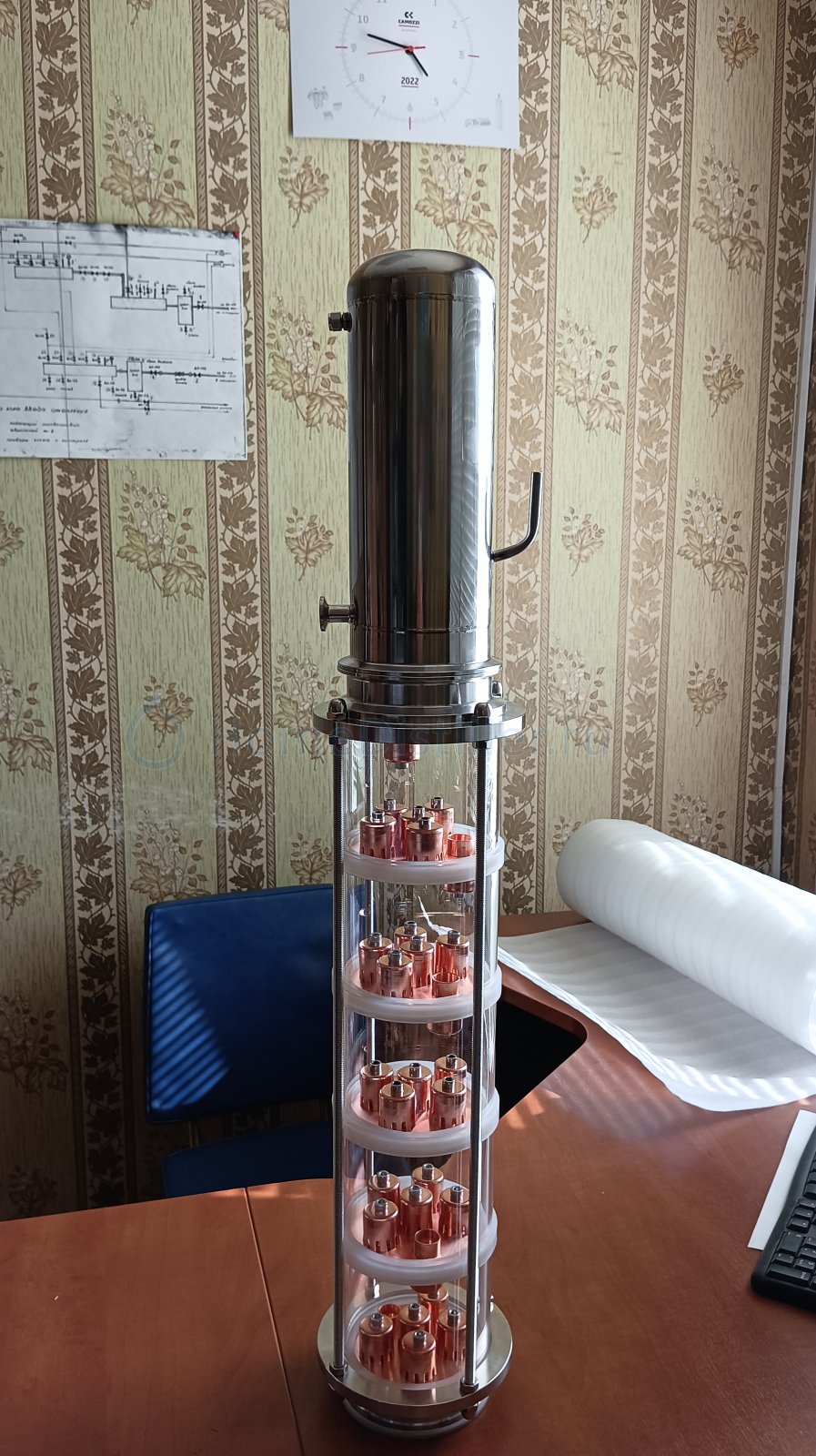

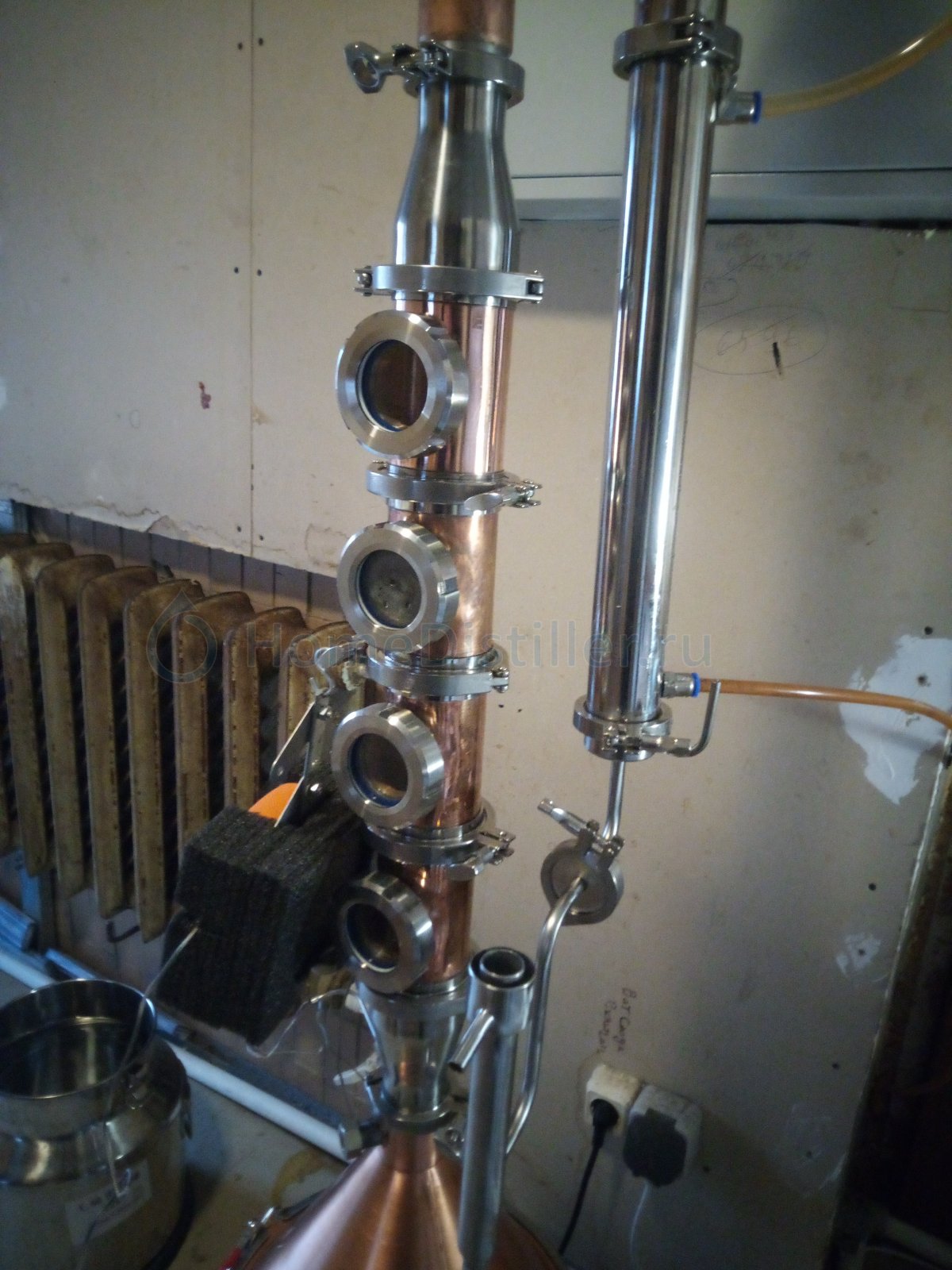

Всем здравствуйте! У меня появилась тарельчатая 4" колона...6 этажей с али экспресс. Конструктивно старая. Да же не знаю..."пачкать" ее или сразу на авито выложить!?
Есть кто с ней работал? Отзовитесь, пожалуйста! Пока беспокоит, что тарелка болтается в силиконе.Меньше посадочного места на 3...4 мм.

Отзовитесь, пожалуйста! Пока беспокоит, что тарелка болтается в силиконе.Меньше посадочного места на 3...4 мм.tmc link=topic=104976.msg14128026#msg141280
[quote author=amalich64 link=topic=104976.msg14128204#msg14128204 date=1750151691

Колонна нормальная, работать можно, хотя сам такую продал...
То что болтается не страшно. Разбери колонну. Вытащи с силикона тарелки. Проверь центровку и затяжку колпаков. Перемой все. Далее на края тарелок намотай фум ленту(желательно толстую). Вставь на место тарелку и опытным путем проверь количество намотанной фумки ( должно не болтаться и не слишком распирать прокладку) . Далее собери колонну , не забывая при этом сливные колпачки( те что перевёрнуты) ставить против друг друга

Добавлено через 3мин.:

На твоём фото верхние две тарелки собраны не правильно. Переливные стоят один над другим.

У меня появилась тарельчатая 4" колона.amalich64, 17 Июня 25, 12:14

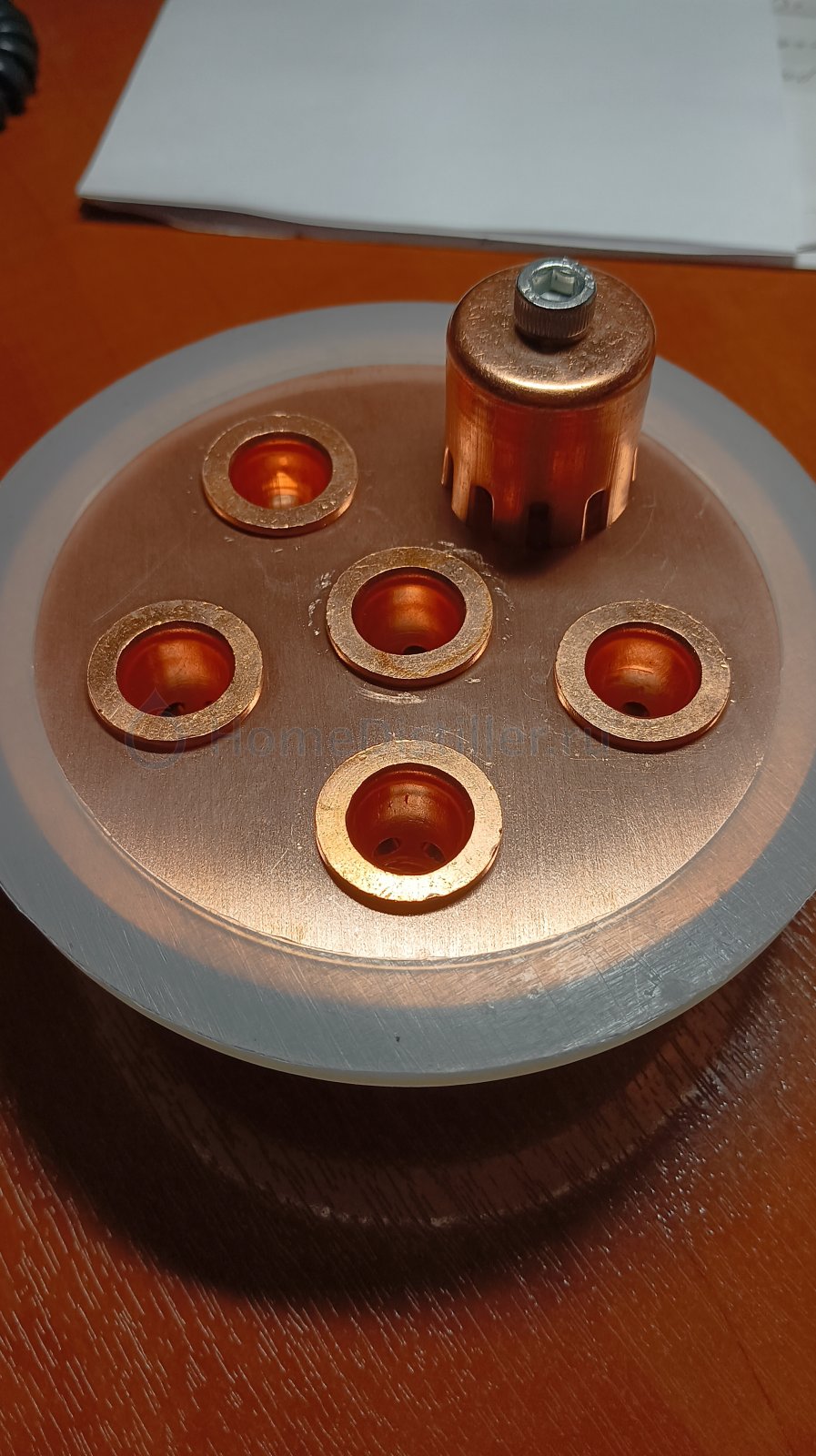

Хотелось бы увидеть фото барботажного колпачка, переливного (разобранных), да самой тарелки без колпачков.

Хотелось бы увидеть фото барботажного колпачка, переливного (разобранных), да самой тарелки без колпачковAlexx_Any, 17 Июня 25, 14:50

Здравствуйте!

Здравствуйте!amalich64, 18 Июня 25, 08:29

(разобранных)Alexx_Any, 17 Июня 25, 14:50

В сборке они все красивые. -) Хочу увидеть наличие сифона в барботажном и переливном.

Хочу увидеть наличие сифона в барботажном и переливном.Alexx_Any, 18 Июня 25, 11:16

Так на первой фотке все видно...

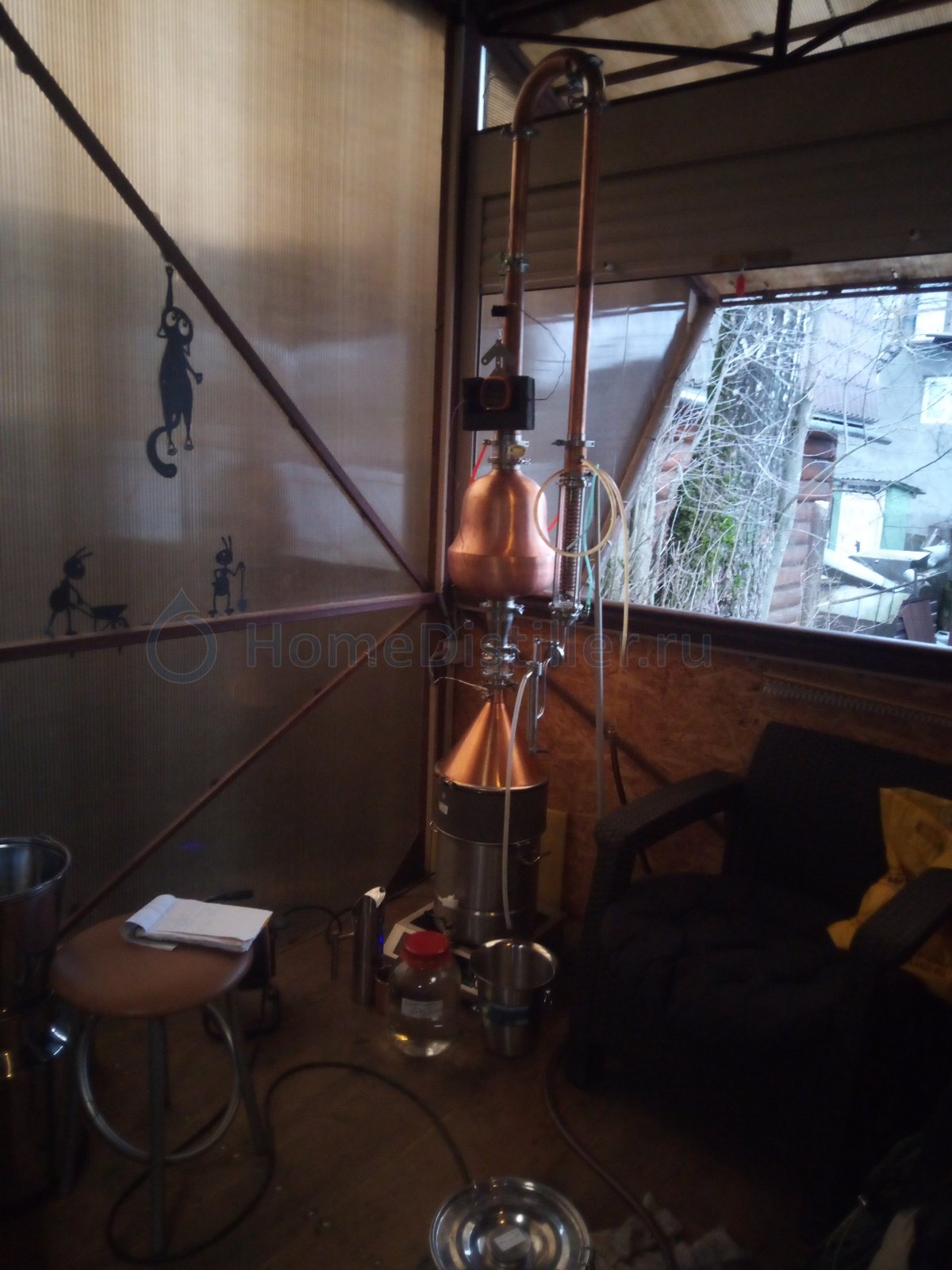

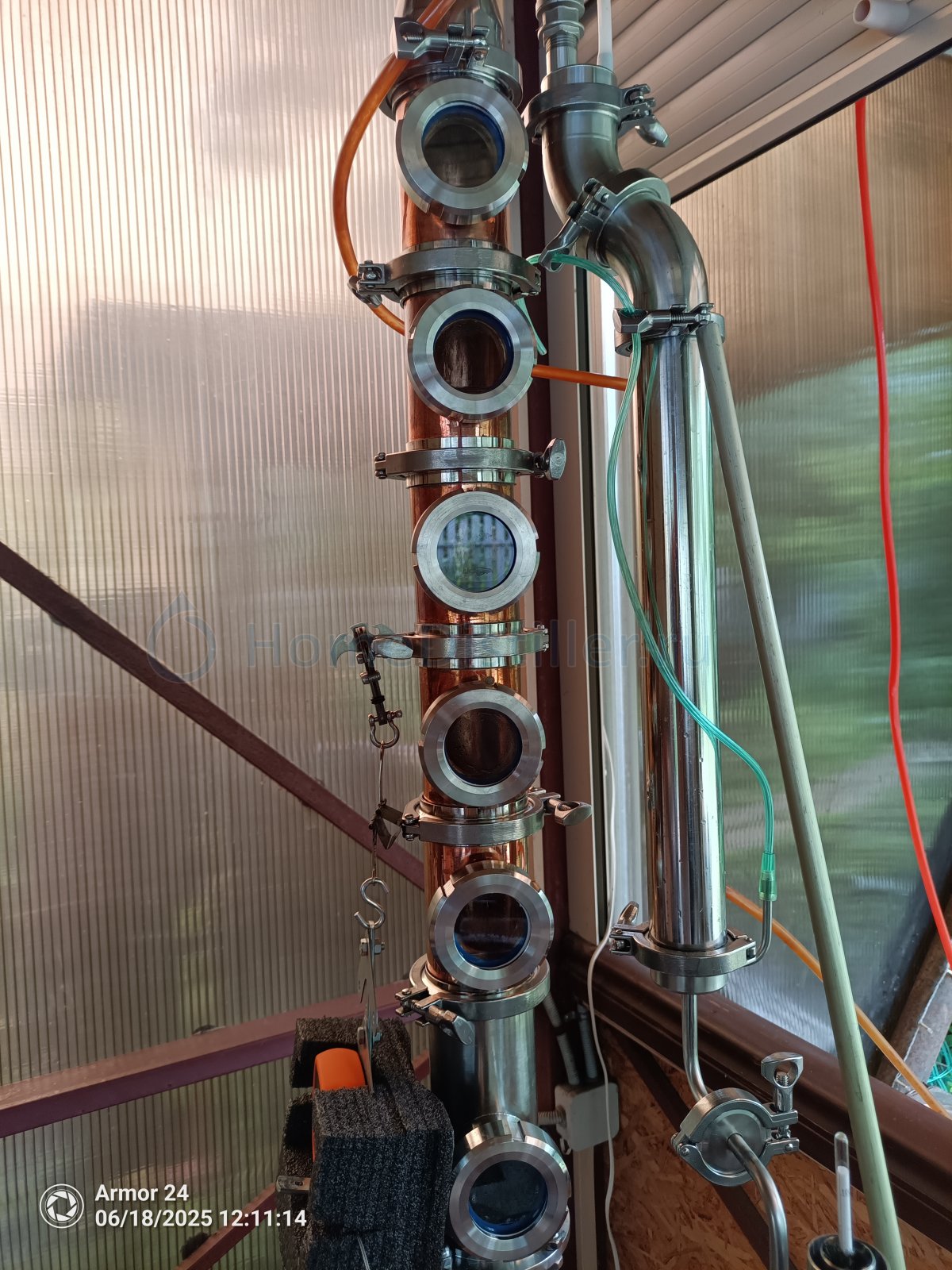

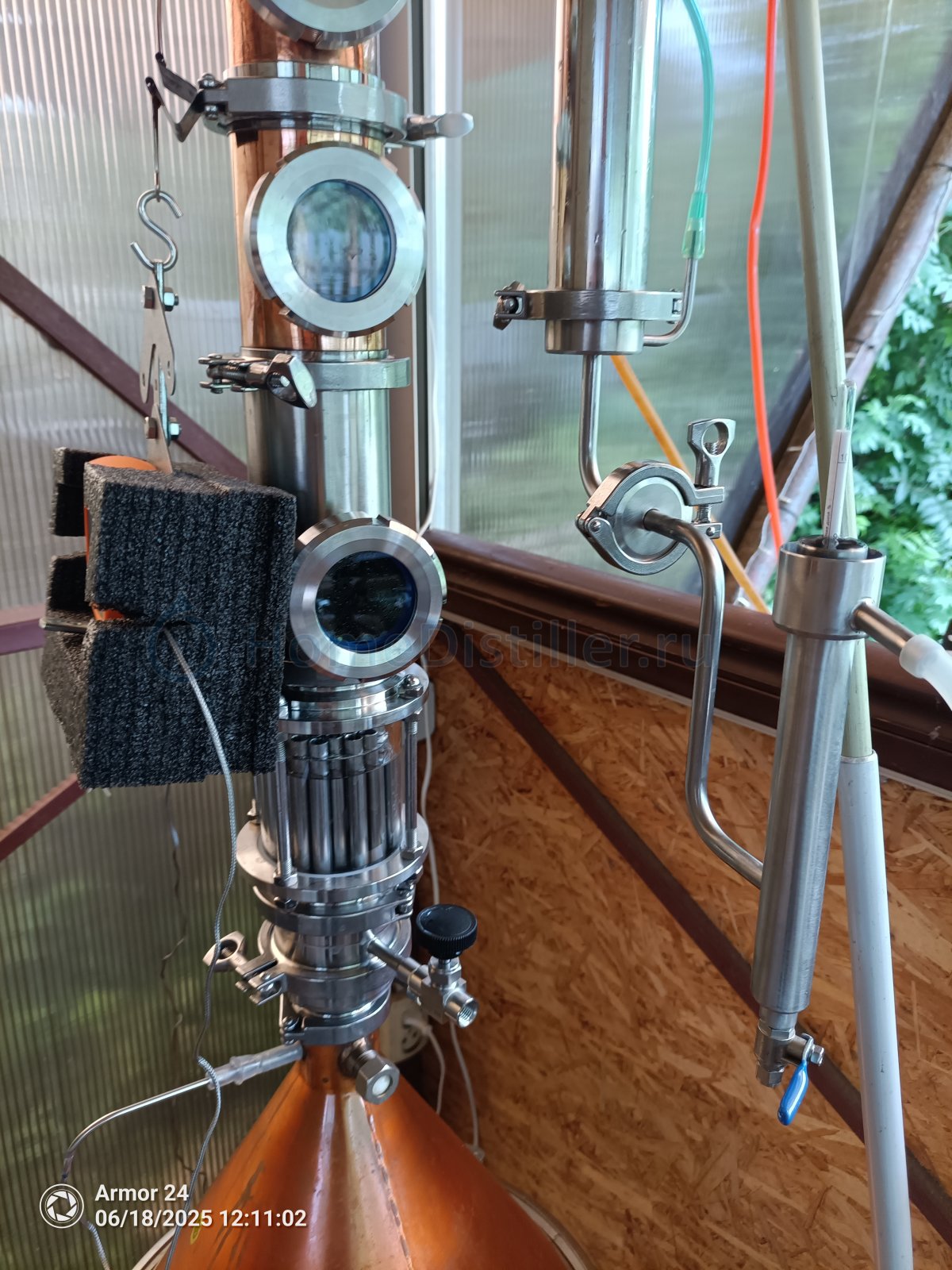

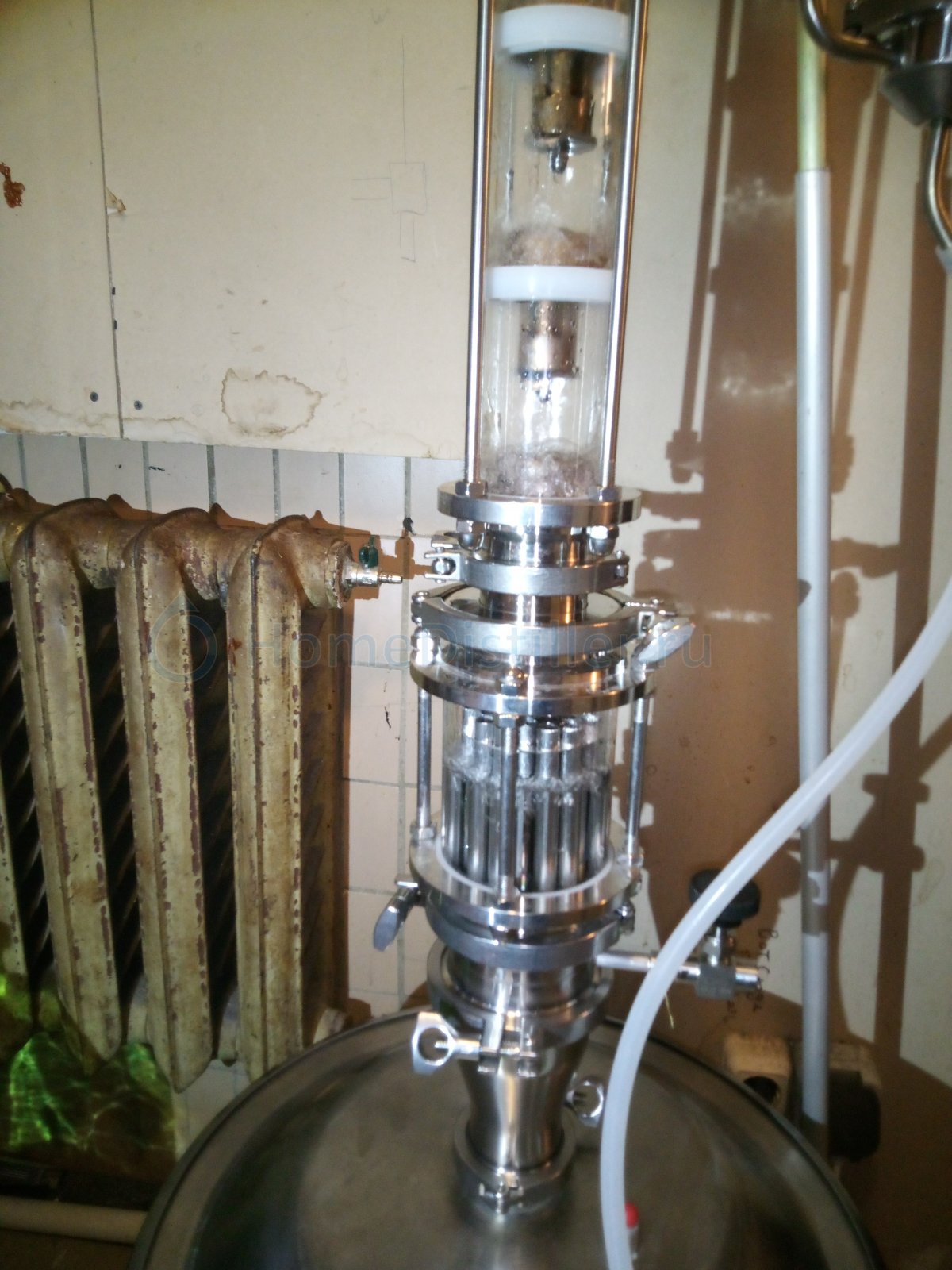

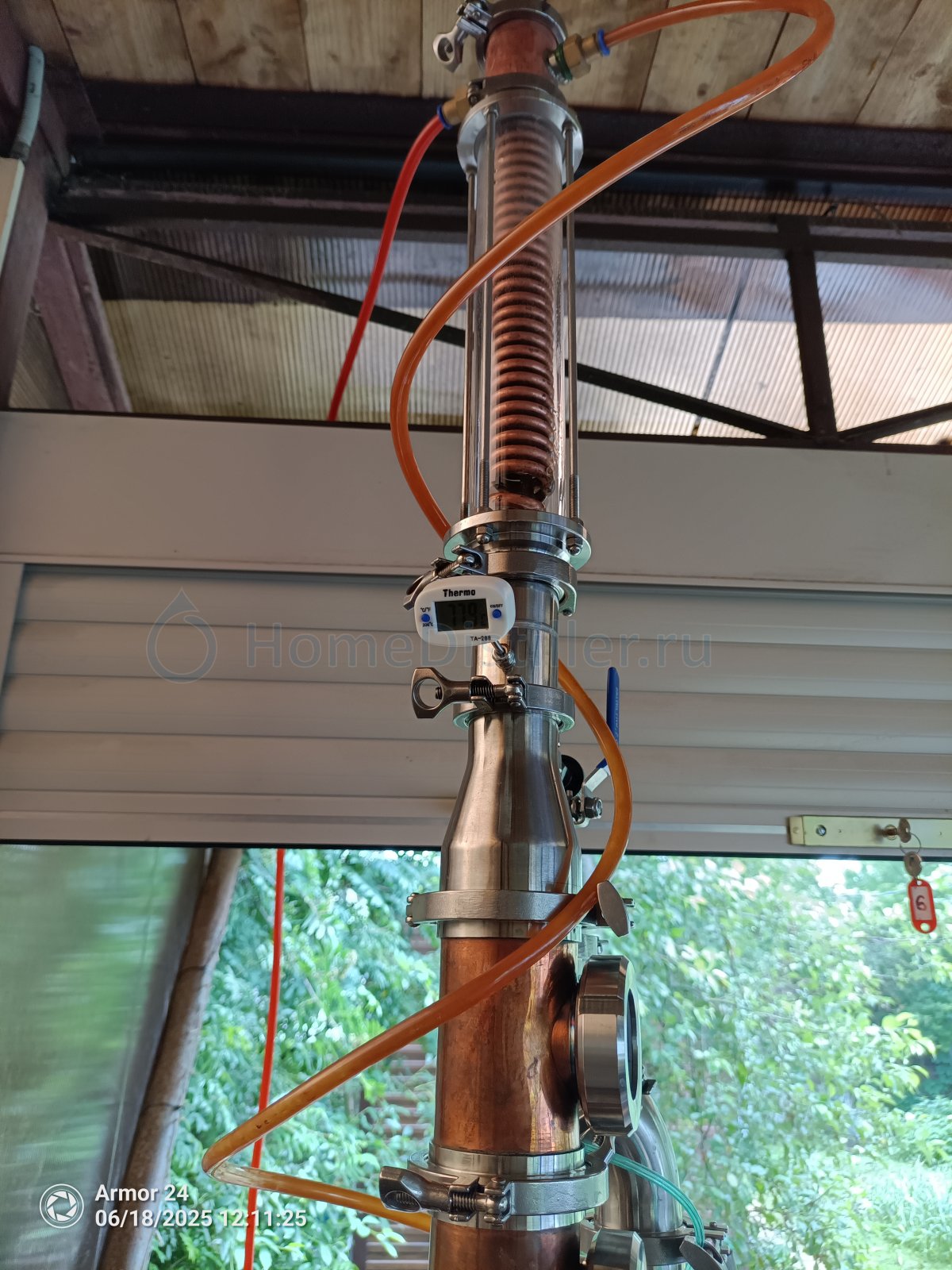

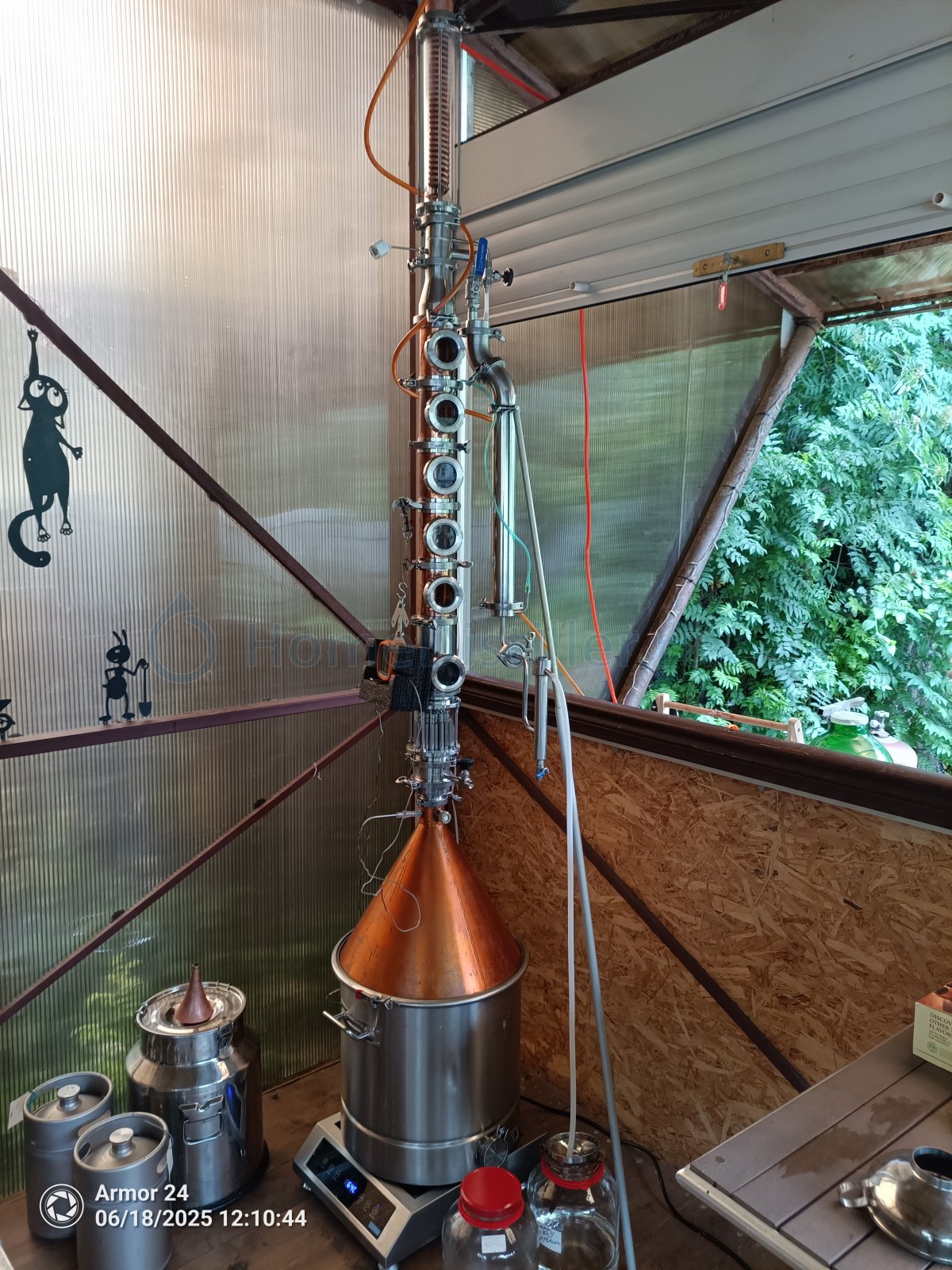

Перегон кукурузного дистиллята,по счету-третий.Во втором разбавленном отобрал головы.И укрепил до 60.В кубе 25 литров,55 об.АС,по формуле-12,65лСборку видно по фотке.Нижний этаж-высокий нерж.Вискарная флейта меньше склонна к брызгоуносу,из за окна и дополнительного места над тарелками.Есть ещё несколько высоких этажей,но решил не ставить.Чего хочу-получить спирт с полки 90+.С полки 80,нижней уже есть-третий перегон с шлема.Спирт нужен для купажа и питья в белую.Стабилизировалось на мощности 2600ватт,крепость в попугае 92,5с коррекцией по температуре.Ее надо мониторить,он лайн.Отбор по пару,конечно.2,5 литра в час.Температура в узле отбора Русича(узел универсальный)контролируется в трубе отбора,что удобно.По мере отбора 3/4 от АС удавлю отбор.В конце дому спирт по жидкости в режиме старт стоп,вручную.МЦ позволит это сделать,пря почти по формуле,с дроблением погона,конечно.Колонна стабильна,как паровоз.Требуется контроль количества отбираемого спирта.И верхнего термометра.Крепость в струе.Борьба с брызгоуносом-колонну выбирайте с высокими этажами и нормальными колпачками.Провальные и сетчатые для промки,нам то зачем?Чего экономить то.На этаже-три тарелки.В нижней стоит направляющий сборник,чтоб не заливать МЦшку.Рост температуры в узле отбора на пару десяток показатель к тому,чтоб отбор удавить.Но это понятно по количеству отобранного по АС.Удавил-отобрал ещё,до скачка.В колонне спирта крутится мало.Опять контролируешь количество отобранного.Последний литр(грубо)в режиме старт стоп.Залет по температуре в три десятки не смертелен.Смотреть запотевание чушь,что ли.Рехнешся.Все!Работа наглядна,понятна даже для новичка.С первого раза у человека получается.Конец работы-срыв колонны.Это когда вверху ещё спирт,а внизу на тарелки его нет,и в Мцехе-голяк.Но это лабораторная работа.Сможете так,считай колонну освоил.Позволяет это сделать МЦ.Без нее,хвост размажется по колонне.Будет больше потерь.Тоисть,с МЦ идут мгновенно концентрированные хвосты,с переодическим отбором а 80 мл(наполнение попугая(грубо).До ещё спирт,следующий отбор-голимый хвост.

Добавлено через 35мин.:

Расчеты по Стабникову или Скурихину хорошая штука,чтоб представлять процесс.Колонна имеет режим в котором она максимально рациональна.Что выше и показываю.По количеству и качеству отгоняемого,все остальные режимы-специальные.Не все тарелки в них могут работать,кстати.Рациональность задаётся сборкой.Высотой(грубо)Количеством этажей.Способом и узлом отбора.Конусная крышка играет роль.Показываю реальную работу.Всегда тарелки-третий перегон.За очень редким исключением.Работаю со спиртом в промежутках между перегонами.На шлеме тоже,меньше трёх не делаю.По мне два перегона в дистилляции-катастрофа.Получит можно только ньюмэйк под очень хорошую бочку.Для питья в белую три и выше (имхо)Люди смотрят на Вискарные технологии и молятся на сборку вискарную,классическую.Блин-воздушная дефлегмация в ней.Где рулит не наклон шеи,а имеете ли вы возможность на свежем воздухе гнать.В большей степени,чем все остальное в сборке.По перегону-Через 4,5 часа отобрал 11 литров спирта.Начала прыгать температура,убавил отбор,отобрал ещё поллитра.Дальше дожимаю по жидкости.Убираю спирт с тарелок.В четвертую ёмкость.МЦ закипела с момента первого скачка температуры-еще один показатель,что спирт кончается.Хотя и так понятно,по факту отбора.отобрал уже 12 литров.Разница в крепости отобранного и Абсолютного,потери на хвосты,спирт с тарелок,который трудно дожимается.Формула для себя.Всегда на нее ровняюсь.В начале поста написал,как будет перегон проходить,так и получилось.Спирт из 4 ёмкости,после контроля может пойти в кольцевание-две бочки в перегон пойдут.Он чистый почти.Но это завтра,операция.11,5 литров нормального.Литр добора.
