Технология ректификации

Янн, тебя взломали штоле? Вернётся. Я завтра планирую нержогофровым паропроводом заморочиться.

Добавлено через 4мин.:

15 мм ID норм? Или ещё больше?

15 мм ID норм?Dry Gin, 13 Янв. 20, 19:04

вообще-то гидравлическое сопротивление от длинны зависитNewocelot, 13 Янв. 20, 16:03

15 мм ID норм? Или ещё больше?Dry Gin, 13 Янв. 20, 19:04

У меня сейчас узел ввода пара (колпачковый)ВД 12 мм . Подводка нерж гафрой 1/2 " . Самое узкое место может быть в соединении гофры  с оборудованием. Прокладки могут навредить ,они обычно проходное отверстие заужают. Можете эксперементировать можете подождать недельку. Брагу вчера вечером поставил . Куб на шлангах мне  в процессе перегонки поднять его не сложно . Краны есть . ЭМУ приставка тоже есть . Вот и посмотрим в разных режимах и положениях.

У меня сейчас узел ввода пара (колпачковый)ВД 12 мм .Янн, 13 Янв. 20, 19:22

Гофра у меня 15 мм ID. В фитингах 14 мм, но насколько я понял, это не повлияет, важнее длина. Не знаю, успею ли я за неделю, но завтра поеду клампы покупать с 1.5" выходом. Потом к аргонщикам. Гляди мою крайнюю схему (ТСА не обязательна), от твоей первой не сильно отличается, главное чтобы пузыри не попадали в возврат. Сифон перед вводом тоже норм, надо подобрать его сечение.

Добавлено через 1мин.:

Куб на шлангах мне  в процессе перегонки поднять его не сложноЯнн, 13 Янв. 20, 19:22

Собственно этот подъём и будет определять уровень эмульгации, без всяких переливов.

Dry Gin, думаю, что твоя схема не будет работать, тут [сообщение #13452907] , я пробовал возврат из колонны сразу в нижнюю часть куба, не получилось

Я блин балдею. Перелив, вокруг которого и строится ЭМУ в топку. Нафик рама лисапеду? За ним и второе колесо! В принципе в цирке ездют! Только далеко не всякий оседлает. Ну ну.

Собственно этот подъём и будет определять уровень эмульгации,Dry Gin, 13 Янв. 20, 19:31

ЭМУ в другой теме. Мне просто интересно ,что будет если просто поднять куб выше на 20 см  и остаться в плёнке.

Перелив, вокруг которого и строится ЭМУ в топкуВиктрыч, 13 Янв. 20, 19:50

можно без него, но не в таком виде как тут обсуждают, с эмульгацией я много возился, по-разному пробовал, получились две рабочие схемы:
1) классика с переливом
2) подбор заужения и стабилизация давления в колонне

15 мм ID. В фитингах 14 ммDry Gin, 13 Янв. 20, 19:31

Достаточно..3квт просвистят давление и не дрогнет..

тем более Запал еще не читал...ВОблин, 13 Янв. 20, 20:18

читал.. я сегодня в ночь..  просто лень..

А что колонну - не нагружаешь на полную мощность?  70 мм - 2,4 кВт.. маловато...

Эксперимент по замеру скорости пара с помощью нашатырного спирта (идея Александра Запала).

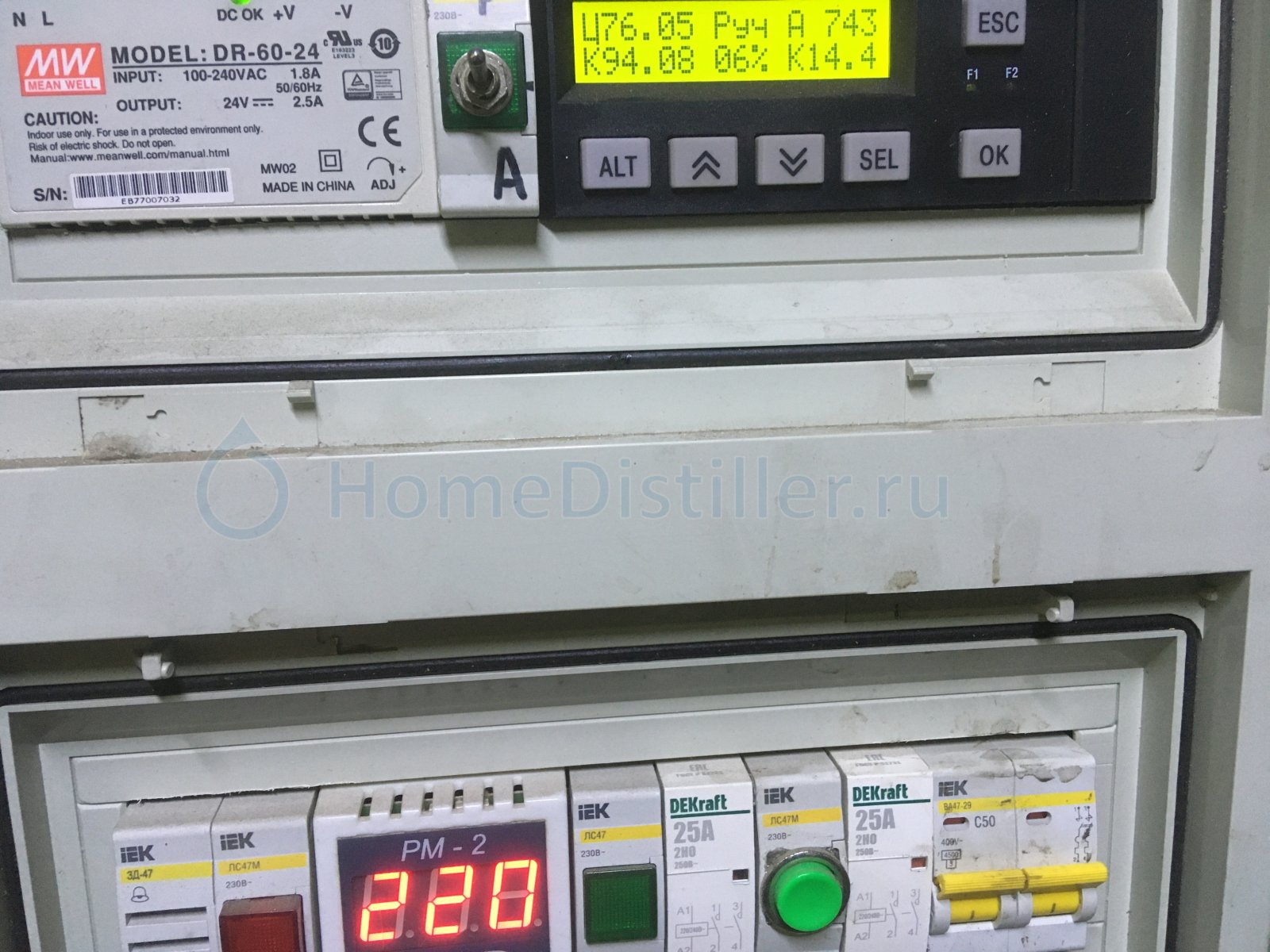

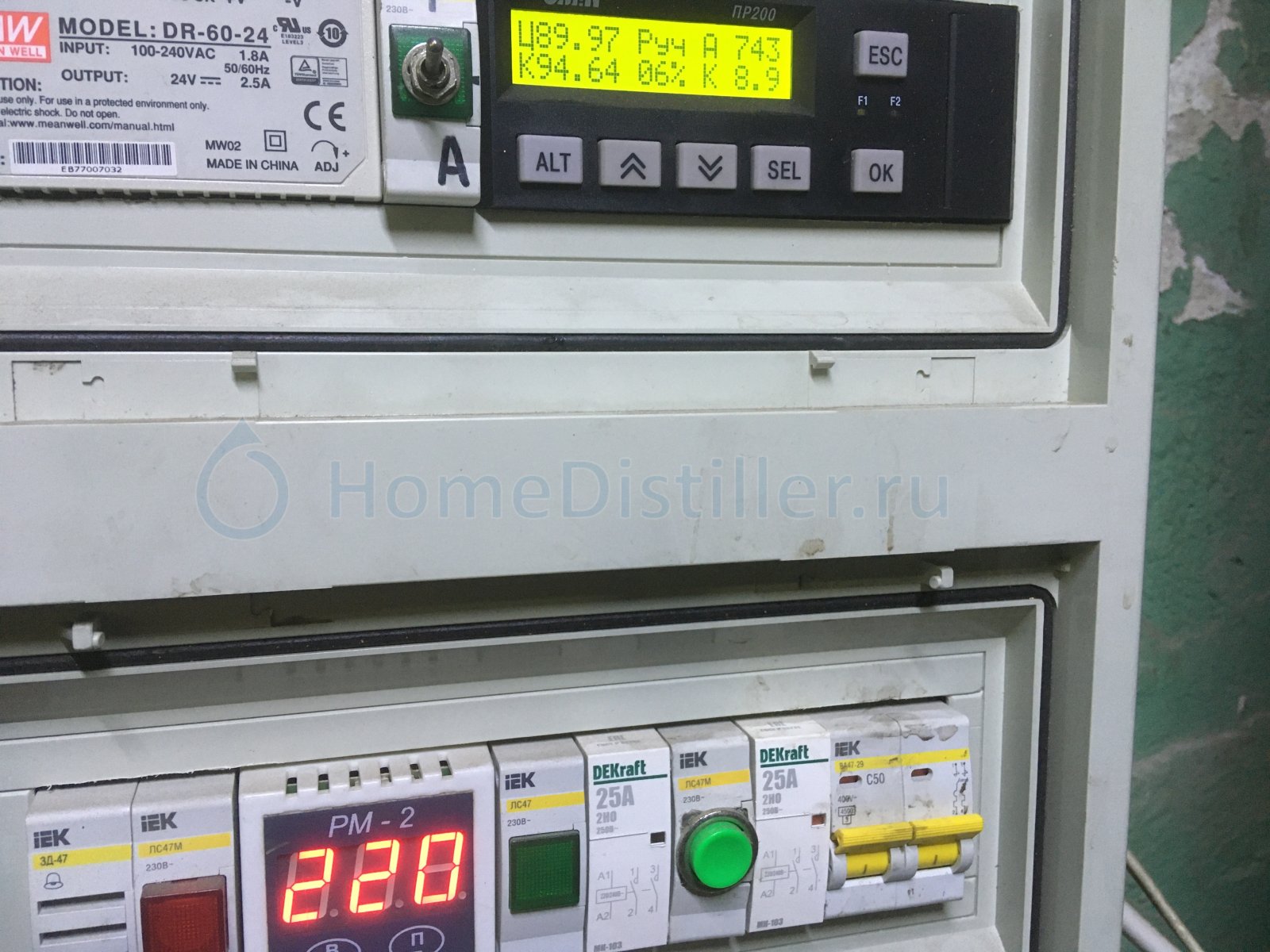

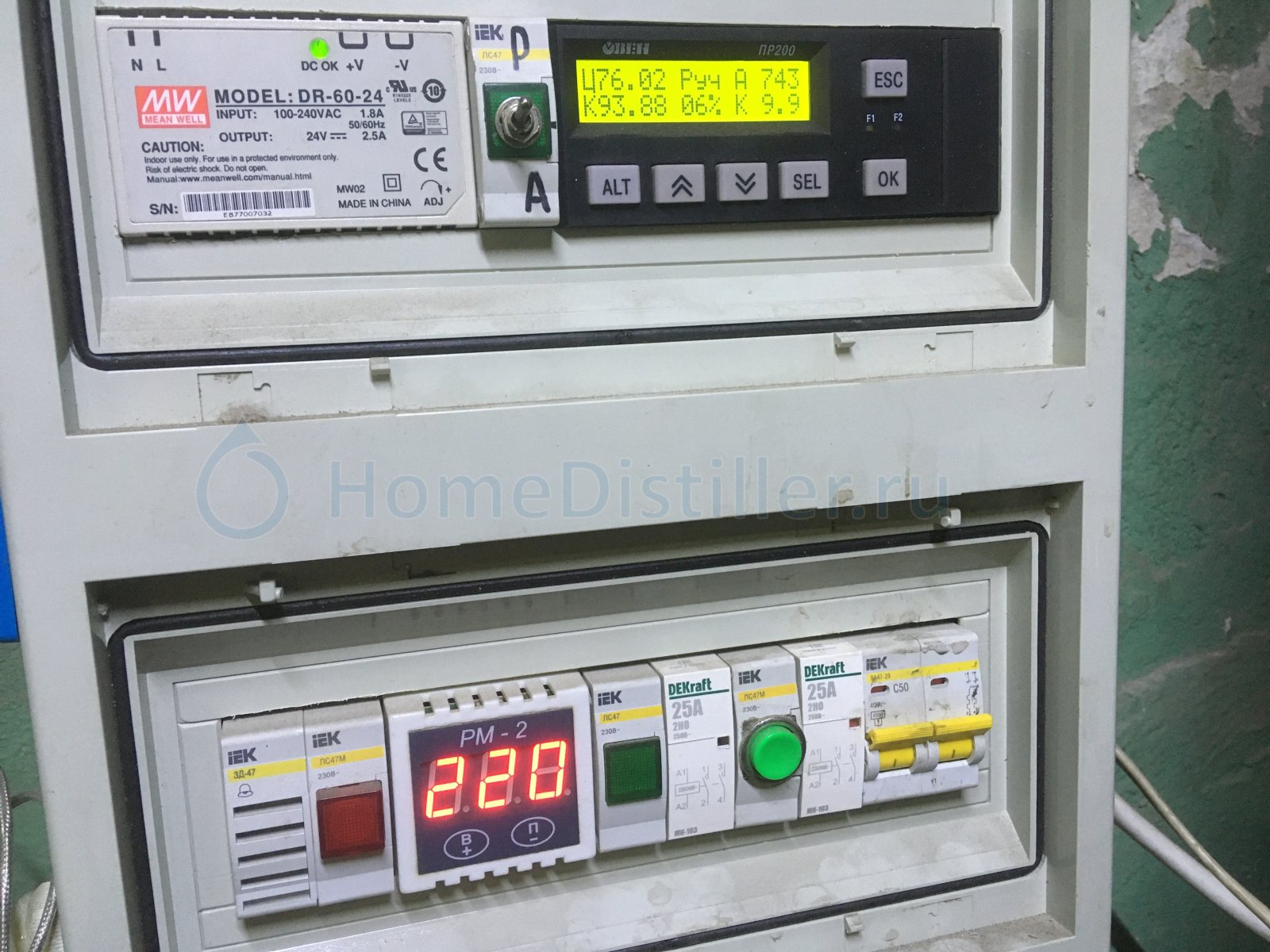

колонна:  76 труба, высота НЧ - 3800, примерно 15 литров 3.5 десятигранки Диогена(травленая), 3 квт энергии, потери в районе 600 вт, автоматика Олега ГРОВ показывает Т в царге(1м снизу), Т в жид. кубе, давление атм,  давление в колонне относительно атм.

Колонна стабилизирована

Так как при отключении охлаждения дефдлематора  давление в колонне начинает расти

  ,   мы предположили, что и скороть пара должна вырасти, по-этому и делали первый замер на "сухой" колонне. сделали замер - подтверждирлось, но подвесили вопрос, ведь так быть не должно!? не должно быть такой мощной парциальной конденсации в колонне с азеотропом !?...
Сегодня , прежде чем вводить аммиак, решили продуть колонну до осушения (потеряли кучу спирта конечно), и действительно, как вся флегма ушла, давление опустилось до значения ниже , чем оно было при стабилизации колонны

10% аммиак вводим в центр колонны. до дэфа еще 2300мм НЧ.

на сухой насадке аммиак прошел  до дэфа за 25-28 сек
на мокрой насадке скорость выше, аммиак прошел за 19-21 сек.

Добавлено через 7мин.:

А что колонну - не нагружаешь на полную мощность?Zapal, 13 Янв. 20, 20:52

нагружать могу , только сырье у меня рожь\ пшеница\ ячмень. не любит оно больших скоростей.

не любит оно больших скоростей.ВОблин, 13 Янв. 20, 20:53

так это существенный фактор..  на недогруженной в 2 раза колонне - и цифры будут другие..
ровно во столько же раз больше..

у нас ведь заруба то пошла - из за возможности закидона хвостов на предзахлебных мощностях..

у нас ведь заруба то пошла - из за возможности закидона хвостов на предзахлебных мощностях..Zapal, 13 Янв. 20, 21:07

Александр , ну вот теперь всё и всем ясно и нет теперь интриги. Вычисляем скорость движение пара в свободном сечении насадки а замеряем фактичмскую скорость передвижения примеси в трубе.
Схожая ситуация на форуме. Две недели доказываем что тут друг другу на форуме а движение вверх нет. РАБОТА НА СЕБЯ . Пока мы не найдём практичемкое применение знаниям  которые можно применить не в теории а на практике (откроем отбор) так и будем сидеть в трубе каждый на своём месте согласно уровню интеллекта и кректу (собразительности).

Тогда нужно четко определить термин свойства колонны, на которое ставим. В ряде букварей есть понятие задержка. Скорость пара, в которую все уперлись в ней одна из шестеренок. Которая может крутится в разные стороны. Помогая, или наоборот мешая забросу флегмы минуя ТМО. Это аварийный случай. Кроме того примесь может естественным способом подниматься с некоторой скоростью в результате ТМО. В котором участвует и Крект,  и УС,  и концентрации оппонентов, и... .
И, повторчюсь, скорость пара, как термин в ректе, на послених стрпницах как то режет ухи на соответствие задачи.  Одно из колес телеги.

При кратковременном захлёбе давление сперва плано повышается а потом резко падает. Получаем взрывное кипение . И не только в кубе но и по всей площади насадки. Примеси просто "взрываются"

не любит оно больших скоростейВОблин, 13 Янв. 20, 20:53

о чем и твердили большевики,никакой сырец их не любит "проверенно электроникой",как советские презервативы))теория сержа,канешь-мазохизм,но среняя мощность-самое оно. ее надо подбирать индивидуально,тут никаие советы не помогут,бо плотность насадки,и прочие-сильно все меняют(

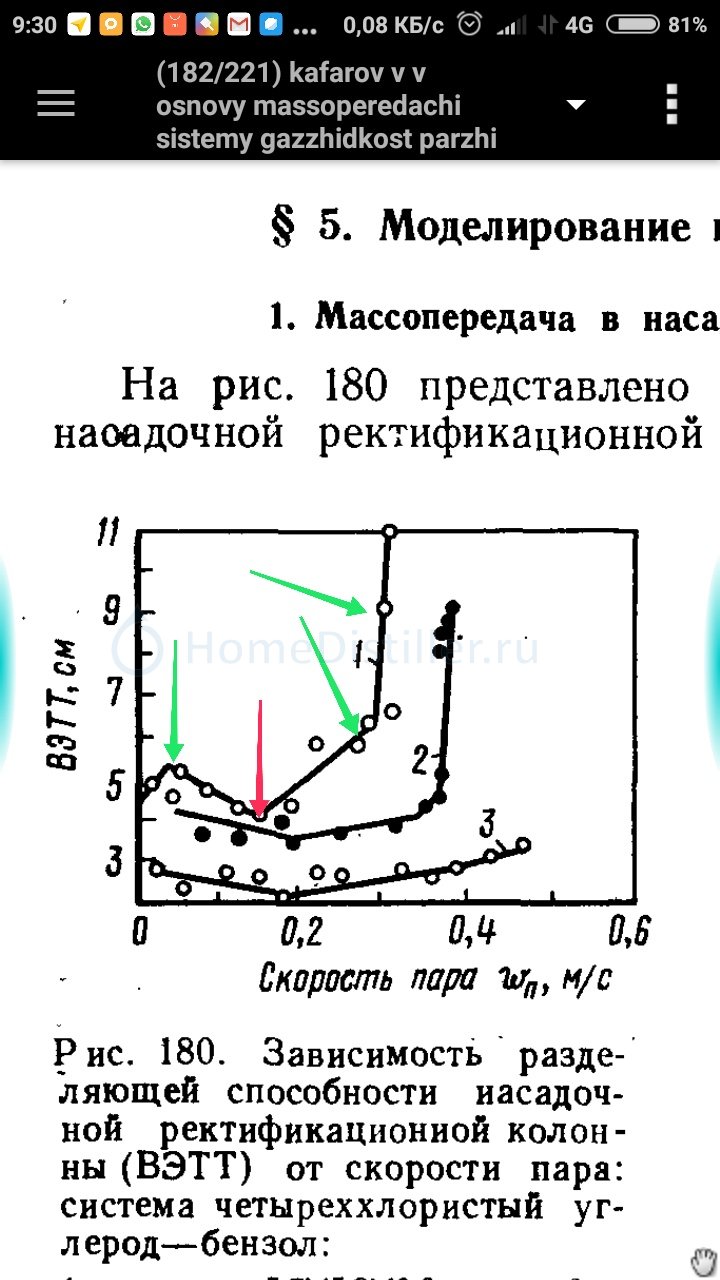

Вот один из графиков Кафарова для обзора.  Красная -  самый неудачный режим. Зеленые само собой самый цимус. Только разная производительность. Слева пленка. Справа ЭМУ. Посредине жопа. Кто то сидит в ней. Гы.

Виктрыч, зря ты график Кафарова  выложил. Сейчас начнётся жевалово

Янн
Думается,  что в какой то части колонны возникает локальный захлеб, микрозахлеб, который затем проваливается. Накопление флегмы до критической массы. И срыв. Красная стоелка. Переходной режим колонны. Начало инверсии на отдельных участках. От разных авторов.
Дык тут 90% жевалова. Нафик книжки читать и проверять их. И этот в некоторой части кривой график. Как тест.

Начало инверсии на отдельных участках.Виктрыч, 14 Янв. 20, 08:27

Инверсия фаз на 0,15м/с?
