Технология ректификации

не экономь делай толстый паропровод.mekkaod, 30 Марта 21, 17:10

Ок, спасибо. Сделаю обязательно.

у меня под тэнами, не стал ничего переделыватьAlexB, 30 Марта 21, 15:27

Можно ничего и не переделывать, просто шланг с тройником поднять выше...

Добавлено через 2мин.:

тонкий паропровод,mekkaod, 30 Марта 21, 17:10

Гофра 20, тонкий?
Квт 15смело можно дуть..

Добавлено через 4мин.:

макс. возможный уровень раствора в кеге превышает тэны всего на 190мм (14мм ртути по давлению в паровой части куба).AlexB, 30 Марта 21, 14:05

Ниче не понятно... как зависит слив барды от высоты тэна, д.давл зачем там, как он спас тэн?

Можно ничего и не переделывать, просто шланг с тройником поднять выше...Maik2407, 30 Марта 21, 19:20

Не, не, Француз 100% прав. Подумай, если есть возможность того, что что-ни будь из под чего-ни будь может вытечь, то вытечет обязательно. Это закон Мёрфи. А если такой возможности нет, то может быть!, ... и не вытечет.

Гофра 20, тонкий?
Квт 15смело можно дуть..Maik2407, 30 Марта 21, 19:20

Есть труба 32мм, из неё и сделаю.

Ниче не понятно... как зависит слив барды от высоты тэна, д.давл зачем там, как он спас тэн?Maik2407, 30 Марта 21, 19:20

Maik2407, давление в паровой области куба зависит только от 2-х параметров - мощь в куб и гидравлическое сопротивление колонны, которое есть в свою очередь функция тоже 2-х параметров: насадки/конструкции колонны и скорости подачи бражки.
И это давление должно компенсироваться давлением с другой стороны, которое в свою очередь есть функция превышения отметки слива над отметкой тэна. Если компенсации нет, т.е. высоты столба жидкости не хватает, то уровень в кубе понижается до отметки уровня компенсации и может опуститься ниже верха тэна. О последствиях говорить не приходится.
Всегда нужно думать, прежде чем что-то делать. Или прежде чем говорить. Сначала безопасность, потом всё остальное.

функция превышения отметки слива над отметкой тэнаAlexB, 30 Марта 21, 20:08

Поднял сливной шланг, над отметками, вот и вся твоя функция, не уронить его.. 😀

Добавлено через 2мин.:

то вытечет обязательно.AlexB, 30 Марта 21, 20:08

Тогда наглухо законопать все дыры, и не включай никогда, да и просто не наливай в него, ниче и не протечет

Поднял сливной шланг, над отметками, вот и вся твоя функция, не уронить егоMaik2407, 30 Марта 21, 22:54

Тогда наглухо законопать все дыры, и не включай никогда, да и просто не наливай в него, ниче и не протечетMaik2407, 30 Марта 21, 22:54

Походу, ты так ничё и не понял...

AlexB, Именно поэтому на всех нпг стоят датчики и насосики. Копеечные
Давление доходило до полуатмосферы...

так ничё и не понялAlexB, 31 Марта 21, 00:34

Наверное

Добавлено через 3мин.:

тройник, установленный рядом с трапом котельной: трубка от кега снизу, трубка стока барды в канализацию на высоте 310мм от пола, трубка для заполнения кега вверх, высотой 40см.
Таким образом, макс. возможный уровень раствора в кеге превышает тэны всего на 190мм (14мм ртути по давлению в паровой части куба). Датчик-реле кубового давления, на который завязан рабочий тэн установил на 13мм ртути, т.е. над тэном всего 13-14мм раствораAlexB, 30 Марта 21, 14:05

Оно как то не просто, если ктото что то понял, может начеркаете схемку, а то реально , шарада какаято...

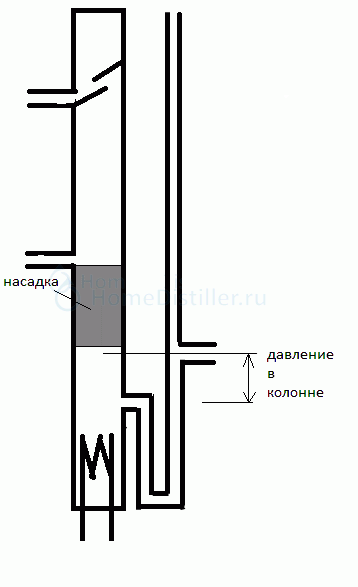

Maik2407, все идет вот к этому

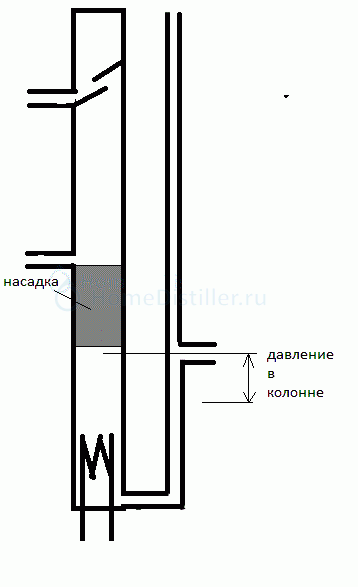

вот тут вариант не очень

[сообщение #13803514]

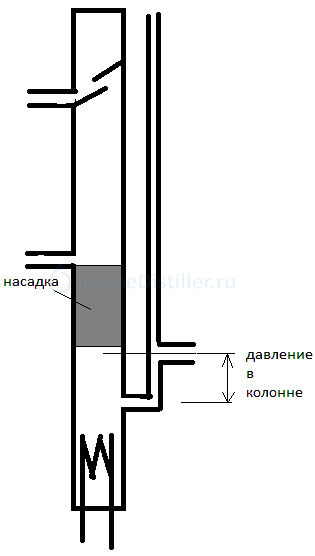

а работают пока что с самым плохим вариантом:

А правильнее вот так:

Dry Gin, с водопроводным тройником все равно останется мертвый объем, я не стал заморачиваться, все равно насухо не получится, можно консервировать НБК подачей небольшого количества спирта перед выключением

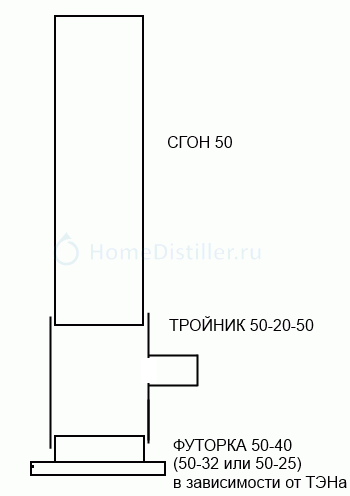

иллюстрация на тему как подумать и сделать куб НБК из трех водопроводных деталей:

но этот вариант с нижним расположением тройника самый худший, он опасен оголением ТЭНа в случае захлеба, лучше верхнее расположение, между сгоном и колонной

Добавлено через 5мин.:

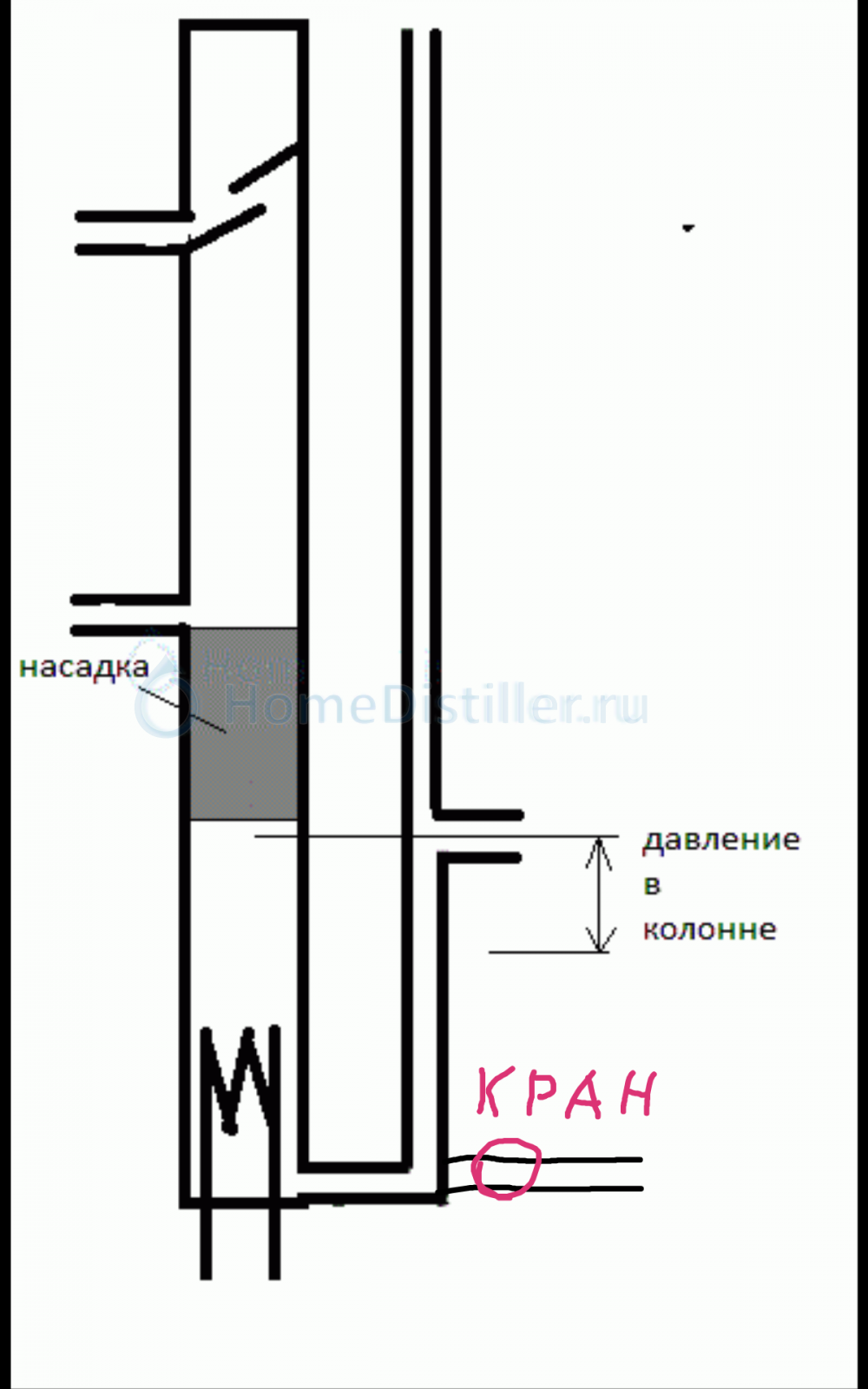

вот как то так:

все равно насухо не получитсяdee, 31 Марта 21, 09:14

Оно не для насухо, а для периодического скидывания дрожжей варёных.

Dry Gin, и это тоже продумано но не все сразу ;-)

странно это, я почти уверен, что dee, читал толстые книжки, но даже он какую-то ересь нарисовал...
предлагаю прочитать тут:
ruk_гидрозатворы и бардоотводчики.pdf

к сожалению, прочтение толстых книжек не дает ответ как из говна и палок подручных сантехничеких фитингов соорудить бардоотводчик да и нужен ли он - именно регулируемый по давлению бардоотводчик а не гидрозатвор - вопрос открытый, мне не лень и не дорого три-четыре проходных крана накрутить

три-четыре проходных кранаdee, 31 Марта 21, 10:44

Главное чтоб их однажды не в той последовательности не начать крутить. А то бабах или буль-буль. Помятых ПВК есть тут. А всего два крана не в той последовательности

DIMA1965, три-четыре крана нужны один раз что бы найти уровень жидкости при настройке колонны, можно обойтись силиконовым шлангом, работать НБК будет при одной, постоянной мощности

предлагаю прочитать тутmekkaod, 31 Марта 21, 10:36

а какой принять плотность, чтобы прикинуть высоту ГЗ ?

митрик, что бы прикинуть высоту ГЗ можно взять плотность как у воды - единица, а знакомство с толстыми книжки по ГЗ желательно начать с кубового давления в тех же книжках

митрик, рабочее давление 30-32мм ртути,высота тройника над вводом пара~30см.
Тогда в г-затворе на выходе из царги не образуется газовый пузырь,и петля вниз всего 20-25см. Так,на всякие.
Высоту тройника подобрал просто поднимая его выше,и следя за пузырем в шланге-как только скрылся,зафиксировал тройник.
Во время промывки водой давление растет на ~10мм(ртутных),и если тройник не поднимать выше-надо следить чтобы не пробило г-затвор,и не получить горячие плевки из тса тройника в потолок

чтобы не пробило г-затвор,и не получить горячие плевки из тсафранцуз, 31 Марта 21, 12:35

Нет ТСА нет и плевков.
