Регулятор мощности для ТЭНов

Нету там нихуа,года три назад покупал,вот такойBuyniy, 08 Нояб. 20, 22:48

Аналогичная хрень, в описалове - "220 В, 10000 Вт, SCR".
Ключевое слово - SCR.

Добавлено через 1мин.:

SCR - это очень плохо для других импульсных БП.

сильно фонят в сеть высокочастотными импульсами.IvanAltay, 08 Нояб. 20, 22:39

Вот ты заморочился с своими импульсами ,все кругом работает и не один год ,телевизор ,бесперебойники ,микроволновки ,ноут ,модем ,роутер,спутниковый ресивер,им видимо до этих импульсов ,как мне до луны.

Вот ты заморочилсяBuyniy, 08 Нояб. 20, 22:55

Ага, заморочился.

Добавлено через 4мин.:

С другой стороны, SCR регуляторы, вроде как должны видеть переход фазы через ноль.
Информации подробной в сети, удивительно мало.
https://ru.qaz.wiki/wiki/Voltage_regulator
"Регуляторы SCR В регуляторах, питаемых от силовых цепей переменного тока, в качестве последовательного устройства могут использоваться кремниевые выпрямители (SCR). Когда выходное напряжение ниже желаемого значения, срабатывает тиристор, позволяя электричеству течь в нагрузку до тех пор, пока сетевое напряжение переменного тока не пройдет через ноль (завершение полупериода). Регуляторы SCR имеют преимущества в том, что они очень эффективны и очень просты, но поскольку они не могут прервать текущий полупериод проводимости, они не способны очень точно регулировать напряжение в ответ на быстро меняющиеся нагрузки. Альтернативой является шунтирующий регулятор SCR, который использует выход регулятора в качестве триггера. И последовательная, и шунтирующая конструкции шумные, но мощные, поскольку устройство имеет низкое сопротивление. Регулятор напряжения - https://ru.qaz.wiki/wiki/Voltage_regulator"

Добавлено через 3мин.:

В таком случае, РМ-2 не SCR регулятор, там встроенный оптотриак не умеет обнаруживать переход фазы через ноль. Смотреть мои посты выше.

Ключевое слово - SCR.IvanAltay, 08 Нояб. 20, 22:53

Я даже знаю ,как аббревиатура переводиться- кремниевый управляемый выпрямитель и примерно в 5 классе детекторный приемник собрал, в кружке радиолюбителей.... лет так 45 назад.

Есть у меня обычный кЕтайский регулятор 10квт.Buyniy, 08 Нояб. 20, 22:38

Открути крышку с прибора, посмотри надпись на микросхеме с шестью ногами(это оптотриак).

Добавлено через 1мин.:

Buyniy, пожалуйста!

В таком случае, РМ-2 не SCR регуляторIvanAltay, 08 Нояб. 20, 22:58

Дак я их и не сравниваю ,так как чуток имею представление о принципах работы оных.Мне вот на данный момент ,легче всего просто купить этот пресловутый РМ и ниэбать себе мозх всякими импульсными и высокочастотными помехами.Тем более и цена приемлема.

Добавлено через 3мин.:

Buyniy, пожалуйста!IvanAltay, 08 Нояб. 20, 23:09

Завтра откручу после 13.00. Сегодня лениво...праздник же был однако.

просто купить этот пресловутый РМBuyniy, 08 Нояб. 20, 23:13

В РМ-2 стоит оптотриак, без модуля контроля перехода фазы через ноль. Если в твоём девайсе китайском стоит оптотриак типа MOC3063, то твой китайский регулятор - в три раза круче РМ-2.

Добавлено через 7мин.:

В РМ-2, установлен опотриак MOC3052. Такой девайс, не умеет детектировать переход фазы через 0, потому даже при включении генерирует кучу электромагнитных помех.

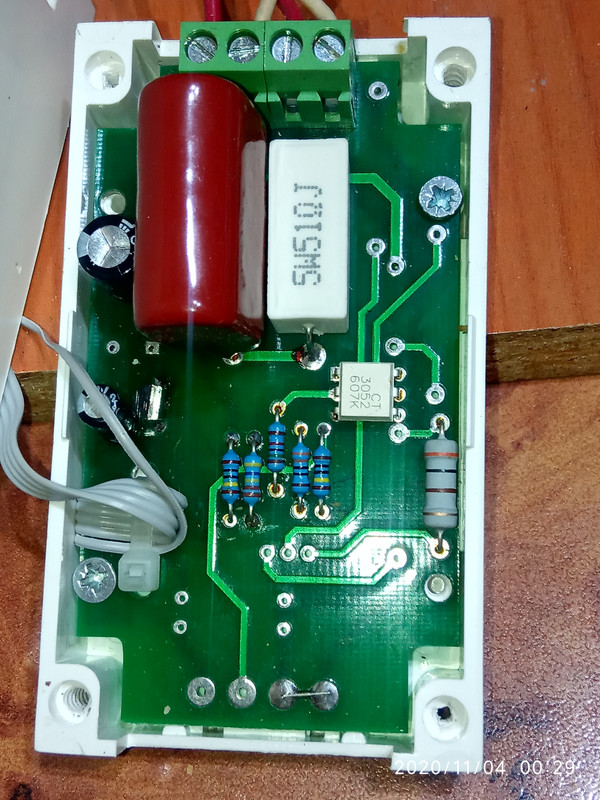

IvanAltay, Охххххххх ,разобрал ,посмотрел-MOC3023, Оптопара с симисторным выходом 400В, переключение в любой момент времени .

Может что то не понимаю, но какие плюшки от применения MOC3063 в фазовом регуляторе? В регуляторе по Брейзенхейму понятно включение при 0, а РМ включает симистор в каждую полу волну при не 0 значении, иначе регулирования и стабилизации не будет.

Охххххххх ,разобрал ,посмотрел-MOC3023, Оптопара с симисторным выходом 400В, переключение в любой момент времени .Buyniy, 08 Нояб. 20, 23:47

Полнейший аналог РМ-2. EMI фильтрами в девайсе и пахнет, есть только цепь снаббера по даташиту(в отличии от РМ-2) которая немножко облегчает жизнь симистора и совсем немного сжирает коммутационные помехи создаваемые симистором. Снаббер - это похоже маленький коричневый конденсатор + один из резисторов на плате.

Добавлено через 9мин.:

nod32, здорова!!! Давно не общались.

Полнейший аналог РМ-2.IvanAltay, 10 Нояб. 20, 19:08

В смысле? Или про оптопары...

Может что то не понимаю, но какие плюшки от применения MOC3063 в фазовом регуляторе?nod32, 09 Нояб. 20, 04:20

MOC3063 - это уже не фазовый регулятор, а ШИМ регулятор, который позволяет избежать кучи помех от включения симистора далеко от нуля фазы. РМ-2 и вышеупомянутый регулятор мощности у Буйного, есть уже ШИМ регуляторы напряжения. Фазовый регулятор мощности, это - SSR-40VA(его схему мы знаем). Вот твердотельник SSR-40VA и есть чистокровный фазовый регулятор. Хотя, я могу и ошибаться на счёт РМ-2, что это не фазовый регулятор. Да мне, это уже и слабо интересно. Я знаю, что РМ-2(и подобные) дико фонит в сеть помехами коммутации и знаю как с этим бороться.

Добавлено через 4мин.:

В смысле? Или про оптопары...Buyniy, 10 Нояб. 20, 19:30

Я полностью всего железа не увидел на твоих фото, но похоже на РМ-2 даже по комплектухе. Что снизу платы на фото, какой там процессор? Раз оптотриак без контроля перехода нуля фазы, значит принцип регулирования как у РМ-2.

Добавлено через 43мин.:

Buyniy, скорее всего процессор в твоем девайсе PIC как и в РМ-2.

IvanAltay, Вот его обзор - https://masterkit.ru/...m-i-indikatorom

Buyniy, 2390 руб??!!! я бы удавился... Ну ладно, пойду почитаю.

Добавлено через 4мин.:

детектор перехода входного напряжения через ноль ??!!! Они отдельно схему детектора перехода фазы через ноль организовали? Проще было поставить крутой и массовый оптотриак.

Добавлено через 5мин.:

"Такой способ управления имеет сходство с широтно-импульсной модуляцией (ШИМ)."
ЧёйтО, не похоже на ШИМ.

Добавлено через 5мин.:

Симистор BTA100-800, зачётный и дорогой.

2390 руб??!!! я бы удавился...IvanAltay, 10 Нояб. 20, 21:18

На АЛИ покупал... в три раза дешевле.

На АЛИ покупал... в три раза дешевле.Buyniy, 10 Нояб. 20, 21:41

фУХХ... Я аж прям напрягся за такой ценник.

Добавлено через 2мин.:

Buyniy, ну судя по описалову от https://masterkit.ru/...m-i-indikatorom
Сие и есть регулятор SCR.
А какой мощности ТЭН у тебя в аппарате?

ТЭН у тебя в аппарате?IvanAltay, 10 Нояб. 20, 21:43

3квт.

ну судя по описалову от https://masterkit.ru/...m-i-indikatorom
Сие и есть регулятор SCR.IvanAltay, 10 Нояб. 20, 21:43

Он и есть ,а мне с стабилизацией нужен .

При общей мощности вышеупомянутого девайса в 10кВт, шумы коммутации будут не слишком большие на мощности 20..25% от номинала(10кВт) т.е. на мощности 2..2,5 кВт.

IvanAltay, На разгоне 3квт. ,рект.1.8квт.

Он и есть ,а мне с стабилизацией нужен .Buyniy, 10 Нояб. 20, 21:51

Это и есть самый малошумный регулятор напряжения простецкий(соответственно и регулятор мощности, раз у нас резистивная нагрузка/ТЭН). РМ-2, маломощней и возможно шумит больше твоего. РМ-2, тоже стабилизирует выходное напряжение на нагрузке, только в вольтах показывает стабилизацию и умеет показывать входное напряжение сети.

Добавлено через 3мин.:

Buyniy, от РМ-2 - лучше тебе не станет. Если шибко надо, могу свой продать РМ-2 не дорого.

Добавлено через 2мин.:

На моём РМ-2, установлен симистор bta41-800, на хорошем радиаторе(даже без вентилятора). Если надо, могу сфотнуть.
