Регулятор мощности для ТЭНов

https://aliexpress.ru/...earchweb201603_

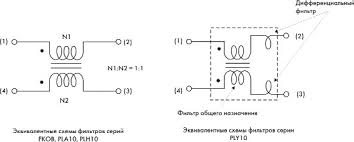

На сам РМ-2, можно поставить подобный фильтр EMI, чтоб в сеть не фонил. По ссылке, фильтр максимум на 2 кВт.

Вот такой ещё добавил. А рм-2 покупал на два магнита и к нему подключил семистор 142.

Вот такой ещё добавил.Вован Муромец, 08 Нояб. 20, 19:25

Это что за прибор?

IvanAltay, Стандартный Аристон 3 кВт. Гоняю считай постоянно и даже купил ещё одну РМку в запас.Да,шум есть,но он не столь опасен.

Вован Муромец, косинус Фи нам незачем измерять, у нас резистивная нагрузка/не индуктивная.

Добавлено через 1мин.:

Стандартный Аристон 3 кВт.Мух кусючий, 08 Нояб. 20, 19:30

И симистор BTA41 надеюсь, на нормальном радиаторе?

Добавлено через 2мин.:

Да,шум есть,но он не столь опасен.Мух кусючий, 08 Нояб. 20, 19:30

Как определил? Есть советский приёмник на длинные волны?

IvanAltay, семистор на радиаторе 12х18 см,с ребрами.Практически холодный всегда.

Добавлено через 1мин.:

IvanAltay, Нет,котёл то импортный висит,чует собака.

Добавлено через 2мин.:

IvanAltay, можно проще,без приёмника,просто подводящий смотать кольцами,штук 15 и услышишь даже)).

котёл то импортный висит,чует собака.Мух кусючий, 08 Нояб. 20, 19:34

У БП котла, возможно хороший БП/с правильным EMI фильтром. У соседей, часто горят телевизоры?

Добавлено через 2мин.:

можно проще,без приёмника,просто подводящий смотать кольцами,штук 15 и услышишь даже)).Мух кусючий, 08 Нояб. 20, 19:34

Вот!!! Это хреначит в общую сеть!

Это прибор показывает потребление в данный момент амперы и квт в час, показывает вольтаж в сети. Рм купил вот тут, семистор на радиаторе. Рм 2 покупал на этом сайте, монтаж делал сам.https://2magnita.ru/...-RM-5?from=MmI2

Мух кусючий, если силовой провод РМ-2, намотать на огромное ферритовое кольцо(хоть несколько витков), можно значительно снизить электромагнитные помехи от РМ-2.

IvanAltay, Думал,кольцо от телека,но лень вперёд меня родилась.

Думал,кольцо от телека,но лень вперёд меня родиласьМух кусючий, 08 Нояб. 20, 19:45

Любой сердечник ферритовый возьми, допустим от старого ипульсного БП. Намотай внутри него силовой кабель РМ-2, уже некий фильтр EMI будет.

Так в последнем приборе, что я купил, феритовое кольцо есть, и через него провод пропущен. .

Так в последнем приборе, что я купил, феритовое кольцо есть, и через него провод пропущен. .Вован Муромец, 08 Нояб. 20, 19:55

Модель девайса скажи, там шилд должен быть.

Добавлено через 2мин.:

Думал,кольцо от телека,но лень вперёд меня родилась.Мух кусючий, 08 Нояб. 20, 19:45

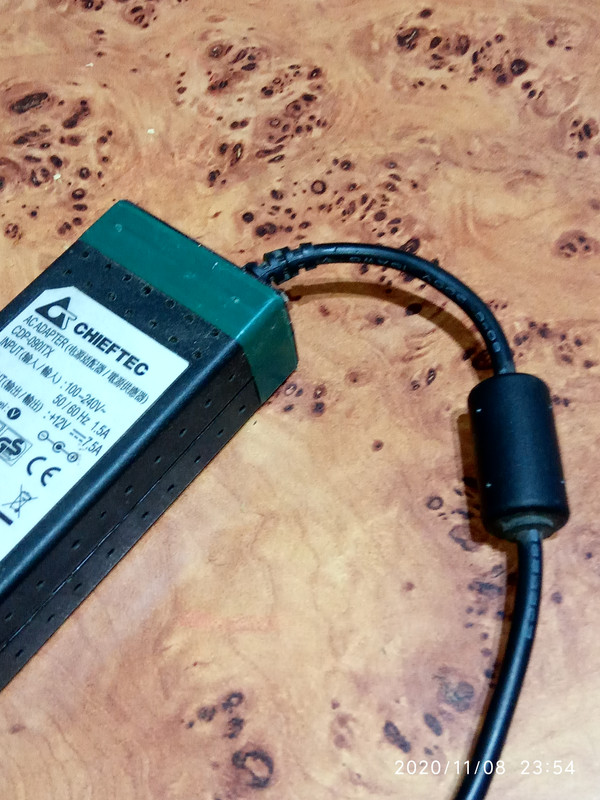

Пример простецкого EMI фильтра, на хорошем ИБП.

Просто, ферритовое кольцо длинное вдоль кабеля. Это и есть простой фильтр EMI.

Теперь только так.

Можно, взять любой ферритовый сердечник/кольцо из комповых БП и т.п. И просто, внутри контура, намотать пару/тройку витков силового кабеля идущего к РМ-2. Это уже снизит электромагнитные помехи на 15..25%.

Добавлено через 13мин.:

Вообще, я тут нормальный EMI фильтр самопальный на 2,5 кВт для РМ-2 уже показывал. Сейчас схему нарисую, для сети без заземления.

Добавлено через 4мин.:

А вот! Уже оказывается я всё давно нарисовал.

Добавлено через 2мин.:

Не уверен только, в правильности обозначения направления обмоток дросселя.

Добавлено через 12мин.:

Не, правильно схематически нарисовал направление обмоток.

Добавлено через 1мин.:

Конденсаторы нужны специфические.

Добавлено через 6мин.:

Заказал такие кондёры.
https://a.aliexpress.com/_A5eVRf
На 0,22 мк.
Жалко, дорогущего прибора измеряющего EMI помехи, нет у меня в руках. Но есть надежда, что получится взять прибор, для измерения характеристик моего нового фильтра.

IvanAltay, Если уж публикуешь схему ,то хотя бы индуктивность обозначь или намоточные данные...диаметр кольца и магнитная проницаемость.А так пустой звук....

IvanAltay, Знать бы частоту,фильтр собрать пустяк.А так,колхозить лень,а на обум первый ставить,толку нет.

Buyniy, завтра на работу прийду и измерю для тебя. Напомни мне завтра с утра.

Добавлено через 3мин.:

Знать бы частоту,фильтр собрать пустяк.А так,колхозить леньМух кусючий, 08 Нояб. 20, 20:56

А там, довольно широкий спектр помех(от РМ-2 точно). Этот колохз/комбайн, подстраивается под напряжение/мощность и у него нет несущей частоты. Основная частота помех плавает, в зависимости от нагрузки/напряжения питающей сети.

IvanAltay, плавает,в этом то и суть.Простой катушкой с кондеем такие гасить толку ноль,хрен десятых.

завтра на работу прийду и измерю для тебя. Напомни мне завтра с утра.IvanAltay, 08 Нояб. 20, 20:57

Во сколько в окошко постучать ?
