Регулятор мощности для ТЭНов

Для утверждения,что вот мол Я,САМ ,СОТВОРИЛ!,а спирту от этого до фени.Мух кусючий, 31 Окт. 20, 11:06

Может тогда проще съездит на ближайший спирт_завод и купить тонну, другую спирта, на всю оставшуюся жизнь..
Всяко дешевле будет - всего мозготраха с колоннами, брагами и РМ-2.. А уж про съэкономленное время - и говрить нечего..))

Zapal, Так у меня отходы в доходы,а то на ухю я вертел бы весь этот спирт.Возни дохрена,а доход кот наплакал.А для себя и купить не столь тяжкий грех.Хобби,да чем я только не занимался,но богатым не стал.Пока на тебя горбатится не будут,сам только сильнее сгорбатишся.

У меня ШИМ чоппер. на частоте 25 кГц. с выходом по постоянному току и регулировкой от 0 до 99,9% мощности. с ОС по давлению или напряжения.. Без помех.Zapal, 31 Окт. 20, 03:38

где можно это увидеть ? Интересно

где можно это увидеть ? Интересномитрик, 31 Окт. 20, 14:39

Прототип экспериментальный здесь.. много лет прошло.. ))
[сообщение #59752]
переделал уже несколько раз - управляющую цепь.. да и силовую тоже значительно изменил..
Много раз пытался форум сподвигнуть на ШИМ управление нагревом.. но увы, система не для новичков в электронике..

Если интересно - могу поискать в архивах на Яндекс диске, как все выглядело на этапе сборки..
окончательная схема - тоже есть..
если интересно - могу порыться в фотоархивах, что найду выложу..

но сам аппарат вместе с частью оборудования - еще в гараже на квартире.. упаковано для перезда в дом..
Сейчас пока переделываю кардинально колонну - на паровой отбор, создал сильфонный регулятор для парового отбора.. буду выкидывть все лишнее электронное барахло с колонны, за полной ненабностью..

Если интересно - могу поискать в архивах на Яндекс диске, как все выглядело на этапе сборки..Zapal, 31 Окт. 20, 19:04

Не стОит , я только поглядеть и хватит . И на этом благодарствую .

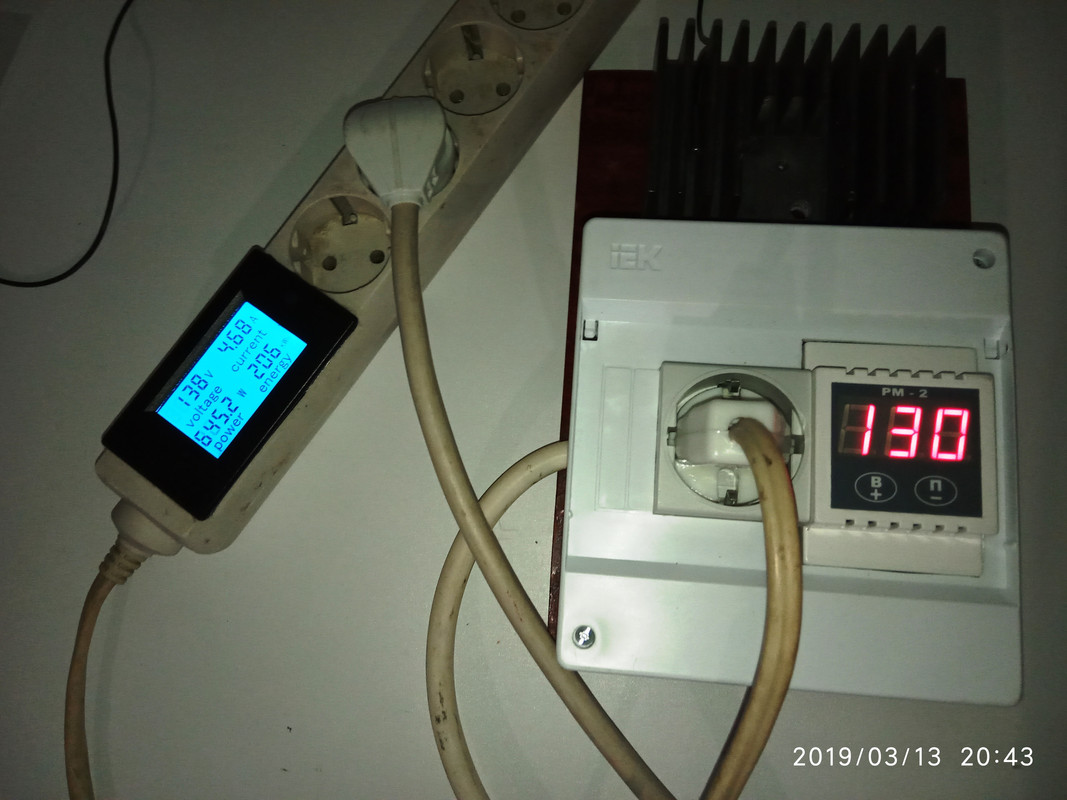

IvanAltay, Может и не прав,но чем колхозить,потом делать под это коробок и т.д,не проще ли и дешевле,купить РМ-2 и успокоиться?Мух кусючий, 31 Окт. 20, 11:06

Дык есть РМ-2 и совершенно не устраивает это говнище. РМ-2 свистит в сеть жутким шумом, даже EMI фильтры третьего порядка не спасают. Жалко мне свои приборы домашние.
http://tabak.aaa22.ru/viewtopic.php?id=54

свистит в сетьIvanAltay, 03 Нояб. 20, 19:07

А как это понять?У меня лет десять РМ-2 сутками работает.Что у меня с сетью?

Что у меня с сетью?FOX65, 03 Нояб. 20, 19:19

РМ-2 и все регуляторы симисторные подобного типа, вбрасывают в сеть ВЧ помехи, которые могут приводить к не стабильной работе любых импульсных блоков питания. Особенно хорошо горят ЖК телевизоры, конкретно модуль подсветки светодиодный.

Добавлено через 10мин.:

Я свой РМ-2 помнится разбирал, там на управление симистором BTA41-800 стоит оптотриак стандартный MOC. Но номер этого оптотриака не помню, мне кажется он без модуля перехода через 0, да и частота коммутации там довольно большая, потому и сильно шумит РМ-2 в сеть.

Дык дома из дорогой электроники только телевизор и есть.Остальным тракторам наверное пофиг.

А как это понять?FOX65, 03 Нояб. 20, 19:19

Да просто. Купил человек оборудование для измерения параметров ЭМС за пару тыщ. условных, и замеренные величины его удивили.
Дело в том, что разложение выходного сигнала устройств , использующих симисторные регуляторы, в ряд Фурье, показывает значительное содержание в нём гармонических составляющих высоких частот.
Для устранения этой проблемы человеку не хватило даже многозвенного фильтра 3го порядка.
Может его уровень радиопомех не устроил, а дросселей и витой пары проводов не нашёл. ))

Газовый котел еще.Ему вредно?А фильтры всякие,которые к теликам предлагают,они помогают?

а дросселей и витой пары проводов не нашёл.Evgeny_Ch, 03 Нояб. 20, 19:37

Всё у меня нормально с дросселями, я их сам делаю.

Я хочу сказать,что необразованному электронщику,как я,ни чего не мешает.Все в доме работает,как положено.

Все в доме работает,как положено.FOX65, 03 Нояб. 20, 19:41

До поры до времени... Почти во всех нормальных импульсных БП есть фильтр EMI. Но он фильтрует лишь часть помех и сам греется в процессе/изнашивается. Можно поставить дополнительные фильтры EMI на чувствительную/дорогую аппаратуру. Типа такого.
https://aliexpress.ru/...earchweb201603_
Довольно просто присоединяется к разным удлинителям сетевым(а многие хорошие ПИЛОТЫ и сами имеют встреный фильтр).

Добавлено через 5мин.:

Газовый котел еще.Ему вредно?FOX65, 03 Нояб. 20, 19:38

А какой у него блок питания, импульсный?

Всё у меня нормально с дросселями, я их сам делаю.IvanAltay, 03 Нояб. 20, 19:40

Вот и хорошо. Говорить об уровне помех желательно используя цифры.
Все преобразовательные устройства их (помехи) генерируют, и все нормальные электронные приборы в своём составе имеют фильтры на входе и выходе, если это необходимо по условиям эксплуатации и в соответствии номам МЭK.
На РМки сертификатов не видел, их использование дело вкуса. ))

А какой у него блок питанияIvanAltay, 03 Нояб. 20, 19:46

А хз,наверное,там плата и все.Но я его через Ресанту стабилизатор.

На РМки сертификатов не видел, их использование дело вкуса. ))Evgeny_Ch, 03 Нояб. 20, 19:52

Вот на мой вкус, сильно фонят они. Делал такой фильтр EMI для РМ-2, на 2,5 кВт он не справлялся.

Добавлено через 1мин.:

Но я его через Ресанту стабилизатор.FOX65, 03 Нояб. 20, 19:54

А какая именно Ресанта? Большая и тяжёлая?

Газовый котел еще.Ему вредно?FOX65, 03 Нояб. 20, 19:38

А то, замёрзнуть можно, если вдруг помеха.
Стабилизатор напряжения + ИБП, и это только начало.))

Добавлено через 2мин.:

Делал такой фильтр EMI для РМ-2, на 2,5 кВт он не справлялся.IvanAltay, 03 Нояб. 20, 19:54

Неправильно делал.
В хорошем фильтре д.б. проходные конденсаторы и емкостной делитель на землю. И габарит сердечника дросселя для таких токов мелковатЪ. Для РЧ помех всё в металлическом корпусе.

Стабилизатор напряжения + ИБП, и это только начало.))Evgeny_Ch, 03 Нояб. 20, 19:57

Это если сеть плохая и вырубается иногда електричество... Если сеть стабильная, надо просто озаботиться фильтрами EMI.

Добавлено через 3мин.:

И габарит сердечника дросселя для таких токов мелковатЪ.Evgeny_Ch, 03 Нояб. 20, 19:57

Нормальный там дроссель/довольно большой, там диаметр провода 2мм (сам мотал, сам измерял под нагрузкой).

Добавлено через 1мин.:

Для РЧ помех всё в металлическом корпусе.Evgeny_Ch, 03 Нояб. 20, 19:57

Нет у меня земли в квартире и таки всё в железном корпусе.

Добавлено через 1мин.:

Пойду, разберу РМ-2. Самому уже интересно стало, почему я от него отказался.

А какая именно Ресанта?IvanAltay, 03 Нояб. 20, 19:54

Да не большая,0,5 квт
