Регулятор мощности для ТЭНов

Волькаgxtkjdjl, 12 Окт. 20, 10:23

?

Вот он,но видно кончились,надо искать.
https://aliexpress.ru/item/1802553336.htmlFOX65, 11 Окт. 20, 05:52

борохло и на АЛИ нет

борохло и на АЛИ нетmarafon, 12 Окт. 20, 19:42

стесняйся , всё там есть , хоть немного сам потрудись в поисках . Тебе дали отправную точку

?marafon, 12 Окт. 20, 19:42

рмв-к. аналог рм 2. погугли. найти не сложно.

найти не сложноgxtkjdjl, 12 Окт. 20, 20:02

когда есть желание найти ...

marafon, http://clamp54.ru/...;product_id=259

Вот он,но видно кончились,надо искатьFOX65, 11 Окт. 20, 05:52

типа того же, вроде. https://aliexpress.ru/..._content=815660

Уважаемые форумчане! У меня в розетке нет заземления. Я хочу попробовать тен 3 кВт с регулятором на твердотельном реле. УЗО на 16А поставлю(ну автомат понятно) или без заземления никак?

Я хочу попробовать тен 3 кВт с регулятором на твердотельном релеsereg0028, 24 Окт. 20, 17:32

Какое именно реле?

или без заземления никак?sereg0028, 24 Окт. 20, 17:32

У меня, в квартире заземления 50 лет не водилось от постройки здания. УЗО - Ето для перфекционистов.

Добавлено через 18мин.:

Я хочу попробовать тен 3 кВт с регулятором на твердотельном реле.sereg0028, 24 Окт. 20, 17:32

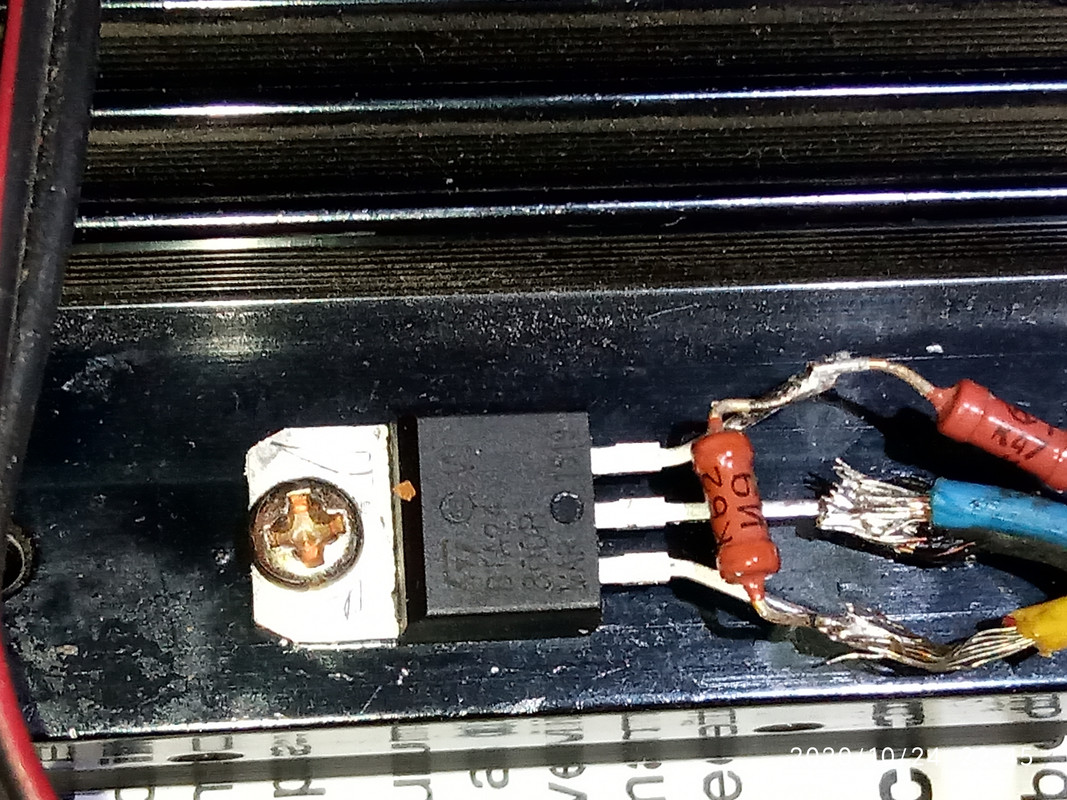

Сегодня, собрал на рассыпухе(только проще и с лучшим радиатором) аналог SSR-25DA. Всего деталей - симистор BTA24-800 и оптопара MOC3063 + три резистора. Получилось деталей для аналога SSR-25DA в 70 рублей(в местном магазине). Если с Али детальки заказывать, получится 40 рублей аналог SSR-25DA.

Добавлено через 2мин.:

Добрые люди, уже давно расковыряли все эти SSR и нарисовали схемы.

Добавлено через 9мин.:

Схема SSR-25DA. Я упростил эту схему, работает отлично с Ардуиной.

sereg0028,
УЗО и Дифавтомат срабатывает от разницы токов через него. Пойдет ток в землю или в руку ему всё равно. При превышении тока утечки сработает. УЗО лучше с небольшим запасом, это касается контактов.
IvanAltay, ему регулятор хочется а не мощный "выключатель". Zero контроль не нужен.

ему регулятор хочется а не мощный "выключатель". Zero контроль не нужен.Рюрик1955, 24 Окт. 20, 18:50

Да можно и регулятор сделать типа РМ-2, только лучше. Предлагаю регулировать мощность не таким быстрым/шумным ШИМ сигналом как в РМ-2, а более длительными импульсами. Допустим, 3 секунды куб греется и 3 секунды отдыхает ТЭН(скважность/мощность 50%) и т.п. Физическая инертность системы у нас большая. Зачем так часто её регулировать? Получится сильно меньше помех в сеть при медленном ШИМ. Есть ещё алгоритм PID.

Добавлено через 10мин.:

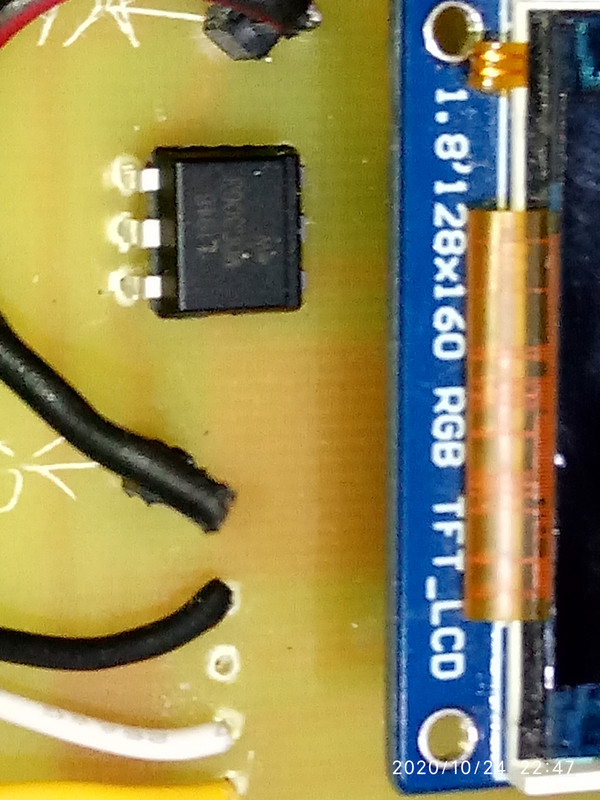

Подключил сегодня свой аналог SSR-25DA к Arduino UNO R3. Лампочку накаливания включает/выключает чётко.
На днях протестирую на ТЭНе 1,8 кВт.

Добавлено через 7мин.:

Кому будет интересно, задавайте вопросы. Всё про этот девайс, будет на моём сайте
http://tabak.aaa22.ru/viewtopic.php?pid=3040#p3040

Зачем какие то заморочки с ваттметрами,арперметрами,мостами...Честное пионерское,имея не одно образование и опыт по электрике,за многие годы,так и не мерил ни разу ни сопротивление тена и до сего дня не знаю,сколько там подаю в милливольтах или микроамперах.Зачем это надо?Поставил на РМке сколько надо и хрен с ней пашет.Мало,добавь,много,так отщелкни и иди,наслаждайся жизнью,а не забивай себе и людям мозги физикой начальной школы.Цена вопроса по покупке РМ-2 (в различных комбинациях,а так же РМВК),копейки,а вещь доступная и очень-очень нужная.(Скупой платит дважды и мне кажется,что это тут собрались одни скупые.Сперва скупили все магазины с амперметрами,а теперь придётся покупать РМки.А ведь надо было сперва почитать форум.((()

Соглашусь...я знаю,какое напряжение по РМВ-К,мне нужно выставить для одного или другого куба,для шлифовки на "болгарке",для включения "паяльного столика" из ТЭНа электрочайника или трансформаторного зарядного устройства(Знаю,говорят нельзя,но всё прекрасно работает).Устанавливал опытным путём,как и ватты подбирал бы.Хоть в "попугаях"...мне,по большому счёту,нужен показомер-регулятор со стабилизацией.

Допустим, 3 секунды куб греется и 3 секунды отдыхаетIvanAltay, 24 Окт. 20, 19:00

При ТЭН-е киловатта в три соседи скажут тебе "большое спасибо". Лампы накаливания при такой работе мигают аж бегом, если проводка не очень. Да и китайские светодиодные и "экономки" тоже.

Физическая инертность системы у нас большая. Зачем так часто её регулировать?IvanAltay, 24 Окт. 20, 19:00

Большая инертность у больших систем.)) У ТЭН инертность никакая.
Иван, прими как аксиому - при дробном перегоне надо подавать в куб постоянную тепловую энергию, т. е. мощность в ТЭН. А при первом перегоне регулировать нечего.

Лампы накаливания при такой работе мигают аж бегомВесельчак Ы, 25 Окт. 20, 09:36

Ёпст... Бывают ещё люди, юзающие лампы накаливания!??

Добавлено через 6мин.:

А при первом перегоне регулировать нечего.Evgeny_Ch, 25 Окт. 20, 21:27

ежу понятно.

У ТЭН инертность никакая.Evgeny_Ch, 25 Окт. 20, 21:27

у куба даже в 30 литров инертность приличная.

Добавлено через 1мин.:

Да и китайские светодиодные и "экономки" тоже.Весельчак Ы, 25 Окт. 20, 09:36

Даже не поперхнутся экономки.

Ёпст... Бывают ещё люди, юзающие лампы накаливания!??IvanAltay, 28 Окт. 20, 20:56

Ты не представляешь наверное, вокруг тебя тоже есть люди, например пенсионеры - которые юзают лампы накаливания.. даже обычные светодиодные, которые не имеют встроенного стабилизатора - а обычные, резистивные сборки - лупят по шарам, модулируемые таким ублюдочным режимом ШИМ..

Ситуация напоминает, когда человек с насморком - бздит в переполненном лифте.. Я ничего не чувствую - а на остальных мне насрать.. Есть и такие гандоны в нашей жизни.. Увы..

Уважайте своих соседей - господа самогонщики, они тоже люди..

у куба даже в 30 литров инертность приличная.IvanAltay, 28 Окт. 20, 20:56

Предлагаю оценить в цифрах по паропроизводительности, или заглянуть в куб через 5-6 секунд после отключения ТЭН.
Через 3 заявленные секунды в колонне будет 0 теоретических тарелок.

Через 3 заявленные секунды в колонне будет 0 теоретических тарелок.Evgeny_Ch, 29 Окт. 20, 09:23

3 секунды, чисто теоретически/от балды взял интервал.
Сейчас, у всех нержавеющие ТЭНы типа 3/1кВт или 3/1,5кВт. Если сделать схему с парой симисторов и медленным ШИМом, допустим секунда, вообще скачки в сети будут не чувствительные. Допустим один ТЭН на 1кВт, работает постоянно, а второй и третий ТЭН уже регулируем последовательно/параллельным включением. Тут уже не избежать PID регулирования. Завтра, попытаюсь нарисовать свою идею в виде схемы.

Добавлено через 2мин.:

даже обычные светодиодные, которые не имеют встроенного стабилизатора - а обычные, резистивные сборкиZapal, 29 Окт. 20, 02:44

Такие ещё производят? Давно таких не встречал. Даже самые дешманские лампочки, теперь имеют стабилизацию тока.

Добавлено через 16мин.:

Ты не представляешь наверное, вокруг тебя тоже есть люди, например пенсионеры - которые юзают лампы накаливания..Zapal, 29 Окт. 20, 02:44

Лет 10 назад, мне бабуля соседка пожаловалась на большие счета за электричество, я пришёл и ввернул ей две светодиодные лампочки вместо 2шт накаливания на 100 Вт. Я в то время занимался торговлей такими лампочками, поставил за свой счёт(хоть в те времена они ещё довольно дорогие были, не крахоборить же бабку). В этом году, умерла бабуля, старая уже была сильно(царство ей небесное).
Вот теперь, стрёмные/древние эти лампы накаливания, могут себе позволить только богатые люди. Таких перфекционистов я тоже встречал.

Добавлено через 13мин.:

Вообще, моя регулировка ТЭНов очень проста. У нас, целых три нагревательных элемента и можно устроить пропорциональное управление даже шумными симисторами. Основная идея, часто работающий/регулирующий симистор нужно шунтировать одним из ТЭНов.
Я ещё в 2018 году это предлагал. Даже с таким кошмарным фазочастотным регулятором как SSR-40VA, у меня регулятор не сильно в сеть шумел. Да и ЭМИ фильтры, пока ни кто не отменял.

Добавлено через 1ч. 23мин.:

Упрощённая схема аналога твердотельного реле SSR-25DA для управления логической единицей 5В например Arduino UNO R3.

Для логической единицы 3.3В, нужно будет резистор R1 пересчитать.

Добавлено через 1ч. 13мин.:

Думаю, примерно такую схему регуляции медленным ШИМом осуществить.

К1(понятно что будет симистор со схемой управления перехода нуля) - есть общий выключатель ТЭНа(в т.ч. для аварийных ситуаций/безопасность).
К2 и есть симистор регулирующий мгновенную мощность нагрева. Только К2 будет постоянно включаться/выключатся по протоколу длинного ШИМ. Допустим, при трёх ТЭНах по 1кВт, будем иметь минимальную мощность нагрева 1,5 кВт и максимальную 2кВт. И довольно плавная регулировка от 1,5кВт до 2кВт(без мерцаний антикварных лампочек у соседей и без выхлопов EMI в общую силовую сеть).

Добавлено через 12мин.:

Zapal, как тебе такая реализация медленного ШИМ?

Zapal, как тебе такая реализация медленного ШИМ?IvanAltay, 30 Окт. 20, 18:04

Это на форуме сделано еще лет 10 назад.. я тоже много раз - пытался втолковывать о преимуществах такой коммутации. вот например.. [сообщение #13498012]
Но наш народ - нереально разогнать на новшества.. Али Экспресс и китайский диммер - это наше все.. ))

я же медленными ШИМ не пользуюсь..

У меня ШИМ чоппер. на частоте 25 кГц. с выходом по постоянному току и регулировкой от 0 до 99,9% мощности. с ОС по давлению или напряжения.. Без помех.

IvanAltay, Может и не прав,но чем колхозить,потом делать под это коробок и т.д,не проще ли и дешевле,купить РМ-2 и успокоиться?Мне эти схемки собрать легко и просто,но смысл в чём всего этого самопала?Если всё выписывать,то пересылка дороже двух РМок вылезает.Для утверждения,что вот мол Я,САМ ,СОТВОРИЛ!,а спирту от этого до фени.
