Первый раз работаю с ректификационной колонной.

Добавлено через 1мин.:

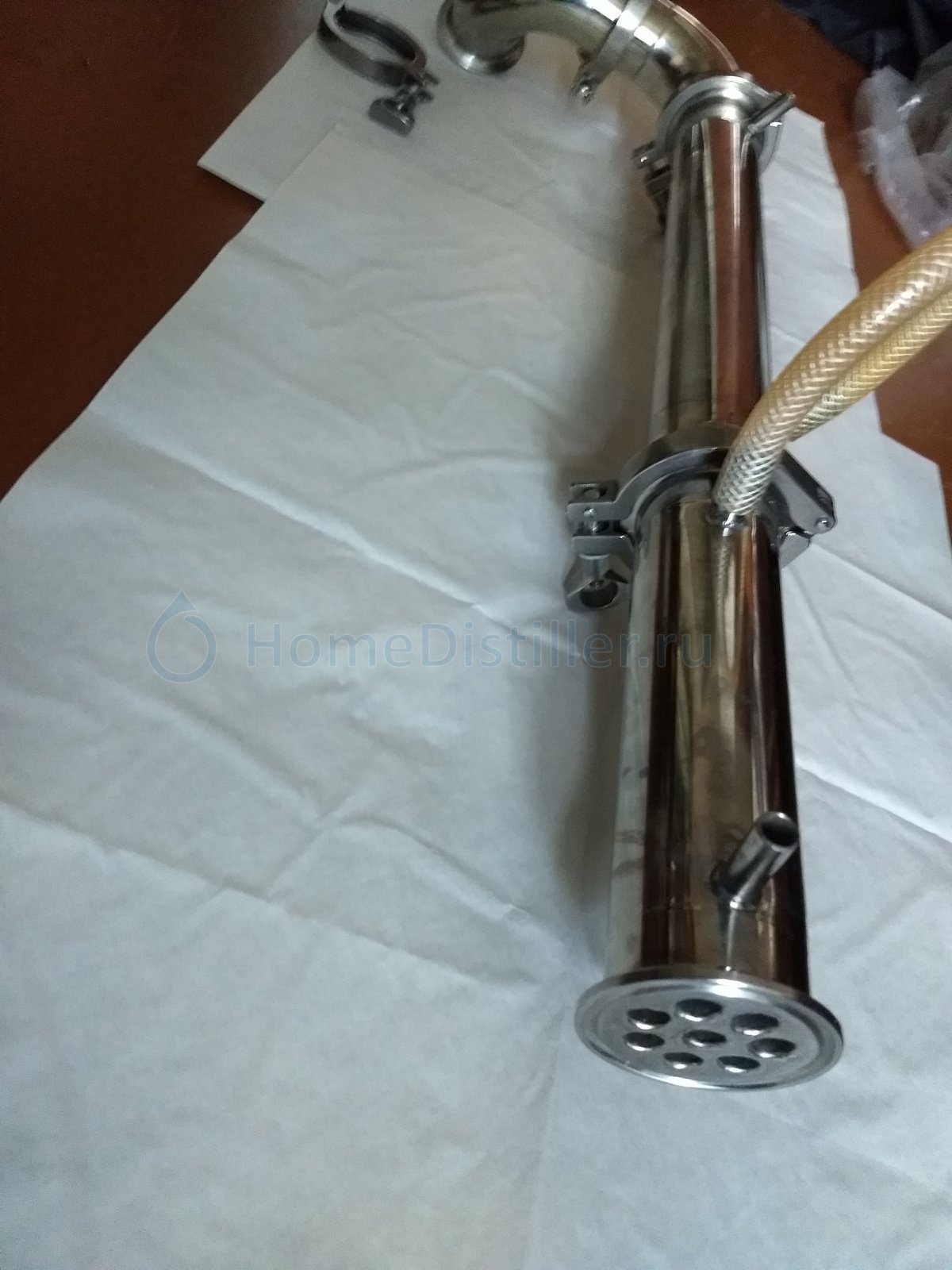

В таком вот положении от вертикали располагается дефлегматор так как в потолок упирается

Добавлено через 1мин.:

Ну на 90° развернуть вправо!

Добавлено через 7мин.:

Узел отбора 8см+два отвода 90°+26см=34см хода пара до дефлегматора. Вот и пришло в голову.

Добавлено через 6мин.:

Добавлено через 1мин.:

Верх открыт.

открытие, совершенно не влияющее на стабильность нагрева?француз, 17 Июня 22, 18:30

Влияет, если только бывают сквозняки, да и то в разы меньше, чем на неутепленные царги.
При отборе по жиже +/- пару процентов, при VM вообще пофиг стабильность нагрева.
Один хрен аргумент экономии электричества заставляет утеплять куб, халявы в наше время нет.

При работе по автоматике давления сквозняки не страшны.

Имхо главное утеплить и отвертикалить царгу и посчитать мощность утилизируемую в дефлегматоре при работе на себя... Чтобы определить скорость отбора.
Мощность определяется как произведение М воды(кг/сек)× 4.2×(Твых- Твх) разница температур воды на входе и выходе дефлегматора...

Чтобы определить скорость отбора.Beeruk, 18 Июня 22, 10:34

А что нам даёт определение утилизируемой дефлегматором мощности в плане определения скорости отбора?

А что нам даёт определение утилизируемой дефлегматором мощности в плане определения скорости отбора?Dry Gin, 19 Июня 22, 20:29

контролируемое флегмовое число...

контролируемое флегмовое число...Beeruk, 20 Июня 22, 14:48

Что нам даёт знание флегмового числа? Какое-то есть самое что ни на есть правильное флегмовое число?

Какое-то есть самое что ни на есть правильное флегмовое число?Dry Gin, 20 Июня 22, 23:12

Ну есть мнение, что флегмовое число должно быть не меньше 3-4 для того чтобы колонна не выходила из стабильного режима работы...

Beeruk, а на другом ФЧ будет нестабильный режим? Что такое нестабильный режим?

Что такое нестабильный режим?Dry Gin, 21 Июня 22, 13:03

К чему ты ведёшь? Хочешь что-то выяснить или что-то доказать или просто пообщаться? Я что-то не пойму тебя...

Beeruk, да просто хотел уточнить алгоритм действий после определения утилизируемой дефлегматором мощности. Ну и про нестабильный режим стало интересно.

просто хотел уточнить алгоритм действийDry Gin, 21 Июня 22, 14:02

Зная какая мощность доходит до дефлегматора, не нужно заморачиваться с выяснением теплопотерь по разным хитрым схемам и можно установить такой отбор, чтобы не цедить по каплям и в тоже время обеспечить необходимое, для работы колонны, количество возвращаемой флегмы...

Beeruk, ну, допустим я выяснил, что у меня до дефлегматора доходит 1.5 кВт. Какую начальную скорость отбора установить?

доходит 1.5 кВт. Какую начальную скорость отбора установить?Dry Gin, 21 Июня 22, 20:30

Рекомендуют не больше цифры проводимой мощности в литрах... можно меньше...

РекомендуютBeeruk, 21 Июня 22, 21:19

Ясно)

Dry Gin, ссучиваешься, Джинни. 2 дня спрашивал о том, что и сам знаешь. Потом "ясно" и всё на этом. Че там тебе ясно? Иль до этого не знал про это? А если не согласен, то лень пару слов написать? Дохуя тут таких было. Типа профессора. Всё знают, но лень ответить. С умным видом строят из себя не знай кого. Такой же становишься!
Зы. В полемику вступать желания нет.

Robohim, да в том-то и дело, что мне ничего не ясно. Просто аргумент "рекомендуют" для меня не является аргументом. А других аргументов видимо нет. Мне бы самому хотелось узнать, как же всё-таки принимается решение о выставлении начальной скорости отбора. Лично свои скорости я находил эмпирическим путём.

свои скорости я находил эмпирическим путём.Dry Gin, 22 Июня 22, 07:54

Аналогично... При этом ориентируясь на рекомендации коллег, которые уже съели собаку на этом и проверяя результат органолептически и по ГХ...

А не проще по нижнему датчику определить максимальную скорость отбора ?

Beeruk, да это понятно, что эмпирическим. Просто ну ведь нет смысла заморачиваться с описанной тобой процедурой замера утилизируемой мощности и в итоге получить рекомендацию ФЧ примерно 3-4, согласись. А после всего ещё и эмперически искать.

А не проще по нижнему датчику определить максимальную скорость отбора ?Моржов, 22 Июня 22, 08:31

Вот это интересно. Как это сделать?
