Первый раз работаю с ректификационной колонной.

Добрый вечер. сейчас у меня идет рект промерил все температуры воды продукта на входе выходе самому любопытно стало оно мне для перегонки не надо. А что скажете про моё ,,железо" вопросов нет?

А что скажете про моё ,,железо"restar, 30 Июня 22, 17:17

Фуфайка села как влитая, молодец, отлично придумал.

Добавлено через 17мин.:

Чего то ты перемудрилDIMA1965, 30 Июня 22, 16:20

Дим, сдаюсь)

Фуфайка села как влитая, молодец, отлично придумал.Dry Gin, 30 Июня 22, 18:26

отличная теплоизоляци ни каких затрат легко убирается. а что скажешь про элклапан с регулировкой. вот этот в резерве.

а что скажешь про элклапан с регулировкой.restar, 30 Июня 22, 21:49

Я уважаю изобретательство, особенно если оно несёт пользу людям. Не знаю, что там внутри, но думаю, ты вложил в него весь свой опыт, знания и душу.

ПОМОР29,

Коллеги, кто подскажет, на оправку какого диаметра надо намотать димрот из медной трубки 9,5мм наружнего, чтоб влезал в трубу 2" (48мм)?

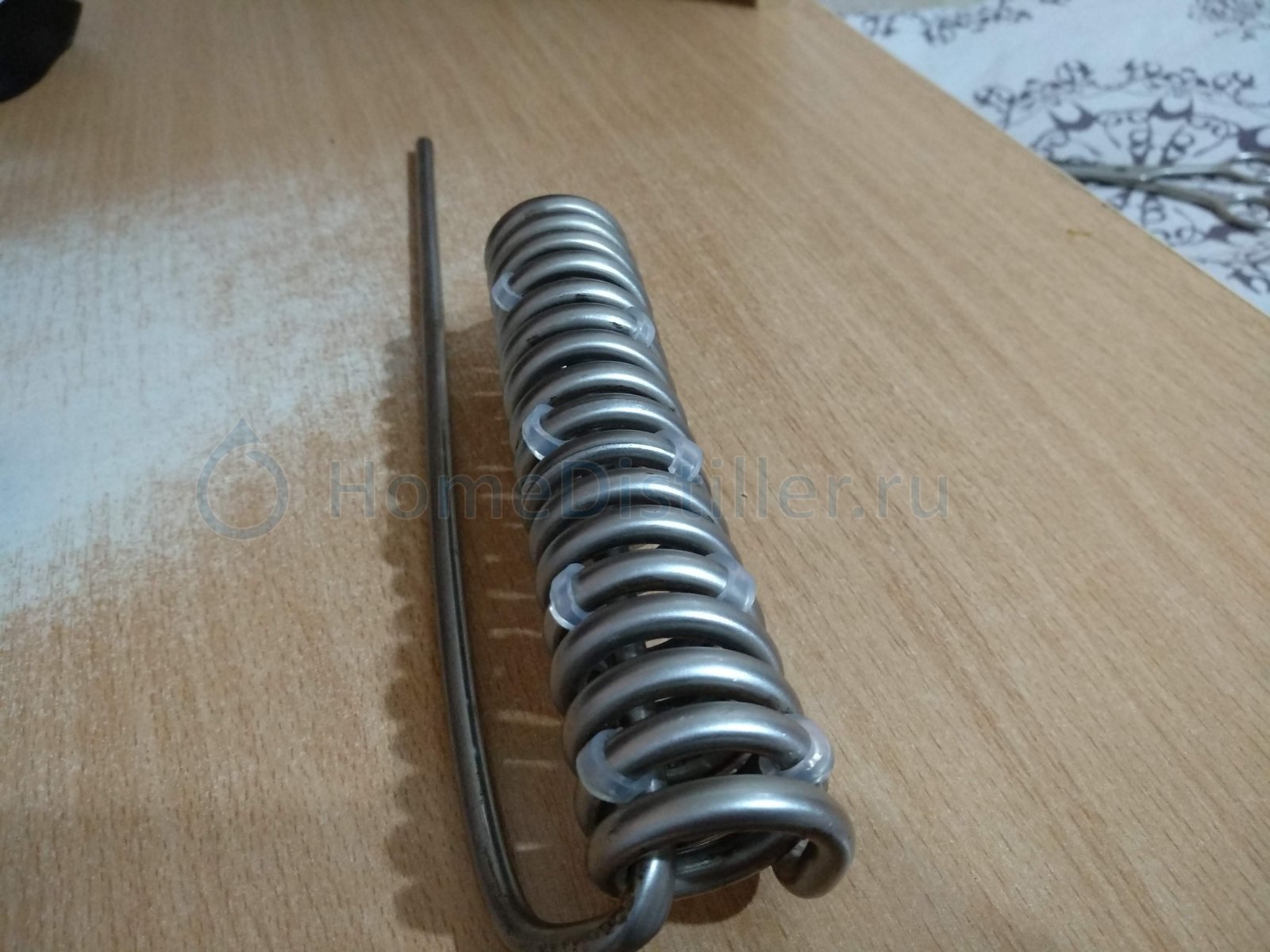

ПОМОР29, 23...26мм. ( надо зазор немного оставить между димротом и стенками царги. ) И на витки несколько силиконовых колечек можно напялить .

Коллеги, добрый день!
Вот и добрался я до этого раздела форума, наконец
До этого несколько лет занимался дистилляцией. Прямоток, колпачковые колонны и т.д. Всё оборудование ХД4.

Сейчас решил пойти немного дальше, для этого слегка закупился оборудованием ХД2 (тут перечислю только нужное для дальнейший вопросов):
• Куб ХД-27/ун maxima (D320)
• Нагревательный элемент Ariston с термоконтактами 3,0 кВт
• Высокоточный регулятор/стабилизатор мощности РМЦ-3-3500
• Узел нижнего отбора ХД-2d
• Царга ХД-2d-1000 с насадкой СПН – 2 штуки!
• Переходник ХД-2d (Кламп 2.0" (DN50)) - МЦ (между царгами)
• Дефлегматор ХД-2d-3000 (наклонный)

Поскольку опыта работы с этим оборудованием у меня не было, то возникает масса вопросов:
1. Правильно ли я понимаю, что «этажерка» снизу вверху будет выглядеть как: УНО -> Царга -> Переходник между царгами -> Вторая царга?
2. Есть старт-стоп. При такой схеме подключения где ловить температуру? Либо меду УНО и первой царгой, либо между двумя царгами. Вариант «под дефлегматором» вроде бессмысленный.
3. Как будет выглядеть алгоритм от и до? Разгон, стабилизация, отбор голов, отбор тела. На что ориентироваться? Какую дельту по температуре считать приемлемой? Когда заканчивать отбор тела?
4. Если я правильно понимаю характеристики оборудования, то на мощности 2500-2600 я могу отбирать 150 мл голов в час и 2000 мл тела в час?
5. Как правильно работать с УНО?

В общем тут у меня пока методологическая яма
Буду безгранично рад любой науке от завсегдатаев этой ветки. Учиться люблю, усваивать готов ))

iceekb,

При такой схеме подключения где ловить температуруiceekb, 12 Авг. 22, 10:56

В твоём варианте лучше между царгами.

Как будет выглядеть алгоритм от и доiceekb, 12 Авг. 22, 10:56

Включаешь разгон на полную мощность, в твоём случае 3 кВт. При достижении 70° в градусника (у тебя он стоит между царгами) включаешь охлаждение и переходишь на рабочую мощность. Залёт ставишь 0,2-0,3 и следишь за АД, при изменении АД на 3 единицы меняешь температуру на 0,1°. Твой старт-стоп остановит отбор тела.
Мощность определишь для своего конкретного случая, поставишь для начала 1,5 кВт и будешь прибавлять по 100-50 вт до захлеба колонны. Твоя рабочая мощност примерно на 10% меньше мощности захлеба. Когда определишь рабочую мощность от неё определишь скорость отбора и скорость отбора голов. Количество голов 10% от АС.
По УНО тебе подскажет кто-нибудь кто работает с УНО, я работаю с ПБ.

При достижении 70° в градусника (у тебя он стоит между царгами) включаешь охлаждение и переходишь на рабочую мощность. Залёт ставишь 0,2-0,3 и следишь за АД, при изменении АД на 3 единицы меняешь температуру на 0,1°.Дяптя, 12 Авг. 22, 11:27

.

Как-то мы миновали отбор голов
1. Захлёб примерно поймал, с мощностью понял. Видимо после стабилизации на мощности отобрал головы по проценту (10%), а уже потом, начав отбор тела фиксирую температуру которую считать за отчётную? Верно?
2. Для окончания отбора тела нет смысла следить за температурой в кубе, ориентироваться только на старт-стоп?

отобрал головы по проценту (10%),iceekb, 12 Авг. 22, 11:44

Головы составляют 2-3% АС, их и надо отбирать покапельно (50-100 мл/час). Потом надо освободить колонну от остатков, т.н. подгольвья. Для этого можно на рабочей скорости или на половинной отобрать 2 объема колонны (для 1,5 метра насадочной это будет примерно 2х400мл=800мл).

Головы составляют 2-3% АСМиколаич, 12 Авг. 22, 11:55

Вот мнения и разделились )

Потом надо освободить колонну от остатков, т.н. подгольвья. Для этого можно на рабочей скорости или на половинной отобрать 2 объема колонны (для 1,5 метра насадочной это будет примерно 2х400мл=800мл).Миколаич, 12 Авг. 22, 11:55

Странная схема... т.е. не важно сколько по объему продукта в кубе залито, объем т.н. подголовий будет всегда одинаков? Удивительно

Схема при которой на постоянной (малой) скорости отбирается 10% голов для меня кажется более логичной. Ну на крайний случай по запаху.

P.S. У меня исключительно сахарная брага, результат с которой идет на настойки.

Как правильно работать с УНО?iceekb, 12 Авг. 22, 10:56

Для начала алгоритм такой:
- при 90 в кубе открыть УНО на 1 к/сек. и уменьшить скорость отбора на треть.
- при 94 в кубе 2 к/сек и уменьшить отбор еще на треть
- при 96 в кубе 3 к/сек и сменить емкость на спирт 2 сорта (оборотка) и уменьшить скорость еще на треть.
Далее на сколько хватит терпения. Я обычно при залете заканчиваю отбор, даю колонне 30 минут поработать на себя, выдавить сивуху максимально вниз. Потом открыть нижний узел отбора на всю и слить остатки спирта из колонны.

Добавлено через 1мин.:

Странная схема... т.е. не важно сколько по объему продукта в кубе залито, объем т.н. поголовий будет всегда одинаков? Удивительноiceekb, 12 Авг. 22, 11:59

Вот по этому и нет смысла использовать на большом объеме насадочной части (привет 3") малые кубы.
Схема не странная. Все головы после многочасового кипячения куба будут в колонне. Эти 2-3 % и зависят от объема АС в кубе. И время отбора тоже.

Добавлено через 1мин.:

Схема при которой на постоянно (малой) скорости отбирается 10% голов для меня кажется более логичной.iceekb, 12 Авг. 22, 11:59

Некоторые делают и так. Но ты все эти 10% собрался в каналью/на мангал пускать?

Ты все эти 10% собрался в каналью/на мангал пускать?Миколаич, 12 Авг. 22, 12:00

Ну при работе с колпачковой колонной я так и делаю, 10% на мангал

iceekb, извини, пропустил стабилизацию колонны (работа на себя) и отбор голов. После того, как включил воду и перешёл на рабочую мощность колонна должна поработать на себя. Время на любителя, я гоняю 2 часа, есть люди которые гоняют на себя по 8 часов, есть по полчаса.
После работы на себя отбираешь головы по объему (возможно потом будешь определять по запаху). После отбора голов отбираешь тело. Минут через 10-15 после начала отбора тела фиксируешь температуру спиртовой полки и к ней прибавляешь залёт. Если температура при отборе тела отклоняется от температуры отбора голов больше чем на 0,1°, значит скорость отбора завышена.

схема 10% голов для меня кажется более логичнойiceekb, 12 Авг. 22, 11:59

10% это классика, остальное личный опыт. Я работаю с ЦП и отбираю 5% голов сразу и ещё 2% из под ДЭФа во время погона, итого 7%.

10% это классика, остальное личный опыт.Дяптя, 12 Авг. 22, 12:08

Видимо это я для начала и возьму за отправную точку. Надо научиться в общих чертах работать с этим "конфигом", тонкости будем познавать после усвоения базы

В целом алгоритм не особо отличается от работы с колпачковой колонной. Всё плюс-минус так же.
С головами вроде всё понятно. Остановку буду делать по старт-стопу (видимо в районе 96-97 градусов в кубе). УНО администрировать по температуре в кубе.
Я считал, что тут всё совершенно иначе выглядит уже даже в базовых принципах... выходит ошибался

iceekb, можно первые 5% голов пускать на мангал/омывайку, а вторые 5% копить для последующей переработки. Как вариант.

Добавлено через 3мин.:

4. Если я правильно понимаю характеристики оборудования, то на мощности 2500-2600 я могу отбирать 150 мл голов в час и 2000 мл тела в час?iceekb, 12 Авг. 22, 10:56

Это не так. Твоя рабочая мощность будет где то в районе 1,7-1,8кВт, отбор тела прим. 1--1,2 л/ч., головы 100мл/ч

Потом надо освободить колонну от остатков, т.н. подгольвья. Для этого можно на рабочей скорости или на половинной отобрать 2 объема колонны (для 1,5 метра насадочной это будет примерно 2х400мл=800мл).Миколаич, 12 Авг. 22, 11:55

вот это понять не могу. идёт рект всё разложилось по полочкам, пока в кубе есть спирт он будет "идти" на верх оставляя всё с Т кипения выше спирта на нижних тарелках. остановили, слили, продолжили рект. Что будет дальше, в колонну продолжает поступать пар(спирт, сивуха, вода). Снова всё разложится по полочкам-тарелкам или что другое произойдет?

Странная схема... т.е. не важно сколько по объему продукта в кубе залито, объем т.н. подголовий будет всегда одинаков? Удивительноiceekb, 12 Авг. 22, 11:59

Странная... не понятная.

iceekb,

Я работаю с ЦПДяптя, 12 Авг. 22, 12:08

Подумай о Царге пастеризации
(Хоть и в ущерб высоте , но вещь стОящая)

Это не так. Твоя рабочая мощность будет где то в районе 1,7-1,8кВт, отбор тела прим. 1--1,2 л/ч., головы 100мл/чokun, 12 Авг. 22, 12:34

Жаль... но посмотрим конечно. Эксперимент с "точкой захлеба" проверду в первую очередь
Получается скорость чуть выше той, с которой я работал на колпачковой колонне, при мощности 1,5.

Подумай о Царге пастеризации
(Хоть и в ущерб высоте , но вещь стОящая)Моржов, 12 Авг. 22, 13:00

Думал... читал... как-то пока не пришел к ней.
