Smegol Студент Братск 18
Отв.14860  13 Дек. 21, 18:33
Объясняю как в моём случае на самой платке BMP 280 Есть заводские перемычки заводскую убрал другую спаял
i.jpg Доступная автоматика HelloDistiller на Ардуино Мега 2560. Автоматика.
MIND Специалист Пермь 136 99
Отв.14861  14 Дек. 21, 16:26
Есть заводские перемычки заводскую убрал другую спаялSmegol, 13 Дек. 21, 18:33
Что то со зрением. Нифига не вижу. Но за старание спасибо.
demyan2 Доктор наук Уфа 702 75
Отв.14862  14 Дек. 21, 16:52, через 27 мин
https://radioprog.ru/post/788

Тут написано
а мне пришел датчик он даже не сканируется , экран выдает 0х27 а этот молчит.
sachalin-1 Магистр Куйбышев 261 82
Отв.14863  14 Дек. 21, 17:47, через 55 мин
Тут написаноdemyan2, 14 Дек. 21, 16:52
Ну вот, другое дело.
Только ссылка может не заработать, а вот это останется у нас: Взаимодействие BME280.docx
dimato Кандидат наук Волгоград 381 170
Отв.14864  14 Дек. 21, 18:08, через 21 мин
sachalin-1, Выложи это здесь. [Простая автоматика на Ардуино Мега 2560 из готовых элементов] . А то здесь затеряется.
demyan2 Доктор наук Уфа 702 75
Отв.14865  16 Дек. 21, 10:14
Вопрос про термостат, где выставить мощность нагрева в режиме термостата?
kulijkin Бакалавр Камышин 96 51
Отв.14866  16 Дек. 21, 12:37
Вопрос про термостат, где выставить мощность нагрева в режиме термостата?demyan2, 16 Дек. 21, 10:14
В настройках "разваривание зерновых" или "варка зерно". Как-то так параметр называется.
Вспомнил одна из этих настроек:
Power Varka Zerno =
или Power Razvar Zerno =
sachalin-1 Магистр Куйбышев 261 82
Отв.14867  22 Дек. 21, 17:18
Выложи это здесьdimato, 14 Дек. 21, 18:08
Прошу прощения: выложил, удалил.
longbearder Студент Москва 10
Отв.14868  07 Янв. 22, 11:34
Добрый день!
Очень медленный процесс отбора тела при фракционной ректификации.
Температура воды охлаждения 9С, скорость 2л/минуту.
Температура насадки 77,8С
Отбор доходит до 23% и уходит в Стоп с возвратом к 13%.
Больше 23% не увеличивается.
Как думаете в чём может быть дело?
kulijkin Бакалавр Камышин 96 51
Отв.14869  07 Янв. 22, 11:56, через 23 мин
Очень медленный процесс отбора тела при фракционной ректификацииlongbearder, 07 Янв. 22, 11:34
Какая конфигурация оборудования? Где расположен "жёлтый" датчик температуры?
Посмею предположить, неверно определена мощность колонны, если маленькая мощность и спирт не успевает набраться в требуемом количестве. Возможно плохо утеплена колонна плюс скачки температуры в помещении и "жёлтый" датчик переохлаждается флегмой. Непонятно начальная цифра ШИМа какая стоит в настройках? 23%? В идеале при правильно подобран ном дросселе на клапан ШИМ отбора в начале допустим 50%, должен вырасти до 100%, а потом опускаться до 10%.
dimato Кандидат наук Волгоград 381 170
Отв.14870  07 Янв. 22, 12:10, через 15 мин
kulijkin,
В идеале при правильно подобран ном дросселе на клапан ШИМ отбора в начале допустим 50%, должен вырасти до 100%, а потом опускаться до 10%.kulijkin, 07 Янв. 22, 11:56
Не путай новичков. Я могу сказать что шим не меняется, и при первом стопе перехожу на отбор хвостов или что в конце отбора тела чуть снижается ШИМ. Или еще вариант снижается по температуре куба и т.д. и т.п.
Как думаете в чём может быть дело?longbearder, 07 Янв. 22, 11:34
В твоих начальных установках. Скетч какой?
longbearder Студент Москва 10
Отв.14871  07 Янв. 22, 12:44, через 35 мин
использую скетч 357i
силовая классическая 4 клапана от Алекс лунга
simple version 1
Отбор по объёму с помощью датчиков наполнения приёмной ёмкости.
Режим фракционной ректификации. количество фракций 3.
Начальный отбор установлен 33%. Уменьшение на 10%. Увеличение на 5%.

Добавлено через 4мин.:

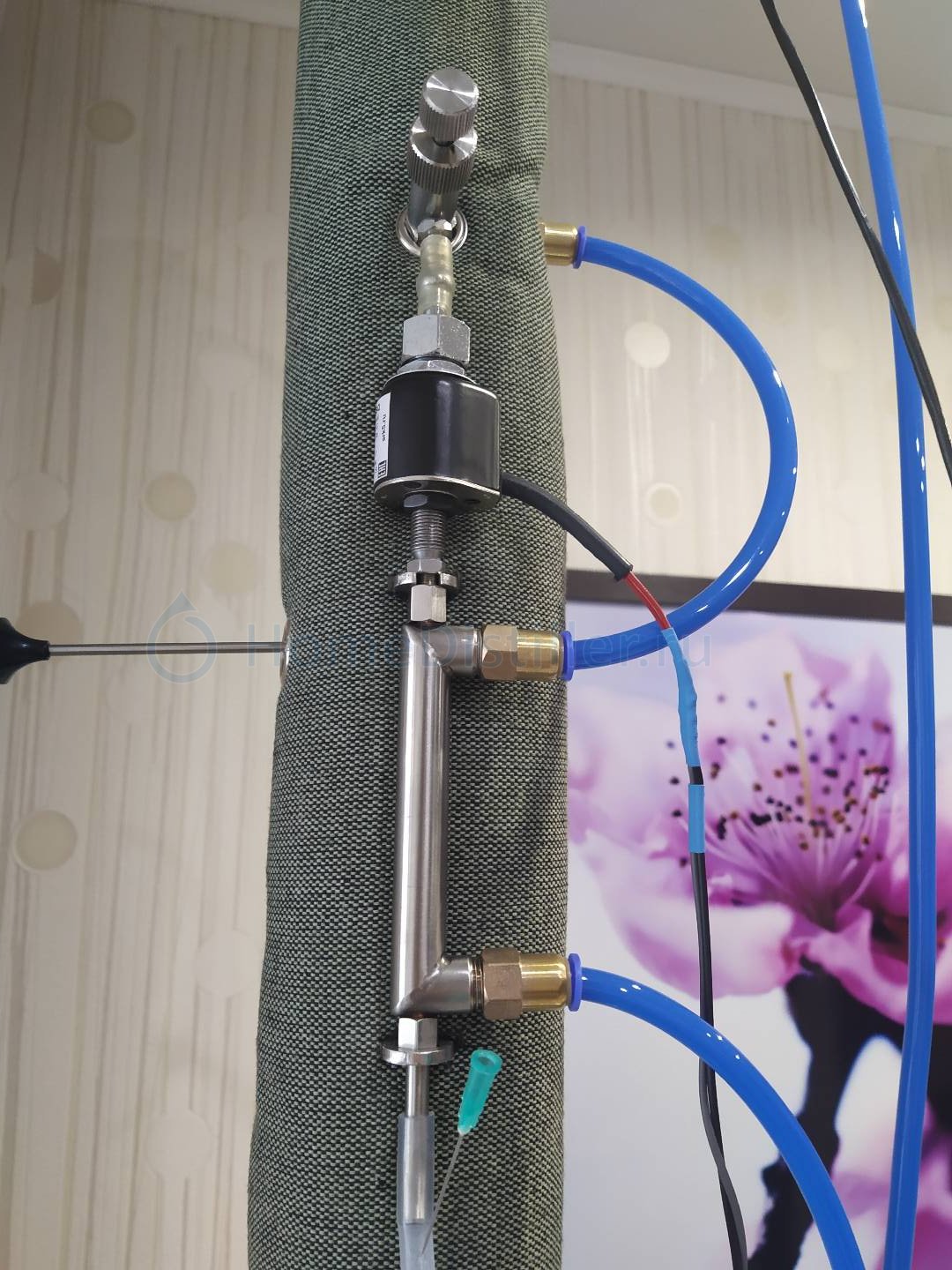

колонна утеплена синтетическим утеплителем. Что то вроде неопрена. С наружи одел в хб чехол, чтобы утеплитель не изнашивался.
1641548784172.jpg Доступная автоматика HelloDistiller на Ардуино Мега 2560. Автоматика.
Mim Кандидат наук Ульяновск 395 55
Отв.14872  07 Янв. 22, 13:32, через 48 мин
Очень медленный процесс отбора тела при фракционной ректификации.longbearder, 07 Янв. 22, 11:34
только при фракционной? Или приобычной быстрее???
longbearder Студент Москва 10
Отв.14873  07 Янв. 22, 13:47, через 16 мин
Использовал только этот режим.
Но перед этим при отборе спирта сырца на простой дистиляции процесс был очень не быстрым.
Mim Кандидат наук Ульяновск 395 55
Отв.14874  07 Янв. 22, 13:53, через 6 мин
очень не быстрымlongbearder, 07 Янв. 22, 13:47
какой нагрев в кВт Тен? Индукция? Объем куба? Сколько залито, ну не видим всей картины, сколько по времени , брага сахарная?
longbearder Студент Москва 10
Отв.14875  07 Янв. 22, 14:10, через 17 мин
в рабочем режиме тэн 800 кВт (при разгоне подключаются два по 1100).
Куб 35 литров. Залито 24 литра.
Брага сахарная.
Литр отбирается почти за 3 часа.
Mim Кандидат наук Ульяновск 395 55
Отв.14876  07 Янв. 22, 14:13, через 4 мин
рабочем режиме тэн 800 кВтlongbearder, 07 Янв. 22, 14:10
если это при перегонке браги, то вдувай максимум или холодильник не справляется?на сколько знаю у большинства 3квт тэны стоят, на этой мощности 40-50л браки можно отогнать за 3-4часа
dimato Кандидат наук Волгоград 381 170
Отв.14877  07 Янв. 22, 14:15, через 3 мин
Mim, Еще добавил бы от себя. Диаметр трубы. высота, насадка. Хотя эти вопросы не в этой теме. Автоматика отрабатывает штатно? Может просто надо подтянуть теорию ректификации? Что значит медленный процесс? Чисто от себя, лучше перевернуть клапан отбора. Как у тебя, столб жидкости старается открыть клапан. Скетч желательно использовать последний, например 3,61 от Максима. Почему симплед 1? Если хочешь напиши в личку, помогу.
Mim Кандидат наук Ульяновск 395 55
Отв.14878  07 Янв. 22, 14:17, через 2 мин
simple version 1longbearder, 07 Янв. 22, 12:44
А что не 0?
dimato Кандидат наук Волгоград 381 170
Отв.14879  07 Янв. 22, 14:17, через 1 мин
longbearder,
в рабочем режиме тэн 800 кВт (при разгоне подключаются два по 1100).longbearder, 07 Янв. 22, 14:10
Наверно 800 ватт.
Литр отбирается почти за 3 часа.longbearder, 07 Янв. 22, 14:10
При такой рабочей мощности это нормально
