Простая бюджетная система контроля ПГ

если не прокатит подключу подпитку от водопровода (через жиклёр или кран).gxtkjdjl, 09 Марта 21, 15:31

Прошу прощения, но это полная херня! Или недольёшь, или перельёшь - в обоих случаях будет алипиздикеншварц.

а тут как прокатывает?

а тут как прокатывает?gxtkjdjl, 11 Марта 21, 12:19

Ты сам-то смотрел видушник? Чел показывает эл.клапан на подаче воды. Что касается отверстия в шайбе из фторопласта, то он также поясняет.
Про электроды он стрындел, обозвав нижний "землёй". "Землёй" является корпус скороварки, а оба электрода изолированы от верхней гайки (залита силиконом, скорей всего аквариумным).
А теперь глянь сколько эта прибамбаса стоит https://samogon-i-vodka.ru/catalog/591/49913/ Тебе тугрики ляжку жмут?

Михаил_761,я и не собираюсь это покупать, я к тому что на моё:

если не прокатит подключу подпитку от водопроводаgxtkjdjl, 09 Марта 21, 15:31

(как в видосе подключёно) ты ответил:

это полная херня! Или недольёшь, или перельёшь - в обоих случаях будет алипиздикеншварц.Михаил_761, 10 Марта 21, 17:07

Добавлено через 3ч. 43мин.:

если не прокатит подключу подпитку от водопроводаgxtkjdjl, 09 Марта 21, 15:31

через клапан имел ввиду а не напрямую в пароген

gxtkjdjl, делай как хочешь. Предупреждаю, что без предварительного подогрева воды твои потуги обречены на провал. Ещё раз внимательно глянь видео в той части, где показана приёмная банка для СС и скорость истечения оного в банку. А теперь перенеси увиденное на своё оборудование 50 литров, которое потребует существенно большее кол-во пара (причём "острого") за единицу времени. Полагаю, что дальше сам додумаешь - что, куда, зачем и почему.
К сведению, у меня с НБК ХД/4 СС (65-70%об.) льётся в банку струёй 2,5-2,7л/час.
Для того, чтобы увеличить этот показатель и, как следствие, уменьшить время перегонки браги перенёс пред. подогрев на "паук" слива барды в каналью (см.фото). Кроме того, что сим действием поднял температуру подаваемой воды в ПГ до 95-96гр.С, так вдобавок попутно увеличил объём нагреваемой воды в теплообменнике.

Добавлено через 3дн. 5ч. 21мин.:

gxtkjdjl, глянь оптические датчики уровня https://www.mirasu.ru/upload/autonics_doc/od2010.pdf

...по возможности перенеси свои сообщения и видосу по нпг в эту...

По просьбе Михаила переношу сообщение в эту тему.

" В связи с тем, что нынешний НПГ я буду использовать в дистилляции, начал сборку новых НПГ.
Их будет 3 шт:
Один на НБКа с Метанольной Колонной - 6 кВт
Второй на Эпюрационную и Разгонную К. - 3 кВт
Третий на Ректификационную, Сивушную и Колонну Окончательной отчистки - 6 кВт."


Спрашивают схему подключения НПГ
Вот набросал...

181,01 руб. 5%СКИДКА | Электрический регулятор напряжения, 4000 Вт, 0-220 В переменного тока
https://a.aliexpress.com/_9jxIc2
718,69 руб. 18%СКИДКА | Смеситель горячей воды LJXH 220 В 3 кВт, медная трубка с нагревателем, нагревательный элемент, детали для электрического смесителя
https://a.aliexpress.com/_AWQERg
687,38 руб. 40%СКИДКА | KWS-AC300 Вольтметр Амперметр KWS, измеритель мощности и энергии AC 50-300 В, светодиодный ваттметр переменного тока, счетчик электроэнергии с функцией сброса 0-A
https://a.aliexpress.com/_9Q3hAw
242,87 руб. 45%СКИДКА | Резервуар с плавающим выключателем из нержавеющей стали, модели L для бассейна, 75 мм, плавающий выключатель, датчики потока резервуара
https://a.aliexpress.com/_AUeXsO
242,87 руб. 7%СКИДКА | 10PCS BTA41-800B TO-218 Φ 41-800B IC
https://a.aliexpress.com/_APDx50
75,61 руб. | Реле времени NE555, 5 в пост. Тока, 12 В, 1 шт.
https://a.aliexpress.com/_9IHapy

Закончил с пультом для трёх НПГ и один уже подключил, осталось ещё два.

По просьбе Михаила переношу сообщение в эту тему.Luck2071, 24 Марта 21, 14:59

Всем привет. Кто то уже покупал и пользовал данный девайс на сайте СиВа? Предподогрев НПГ-3М3 https://samogon-i-vodka.ru/catalog/1301/126245/
Поделитесь впечатлениями, стоит оно того или нет?

нашёл на трубе видос, про ректифаевский нпг,на канале самогонщика Тимофея. в коментах пишут что автоматика подпитки из китая и марку называют (Тимофей отнекивается он не суть). нашёл на алике https://aliexpress.ru/...ucket_id=239210 вот интересно какие будут мнения. самому можно такое собрать? (были на форуме сообщения что антипереливалку на таких датчиках делали и на отбор голов ставили)

Добавлено через 2мин.:

датчики у ректифаев как тут

Добавлено через 57дн. 1ч. 26мин.:

нашёл вариант подпитки нпг без автоматики. суть в том что обратка попадает в стакан который связан с п.г сброс из стакана на уровне нужном в п.г.

так вообще будет работать (обсуждение тут )? вроде у Велена что то похожее но там в камере поплавок.

А неодимовые магниты , вообще бедаlsdf, 14 Янв. 21, 22:26

Ух, какой я не внимательный... Обсуждение пропустил.
По неодиму для поплавков в пароген согласен на 100500 - нельзя!
Ищите или фарфоровые магниты или магниты АЛЬНИКО, в российском понятии "сплав ЮНДК". У них высокая температура Кюри (550-800 °C)! Хотя и послабее чем неодим, так нам и такие пойдут!
Не такие и дорогие они. Мир магнитов (не реклама!).
Можно найти и в других магазинах. Есть кто знает откуда их можно выковырить, на халяву, подсказывайте...

По неодиму для поплавков в пароген согласен на 100500 - нельзя!BogAD, 11 Сент. 24, 09:28

не знаю какие магниты в поплавке раб. температура указана в 40-125°с, пока живой. нижний "защита тэн от осушения" верх "подпитка" подпитка через циклический таймер, не большими дозами, питает такой насосик

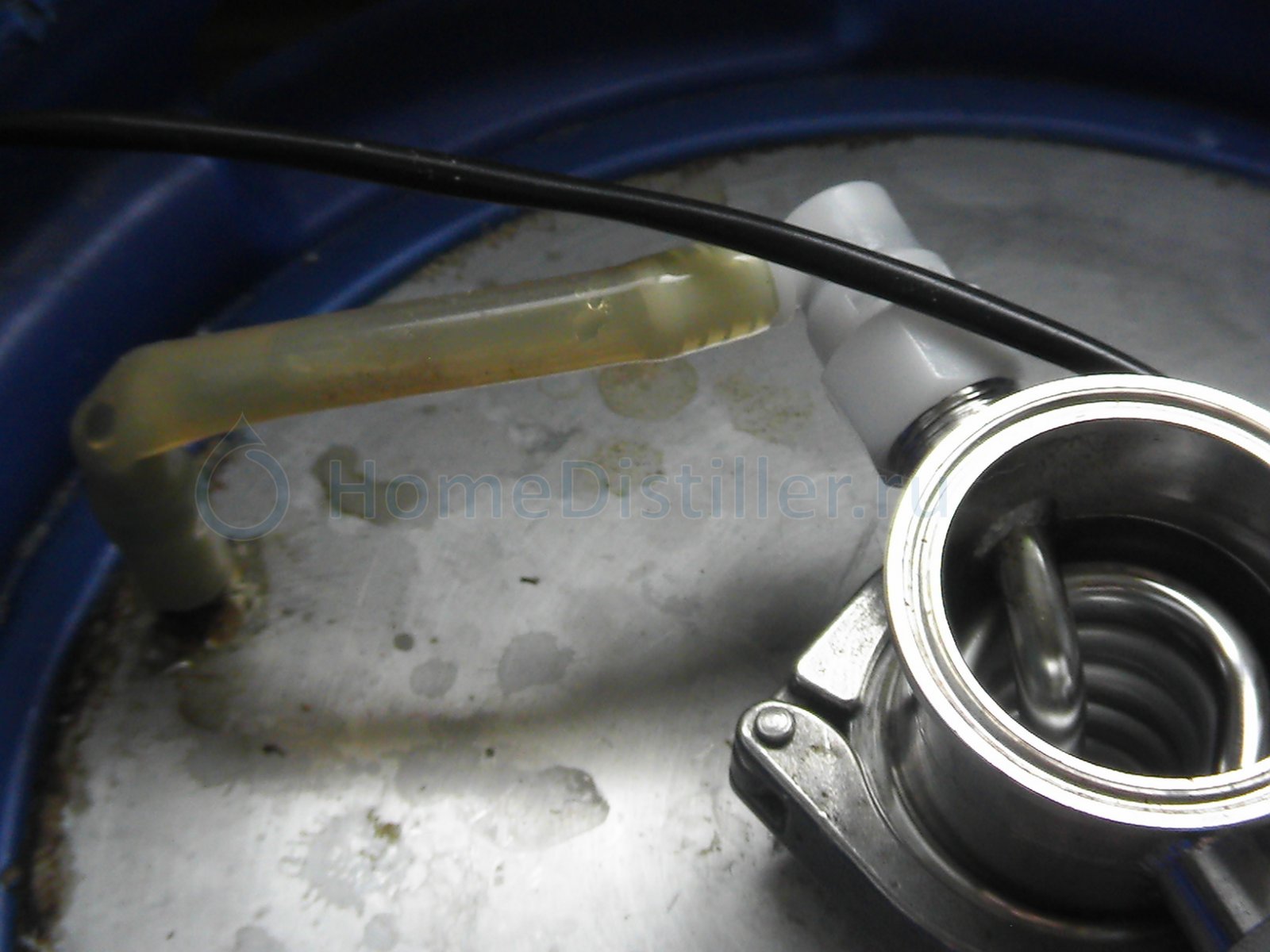

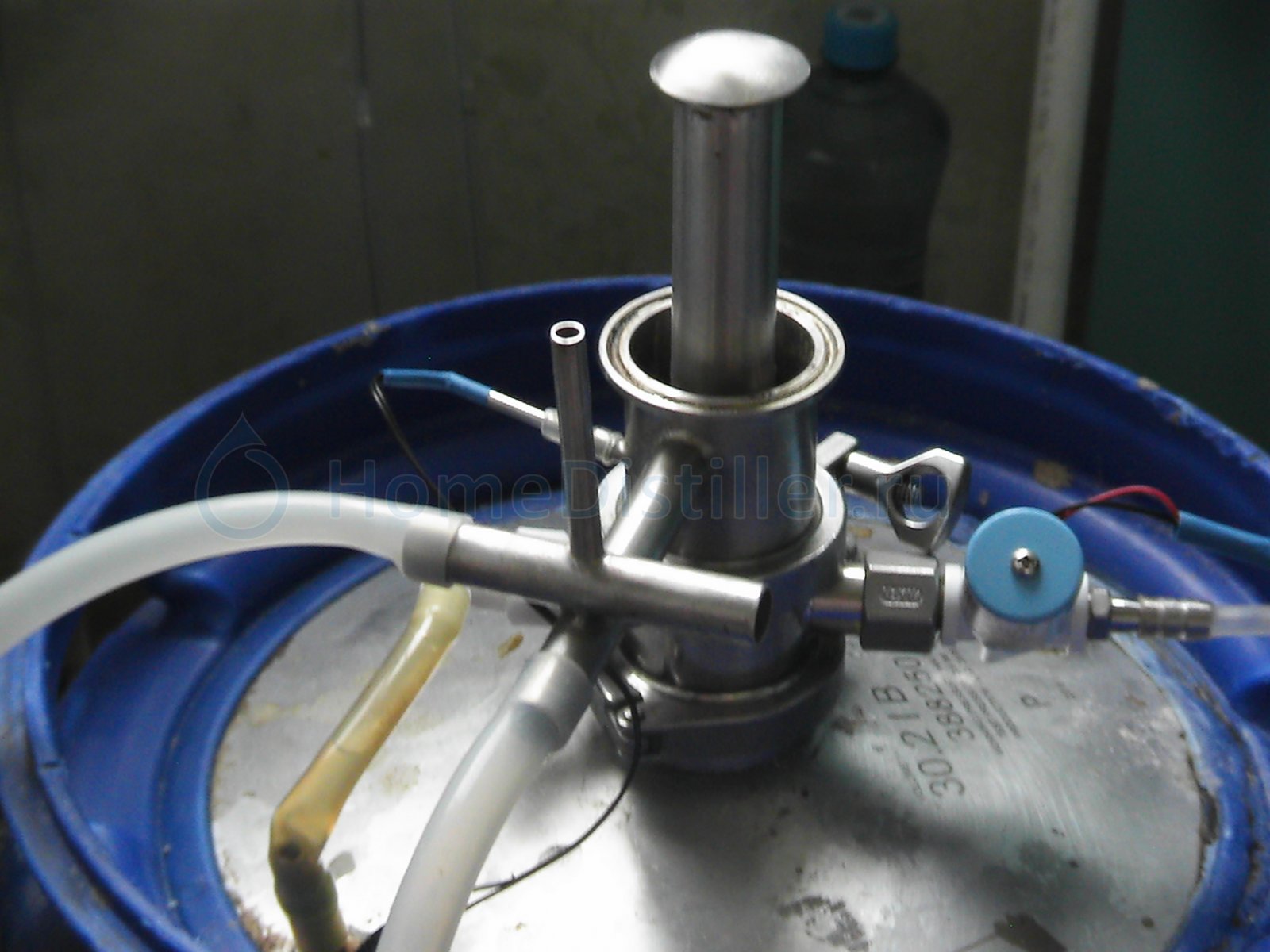

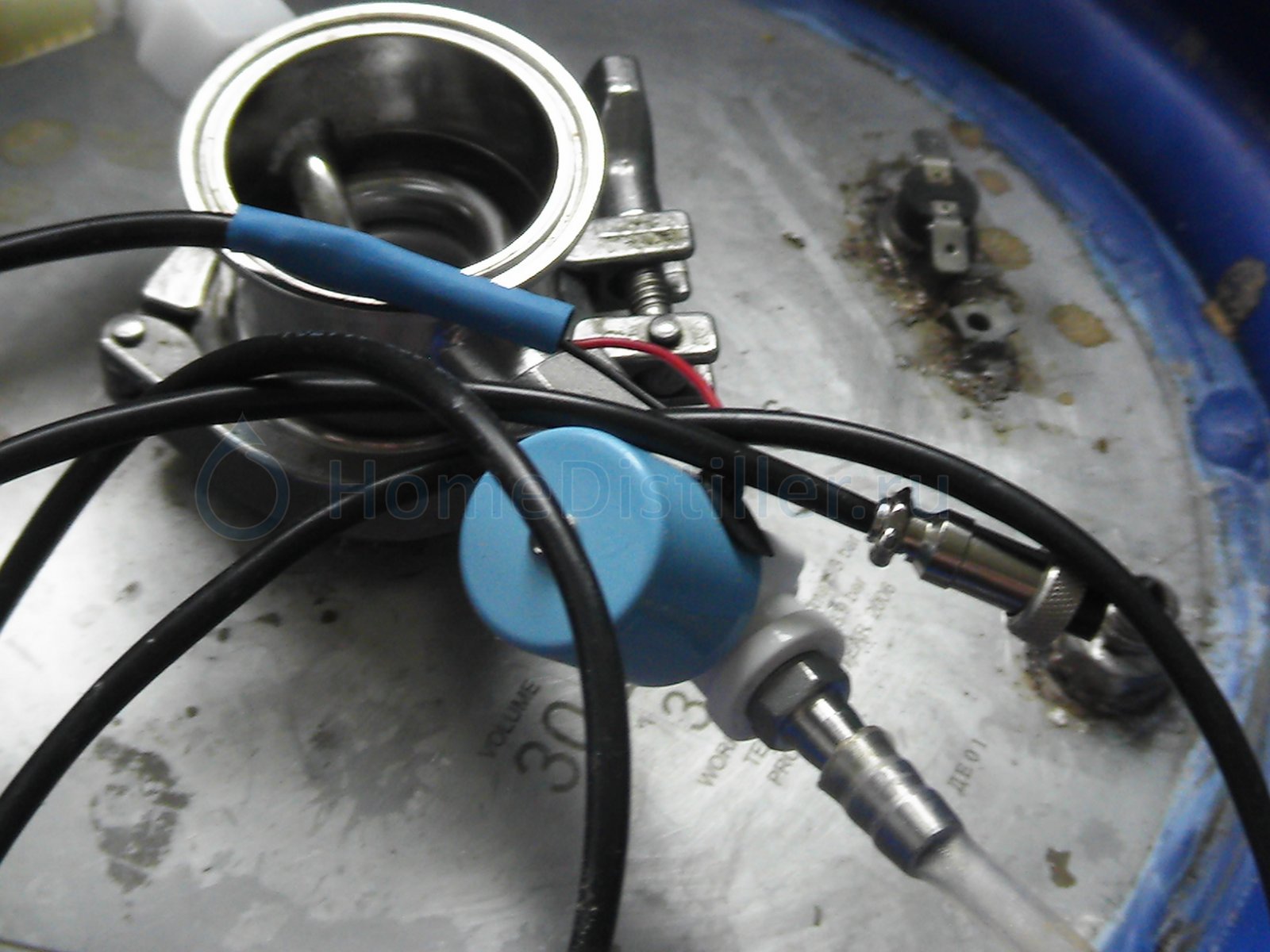

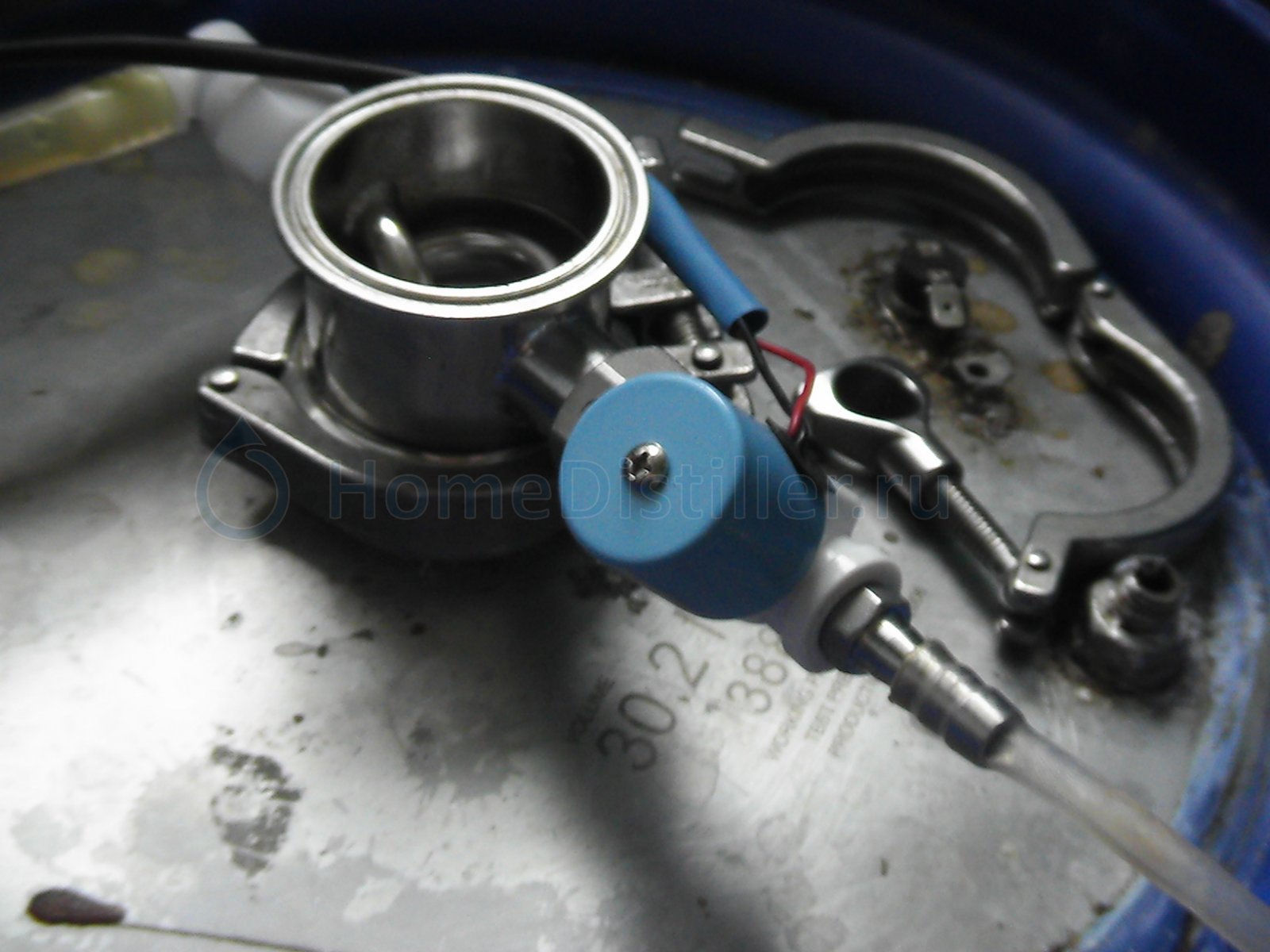

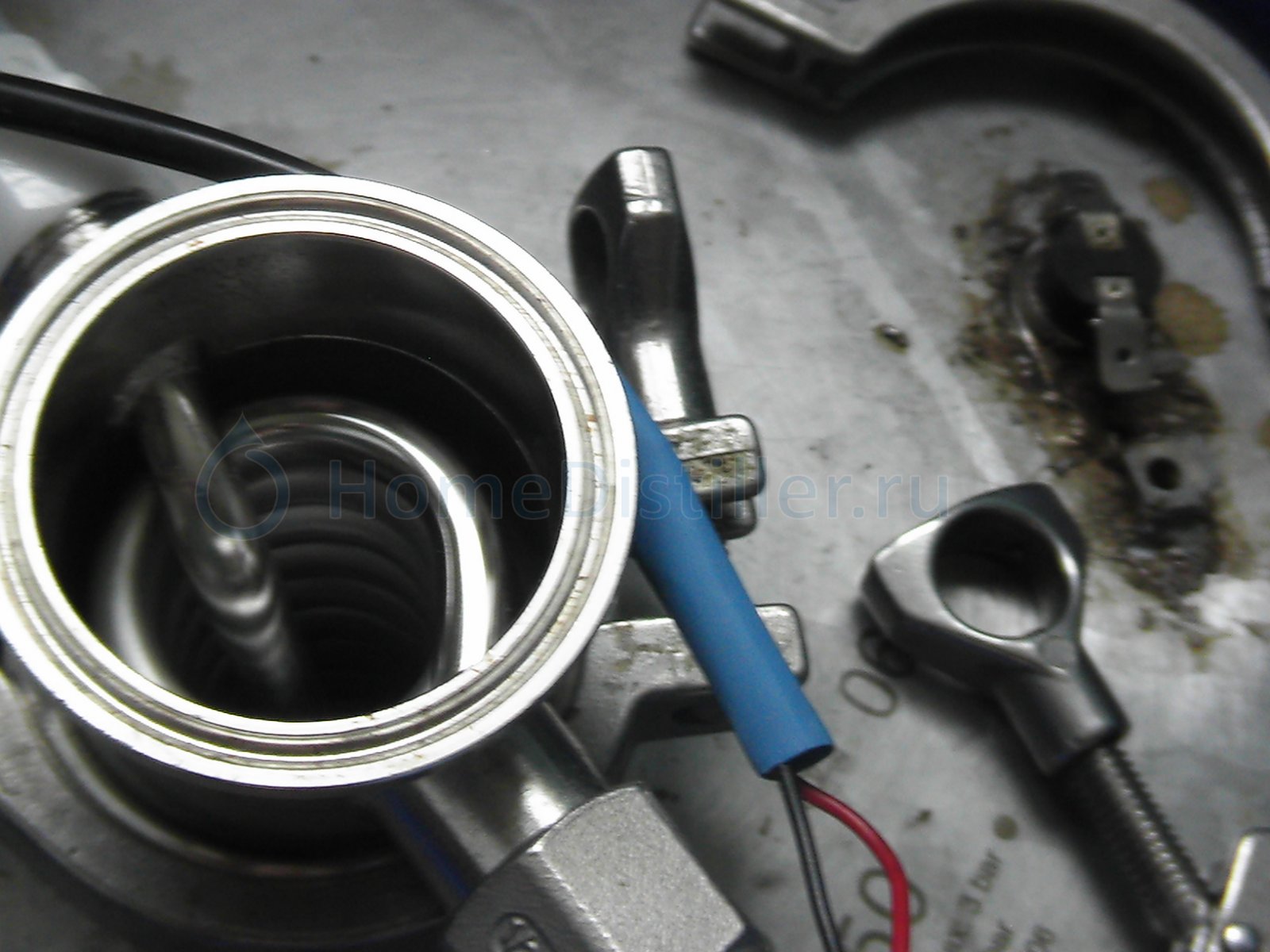

вчера гнал парогеном с подоревом воды в самом парогене. парогенератор (он же куб) кега-балтика 30л. горло родное, поставил на горло димрот спиралью внутрь, сверху узел отвода барды и сама нбк, на входе в змеевик эл.клапан, выход в куб (использовал штуцер манометра, манометр не подключал), уровень регулирует поплавок (выше писАл, за него), он включает цикл. таймер, таймер подаёт напругу на клапан только когда уровень воды упадёт,( если напрямую, клапан будет колбасить от каждого шевеления поплавка) и воду подаёт импульсами, а не льёт пока уровень не поднимется, воду подавал параллельно с охлаждением через тройник одна ветка на охлаждение, вторая на подпитку. работает.
