Начало работы с миниколоннами ХД/4

Олег,а где резистор подкрутить?
Я правда уже вышел из положения,заплющив слегка отверстие в дросселе по совету автора.

ПС Интересные результаты апгрейда дросселя.Отбор головы стало комфортно,плавно регулировать.А при отборе тела с полностью открытым регулятором отбор идёт 620-630 мл\час.
Для моей колонны  750 больше я думаю и не надо.
Ещё один плюс-исчезли щелчки дросселя при отборе тела.

ПСС Всё-таки хочу увеличить отбор,слишком медленно идёт.
Но дроссель на ходу не раскидаешь.

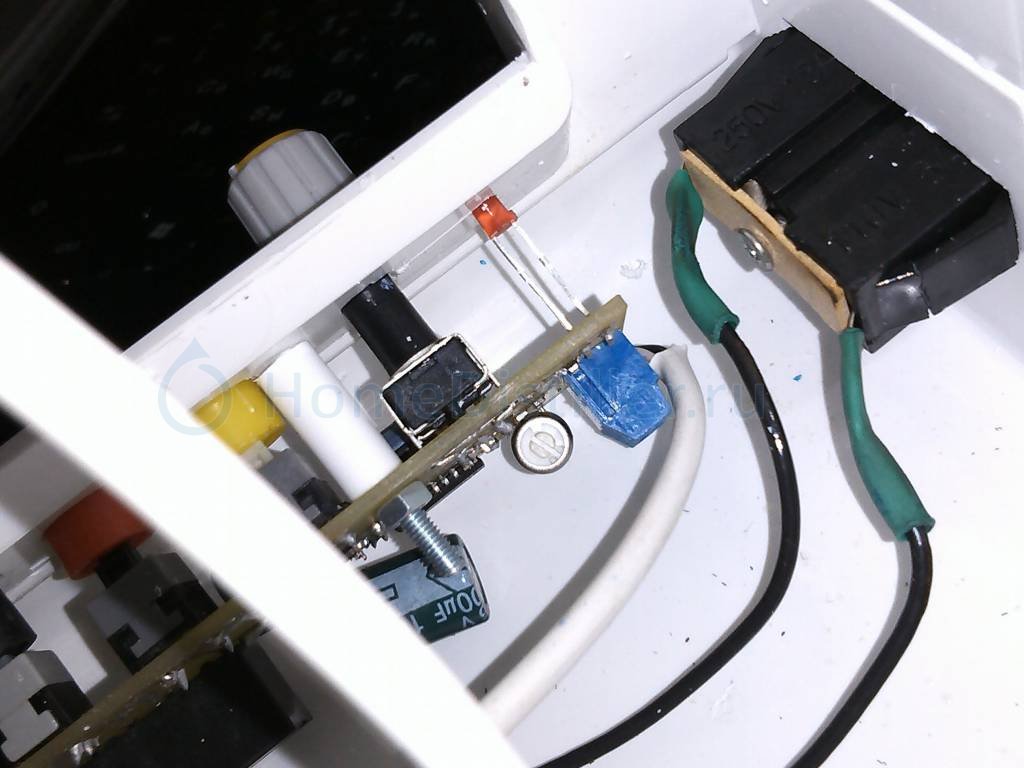

[/quote] Открываешь БКУ — 03/M2, на обратной стороне  регулятора отбора плата. на ней он единственный не ошибёшься.
Вот что по этому поводу пишет Игорь 223: " Отбор можно регулировать высотой установки клапана и величиной отверстия в жиклере, хоть до 5мл/час, если есть желание.
Чем меньше столб спирта над жиклером, и чем меньше площадь сечения жиклера, тем ниже скорость отбора."

>>> Полезные мелочи с AliExpress

ПСС Всё-таки хочу увеличить отбор,слишком медленно идёт.
Но дроссель на ходу не раскидаешь.East33, 01 Апр. 13, 10:15

Можно и на ходу. Ставишь пережималку перед клапаном, перекрываешь отбор, разбираешься с клапаном (жиклером), открываешь отбор.

Все верно, именно так))

1) При отборе голов не сразу смог выставить отбор на 150 мл, самый мин был 210 мл. (посмотрел по ветке, нашёл что надо подстроечный резистор подкрутить) - в итоге сделал отбор 150.
Олег_, 31 Марта 13, 21:12

О! С той же проблемой столкнулся. Игорь также посоветовал крутить резистор...
Ты, я так понимаю, это уже сделал? Помогло/нет ? Расскажи про процесс подробнее, плиз.

strange Запустил сегодня первый раз ректификацию и отбор голов выставил почти сразу (минуты 3 покрутил туда-сюда и подобрал 90 мл/час.) Пока полет нормальный.
Столкнулся с другой проблемой. Я поставил в бак манометр и не убираю его. Так вот, при работе на себя выставил напругу 134 (у меня 750 царги) потихоньку давление выросло с 18 до 24. Я убавил напругу до 130 - снизилось до 20 и так держалось. Через 30 мин. отлучился в магазин час, вернулся - температура в колонне как вкопанная 76,9, а давление 12. Что за ерунда. Сейчас увеличил мощь до 134, через 10 мин. начала тихонько расти.

В догонку, в видеоуроках Игорь говорит о давлении 20мм, т.е. при 24 будет захлеб?

Давление - штука инерционная крайне, поэтому можешь ставить и так и так, главное чтобы выше 25 не поднималось. При начале, в режиме отбора голов бывает повышение давления по мере концентрации головы в колонне, но не очень значительное.
Захлеб будет при давлении 35 и выше, но участок более 25 очень нестабильный (кривая функции почти вертикальна) поэтому туда лучше не лезть))

О! С той же проблемой столкнулся. Игорь также посоветовал крутить резистор...
Ты, я так понимаю, это уже сделал? Помогло/нет ? Расскажи про процесс подробнее, плиз.strange, 05 Апр. 13, 09:44

Т.к. отбор голов я начал в первом часу ночи, и эта проблемка вылезла, отбор мин 350 мл, я сначала пробывал регулировать высотой установки клапана, сделал как на видео, силиконовый шланг заканчивался в вровень с соединением дефлегматора и верхней царгой, не помогло, мин отбор смог установить 280 мл, и как назло, силикон пару раз слетал,  потом прочитал  что можно уменьшить отбор величиной отверстия в жиклере сплюснув его пассатижами, отбор получил 180 мл. Потом опять поставил колонну работать на себя и сел опять читать, в результате вычитав про построечный резистор, подкрутил его и отбор сделал от 90 до 150 мл. вот так.

Уфф, завершил первую ректификацию. Автоматика БКУ-3 просто супер, электронный отбор позволил довольно быстро установить отбор (90мл -головы, 600мл - тело). Но без приключений не обошлось.
Встал ночью посмотреть (15 часов от запуска куба) - а из соединения дефлегматора к верхней царге сочит спирт. Подвернул гайку ключом (в начале все завернул ключом до упора, но без злобства с 2 беконитовыми шайбами), обтер царгу. После этого не спится - встал через час - тоже самое, еще подвернул. Короче к утру пол царги промокло, верхняя изоляция отошла от металла. Когда все остыло и спирт испарился - изоляцию в этом месте наоборот сжало. Раскрутил - а одна из шайб - в гармошку. Я так и не понял, почему  часов 14 держало, а потом ослабло. Зато стало ясно почему плавало давление (132В - 12-14мм, 133В - за 26мм). Может чем-то заменить беконит или изначально крутить до дури?
Кстати спирт - 97%, отбор занизил до 600 мл/час.

Потому что ты изначально перетянул гайку. Ничего, такие мелочи быстро переростаются винокурами)))

rusguest,проверь плоскостность соединяемых поверхностей верхней царги и деф-а.От руки закручивается надёжно.Возможно ты ключом расплющил прокладку,а после разогрева
её повело.Домыслы,канешно,но в какую сторону думать хз - народ подтянется расскажут.Я тебе сочувствую,держись!

игорь223 изначально закрутил от руки до упора. Но когда дул в трубку связи с атмосферой - уходил воздух, пришлось подтянуть ключом.

Встал ночью посмотреть (15 часов от запуска куба) - а из соединения дефлегматора к верхней царге сочит спирт. Подвернул гайку ключом (в начале все завернул ключом до упора, но без злобства с 2 беконитовыми шайбами), обтер царгу. После этого не спится - встал через час - тоже самое, еще подвернул. Короче к утру пол царги промокло, верхняя изоляция отошла от металла. Когда все остыло и спирт испарился - изоляцию в этом месте наоборот сжало. Раскрутил - а одна из шайб - в гармошку. Я так и не понял, почему  часов 14 держало, а потом ослабло. Зато стало ясно почему плавало давление (132В - 12-14мм, 133В - за 26мм). Может чем-то заменить беконит или изначально крутить до дури?rusguest, 08 Апр. 13, 07:51

Сталкивался с такой-же проблемой, только в соединении между царгами. Ключом затягивал - выдавливает прокладку внутрь, ставил две биконитовые - тоже не помогло. Купил силиконовую,  раза в два толще биконитовой,  поставил - всё отлично, НО! через пару ректификаций заметил, что прокладка побелела и затвердела. Видимо не совсем она силиконовая оказалось и спирт чегото там из неё вымывал. Заменил на  паронитовую. Единственное неудобство - от руки не затянуть, жестковата, подтягиваю ключом.

А две прокладки зачем?Так с техникой не принято.
Свой деф прикрутил один раз,уже десяток ректификаций провёл.
Рекомендуемое давление в колонне-20 мм рт. ст.Это ртом надувается без напряга.Не должно бы спирт выдавливать.Манометр есть?

А две прокладки зачем?Так с техникой не принято.
Свой деф прикрутил один раз,уже десяток ректификаций провёл.
Рекомендуемое давление в колонне-20 мм рт. ст.Это ртом надувается без напряга.Не должно бы спирт выдавливать.Манометр есть?
East33, 08 Апр. 13, 09:50

Две прокладки затем что толщины одной не хватало, при затяжке от руки оставался слабый люфт в соединении, приходилось дотягивать ключом. При этом прокладку выдавливало внутрь. Поэтому поставил силиконовую потолще.
Манометр есть.

Место соединения царг - недостаточно проработано. Возможно необходимо проточить канавку, чтобы затруднить выдавливание прокладки.

Змий Зелёный,паранитовая не айс,ищи фторопласт.
Abettor,с канавкой будет лучше и она называется ХД3.
Тянуть не надо сильно,последующий нагрев подтянет.Я и болты и шпильки рвал раньше сдуру,остепенился.
Только лаской!

Две прокладки затем что толщины одной не хватало, при затяжке от руки оставался слабый люфт в соединении, приходилось дотягивать ключом.Змий Зелёный, 08 Апр. 13, 10:49

Тогда резьбу прогоняй\нарезай дальше.Дело не в прокладках.Или с производителем проконсультируйся.

Да,резьба.

Вчера попробовал работу на парогенераторе... Звук от обратного клапана - просто убийственный. Он постоянно открывается - закрывается, при этом все дребезжит и вибрирует. В общем вечером/ночью работать никак не получится! Это так и должно быть, или у меня что-то не так?

До кучи появилась течь в соединении клапан - кусок трубы, к которой паропровод прикручивается. Хотел ФУМом уплотнить, а выкрутить трубу не смог - она гладкая, ключем не прицепиться, газового нет
Чем я рискую, если совсем обратный клапан уберу? (в оборудовании серии mx от Литокса его например совсем нету)
