Я как раз пустил все провода одной бухтой, буду разводить. Спасибо.

>>> Полезные мелочи с AliExpress

Для более стабильной работы ИРТ рекомендуется не прокладывать провод термодатчика рядом с .... проводом на электромагнитный клапан).zampolit, 21 Дек. 13, 12:55

zampolit, на сколько рядом?, в см., вот я частенько вижу этот "bad"

zampolit, на сколько рядом?, в см., вот я частенько вижу этот "bad"
inn72, 21 Дек. 13, 13:07

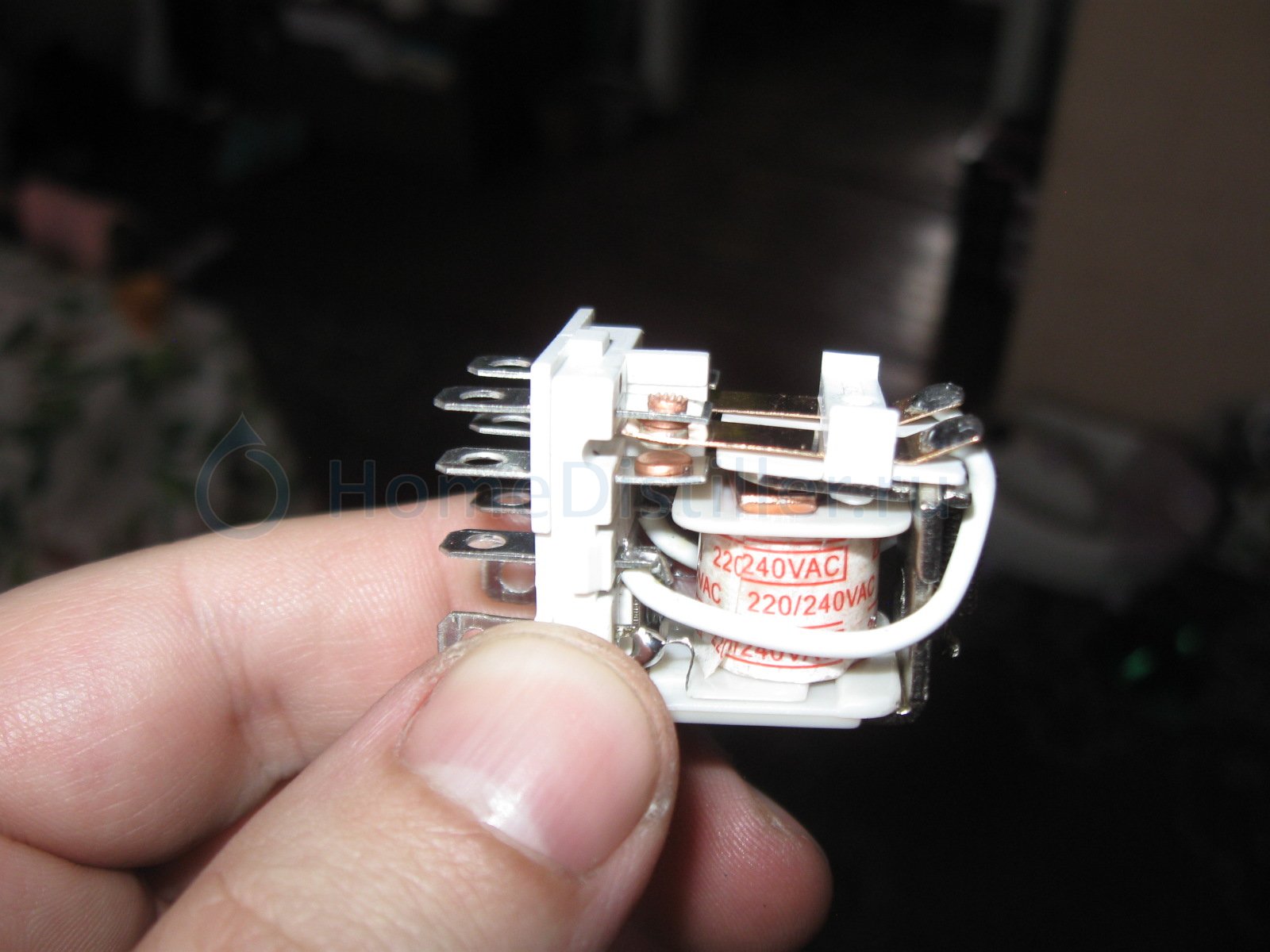

Если совсем часто вылазит "bad", да еще дело доходит до отключения БКУ - проверь надежность соединений по питанию (хотя там наверняка все в порядке, иначе уже все бы оплавилось и позамыкало к бубеням), а также контакты реле в БКУ: у меня на БКУ-03 подгорала одна площадка, так работать вообще невозможно было - сплошные bad'ы с последующим прерыванием работы БКУ.

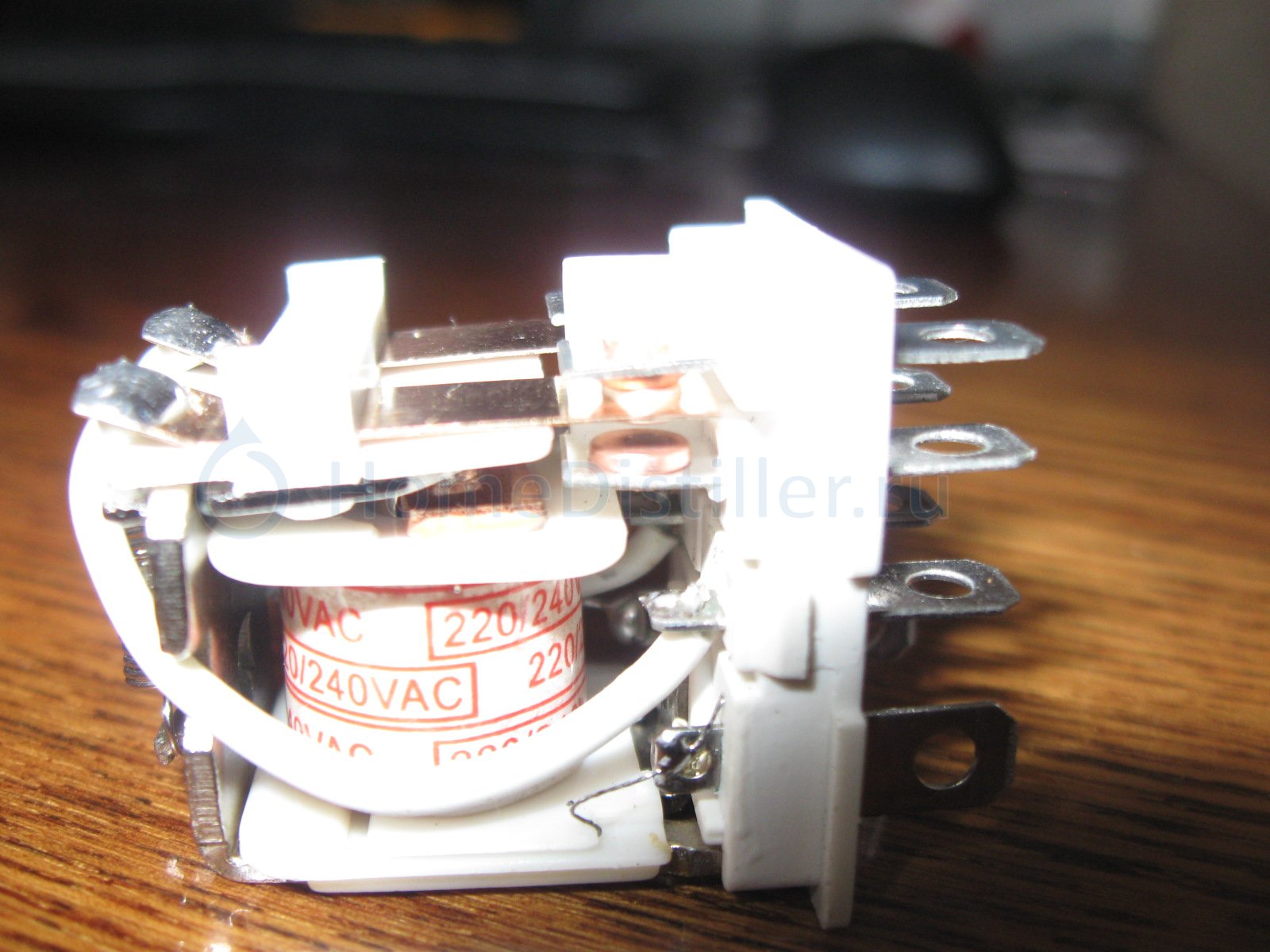

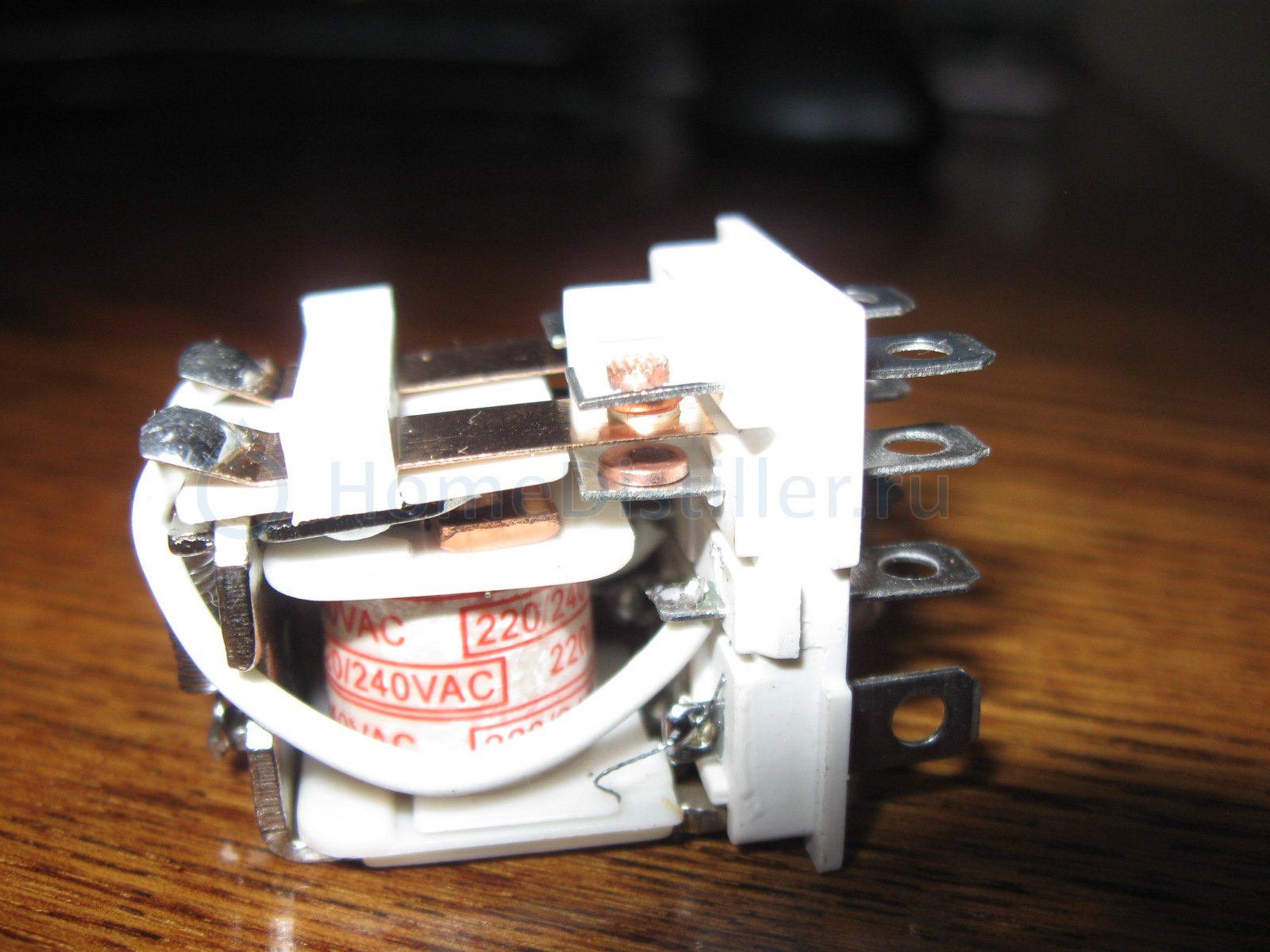

На третьем фото вторая (целая) контактная площадка.

Снова есть вопросы.
Если во время ректификации переключать кнопку рект./дист. на БКУ-03/M2, не вредно это для устройства, не будет подрыва напряжения на тэнах? Можно штатный клапан БКУ-03/M2 завести на выключатель номиналом 3А 250VAC, или надо ставить что-то мощнее? Если в процессе ректификации на колонне 1200(2 царги, СС 8литров 45%, куб 11литров), при начале роста температуры в центре колонны не отжимать спирт старт-стопом, а просто выключить оборудование, то сколько ПРИБЛИЗИТЕЛЬНО будет потеряно спирта.

Если во время ректификации переключать кнопку рект./дист. на БКУ-03/M2, не вредно это для устройства, не будет подрыва напряжения на тэнах?alexsavel, 23 Дек. 13, 17:23

можно легко, только на фига?

Можно штатный клапан БКУ-03/M2 завести на выключатель номиналом 3А 250VAC,alexsavel, 23 Дек. 13, 17:23

аналогично абсолютно, можно даже 0,03А поставить выключатель, зачем только???

сколько ПРИБЛИЗИТЕЛЬНО будет потеряно спирта.alexsavel, 23 Дек. 13, 17:23

зависит от того, какой отбор будет выставлен.
Если номинальный, то процентов 15, если 0,5 л/час то совсем крохи...

, только на фига? , зачем только???
сегодня ночью отключи воду, а ректификация шла, ну и .......
Так вот, у меня клапан настроен в постоянно открытом положении на 800мл/час и я хочу сделать так, если меня нет дома или я пьян, то после отбора голов перевожу автоматику в режим дистилляции и в случае отключения воды у меня не будет паники.

На это дело есть БКУ-07 )))

Ну а если серьезно...я подумаю над приблудой, которая в случае отключения воды будет вырубаь твою автоматику.

Есть штатный проходной датчик для БКУ-07, устанавливаемый на ТСА - нужно только сочленить его, и твою автоматику. Сможешь простую схему сделать, из трех деталей, если что?

Игорь спасибо за помощь, но хочется ведь прям сейчас.

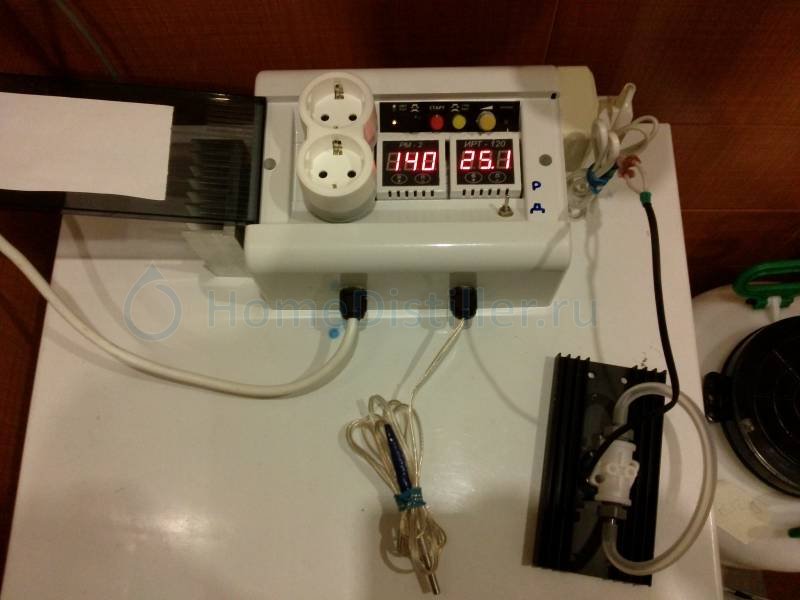

Короче установил переключатель на 3 положение плечо1-выкл-плечо2.
На первое плечо подал выход ШИМ (то что идет на клапан), на второе плечо подключил 220 (провода идущие на розетку Э/М клапана воды), а выход переключателя подал на розетку Э/М клапана воды (установил новую розетку)и соответственно на провод клапана установил вилку (мне так удобней). Теперь во время отбора тела, устройство может отключаться по температуре.

Ну а если серьезно...я подумаю над приблудой, которая в случае отключения воды будет вырубаь твою автоматику.

Есть штатный проходной датчик для БКУ-07, устанавливаемый на ТСА - нужно только сочленить его, и твою автоматику.
игорь223, 23 Дек. 13, 18:44

Такая приблуда мне тоже очень интересна. Давно об этом кумекал.Даёш новую приблуду к старым проверенным девайсам!))

При ректификации ставлю датчик на 1\3 высоты колоны под утеплитель. Автоматика в режиме дистилляции. При повышении на 1 гр. ИРТ отключает тен. Т.к. при 90 гр. в  кубе уменьшаю отбор вдвое, ректификация идет до температуры в кубе примерно 97-98 градусов. Теперь вопрос. Что будет с температурой в колонне, если будет отключение воды? Если повысится на 1 гр. то автоматика отключит нагрев и таким образом это и будет защитой от пропадания воды? Или я не прав?

Если отключат воду, то не станет возврата флегмы в колонну, и очень скоро температура в ней устремится к температуре куба. То есть будет расти. И нагрев - отключится, все сработает.

Здравствуйте!
Обращаюсь к Игорю223, хотя может и кто другой подскажет....
Вопросы:
1 - Можно ли в аналоговом регуляторе мощности(твой товар) тупо заменить триак на более мощный?
Планируется использовать этот девайс для другого функционала (6 квт.)..
На руках есть триак BTA41-600BRG...А в девайсе, если не ошибаюсь - BTA16-600
Силовые дорожки на плате вроде норме( в крайнем случае продублирую проводом по мощней)
Короче можно ли тупо перепаять триаки?
2 - Попался мне тут случайно девайс DS9490R ( USB - 1 Wire)....принципиально он мне не нужен..до этого игрался с МН 707(фигня).
Он нужен лишь для фиксации логов температур ( играюсь-эксперементирую)
Девайс правильный! Запустился на ура! Подключил 4 датчика ds18b20+ по паразитке -  все ОК!
Линия 1 wire ну самая короткая(1.5 метра...с экранированной магистралью). Обе проги : Temp.Keeper и TempKontrol работают ОК!
Но есть косяк! Как только я включаю аналоговый регулятор - все виснет к чертям( программы)....датчики отваливаются все.
(случайно узрел....включил паяльник через девайс при работе проги)
И пока он робит, помеха не дает работать прогам.
Могет в схему твою что то добавить мона? Я имею в виду не корректить произв. процесс , совет мне , как от помехи избавиться? Ну кондюк какой нить?
( или тупо схему этого диммера). И еще... Комп+оборудование + рег. мощности сидят на одной фазе(розетке)...Решит ли проблему то, что комп я запитаю от другой розетки(фазы)?
Логика подсказывает, что помеха идет по питанию и не является наводкой(теория длинной линии).
Чтобы предупредить вопросы, сразу отвечу - Да! У меня в квартире 3 фазы....и розетки разбросаны по разным фазам.

1. Да, конечно - только радиатор нужно будет тоже более мощный ставить
2. http://tec.org.ru/_bd/6/692_1182pm1.pdf

1. Да, конечно - только радиатор нужно будет тоже более мощный ставитьигорь223, 26 Дек. 13, 04:31

А можно к существующему радиатору пристроить вентилятор.

Можно, но не нужно - страдает надежность. Лучше радиатор погабаритнее...

Да особо и не получится - в аналоговом регуляторе радиатором является сам корпус девайса.

Вот какая просьба есть к Игорю: убери, пожалуйста с сайта фотографию (h tt p:// www.samogon-i-vodka.ru/upload/shop_1/7/5/1/item_7517/small_shop_items_catalog_image7517.jpg), где как выясняется, показано неправильное подключение. Нужно где-то на сайте разместить фото/схемку с пояснениями, как правильно подключать (которая легко бы искалась!), и может какой-нибудь листочек-пямятку вкладывать с этими дефлегматорами, где было бы показано правильное подключение. Ведь я, собрав колонну, задумался: как же ее правильно подключать? Полез на сайт в обучающее видео, но там использовался другой дефлегматор. Не помню где еще искал, но в итоге нарвался на это фото и подключил в соответствии с ним.
У меня привычка: при ректификации на трубку связи с атмосферой вешать шланг — чтоб в случае чего не брызгало бы во все стороны (она у меня еще см. на 10-15 уходит вверх, а потом идет вниз). И вот, во время ректификации на этом дефлегматоре, смотрю я на эту трубку и думаю: «Почему там на высоту ~6см. пар? На выходе из трубки выбросов нет. Пар конденсируется на стенках трубки и стекает обратно. Вода охлаждения на выходе — градусов 30-35...». При увеличении потока воды, высота столба опускается, но он все равно имеется. Хотел задать тебе этот вопрос, но сегодня перелистывая эту тему нашел ответ сам — вероятно причина в неправильном подключении. В следующий раз подключу уже верно, надеюсь все будет нормально.
w01f, 27 Дек. 13, 09:15

картинка для получения СС. Что не так?

могу ошибаться, но шланг одет, на т.с.а.

т.с.а. - что это?

нормально все прикручено )
все на местах!
