Нижний узел отбора

Вся информация по темам в первых двух страницах. Ну трех. Остальное реклама.

Товарищи гуру прошу без участия.Товарищи,которым надо действительно разжевать.Отзовитесь.Попробую.

Да, было бы не плохо разжевать по полочкам каким должен быть УНО для колпачковой колонны 3 дюйма. В моем представлении (насколько начитался в т.ч. этого ресурса) достаточно царги в 100 мм, сверху узел отбора с орошением, дальше пошла колонна... А вот насколько мои суждения верны оценить не могу.

Что-то с цитированием у меня пошло не так в ответе...
Уважаемые южанин00, не сочти за труд:)

Доброго вечера.Прошу прощения,раньше не мог.Насчет колпачковой колонны точно не скажу,но общие принципы попробую.Я уже раньше писал.Все обосновано личными шишками.Начнем снизу.Если крышка куба плоская,до под НУО поставить 10 см царгу ,примерно.Если купольная-можно прямо на куб.Далее.Над НУО ставлю царгу 20 см.В нее один рулон рпн,скатаной конусом вниз.В нуо естественно полноценый грибок.Далее колонна.У меня полтора метра с спн и т.д.Режим работы.После отбора голов и выхода колонны на режим отбора сразу открываю краник на нуо.примерно 1капля в 3 сек.После достижения 90 гр. в кубе ставлю 1 каплю в секнду,можно чуть -чуть меньше.Куб с помощью автоматики выжимаю досуха.Продукт-96,6.работаю так только с СС из сахара.В итоге в приемной емкости из нуо-голимая нитрокраска.В кубе- обезличеная барда без запаха.Считаю,что нуо очень сильно облегчает работу колонны.Сжирая все хвосты и наверное не только.Ну как то так...

.Если купольная-можно прямо на кубюжанин00, 12 Дек. 24, 17:57

И получишь обычный УО , хотьбы почитал эту ж ветку если не понимаешь принцип работы НУО

Проффэсор? Ты то сам опиши принцип.сам то работал с НУО?.Я то понимаю,и очень хорошо.А ты сам опиши-опиши,проффэсор.

сам то работал с НУО?южанин00, 12 Дек. 24, 20:10

Не , никогда не работал , от нефиг делать собрал колонну с УНО

и разобрал
Потом подумал и собрал с двумя УНО

и опять разобрал , я ж не знаю как с ними работать

Я то понимаю,и очень хорошо.южанин00, 12 Дек. 24, 20:10

Ну если б понимал то подобную

Если купольная-можно прямо на кубюжанин00, 12 Дек. 24, 17:57

чушь не писал

Ты то сам опиши принципюжанин00, 12 Дек. 24, 20:10

хотьбы почитал эту ж ветку если не понимаешь принцип работы НУОandrusha61, 12 Дек. 24, 18:43

В итоге в приемной емкости из нуо-голимая нитрокраска.южанин00, 12 Дек. 24, 17:57

вот это мне непонятно. Такой запах у ВПП обычно.

Сивуха пахнет советской тормозухой.

принцип.сам то работал с НУО?.Я то понимаю,и очень хорошоюжанин00, 12 Дек. 24, 20:10

и к это фразе есть вопросы

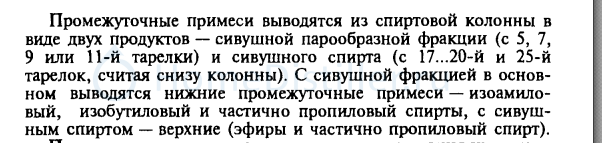

НУО нужен для отбора промежуточных, которые спирт в колонне отжимает к низу колонны при разделении на фракции в процессе ректификации. На сахаре отбор тела прекращают на 92-94 в кубе, от жадности зависит. Далее НУО закрывают и гонят прямотоком через колонну, чтоб добрать хвосты на переработку или не гонят, а выключают нагрев и в канализацию эту барду.
Всё, что я отбираю с УНО пахнет крайне приятно, фруктами, миндалем или манго, но никак не сивушные остатки. Именно для этих примесей нужнен узел. Если у тебя резкий отвратительный запах, то ты получается жадина и хвостов у тебя в колонне уже много, а значит примеси, которые чуть выше сивухи уже давно в отборе.
Объясни как так получается и что за принцип работы именно у тебя?

Хрен знает.Наверное у каждого колонна настроена индивидуально.У меня так.СС 39-41 40л..Ставлю под нагрев в 10 утра,заканчиваю процесс по автоматике в 8 утра.Да я все описывал.Лень уже ,если честно.Те кто хотел всосал,а остальные проффесора пусть работают над собой.Они мне еще нуо будут описывать.С тем и откланиваюсь.Еду с женой в театр.Дают Принцессу цирка.Говорят баритон хорош.

Южанин00, спасибо большое.
По сути вопроса, без мудрствований лукавых поделился опытом. Написал бы раньше, но почему-то заблочили за двойные сообщения... Так и не понял как цитировать.

PM_Orlov А что тебе не понятно ? На куб ставишь короткую царгу с насадкой ,10-15см, на нее УО , в процессе работы колонны промежуточные начинают концентрироваться прим на высоте 8 ФТ с постепенным сдвигом вверх по колонне , при Т в кубе прим 90 а можно раньше начинаешь покапельный отбор , с постепенным увеличением отбора при росте Т в кубе , когда работал с НУО с сахаром , выключал колонну при 93-94 в кубе , на зерновых 96-97 , при истощении спирта в кубе точки концентрации примесей смещаются вврх по колонне

при истощении спирта в кубе точки концентрации примесей смещаются вврх по колоннеandrusha61, 14 Дек. 24, 23:00

Если закрыть кран отбора спирта (увеличить ФЧ), то тарелки концентрации примесей "сконцентрируются" в более узких участках (меньше станут мазаться по тарелкам) и их можно будет отобрать в более концентрированном виде. Но при этом эти тарелки сдвинутся вниз и их еще нужно будет найти. Но, имхо, овчинка выделки не стоит.

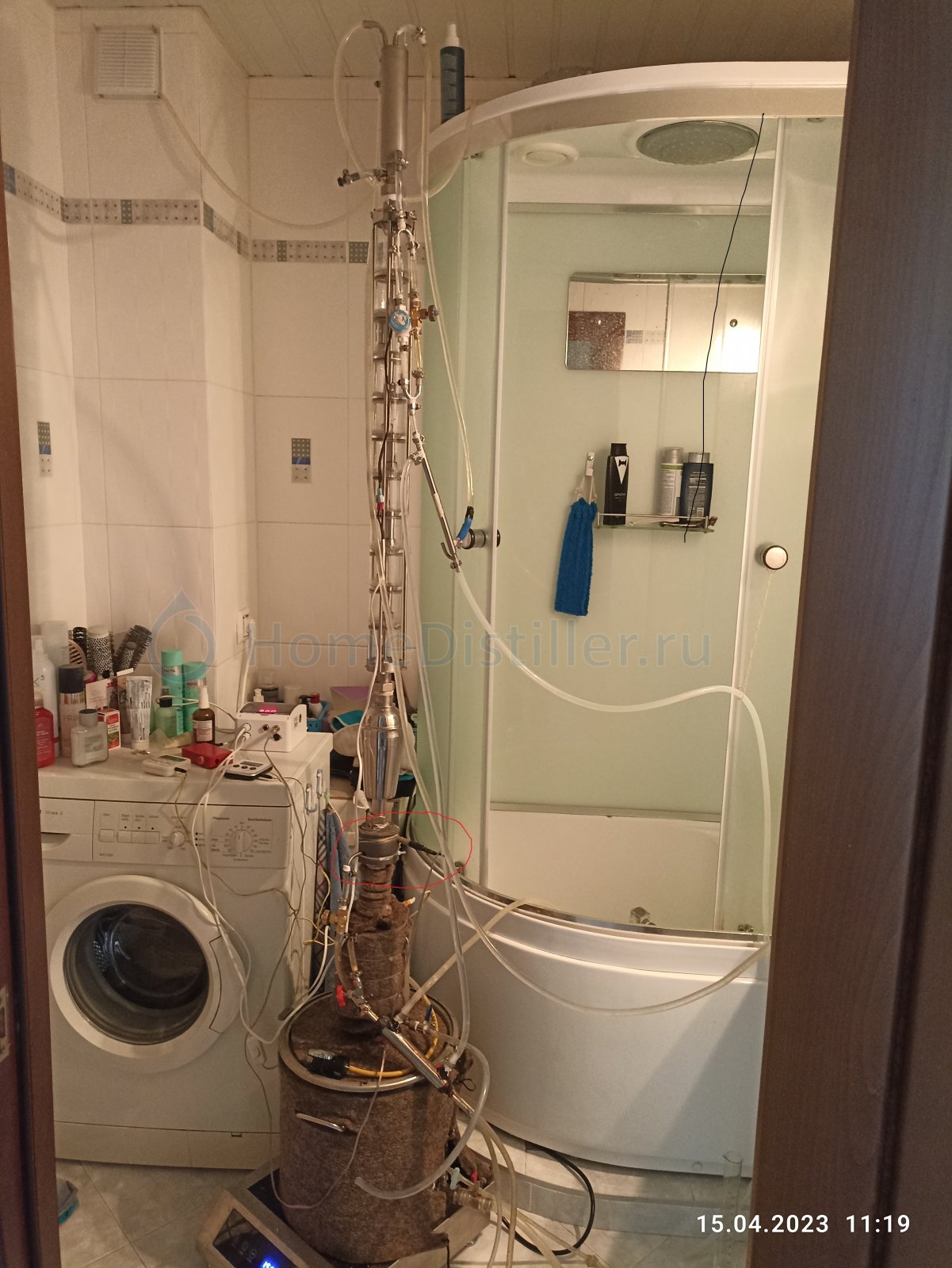

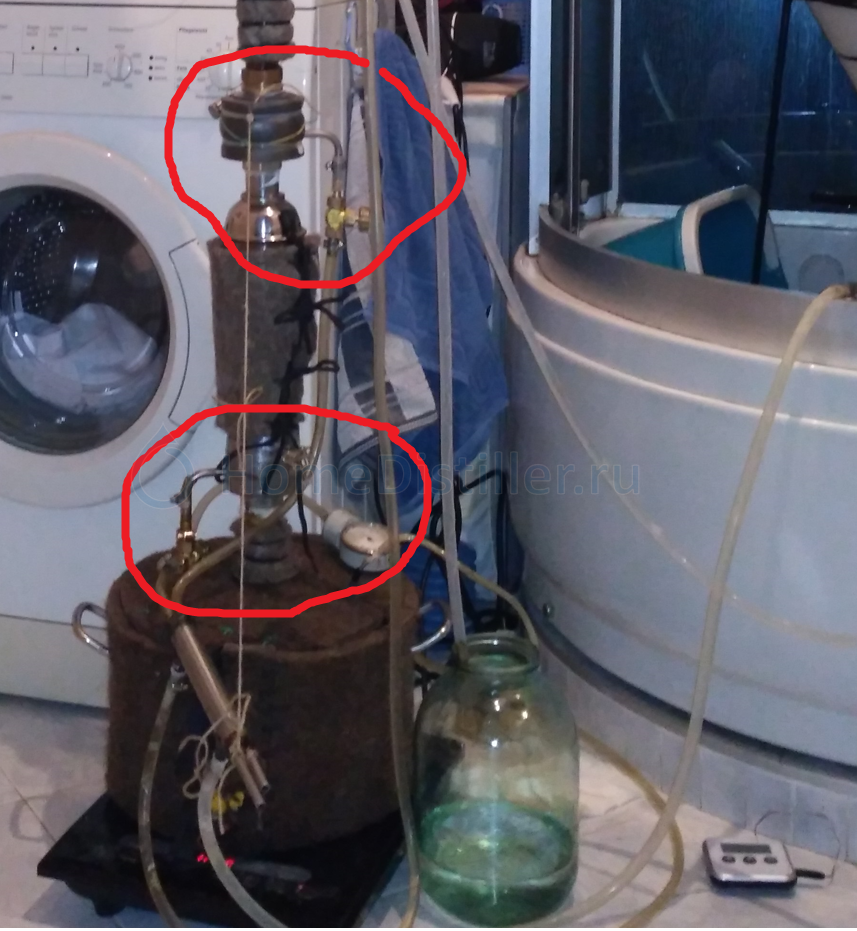

santax1 Я поэтому ставлю два УНО [сообщение #14085033] тк точно точки концентрации не определить , то хотяб при движении вверх/вниз какой то узел будет работать , если быть совсем точным , то вместо первого УНО я перешел на использование сивушного сепаратора , на верхнем снимке , функции те же , по началу использовал на насадочной колонне , но разочаровался из за недостаточной эффективности и перешел на ПБ , а эту сборку использую только на тарельчатой колонне на зерновх , тк там требования к спирту немножко другие

andrusha61, как работает узел сепарации сивухи?

https://www.yandex.ru/...;from_type=vast
https://www.yandex.ru/...;from_type=vast

https://brigadirshop.ru/...9lx1m1972055813

Вообще не вижу смысла в отборах сивухи (если только боишься попадания сивухи в колонну, но ИМХО, это не проблема).
1. Ректифицируешь 1-ый рект условно до 92*С в кубе.
2. Меняешь емкость и на той же скорости отбираешь до падения спиртуозности в отборе до прим. 60%.
3. Собираешь после нескольких 1-х ректов в один куб и без разбавления ректифицируешь опять до тех же условных 92*С в кубе.
4. Выключаешь отбор на минут 20, чтобы колонна очистилась от сивухи, вырубаешь нагрев и даешь стечь флегме вниз. В кубе получаешь концентрат сивухи.

santax1
1 Ставиш ПБ , ЦП, ректишь до 98 в кубе
2 Ничего не меняеш , все льеш в одну емкость , до поднятия Т в ПБ до 80 гр , в колонне Т стоит колом
3 Если для мацератов , ничего можно не делать , спирт в ГОСТ попадает , хочешь почище , не разбавляя еще раз ректишь без
ПБ

4 Ничего не очищаешь , тупо сливаешь из ПБ все в каналью , желательно в противогазе
