Перистальтический насос на 3D принтере

Правильно, пульсация - это "всос", его объем зависит от Дтрубки, а частота, кратна кол-ву роликов, так то скорее с точностью тут не корелируется никак..Maik2407, 05 Авг. 24, 13:26

Нет, я про пульсацию на выходе. Есть видео где одни и та же модель но с разным количеством роликов. Соответственно видел капель на выходе. С большим количеством роликов -капли меньше и чаще. По сути это тоже самое, когда дозируешь из большого шприца и из инсулинового. точность разная именно на выходе. Особенно критично это на конвейере, где каждая капля в следующий бутылек.

немного исправил модель ротора для лучшей фиксации шланга, также применяются винты м5

OKPOJI, а под какую трубку (Ø) голова ?

Добавлено через 3мин.:

...и я правильно понимаю что если эти файлы показать печатальщику, ему больше не чего рисовать не надо будет, только печатать? (ну не в теме я чего уж )

немного исправил модель ротора для лучшей фиксации шланга, также применяются винты м5OKPOJI, 07 Авг. 24, 23:17

А гармошки на обойме вместо металлически пружин при прижиме?

когда дозируешь из большого шприца и из инсулинового. точность разная именно на выходеtiger33, 05 Авг. 24, 13:38

а то что диаметр сильно разный?
Короче, делай как считаешь нужным. Сделаешь покажешь, порадуемся за тебя..

Предлагаю обществу вариант насоса на 625 подшипниках под трубку 4х2.4.

https://www.thingiverse.com/thing:6631454
Краткое описание и исходники в архиве тут:
https://cloud.mail.ru/public/duxr/hexELkfst

а то что диаметр сильно разный?Maik2407, 08 Авг. 24, 18:04

О чем речь? диаметр шприца? Ну так я не про это писал.) Хорошо, другой пример. возьми длинную стеклянную пипетку одну, а груши для нее разного размера. Какой грушей проще будет мелкую каплю сделать?)

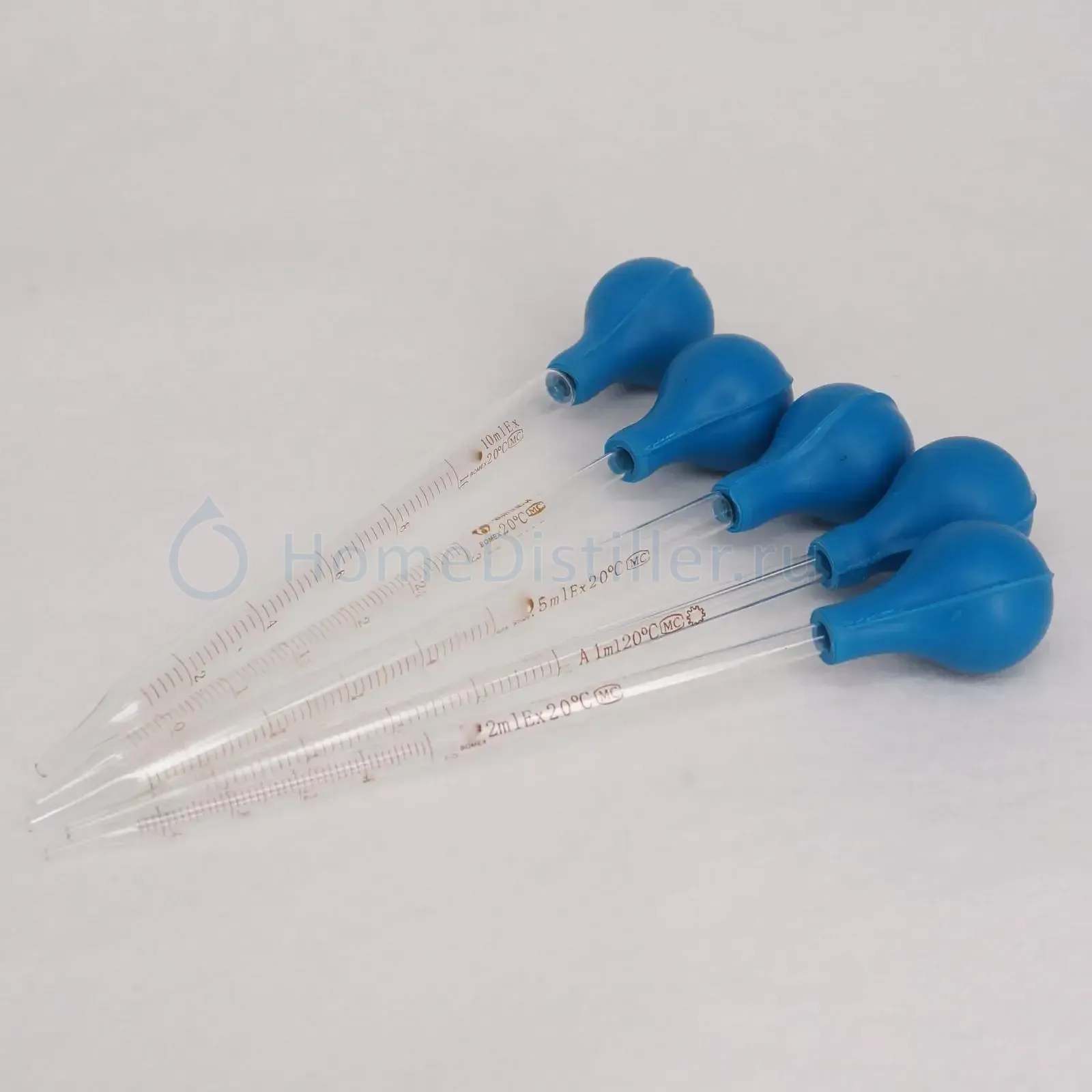

Речь о таких пипетках:

Как установить звуковую сигнализацию на разлив жидкости?

Датчик ем костной, вешаешь на бутылку..
Где то была тема и схема, на базе китайской платы для сенсорных выключа телей..

А зачем насосу бутылка?

гармошка вместо пружин.
трубка таже самая 6-9
прижим увеличил потому как напечатав оригинал был большой люфт трубка продувалась.
под 625 это кайф (на шаговиках такоеже, даже странно что автор изначально стартанул на 605)

зачем насосу бутылка?01-99b, 10 Авг. 24, 07:58

разлив, пролив с рОзливом попутал я)))

Добрый день
Хочу собрать данный насос, но основная часть ссылок на элементную базу с первой страницы не рабочая
Подскажите плз какие детали надо искать? Ну или ссылки на Али, Озон, и тд?
Заранее благодарен

Как установить звуковую сигнализацию на разлив жидкости?01-99b, 09 Авг. 24, 17:45

Уважаемые Знатоки! Помогите пожалуйста!

Помогите01-99b, 13 Авг. 24, 20:20

датчик пролития, влажности.. Платка такая с дорожками змейка..
Поищи уже поиском здесь, на форуме.. Много раз где разжевано

Платка такая с дорожками змейкаMaik2407, 13 Авг. 24, 22:40

Плитка как раз есть, нет звукового сигнала, сообщающего, что произошла принеприятнейшое событие!

нет звукового сигнала01-99b, 14 Авг. 24, 20:54

тещу посади рядом с насосом, на табуретку, платку пусть рядом держит, и кричит, как она намокнет!))

Добрый день
Подскажите плз какую Ардуино Про Мини заказать? 8 или 16 МГц? 5V или 3.3?

какую Ардуино Про Мини заказатьdimapi, 19 Авг. 24, 01:10

Для версии v2.4 - 16 МГц, 5V. 328
Но я бы посоветовал брать не Про Мини (Причина: проц шьется, но не запускается. Камень рабочий проворно тестовыми скетчами), а НАНО, работает с без танцев с бубном.

Как установить звуковую сигнализацию на обрыв шланга - разлив жидкости?01-99b, 09 Авг. 24, 17:45

Уважаемые Знатоки! Помогите пожалуйста!

у меня датчик разлития пищит и мотор останавливает. но у меня без Дуни насос, коллекторный мотор 12в и шим регуль оборотов.

Добавлено через 15мин.:

https://vyxy.adj.st/...lgCAdlCn+7cDFsB вот такой
