Вопросы по ректификации.

Sergik73, Да обычный тройник внизу колонны.
В бок пар с низу возврат.
Ну показал же

обычный тройник внизу колонныУрий, 03 Февр. 25, 07:17

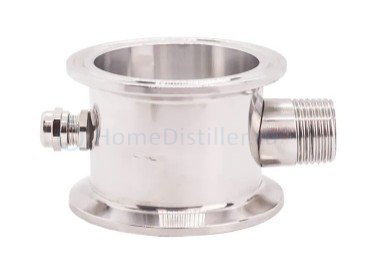

Можно обычный, можно узел отбора по пару (у меня такой) - там сразу резьба для пара из куба, и он сильно короче, чем обычный.

У меня прям в точности такой, как на картинке. Штуцер для термометра закрыл просто нерж болтом.

Добавлено через 20мин.:

соеденил паровой ввод нержогофровым шлангомDry Gin, 03 Февр. 25, 05:18

Сильфон нужно покупать тот, который для воды, а не для газа, так как у газовых ржавеют шайбы.

Через кран слива (на кубе).

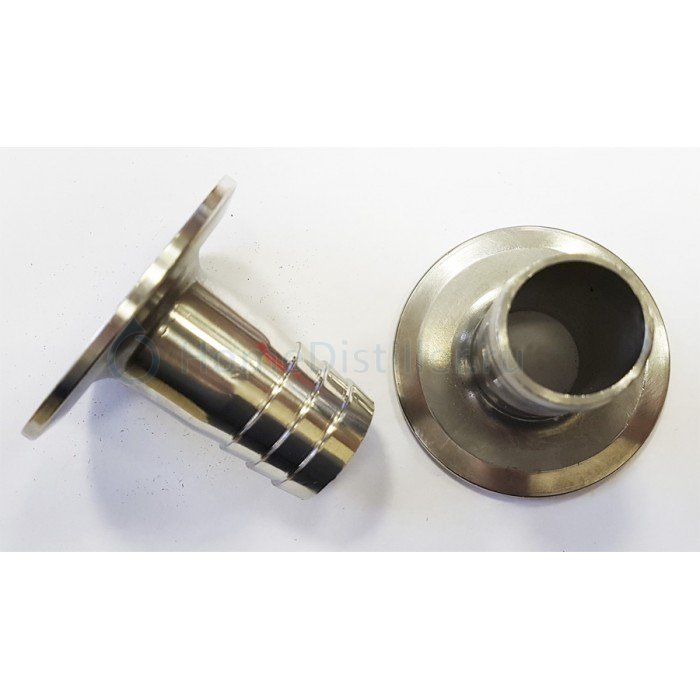

А у колонны снизу просто переходник на елочку.Vittomin, 03 Февр. 25, 07:05

Да)

Сильфон нужно покупать тот, который для воды, а не для газа, так как у газовых ржавеют шайбы.Vittomin, 03 Февр. 25, 08:06

Да))

На форуме часто пишут, что какой бы качественный отбор не был, но после голов будут подголовники, а к концу хвосты начнут попадать. Отсюда вопрос, кто-то разделяет перегоняемый ректификат на части по моменту выгонки? Скажем отобрали головы и дальше получаем 4 литра спирта. Первый литр с подголовниками в домашнюю аптечку и на технические нужды. Второй и третий самые чистые на водку, четвёртый с какой-то долей хвостов на настойки.
Можно их ещё в цифрах записывать. Удобнее писать и считать с нуля. Скажем разделили на 5 бутылок. Первая это нулевая из четырёх, т.е 0/4=0 вторая 1/4 =0.25. третья 2/4=0.5. четвёртая 3/4=0.75 и последняя 4/4=1. И потом смотрим, что чем ближе к 0.5, тем чище, чем ближе к 0, тем вреднее, а чем ближе к 1, тем ароматнее

gvsp,
Я так делаю когда не влом.
Отбираю головы, они в омыватель.
Отбираю литр, то в последующую переплавку.
Потом тело, до определённой температуры в кубе. Примерную температуру можно вычитать из книжек, точную надо подбирать исходя из возможностей железа. У меня это наверное около 94-96 градусов.
Потом гоню до суха в отдельную тару, это тоже в переплавку.
Когда мне влом, вторую стадию пропускаю.

Отбираю литр, то в последующую переплавку.Shobby, 03 Февр. 25, 09:50

Это с какого общего объема АС?

в переплавку.Shobby, 03 Февр. 25, 09:50

Это куда, в следующую партию?

соеденил паровой ввод нержогофровым шлангом, возврат флегмы силиконовымDry Gin, 03 Февр. 25, 05:18

я вот смотрю все советуют раздельные шланги, в случае разделения колонн когда флегму поднимают снизу в куб оно понятно, но в моем случае колонна будет выше куба (чтобы избавиться от насоса как дополнительного ненадежного элемента), а соответственно все возможно самотеком, и тогда в чем смысл разделять шланги, разве не проще взять один силиконовый потолще, миллиметров 30 по идее вполне хватит чтобы и пар шел и флегма лилась, с толстого силикона, можно армированный, проще же?

Можно обычный, можно узел отбора по пару (у меня такой) - там сразу резьба для пара из куба, и он сильно короче, чем обычный.Vittomin, 03 Февр. 25, 08:06

Конечно можно,тем более они продаются везде.
А при наличии рук или знакомого сварщика по нерже ваще нет проблем сделать,
два штуцера+ ниппель.
А подвод пара через гофру.
Как её развальцовывать и оконечивать уже не раз рассказывали и показывали.

взять один силиконовый потолще, миллиметров 30tmc, 03 Февр. 25, 11:47

два тонких дешевле и не сложней.. А 30 ми может и не хватить на 2 х квт, захрюкает..

у меня 2 кВт не бывает, максимум 1.7, на крайняк можно 40 мм сделать
а вот то что дешевле, чето посмотрел и призадумался..)
https://pkns.ru/...45196e45/apply/

самому корячиться.tmc, 01 Февр. 25, 14:46

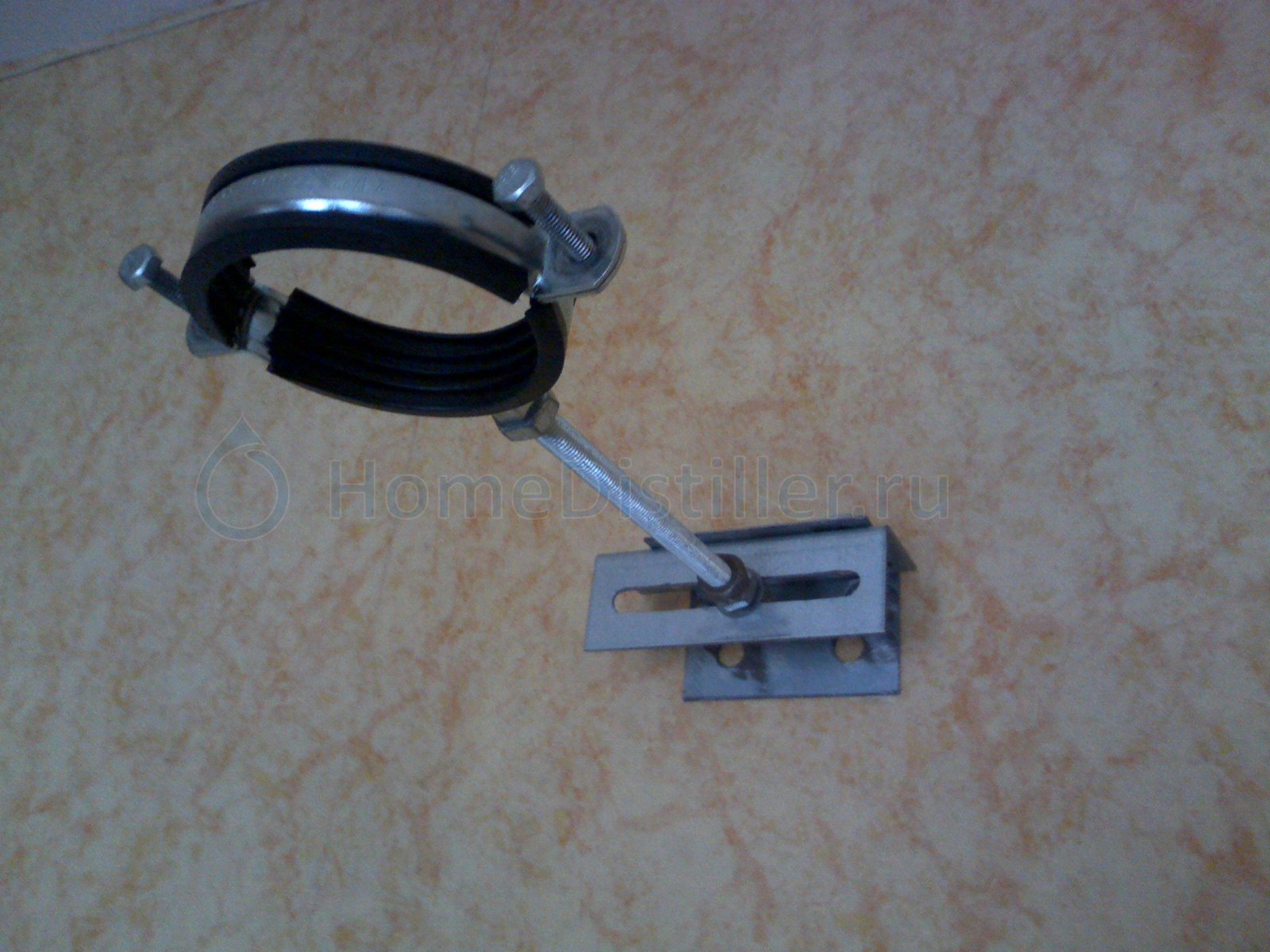

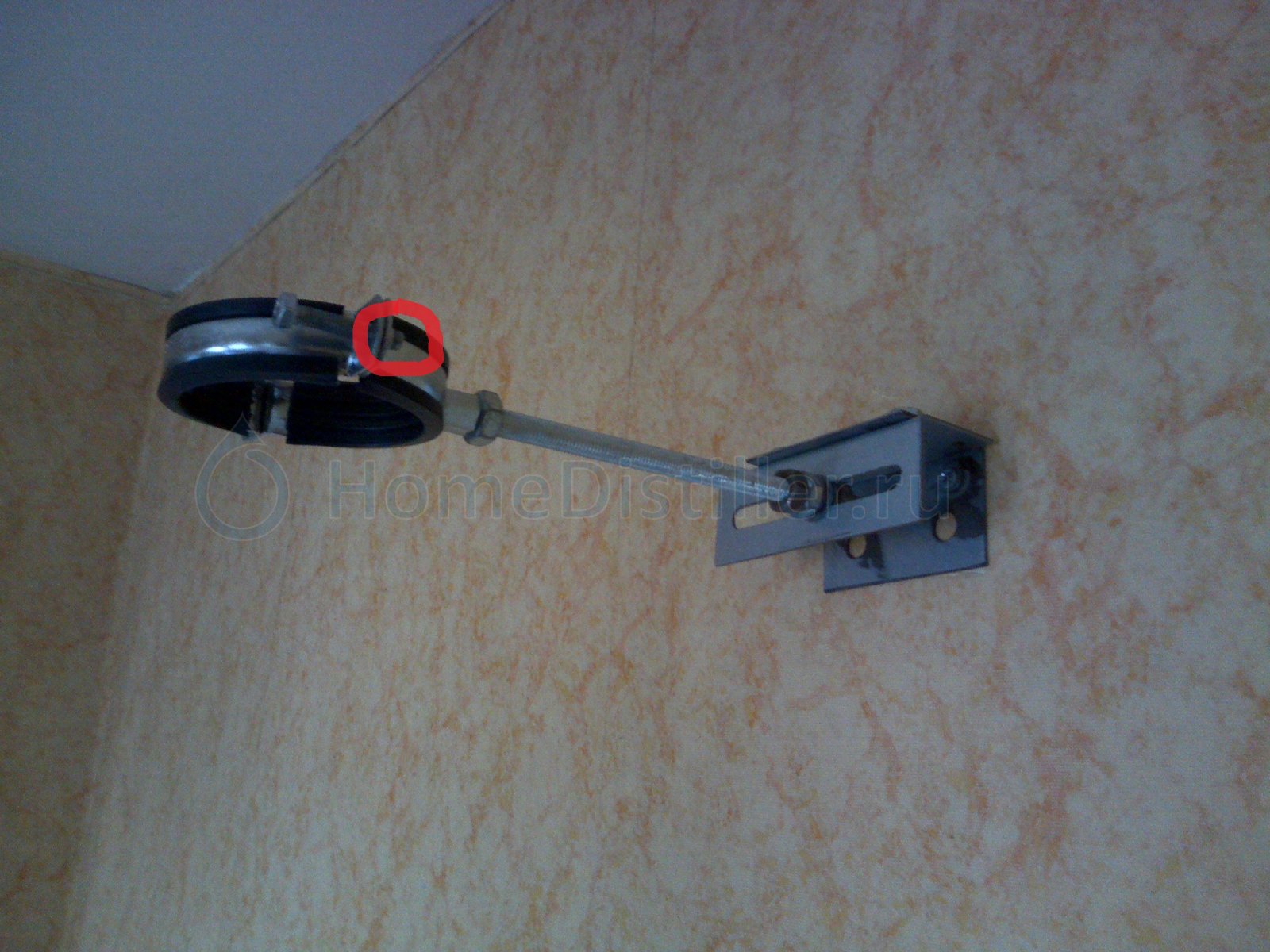

Центруется в трёх плоскостях. Опирается на стену за счёт веса колонны."Слабое" звено - это резьба на половинке хомута. Необходимо контрить двумя гайками.

Центруется в трёх плоскостях. Опирается на стену за счёт веса колонны."Слабое" звено - это резьба на половинке хомута. Необходимо контрить двумя гайками.Самовариус, 03 Февр. 25, 12:36

Зачем так сложно-то? Просто ввернул в стену, глубину ввёртывания проконтролировал отвесом. Потом этим же отвесом подогнул шпильки по горизонтали. И контрить тоже не нужно, какой смысл.

Добавлено через 7мин.:

И не надо всю колонну крепить. Только царгу под узлом отбора тела на два хомута, сверху и снизу. Остальное пристёгивается и висит на ней.

И контрить тоже не нужноDry Gin, 03 Февр. 25, 12:43

И не надо всю колонну крепитьDry Gin, 03 Февр. 25, 12:43

Может и не нужно..., но колонна 3" х 1,5 м полностью засыпана СПН, над ней диоптр с узлом отбора и кожухотрубный дефлегматор, кран отбора,клапан,доохладитель,попугай. Так что, лучше закрепить и законтрить.
(Да, хомуты надо подводить под основания клампов).

Самовариус, на 3" там и шпильки толще, М10. Не вижу смысла ни контрить, ни крепить остальные элементы. Чел знакомый недавно 1.7 метра трёхдюймовку с ЦП и дефом тора на 2 шпильки повесил по моим эскизам, всё норм. Шкаф теперь строит вокруг неё😄

колонна будет выше куба (чтобы избавиться от насоса как дополнительного ненадежного элемента)tmc, 03 Февр. 25, 11:47

Имелось ввиду - низ колонны будет сильно выше, чем верх куба?
Хех - была бы у меня колонна сильно выше куба - она бы не была выше куба Если есть место ввысь - лучше уж колонну увеличить.
Непонятно - зачем тут вообще насос. Флегма из колонны стекает самотеком.

Vittomin, да, вот она 1.8 м, на фото, есть запас 15 см чтобы ее приподнять и организовать переток по шлангам между ней и кубом

приподнять и организовать перетокtmc, 03 Февр. 25, 13:33

Если высоты хватает - то проще трубой соединить, как Урий предлагал.

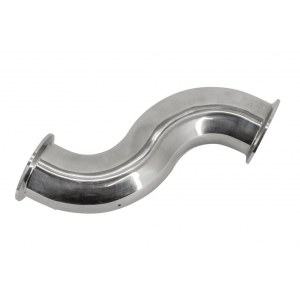

Можно такую купить:

А под плитку фанерку нужной толщины подкладывать. Или книжек.

Добавлено через 11мин.:

tmc, Кстати, за болты стеклянных царг можно прикрепить колонну на обычные металлические уголки к стене. Вообще красота будет - не сдвинешь, даже если захочешь.

проще трубой соединитьVittomin, 03 Февр. 25, 13:55

Проще в чём? Гофра универсальна, гнётся по месту. Трубу поставишь - потом ничего не переделать.

Проще в чём?Dry Gin, 03 Февр. 25, 14:07

Гофру толстую еще найти нужно и как то подключить, а tmc же хочет одним подводом обойтись - чтоб в одну трубу и пар дул и флегма стекала.

Впрочем, в китае (наверное) можно заказать подводку на клампе https://aliexpress.ru/....72ed6354YJhnaC
Недешево...
