Вопросы по ректификации.

Трубка Перкинсаzippo75, 26 Окт. 21, 12:04

Это для температур выше точки кипения жидкости при повышеном(относительно атмосферного)давлении.
Простыми словами,петля перед манометром своего рода демпфер(амортизатор) за счёт жидкости в нижней части петли.
Вопрос ! нак.я нам это надо при температурах до 100*С

Свернул в бублик. В чем криминал?zippo75, 26 Окт. 21, 12:04

Если вдруг конденсат в бублик попадёт - увидишь)

Dry Gin, В том бублике который называется трубка перкинса,конденсат играет главную роль.
Вопрос НАХУЯ это приблуда перед манометром на кубе при ректификации в квартирных условиях

Добавлено через 1мин.:

вы уже запутались в бубликах.Горе от ума.

Урий, я привёл пример формы и указал откуда это дело взялось. Поэтому, земляк, не кричи. Уважай сообщество.

Урий, как ты правильно заметил, трубка Перкинса для магистральных давлений, там не играет роли пара-тройка миллиметров ртути. А здесь в одно плечо колечка нальётся, а в другое никак.

Поэтому, земляк, не кричи.zippo75, 26 Окт. 21, 13:40

глядя на ваши аппараты трудно понять чё вы делаете в теме о ректификации,потому и кричу.

Добавлено через 4мин.:

А здесь в одно плечо колечка нальётся, а в другое никак.Dry Gin, 26 Окт. 21, 13:41

поподробней пожалуйста. Где плечи? Ну мне чисто поржать

Урий, Урий, разговор шел об установке манометра. Чо ты к аппарату прицепился. Посмотри комедию "Управление гневом"

поподробней пожалуйста. Где плечи? Ну мне чисто поржатьУрий, 26 Окт. 21, 15:06

Любишь технические унижения?))

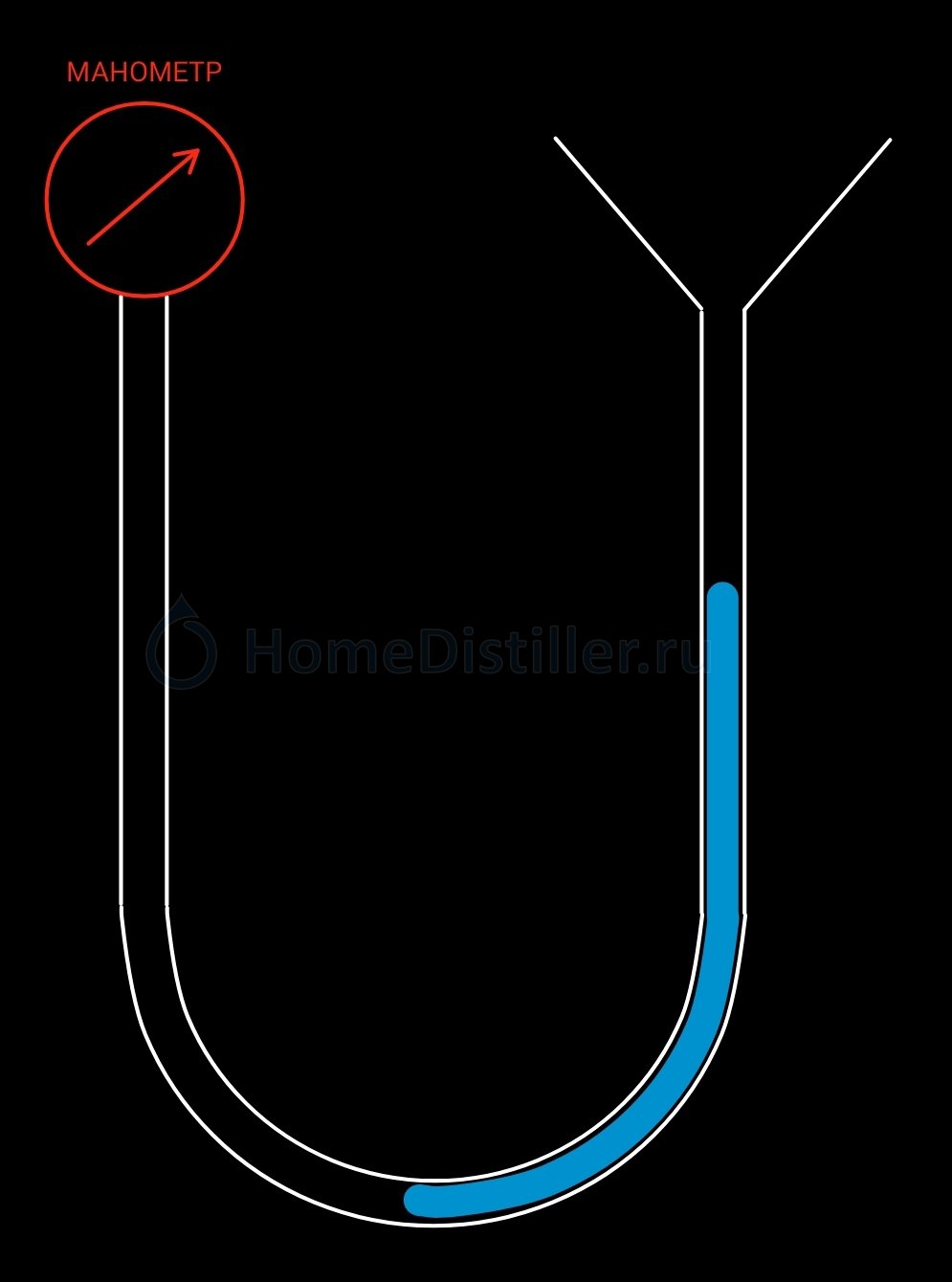

Вот тебе плечи:

В правом жидкость, а в левом её нет. Что на манометре? Школу прогуливал что ли?))

Добавлено через 8мин.:

Ну и плечи на фото:

Левое пустое - красным, правое с жидкостью - синим.
Опять же, напомню, что так будет в случае

Если вдруг конденсат в бублик попадётDry Gin, 26 Окт. 21, 13:24

Dry Gin, Ну вот

поржал.Ты мне двоешнику объясни,как в правое плечё наберётся столько жидкости,при условии герметичности системы

Урий, чтоб наверняка - утепли подъём шланга от куба до перегиба. А так 50/50, зависит от высоты, диаметра шланга и толщины силиконовых стенок.

А поподробнее можно описать методику?ПОМОР29, 26 Окт. 21, 12:53

Нужен датчик температуры в кубе с разрешением хотя бы 0,1 градуса, например ds18b20. Вот залил ты воды, включил нагрев, выключил дефлегматор и выставил мощность так что бы из холодильника чуть-чуть иногда очень редко капало, т.е подается чуть больше чем теплопотери в кубе и колонне. В первом приближении можно считать что давление в кубе нулевое, засекаешь температуру кипения воды в кубе, пусть это будет 99,0С. Дальше включаешь дефлегматор на полный возврат (колонна работает на себя) и начинаешь увеличивать мощность, сразу можно жахнуть предполагаемую предзахлебную, например 2кВт для 50й трубы и в это время внимательно смотришь за температурой в кубе, каждое повышение на 0,1 градуса это 2,7 мм.рт.ст. Например: на минимуме нагрузки (при определении теплопотерь) куб начал кипеть при 99 градусах (это может быть ватт 300-500 но абсолютно не важно) а при подаче рабочей мощности допустим 2кВт температура в кубе поднялась с 99 до 100 градусов т.е +1 градус, это значит что в кубе избыточное давление 27 мм.рт.ст, если колонна не захлебнулась можно попробовать подать чуть больше, если захлебнулась - чуть меньше.

провёл небольшой опыт с водой, залил 25л в куб 37л Максима от СиВ. сверху ПБ2020, затем царги спиртовые 50+100см, деф наклонный с малым холодильником, игольчатый кран открыт. как закипело убавил до 1,7кВт и минут через 20 как начало капать поставил на замер. через час вместо расчётных 2,72л накапало примерно 1380мл. кстати манометр как был на нуле так и до сих пор нуль. после этого уменьшил мощность до 1кВт и через полчаса накапало 320мл, т.е. 640-650мл/ч вместо положенных 1600мл. вижу что есть проблема, но где, как найти и решить?

чтоб наверняка - утепли подъём шланга от куба до перегиба.Dry Gin, 26 Окт. 21, 18:46

ну с дуру то можно и .. сломать кое что

если захлебнуласьdee, 26 Окт. 21, 19:07

А захлеб так же смотрим, по дрожжанию стрелки манометра?

у меня РМЦ.kaimen1, 26 Окт. 21, 07:15

kaimen1, какая паспортная мощность ТЭНа задана в настройках РМЦ? Как прикручены провода к ТЭНу проверял?

kaimen1, ощущение что мощность в два раза меньше. Как варианты, если два ТЭН то работает один. Симистор одну полуволну не открывает или его управление. Задать максимальное напряжение и померить. Или лампу накаливания к ТЭН подсоединить. Аккуратно

паспортная мощностьkoolhatcker, 26 Окт. 21, 20:52

3кВт, у меня один тэн на 3кВт.

ощущение что мощность в два раза меньшеРюрик1955, 26 Окт. 21, 20:55

похоже на это. покопался только что в настройках, но вроде всё нормально

kaimen1, поменяй ТЭН. Лучше на аристоновский, который доведённый. Всё равно про запас должен быть лишний...

kaimen1, а сопротивление ТЭНа можешь измерить?

А захлеб так же смотрим, по дрожжанию стрелки манометра?ПОМОР29, 26 Окт. 21, 20:50

перегрев куба постоянно растет, это может быть за пятнадцать минут, может быть час, после захлеба колонну прорывает и резко выплевывает флегму в холодильник, лучше не доводить, считается рабочей 20мм.рт.ст, т.е +1 градус перегрева уже много

Добавлено через 1мин.:

вижу что есть проблема, но где, как найти и решить?kaimen1, 26 Окт. 21, 20:30

врет регулятор или чем ты выставляешь мощность и очень большие теплопотери, телпопотери тоже могу рассказать как оценить, тоже достаточно одного датчика температуры в кубе
