Dry Gin. Мой блог по ректификации.

Не, с какого.Dry Gin, 02 Мая 26, 11:04

с такого что насос считай сжимает разряжение до атмосферы, раз в пять, может и не кубовая но прилично,это не вакуум поддерживать, на голову воздушного компрессора посмотри, вся в рёбрах и с обдувом. А остальном ничем от тепловой трубки не отличается, один раз отвакуумировал и она сама по себе работает, можно на воде, можно на спирте

на голову воздушного компрессора посмотри, вся в рёбрах и с обдувомdee, 02 Мая 26, 11:33

И в мыслях не было. Перистальтический насос.

А остальном ничем от тепловой трубки не отличается, один раз отвакуумировал и она сама по себе работает, можно на воде, можно на спиртеdee, 02 Мая 26, 11:33

Отличается экстремально малой площадью теплосъёма. Условно 5 витков димрота пару-тройку киловатт заберут.

Перистальтический насос.Dry Gin, 02 Мая 26, 11:55

и много ты им пара перекачаешь ? На кило пара это куб, под вакуумом 0.2 - пять кубов

и много ты им пара перекачаешь ?dee, 02 Мая 26, 13:33

Там пароводяная смесь. Но да, согласен, надо думать. Может голову после радиатора ставить.

Бардоген. Версия №7.
Тест на воде.
VID_20260513_141140_146.mp4

UPD. Бардоген не вывез, запенился напрочь. Вернулся пока на старый НПГ, кубик на индукционке.

Сегодня отстраивал режим в схеме УНБК+АЦП. Пока вышло вот так:

УНБК
Мощность 52 (ИП)
1750 ватт грязью
1500 чистыми (условно)
Подача 7.3 л/ч 18%об.
Отбор 1.36 л/ч 95.9%об.
(1.3 лАС/ч)
ФЧ=4.77

АЦП
Мощность 63 (диммер)
650 ватт грязью
600 чистыми (условно)
L/G=1.45

Итого: 0.62 лАС/кВтч
Или 1.61 кВтч/лАС.
Если не учитывать теплопотери.

странно что УНБК не проливает, бардоген на 3" надо иначе будет вот эта буря в стакане

странно что УНБК не проливаетdee, 31 Мая 26, 21:25

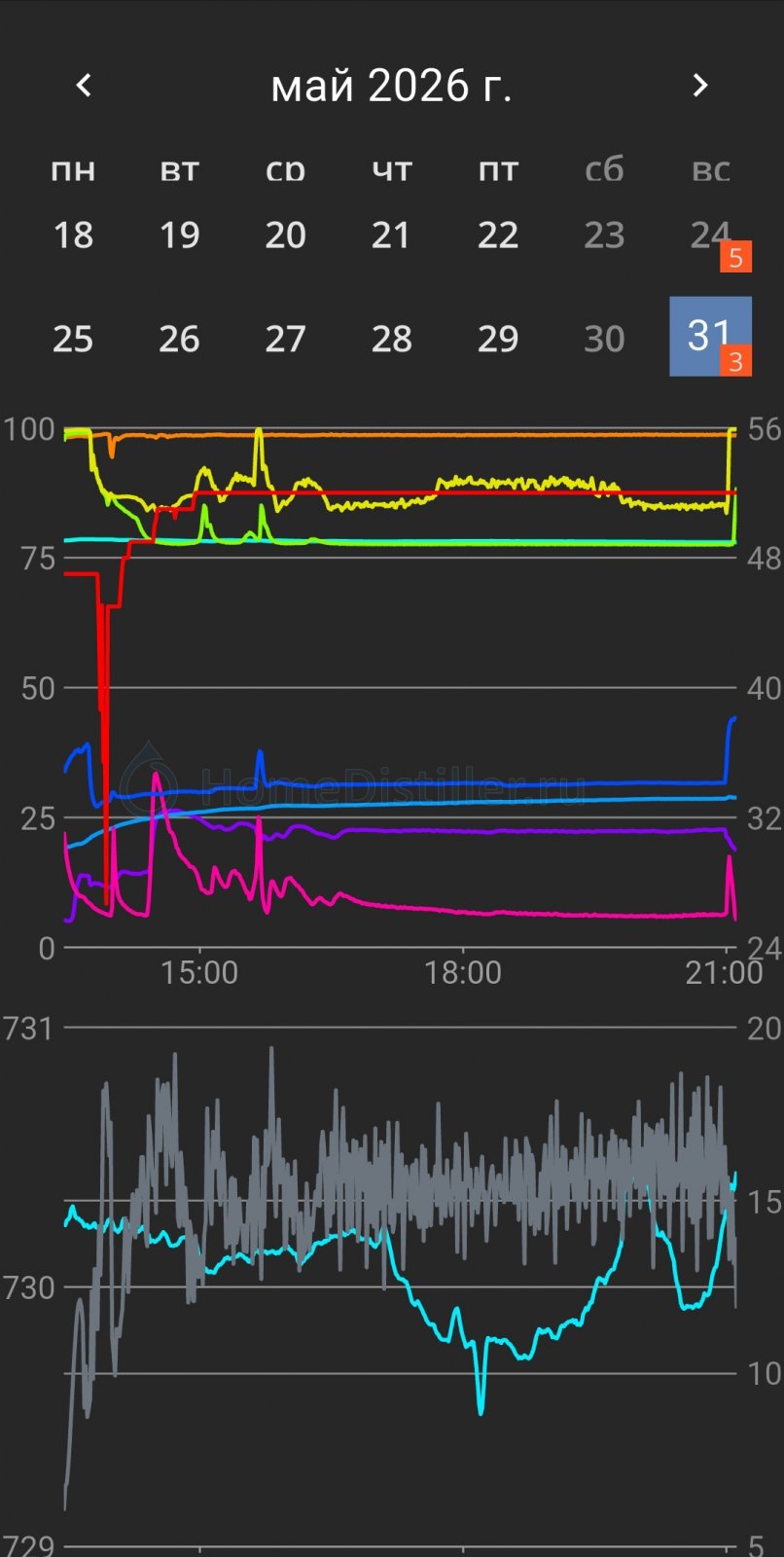

Потому что исчерпывающая с запасом. Ну и автоматика отрабатывает нормально. Там всё на тоненького конечно. Вот так я отстраивался, первая треть:

Потом нашёл подход и оно вроде пошло. Хотя 95.9%об. немного разочаровали. Люди 96.2 делали. Но может и приукрасили конечно, свечку не держал.

Добавлено через 4мин.:

Оранжевая - низ на пролив, жёлтая - пар в точке подачи, зелёная - пар в точке G, по которой отбор выставляется.

эпюрация здорового человекаdee, 02 Июня 26, 14:27

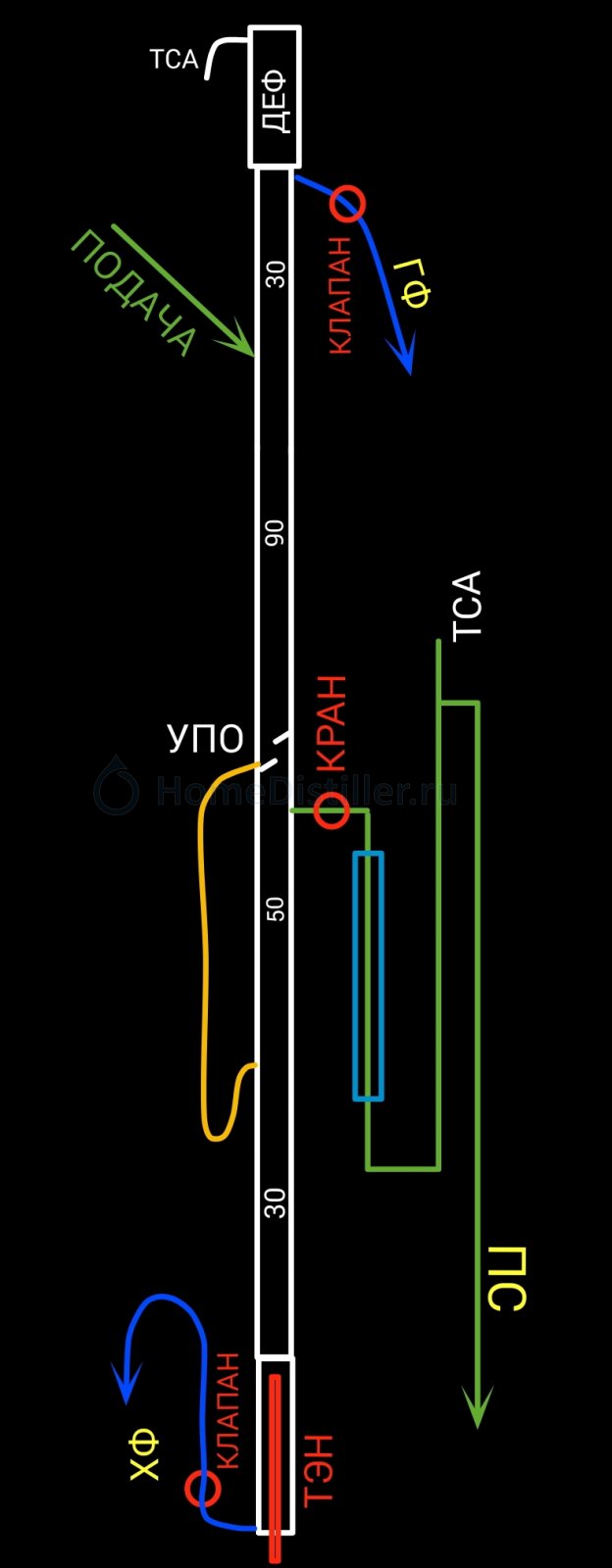

dee, можешь мне такую сделать на АЦП?

1.36 л/ч 95.9%об.Dry Gin, 31 Мая 26, 21:16

600 чистымиDry Gin, 31 Мая 26, 21:16

Только пар не водяной, а спиртовой.

dee, можешь мне такую сделать на АЦП?Dry Gin, 02 Июня 26, 20:06

идея интересная, я пока думаю как, если допустить что L/G в затопленной царге такое же как в нисходящей то наверное можно, надо разобраться как у тебя работает перелив, если вся жидкость сливается через него то всё становиться довольно просто

dee, да пока без затопленной.

Добавлено через 2мин.:

Ещё интересует ацеталь. Но по нему, насколько я понимаю, нет известной функции Кисп.

Dry Gin, так без затопления она не будет работать, если принять что весь эпюрат идет через верх и L/G работает как и в нисходящей эпюрации, то за пару часов можно можно состряпать. Напиши сколько у тебя тарелок сейчас в каждой царге и какие расходы

Добавлено через 1мин.:

нет известной функции Кисп.Dry Gin, 02 Июня 26, 20:09

я их из графиков выдергиваю, пересчитываю на кисп спирта если это крект, потом линию апроксимации в эксель

надо разобраться как у тебя работает перелив, если вся жидкость сливается через него то всё становиться довольно простоdee, 02 Июня 26, 20:07

Если ты про обходную трубку (лифт), то да, вся, 100%. В лифте создаётся постоянное сифонное разряжение и он высасывает из узла всю флегму.

Добавлено через 6мин.:

Напиши сколько у тебя тарелок сейчас в каждой царге и какие расходыdee, 02 Июня 26, 20:11

Концентрационная 30 см, эпюрационная 90 см, затопленная восходящая 50 см, нисходящая 30 см. Это всё именно насадка. Сама насадка СПН 3.5, травленная, очень ровненькая, чистая, красивая. ВЭТС не замерял, пусть будет 4 см.

Dry Gin, а мощность и потоки эпюрата, ГФ и ХФ какие ? опять же ХЗ какое L/G для отгонной царги "30" для ХФ брать, ну, может для эпюрационной царги сгодиться

Добавлено через 1мин.:

кран кстати не нужен

Добавлено через 1мин.:

отгонная часть "30" скорее всего тоже, возможно лучше восходящую эпюрационную царгу "50" дорастить

Добавлено через 10мин.:

что-то меня терзают смутные сомнения .. если допустить что участок 90 и 50 работают с одни L/G то смысла выворачивать колонну нету

а мощность и потоки эпюрата, ГФ и ХФ какие ?dee, 02 Июня 26, 20:33

600 чистымиDry Gin, 31 Мая 26, 21:16

1.36 л/ч 95.9%об.Dry Gin, 31 Мая 26, 21:16

Отбор ГФ 50 мл/ч, ХФ 25 мл/ч.

опять же ХЗ какое L/G для отгонной царги "30" для ХФ брать, ну, может для эпюрационной царги сгодитьсяdee, 02 Июня 26, 20:33

Да, там как в эпюрационной получается. Вот в восходящей наверное эффективность разделения чуть меньше. У меня смутно вырисовывается, что там. То есть зона накопления всё время немного смазывается вверх восходящим L. Медленно. Само ТМО существенно быстрее.

кран кстати не нуженdee, 02 Июня 26, 20:33

В работе не нужен. Нужен на прогреве и техобслуживании после работы.

отгонная часть "30" скорее всего тоже, возможно лучше восходящую эпюрационную царгу "50" дораститьdee, 02 Июня 26, 20:33

Ну она же выполняет роль концентрационной царги в ЭК, только вниз.

Добавлено через 2мин.:

что-то меня терзают смутные сомнения .. если допустить что участок 90 и 50 работают с одни L/G то смысла выворачивать колонну нетуdee, 02 Июня 26, 20:33

Смысл в автосливе всего эпюрата вбок. Сколько подано - столько и выливается, за минусом ГФ и ХФ. Это огромное удобство.

Ну она же выполняет роль концентрационной царги в ЭК, только вниз.Dry Gin, 02 Июня 26, 20:53

да я как бэ понимаю о чем ты думал, всё что могло уйти вверх то ушло по царге 90, царга 30 должна сконцентрировать хвосты, на ее тарелке питания всё что двигалось вниз по 90 пойдет дальше в низ по 30, но не уверен что это правильно впишется в расчёт и зачем тогда "50", дожать хвосты .. ну может..

Добавлено через 1мин.:

Смысл в автосливе всего эпюрата вбок. Сколько подано - столько и выливается, за минусом ГФ и ХФ. Это огромное удобство.Dry Gin, 02 Июня 26, 20:53

ну ЭК в любом случае сольет через ГЗ все что сверху упало, но для отжима эпюрата от хвостов сойдёт .. если допустить что 30 работает с L/G как и две эпюрационные царги то мне останется в расчете ЭК только концентрации от тарелок в нужное место перенести

зачем тогда "50", дожать хвосты .. ну может..dee, 02 Июня 26, 20:55

Ну да. Если УНБК плохо справится с НПП, то их нужно дожимать. Но ценой минимальных потерь, то есть концентрировать.

если допустить что 30 работает с L/G как и две эпюрационные царги то мне останется в расчете ЭК только концентрации от тарелок в нужное место перенестиdee, 02 Июня 26, 20:55

Сделай, если не сложно. По всем примесям, которые нам актуальны на сахаре. Я в этот раз хоть и взял образцы, но поскольку перегон был не идеален, половина ушла на настройку, то отправлять на анализ сейчас не буду. А через пару месяцев уже сделаю всё ровненько. И отправлю подачу, эпюрат и ХФ. ГФ не буду отправлять, там и так всё ясно.

о всем примесям, которые нам актуальны на сахаре.Dry Gin, 02 Июня 26, 21:11

у меня есть ИМЭЭ и изоамилол как ВПП и НПП, головы вобщем-то будут отгоняться и так, что еще надо ? из хвостовых есть только фурфурол

что еще надо ?dee, 02 Июня 26, 21:13

Перечислю, а там сам решай. Метанол, ацеталь, 1-пропанол (он и на УНБК хуже отсекается, и на АЦП хуже отгонится).

Добавлено через 1мин.:

из хвостовых есть только фурфуролdee, 02 Июня 26, 21:13

Не. Какой фурфурол с УНБК))

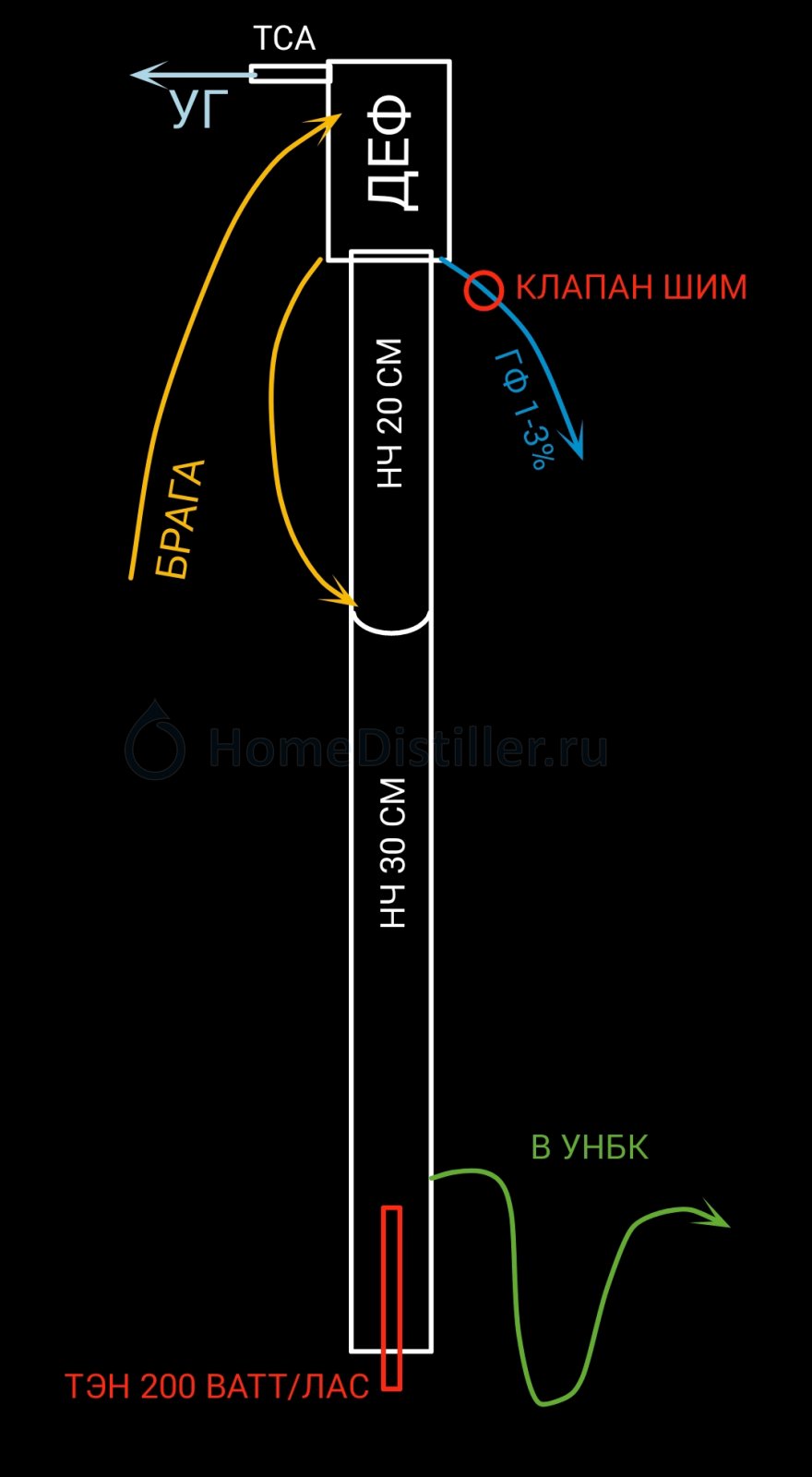

dee, и ещё одна просьба. Сделай такой же расчёт на своём кальке для БЭК такого формата:

Исключительно по уксусному альдегиду.
Подача браги 8 л/ч, 16%об.
Насадка СПН 3×3.
ВЭТС пусть 3.5 см.
Какая мощность ТЭНа нужна, чтобы УА снизить на порядок и на два порядка. И сколько ГФ при этом забрать.

Если не затруднит.
