Dry Gin. Мой блог по ректификации.

вобщем, всё зависит от того какое там реально L/G, остается только гадать как ведет себя примесь в восходящей царгеdee, 05 Июня 26, 14:59

Концентрируется вниз сильно быстрее, чем поток поднимается вверх. Это надо задержки изучать. Будет какая-то поправка, но несущественная.

Добавлено через 1мин.:

эпюрация с хорошим расходом пара и с небольшой ГС на 50ТТ кроет эту АЦП как бык овцуdee, 05 Июня 26, 15:23

Потому что ты всё неправильно посчитал. Удивительно, что ты сам не видишь противоречий в своём расчёте.

Правильно выкинул, ведь его там нет, он по обходному шлангу уходит под восходящую царгу.Dry Gin, 05 Июня 26, 15:19

так он из дефа возвращается и на тарелке ввода эпюрируемого спирта с ним скалывается, если он есть для эпюрационной царги то должен быть и для восходящей, эта жидкость никуда не пропадает по пути в эпюрат, я ж предупреждал - тут большой вопрос какой LG брать

Добавлено через 2мин.:

Потому что ты всё неправильно посчитал. Удивительно, что ты сам не видишь противоречий в своём расчёте.Dry Gin, 05 Июня 26, 15:24

поток пара 1000Вт/2250/18 = 0,024691358 моль для воды и 0,025879917 моль для спирта, куда эти моли из восходящей царги пропадают по твоему они паром доходят до дефа и становятся жидкостью, эта жидкость проходит по всем царгам и выходит в эпюрат на 99%. На тарелке ввода эпюрата к этим 0,025 молям из дефа добавляется 0,005191197 моль эпюрата в виде 96% спирта, так какое будет L/G ?

так он из дефа возвращается и на тарелке ввода эпюрируемого спирта с ним скалывается, если он есть для эпюрационной царги то должен быть и для восходящей, эта жидкость никуда не пропадает по пути в эпюрат, я ж предупреждал - тут большой вопрос какой LG братьdee, 05 Июня 26, 15:27

Ладно, допустим даже так. Но ты таки посчитай ИА в восходящей правильно. На каждой вышестоящей тарелке снижение его концентрации.

Ладно, допустим даже так. Но ты таки посчитай ИА в восходящей правильно. На каждой вышестоящей тарелке снижение его концентрации.Dry Gin, 05 Июня 26, 15:31

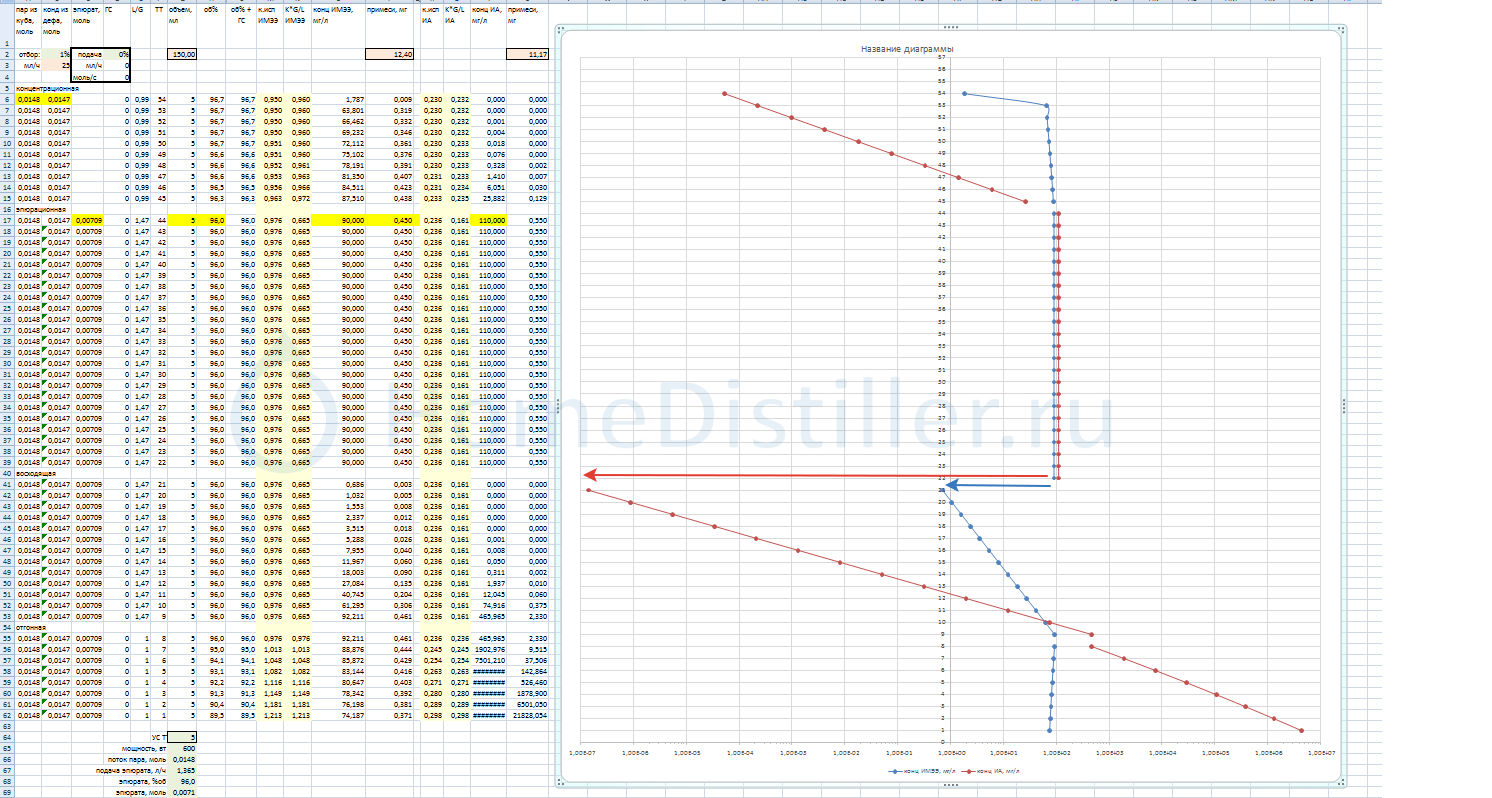

согласен, накосячил, если концентрацию на вышележащей надо делить на KG/L то нижележащую надо умножать, тогда становиться гораздо лучше

Добавлено через 4мин.:

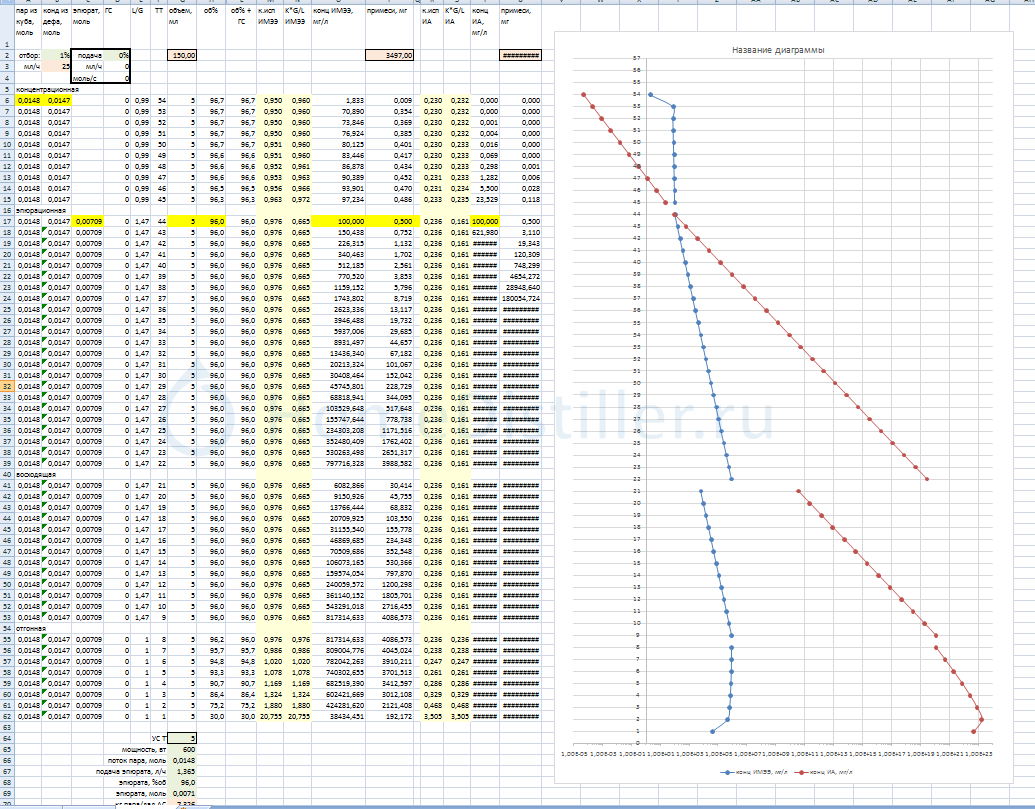

предположим что концентрация примеси по эпюрационной царге не меняется, ВПП сокращаются примерно на 2 порядка, НПП в ноль

Добавлено через 13мин.:

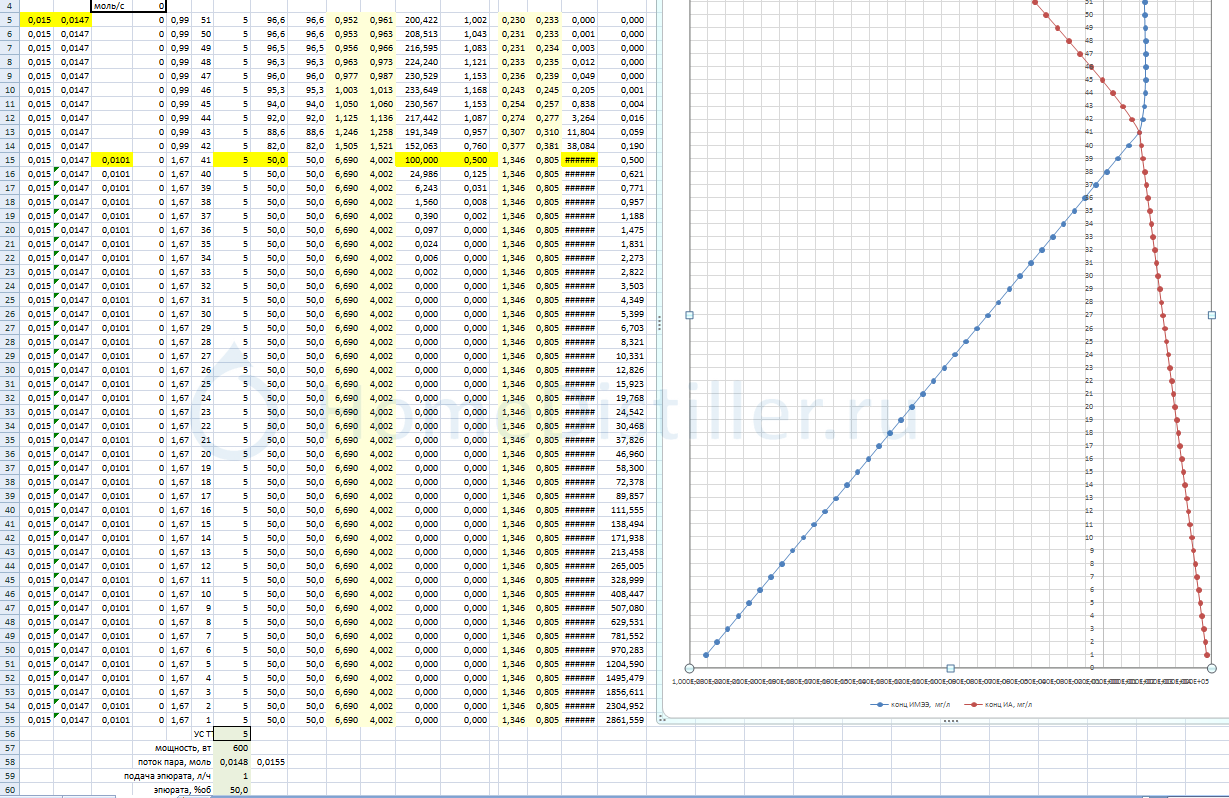

для сравнения классическая эпюрационная с питанием от открытой бражной и без ГС, с теми же расходами

с ВПП она справляется лучше ну а НПП.. что НПП.. их спиртовая держать будет

предположим что концентрация примеси по эпюрационной царге не меняется, ВПП сокращаются примерно на 2 порядка, НПП в нольdee, 05 Июня 26, 15:37

Ну вот, клещами приходится вытягивать)) Ещё отгонную поправь таки, чтоб совсем красиво стало. Внизу её крепость 94%об. - практика.

Добавлено через 6мин.:

с ВПП она справляется лучше ну а НПП.. что НПП.. их спиртовая держать будетdee, 05 Июня 26, 15:37

Да вот не факт, что удержит. Ты взял самую низкую из НПП - ИА. Возьми хотя бы 1П.

Ну и удобство. АЦП - это очень удобная для работы колонна. Залил стартовый объём спирта, прогрел и дальше она может хоть сутки работать на себя. Включил подачу, из отбора полилось. Выключил подачу - перестало. Никакой автоматики, кроме ГБ. Я вот уже почти два года её эксплуатирую, такого беспроблемного девайса в моём зоопарке никогда не было. Включил и забыл. Например с УНБК всё сложнее.

Ну вот, клещами приходится вытягивать))Dry Gin, 05 Июня 26, 15:58

я вообще-то эти свободные пол дня собирался автокорректировку отбирающего насоса писать

я вообще-то эти свободные пол дня собирался автокорректировку отбирающего насоса писатьdee, 05 Июня 26, 16:04

dee, ты же знаешь, я тебе премного благодарен и оценил твои усилия как никто другой. Дай мне пожалуйста эксельку финальную, с графиком, я ещё немного поиграюсь и другие примеси погоняю. Чтоб тебя не отвлекать. Обещаю, дальше меня не уйдёт.

по секрету всему свету
расчет выхода промежуточной примеси при эпюрации на АЦП.xlsx

твои 200Вт/лАС для браги 16% катастрофически мало, к.исп УА не перекрывает L/Gdee, 03 Июня 26, 14:14

Зарядил 320 ватт, всё что есть.
VID_20260709_184437_203.mp4
Бурлит довольно интенсивно. Образец отбираю.

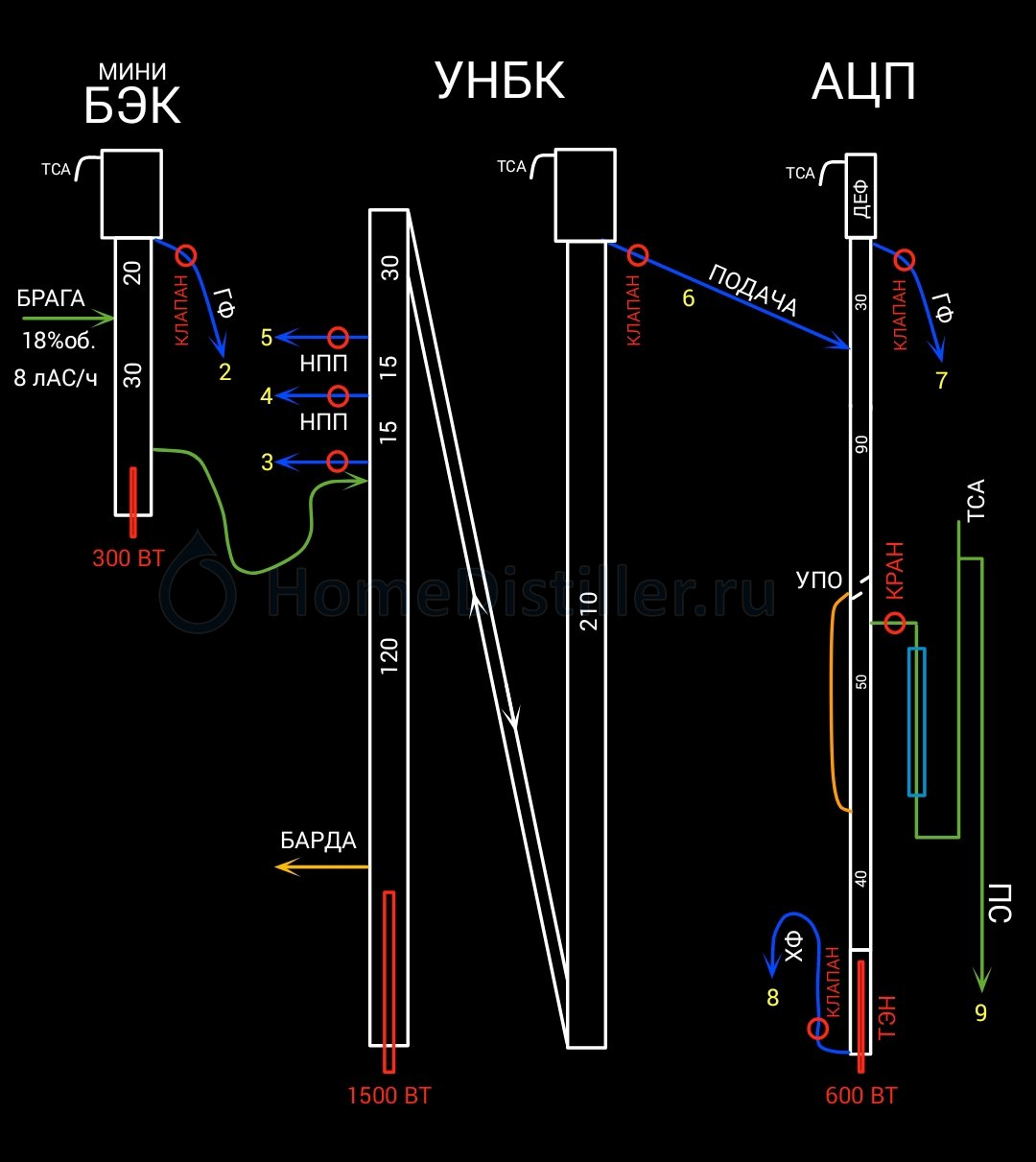

Схема. Ниже будут ГХ из обозначенных номерами 2-9 точек. Под номером 1 - сивушная фракция с холодного ректа браги в потоке УГ.

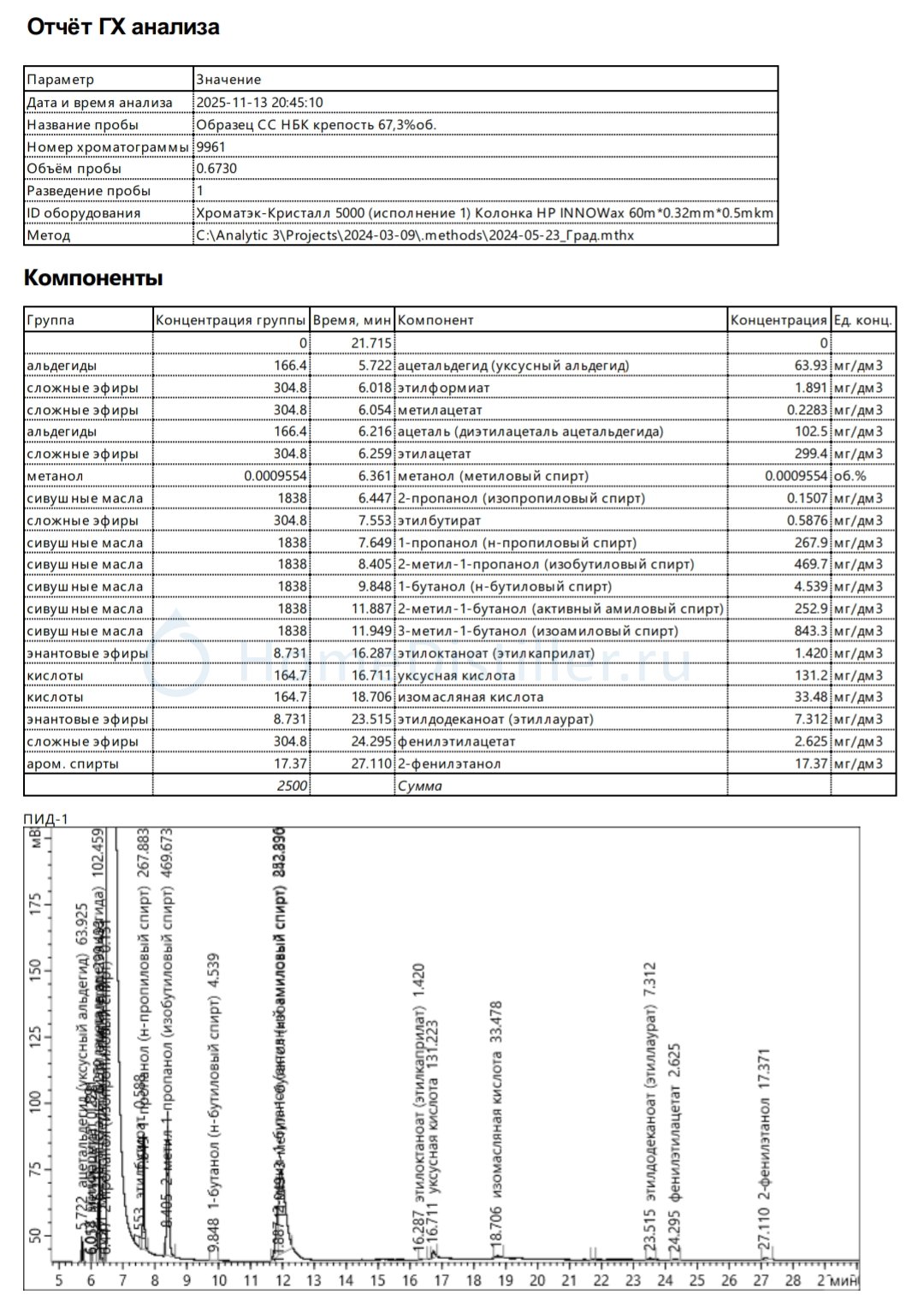

Примерный исходник после ХР браги (подача в БРУ):

2609-06 1 Сивуха ХР 58.83 об..pdf
2609-06 2 БЭК ГФ 95.66 об..pdf
2609-06 3 УНБК СФ0 40.34 об..pdf
2609-06 4 УНБК СФ1 72.84 об..pdf
2609-06 5 УНБК СФ2 77.25 об..pdf
2609-06 6 УНБК 95.88 об..pdf
2609-06 7 АЦП ГФ 95.52 об..pdf
2609-06 8 АЦП ХФ 92.42 об..pdf
2609-06 9 Спирт 95.76 об..pdf

Dry Gin, солидный труд

Тока сумневаюсь я, что кто-то еще сподвигнется на такой НПЗ.

santax1, запросто, только восходящая эпюрация за пределами академических знаний но работает

солидный трудdee, 11 Сент. 26, 16:33

Надеюсь, коллегам пригодится. Кстати, на мини-БЭК есть большой запас по мощности при заданном сечении. Просто сейчас ТЭНа такого нет. А так туда и киловатт влезет без захлёба. Я дал около 300 ватт, всё что было. Но поменяв ТЭН на помощнее, можно снизить УА если не в ноль, то близко к тому.

По крепости продукта тоже есть запас, ФЧ легко увеличивается, стабильность не сбивается. Но вот есть ли смысл делать 96.3 ради ГОСТа, если по примесям оно будет попадать в ГОСТ и при меньшей крепости. Вопрос философский)

Но поменяв ТЭН на помощнее, можно снизить УА если не в ноль, то близко к тому.Dry Gin, 11 Сент. 26, 19:23

можно высоты добавить, если лезет в потолок

можно высоты добавить, если лезет в потолокdee, 11 Сент. 26, 19:53

У меня не лезет. Либо ещё один насос делать. Но хочется минимализма, потому проще мощи подкинуть в БЭК.

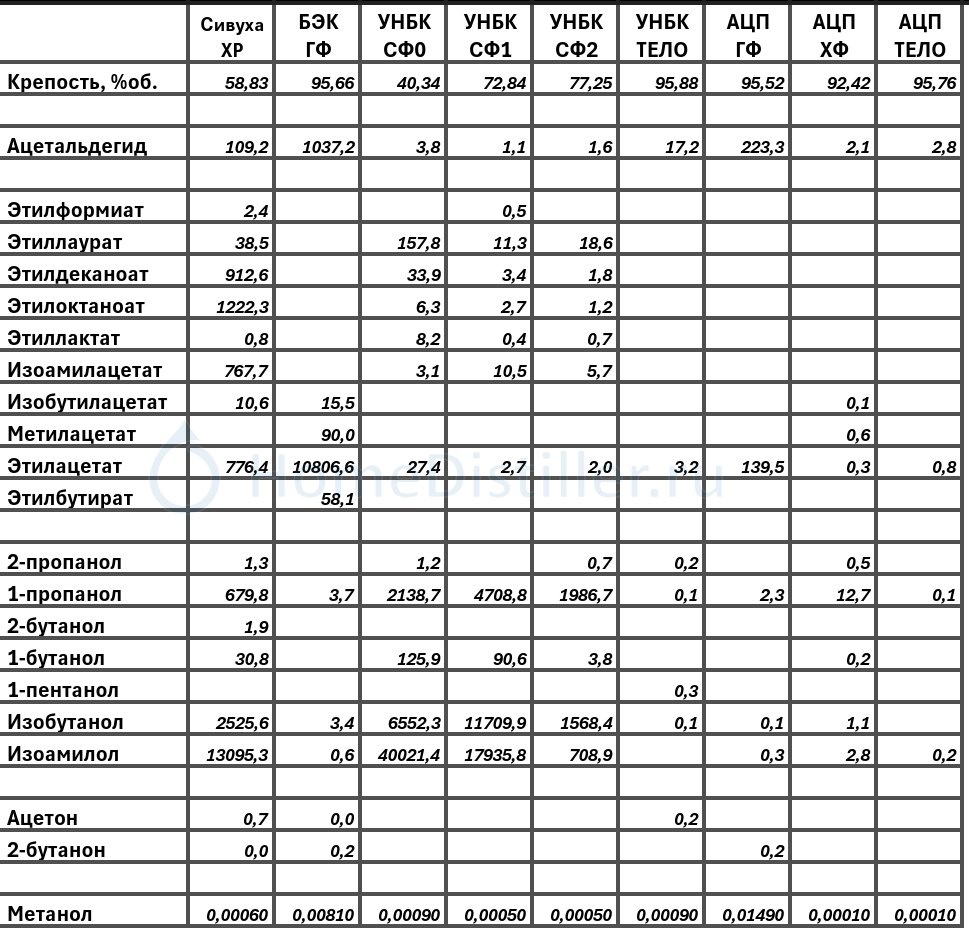

И детальные фрагменты, которые могут быть кому-то интересны.

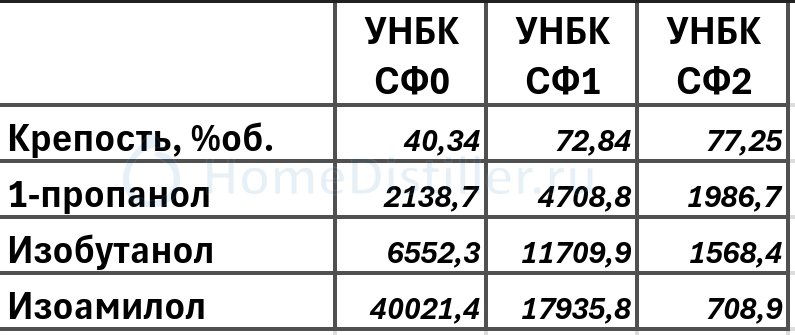

Три узла отбора сивухи на УНБК, три основные сивушные примеси:

Работа АЦП:

проще мощи подкинуть в БЭКDry Gin, 11 Сент. 26, 20:28

А вариант конденсации ЛКК на ТСА своих колонн не рассматриваешь?
