проточная нбк без парогенератора

может так работать и не надо но это работет.dee, 23 Янв. 26, 11:17

Конечно работает.
Работать же можно по разному,например от забора и до обеда выкапывать а с обеда и до забора закапывать.

Vittomin, теме ПГ с барды уже 12 лет а то и больше [БРУ (брагоректификационное устройство) - начало] еще времен молочных гаек, сейчас на клампах собрать вообще никаких трудностей

Конечно колхозить можно ножичком, надфилем, пробойником, карандаш и линейка. Вот нахрена эти заморочки. Поехай в контору типа ,,Резка Металла,,. Там админ за 10 мин при личном контакте начертил тарелки макет. Потом его изготовили на лазерном раскроечном из живой нержи. Все примерил в стекло и царгу, чего надо поменял... нарезали тарелок за полчаса на три колонны разных " по диаметру стекла с запасом в количестве. Из листа прозрачного силикона нарезал прокладок. Наколотил дырок пробойником.
Запас тарелок на несколько колонн. Колпачки притормозили. Были бы колпачки. Было бы 6 колонн. А только три.
Вот собираюсь так же сделать квадратный ПВК. Двойной с жёсткой обвязкой. Универсальный. На вакуум и давление.
Был бы сварочник, можно было бы колхозить. По взрослому.
Так же делать и имитацию бака на литра 4, с тэн. Чтобы не колхозить в царгу. То о чём тема.
Все рогатку выдумываем. При этом такое впечатление, что буквари по расчётам и моделированию читали человека три. А рекомендации практиков по диагонали еще три. Так вот куда мы идём, куда придём, чего ожидаем там найти...

dee, я не вижу проблем греть бражку её же отходами. ИМХО - качество СС будет хуже. Но потери меньше.

Я вижу проблемы в использовании домспиртовской колонны в качестве НБК, точнее даже - не проблемы, а неэффективность такого использования.

Из листа прозрачного силикона нарезал прокладок. Наколотил дырок пробойником.makar123, 23 Янв. 26, 12:15

забавный подход: резать нержу на ЧПУ лазером что бы потом колхозить прокладки теми же инструментами: ножичком, надфилем, пробойником, карандаш и линейка. Сразу, не выходя из дома, тарелок из силикона потолще нарезать это тааак слооожно ))) лист силикона 300*300*5 стоит меньше 1000 РФ, с него выходит 16 тарелок, теперь давай расскажи по чем тебе лазер вышел )))

Так же делать и имитацию бака на литра 4, с тэн. Чтобы не колхозить в царгу. То о чём тема.makar123, 23 Янв. 26, 12:15

Варить самому бак это не колхозить а ТЭН через заводской кламп воткнуть - да. Прикольно ))) А сварочник сейчас стоит копейки

Я вижу проблемы в использовании домспиртовской колонны в качестве НБК, точнее даже - не проблемы, а неэффективность такого использования.Vittomin, 23 Янв. 26, 12:20

тут стоит определиться что для тебя эффективность. Тарелки работать будут и в НБК, тут больше вопросов к режиму работы всей НБК чем к тарелкам как таковым. Я только не вижу смысла пересобирать купленную колонну, проще самому сделать - напихать силиконовых провальных тарелок в стальную царгу, это гораздо дешевле.

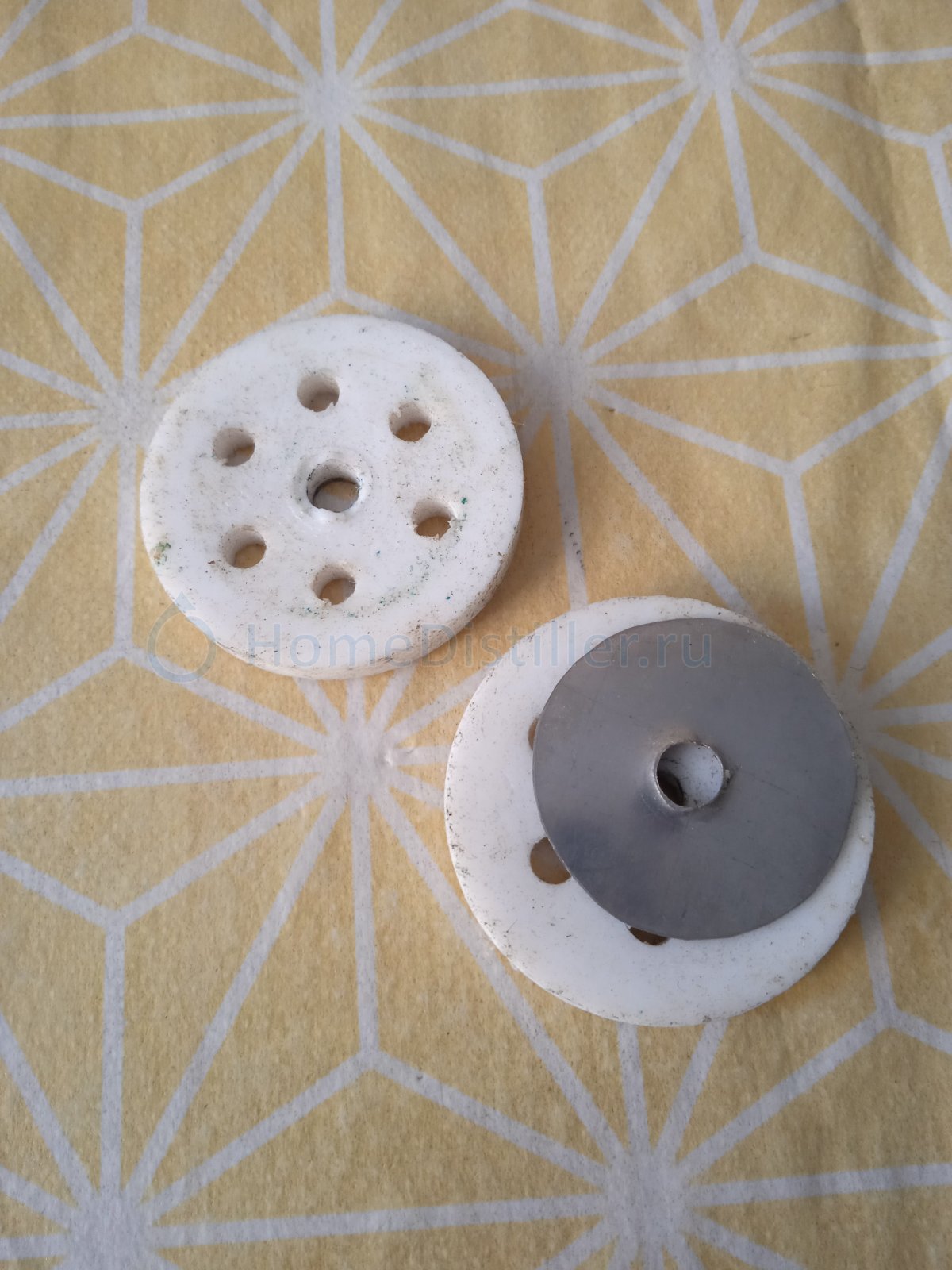

Вот мои провальные клапанные. Классно работали, пока стекло не грохнул. Дырки вроде на 3,8. Межтарелосное 5 см на примерно кило. Уже не помню деталей. Но клапана форева точно. Можно было ограничением его хода отрегулировать каждую. Первые 2 с низу обязательно.
Может кому пригодится.

Классно работали, пока стекло не грохнул.Виктрыч, 23 Янв. 26, 12:54

так поставил бы в стальную трубу, зачем стекло, на пузырики не насмотрелся ? провальные тарелки нормально работают, зачем клапан ? он расширяет рабочий диапазон немного и только

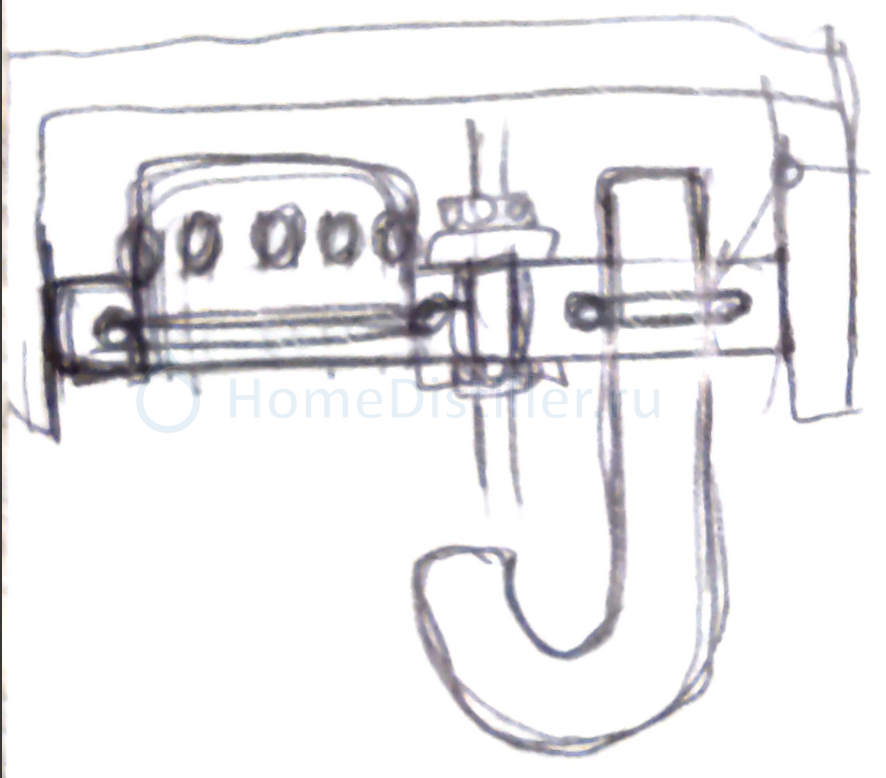

Newocelot, 1000р за 16 штук, это все затраты. Какая контора по лазерной резке тебя с косарем на порог пустит ))) а остальные 84 куда ? елочную гирлянду сделать ? что особенно забавно: силиконовый лист потом всё равно покупать и резать надо, пусть и потоньше, скажем для выпечки. Это вы повторяете за СиВ а всё может быть гораздо проще. Мне же и отлить из силикона не трудно. Вот прикидывал для колпачковой

трубку можно согнуть
медную заглушку на трубу просверлить
форму для силикона напечатать на 3д принтере

только провальные гораздо проще

стоит определиться что для тебя эффективностьdee, 23 Янв. 26, 12:21

У меня подозрение, что конкретная 3х дюймовая колонна домспирта не сможет переработать даже 25 литров в час сахарной браги, при том что нормальная 3х дюймовая НБК точно сможет переработать 30 литров в час.
И есть подозрение, что нефильтрованная брага с цельнозерновой муки вообще её захлебнет на любой скорости.
Брага с дробленки точно захлебнет.

Я только не вижу смысла пересобирать купленную колоннуdee, 23 Янв. 26, 12:21

Так я так же писал. Гораздо лучше иметь одно устройство для одного процесса.
Пытаться приспособить одно устройство для разных процессов - неоптимально.

А еще игорь223 верно заметил, что после перегона в качестве НБК колонна абсолютно точно станет не совсем чистой.
А промыть колонну без разборки - не уверен, что можно.
Можно, наверное, залить всю колонну Кротом на недельку, и будь что будет. Но опять же - сколько Крота нужно?
А разобрать, промыть и заново собрать чуть больше 20 стеклянных этажей - тот еще бдсм.

Зачем этот мазохизм?

Доказать нам, что мы все неправы? Так если мы дураки - нас хрен переубедишь.
Для рекламы домспирта? Так домспирт настолько прекрасен, что в рекламе не нуждается.
Для того, чтобы доказать себе, что так можно, с героическим преодолением трудностей? Да, это достойная цель.

У меня подозрение, что конкретная 3х дюймовая колонна домспирта не сможет переработать даже 25 литров в час сахарной браги.
И есть подозрение, что нефильтрованная брага с цельнозерновой муки вообще её захлебнет на любой скорости.
Брага с дробленки точно захлебнет.Vittomin, 23 Янв. 26, 13:15

так то на трубки смотреть надо, через них весь шрот полезет, можно ведь и брагу процеживать, насосу тоже не сладко будет. С провальный у которых 8мм отверстия таких проблем не намечается )))

Пытаться приспособить одно устройство для разных процессов - неоптимально.Vittomin, 23 Янв. 26, 13:15

тарелки будут работать, вопрос по прежнему в том что ДС2 да и другие изначально работают в очень хреновых режимах: много отверстий и мало МТР, я ж об этом постоянно пишу. Не важно НБК это или спиртовая колонна. Барботаж на тарелках ты запустишь в любом случае, подобрав мощность. Тарелки кое-как включатся в работу, а вот будет ли работать вся установка как тебе хочется - далеко не факт )))

А промыть колонну без разборки - не уверен, что можно.Vittomin, 23 Янв. 26, 13:15

тю.. пол часа воду подаешь и всё.

Зачем этот мазохизм?Vittomin, 23 Янв. 26, 13:15

я отношусь к этому это как творчеству или хобби, вроде клеить самолетики или собирать марки. В общем стараюсь избежать кризиса среднего возраста )))

Но опять же - сколько Крота нужно?Vittomin, 23 Янв. 26, 13:15

если очень хочется-ищи каустик, думается дешевле выйдет.

насосу тоже не сладко будет.dee, 23 Янв. 26, 13:17

после сита, в дробилке, 1мм, норм идёт, даже с трубкой 6х9 в насосе, но опять же г.м какой и брагу постоянно мешать надо, а то

шротdee, 23 Янв. 26, 13:17

осесть норовит всё время.

gxtkjdjl, на ситчатых или колпачковых может и пытается, на провальных ему некуда деваться )) дырень 8мм, все остальные шланги - тоже, если залезло в колонну то и выйдет 100 пудов. На муке таких частиц не может быть в принципе, цельнозерновую пожалуй стоит процедить

пол часа воду подаешь и всёdee, 23 Янв. 26, 13:17

Как НБК промоется - а налет то не смоет. Если потом как спиртовую колонну использовать - хз, насколько запахи будут чувствоваться.
А топикстартер то на этой колонне альфаспирт гонит.

Vittomin, а не, спиртовая отдельно, да и какой смысл спирт на тарелках делать, СПН гораздо лучше разделяет. Тут загвоздка только в стоиомсти самого контактного устройства: на больших диаметрах 4"+ тарелки тупо дешевле, ну так это уже и промышленные масштабы. К тому же на НБК отлично прикручивается эпюрационная и спиртовая колонны, получается сразу спирт как и у промки. Тоже без ПГ, с ТЭНами в трубе. Ссылку на меккаода я давал.

dee, так в том и прикол топикстартера - он же на этой колонне спирт делает (в ГОСТ!) и её же хочет в качестве НБК гонять.

Кстати, топикстартер то потерялся где то.

Vittomin, не ну если ему не лень снимать царгу с НБК и тащить ее на куб - пусть таскает, заодно и промоет. Я не понимаю тогда к чему был вопрос про ТЭН в трубе, для кубового ректа это схема не подойдет.

dee, чтобы не спиз...ь, 2500 стоит макет. Но это первый раз при первом заказе вообще. Как сделали дальше бесплатно. 1200 накидывают плюсом потом если что то меняешь. Стоимость нержи и стоимость метра при резке. Там без вариантов. Прога считает цену. Я когда делал заплатил что то около 4500р. Но тогда были ещё тарелки, что силикон прижимают. Снизу..у меня силикон каждую тарелку изолирует друг от друга. А дырки в нём копия на тарелках из нержи, для того, чтобы не сгибался. А прижимался чётко.
Заказ был не хилый. Да и вообще друзья заказали мангалы и прочие железки. Потому относились ко мне лояльно. Приехал. Макет слепили. И сразу вырезали. Так обычно не делают. День два.. ждут. Крышку от Домашнего Стандарта автоклава заказал. Вырезал отверстие у них 4". И приварил под кламп трубку за 1200р. Тоже бонусом. В общем... сварщик у них по нерже гениальный. Аппарат крутой. Берут недорого. Кто с Питера может попробовать в сотрудничестве. По мелочи очень удобно. Бак подварить. Кламп врезать. Ручку и т.д.

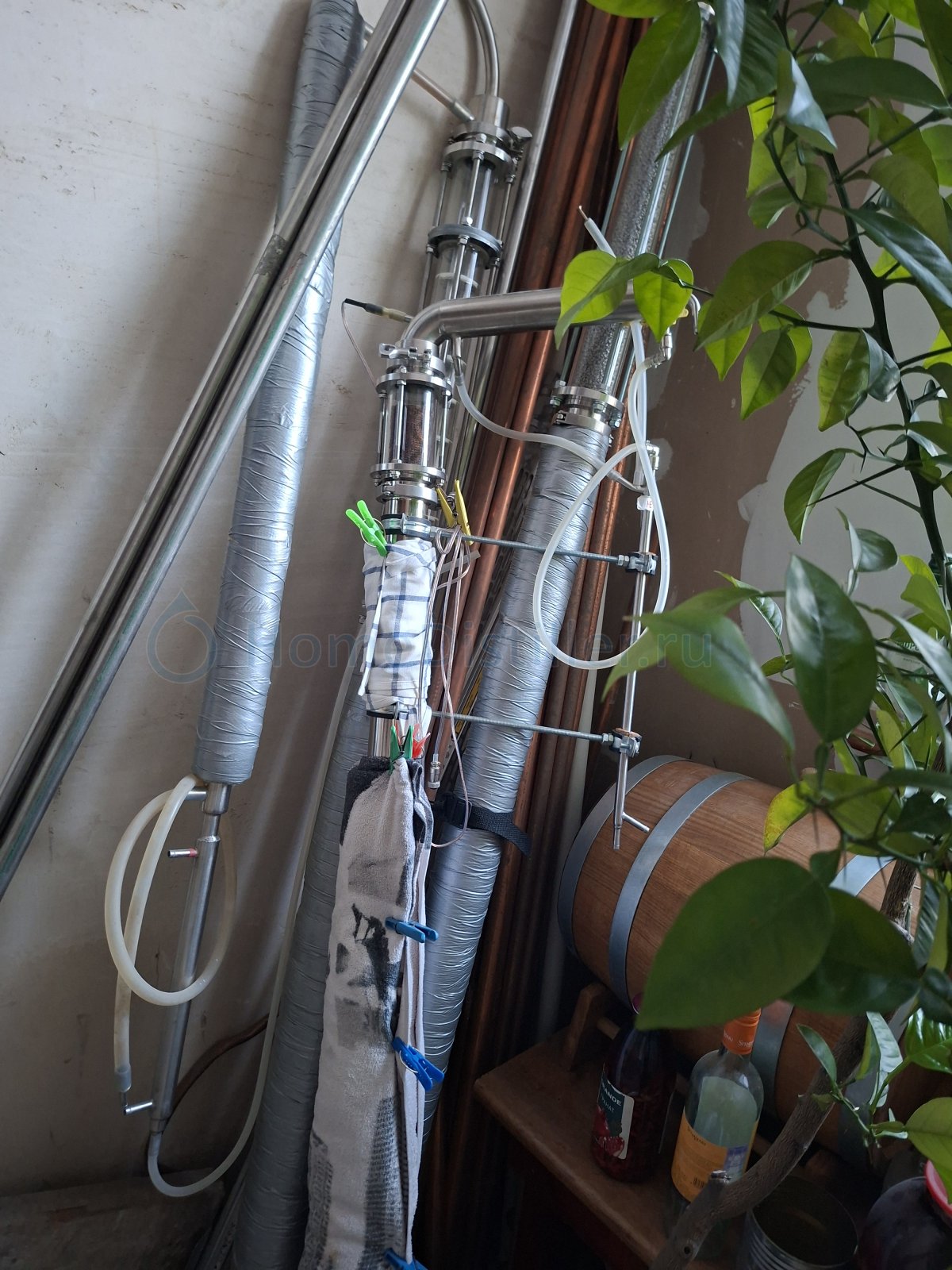

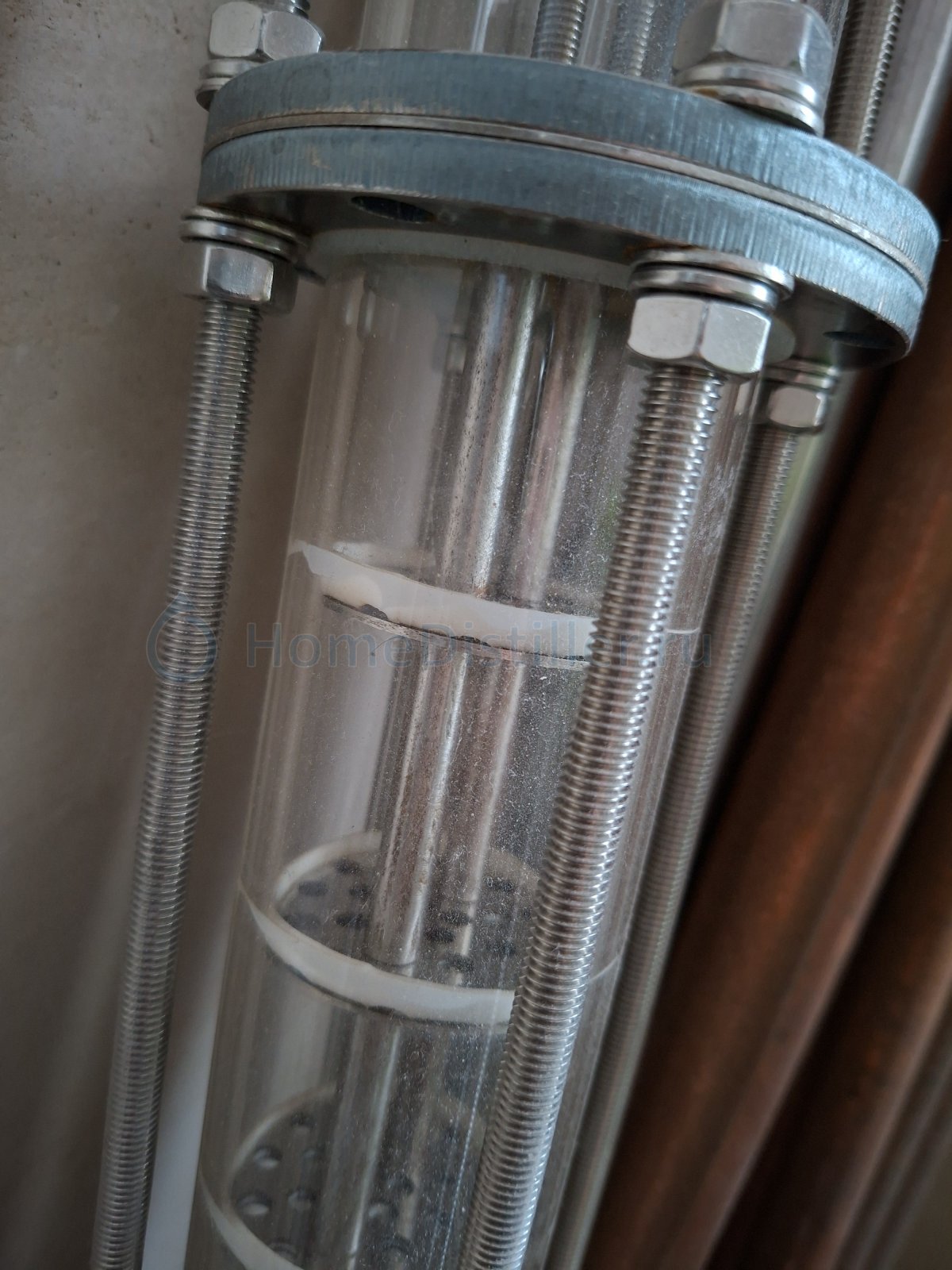

Вот фото тарелок.

Никто не запрещает под тен использовать царгу большего диаметра чем колонна.
Если тен стоит в колонне получается закрытый обогрев.

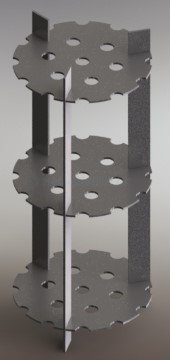

По тарелкам: делал свободное сечение ~12%.
Выглядели примерно так:

По тарелкам: делал свободное сечение ~12%.TVM73, 23 Янв. 26, 16:43

свободно сечение тарелки как и свободный объем насадки - два ничего не значащих параметра конакного устройства

свободно сечение тарелки как и свободный объем насадки - два ничего не значащих параметра конакного устройстваdee, 23 Янв. 26, 17:31

Уточню: относительное свободное сечение тарелки.
Разве на скорость пара в этом свободном сечении не влияет?
