Ректификационные колонны (самодельные)

Вопрос не захлебнётся ли нижняя (выворная) царга при такой подачи СС  (7,4литра в час)Михаил84, 12 Марта 14, 11:20

Проверено - захлебнется.
По поводу алгоритма - я делаю именно так.
У меня на 40-й трубе подача выше 5 литров при нагреве в 800Вт (полезных) не поднимается.
Обязательно нужен датчик давления в кубе. Если давление растет выше 20 мм и не останавливается - значит пошел захлеб.

Деф клюшка Фвн 38,4мм, Димрот Фнар31мм, 6х1 3м. Не могу димрот расположить в центре дефлегматора. лежит прикасаясь к одной из стенок. Сильно критично? зазор вместо 3,5мм предполагаемых со всех сторон, получается 7мм одной стороны  и 0мм с другой (((

Сильно критично?0leg, 12 Марта 14, 10:38

Обсалютно по барабану. ИМХО

Сильно критично?0leg, 12 Марта 14, 12:38

Если нет возможности его выравнять по центру то не критично. Работать будет, главное чтоб пар попадал на него.

V_B, а какой крепости СС вливаешь ? и ещё верная ли такая формула 100w чистых в низ выворной царги на каждый вливаемый литр в час ? смотрю у тебя пару снизу 800w не много ли ? мож поэтому и захлёб свыше 5литров в час

Крайние разы 92%

и ещё верная ли такая формула 100w чистых в низ выворной царги на каждый вливаемый литр в час ?Михаил84, 12 Марта 14, 12:58

Обратись к Сергею1972 - он когда-то делал расчеты по мощности, может ответит.

лежит прикасаясь к одной из стенок. Сильно критично?
0leg, 12 Марта 14, 12:38

Наверное, не очень хорошо, если витки димрота "лежат" на нижней поверхности дефа, мешая сливаться флегме. Я к виткам димрота крест-накрест припаял несколько проволочных распорок, торцы которых упираются в стенки дефа и центрируют димрот, фиксируя его и не давая смещаться при случайном падении или ударе.


V_B, ладно попробую , только вот пока всё ни как не сделаю проблемы с головой. вегето-сосудистая дистония  - заибала , НЕ больше полчаса работы в день и всё, а дальше башка как тыква и с ног валюсь (ДВА МЕСЯЦА УЖЕ НЕ ПИЛ, а СС стоит целых 36литров, а водки не капли нет ) К О Ш М А Р Р Р

Деф клюшка Фвн 38,4мм, Димрот Фнар31мм, 6х1 3м. Не могу димрот расположить в центре дефлегматора. лежит прикасаясь к одной из стенок. Сильно критично? зазор вместо 3,5мм предполагаемых со всех сторон, получается 7мм одной стороны  и 0мм с другой (((
0leg, 12 Марта 14, 12:38

Закрепи на крайних витках димрота по 3 колечка из нержавейки - встанет точно по центру.

V_B, ладно попробую , только вот пока всё ни как не сделаю проблемы с головой. вегето-сосудистая дистония  - заибала , НЕ больше полчаса работы в день и всё, а дальше башка как тыква и с ног валюсь (ДВА МЕСЯЦА УЖЕ НЕ ПИЛ, а СС стоит целых 36литров, а водки не капли нет ) К О Ш М А Р Р Р
Михаил84, 12 Марта 14, 13:49

Коллеги! Берегите себя! Наше хобби из серии очень повышенного риска. Есть грань или как говорят точка невозврата и сам ее можешь не почувствовать. За все приходится или придется платить. Сори за пессимизм но финишь у всех будет. Вопрос как каждый доберется и с чем. Михаил желаю тебе восстановиться. Имхо. Чет меня на .... .на старости лет.

Вспомнишь меня и  mekkaod когда будешь вставлять спираль с трубки и не забудь высунуть её за пределы на 1,5-2 см, на неё ведь ещё силикон надо натянутьSlava 61, Виктрыч, 11 Марта 14, 12:10

Было лениво за вчера искать оправку для навивки (нас тут в связи с положением в стране поотправляли в неоплачиваемые отпуска -  я был "в печали"), но сегодня я сделал над собой усилие и таки (после ваших комментариев сильно сомневался) получилось! Правда не все так гладко - одну заготовочку испортил по причине "типа самый умный" - лень была идти в магазин за Экстрой, решил заплющить и загнуть края трубки залив её водой... и несжимаемая жидкость проявила себя во всей красе когда начал гнуть трубку, т.к. заплющенно-загнутые края оказались для воды не такими герметичными...

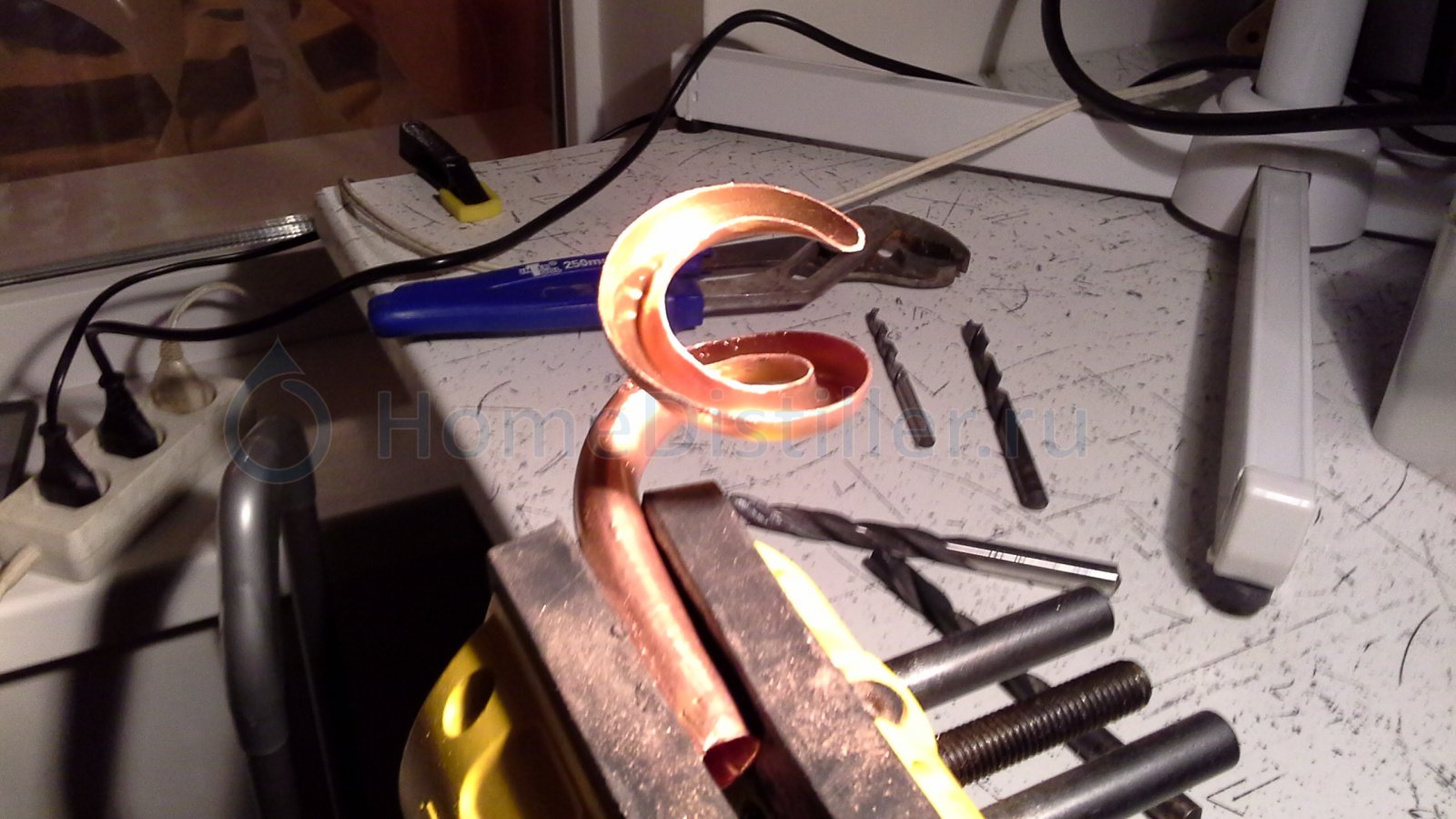

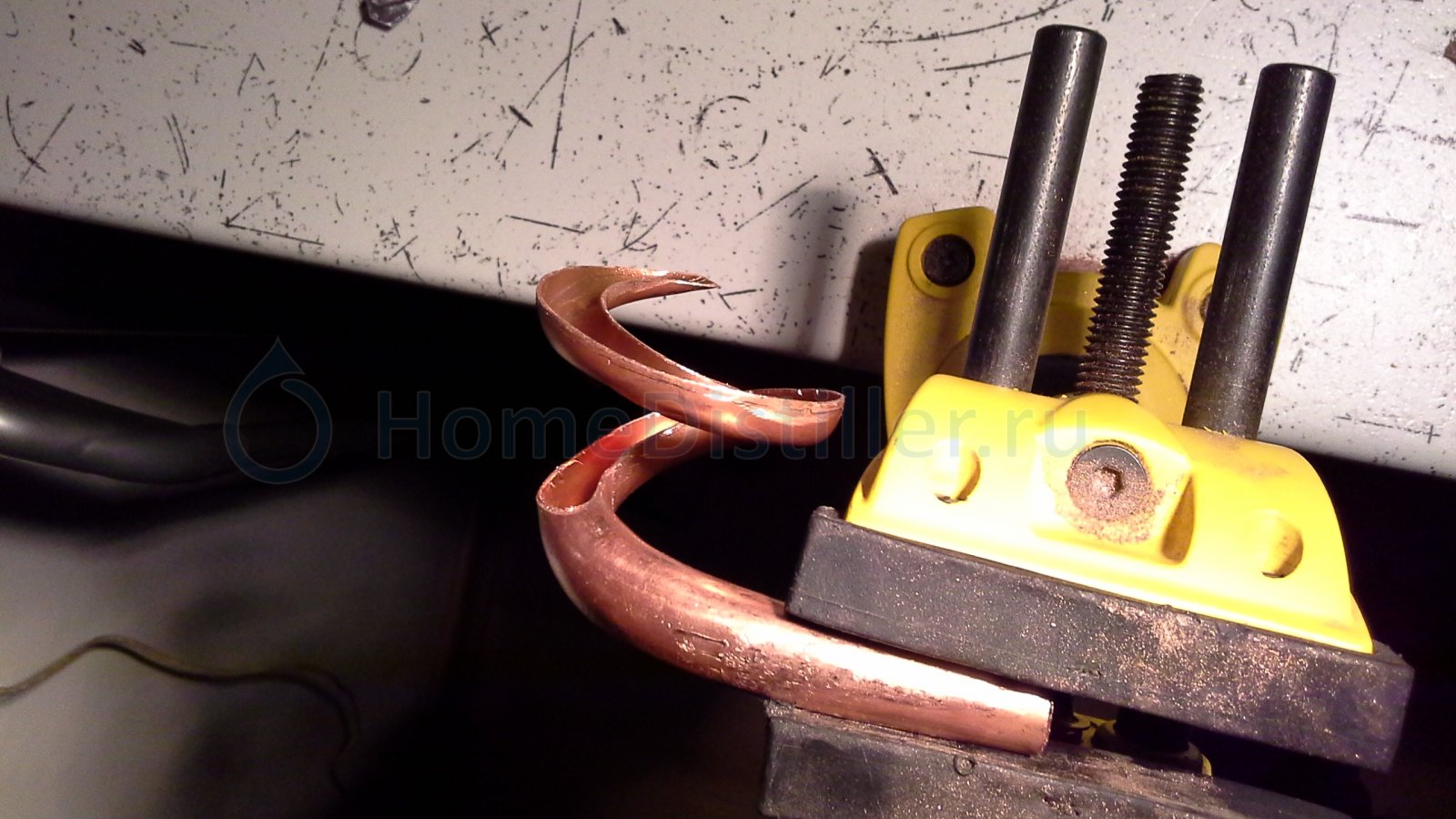

Короче говоря итог: трубку 12х0,8 навил на оправку 25 мм. и сделал как и хотел спиральный желоб для всеми здесь любимой флегмы, именуемая за пределами колонны С2Н5ОН...

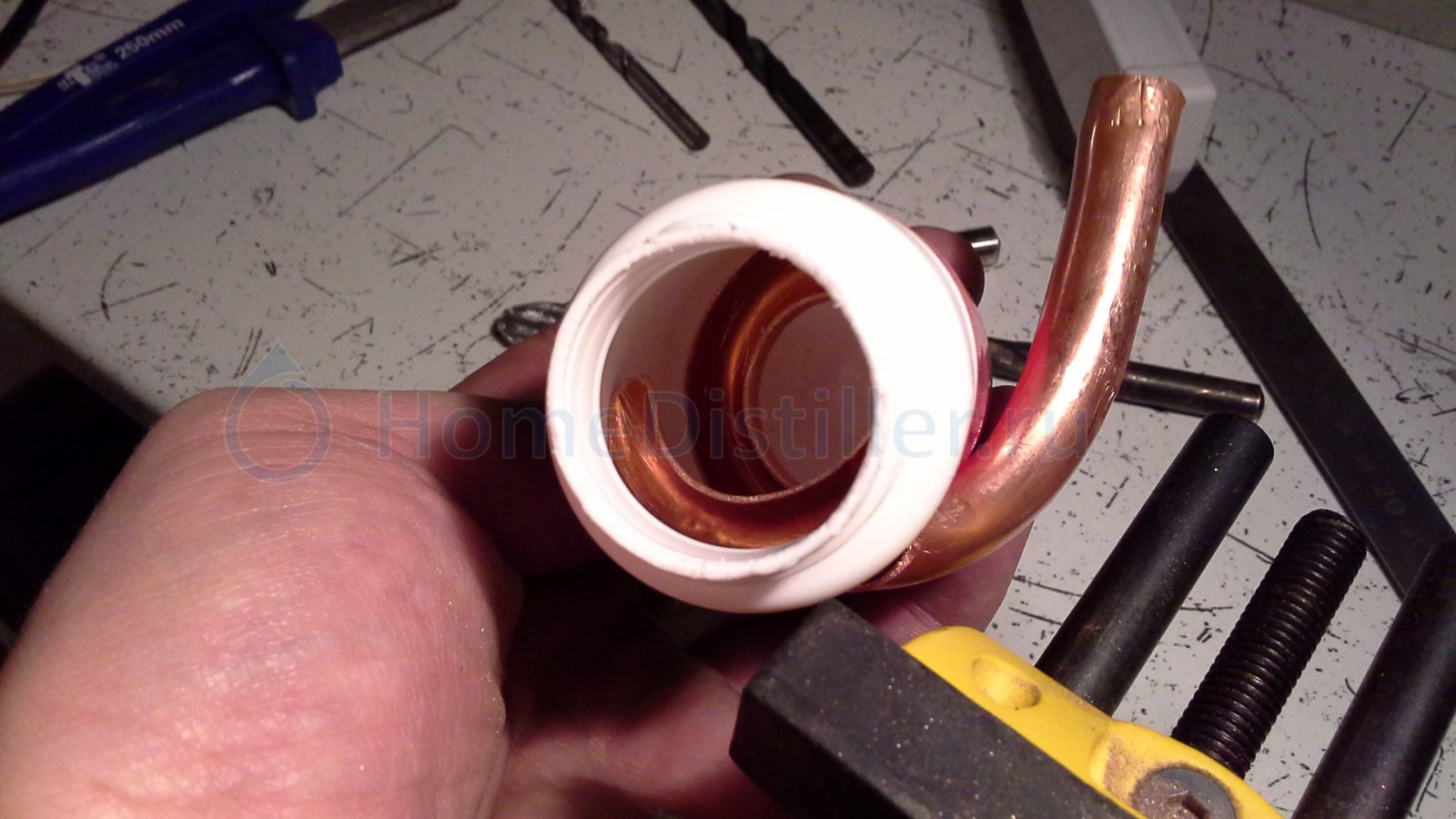

И, как и обещал, сделал попытку ввернуть полученный узел отбора флегмы в макет корпуса дефлегматора. К сожалению, точно по размерам подошел только баллон от моего геля для бритья, но там еще есть чем попользоваться, и я решил извести пустой флакончик от витаминов. В отличие от оригинала 49 мм., его диаметр составил 44 мм. Но оно вкрутилось, как я и предполагал! :-)

Я счастлив! Не совсем по размеру пришлось, правда (недозавинтил около 10 - 15 мм., но все таки макет меньше по размеру - думаю что в трубу оно ввертится (ибо не совсем жесткое) и будет служить верой и правдой и будет красиво - только вводное отверстие пропаять. И никаких "швов от аппендицита" на дефлегматоре. Но вот приедет завтра моя труба - инсталлирую и уже наверняка с фотофиксацией доложусь.

Olsergey, Лудить не будешь? Как бы не совсем так,узел отбора-трубку спиралевую бы надо.По неи как раз и продукт потечет.Хотя-хз,я не враг меди.Но лужу все,для верности.

Лудить не будешь?француз, 13 Марта 14, 01:42

Честно - не собирался. Конденсация будет происходить на нержавейке (димрот уже намотался 8х1), но многие пишут что после меди приятный вкус ( а у меня ж универсальный аппарат и для дист и для рект... Вот и будем попробовать. А не понравится - не долго и переделать (сделал две пружинки из меди т нержи и меняй :-)). Что для меня главное (помимо улучшений характеристик паропропускания) - вся обработка снаружи и из пайки - только ввод флегмосборника и эстетика... Но поживем посмотрим - а то вдруг не состыкуется макет с реальностью.

вегето-сосудистая дистония  - заибала , НЕ больше полчаса работы в день и всё, а дальше башка как тыква и с ног валюсьМихаил84, 12 Марта 14, 14:49

Коллега,такой болезни нет!!!

Проверь кровоснабжение головного мозга.
У меня такое было 3 года назад,чуть не воткнул, тебе надо сделать томографию шейного и грудного отдела позвоночника.
У тебя ,как минимум остеохондроз или грыжа шейного отдела позвоночника .Но судя по твоему возрасту этого не должно быть.Ты на 2 г старше моего сына.
Прошу прощения за флуд,но коллеге нужна помощь!!

Здоровья тебе и выздоровления,коллега!!!
Пиши в личку,я тебе помогу советом.

Olsergey, не перевелись еще Кулибины в Украйне, мозг уже не воспринимает предложения.

Сейчас отбираю головы и вижу какую-то хрень, первый раз с этим сталкиваюсь: на манометре давление в районе 2 мм рт ст прыгает туда-сюда,то есть стрелка раскачивается уже 3 часа из стороны в сторону. В этот раз залил в 25-ти литровый куб 20 литров СС. До этого всегда лил меньше.

такая же хрень вчера была при тех же условиях и колонну колбасило словно бес вселился, но захлёба не было колонна шуршала всё время.

Винокурофф, kums, Вполне возможно, что по колонне "гуляет пробка ". Лечение - отключить нагрев на 10-15минут. Потом включить при рабочей нагрузке.

Аквалюб,
я думаю при кипении спирт слегка забрасывает в насадку от этого такой эффект.
когда заливаю поменьше всё нормально.

kums, Вот и возможная причина образования " пробки " , которая приводит к локальному захлёбу .Если при нормальной работе колонны восходящий пар не мешает сливу в куб флегме, то при при попадании брызг в колонну пар начинает забрасывать эту смесь в верх на встречу флегме. Вот , пробочка и образовалась. Когда флегмы скопиться больше, чем может удержать пар , она проваливается в куб, но так как спиртуозность этой смеси больше спиртуозности смеси находящийся в кубе происходит " взрывное " переиспарение с образованием большего количества пара.Так, как отбор продукта фиксирован , а большее количество пара при конденсации создаст и большее количество возвращаемой в куб флегмы - процесс будет повторяться, что и показывает манометр.  Получается подобие качель, что существенно повлияет на качество продукта.
Лечение, писал выше, если не поможет, придётся немного из куба  слить СС. Но , сначала попробуй первый вариант.
Подобный эффект наблюдал и при не стабилизированной мощности нагрева - те же самые качели.
