Два узла отбора. Разные температуры. Разные фракции. Температуру воды в дефлегматорах можно регулировать подачей.yurs, 15 Марта 14, 11:04

Еще добавлю,почитай у Михаила0501,там и чертеж и многое полезное.  [Дефлегматор с дополнительной очисткой спирта.]

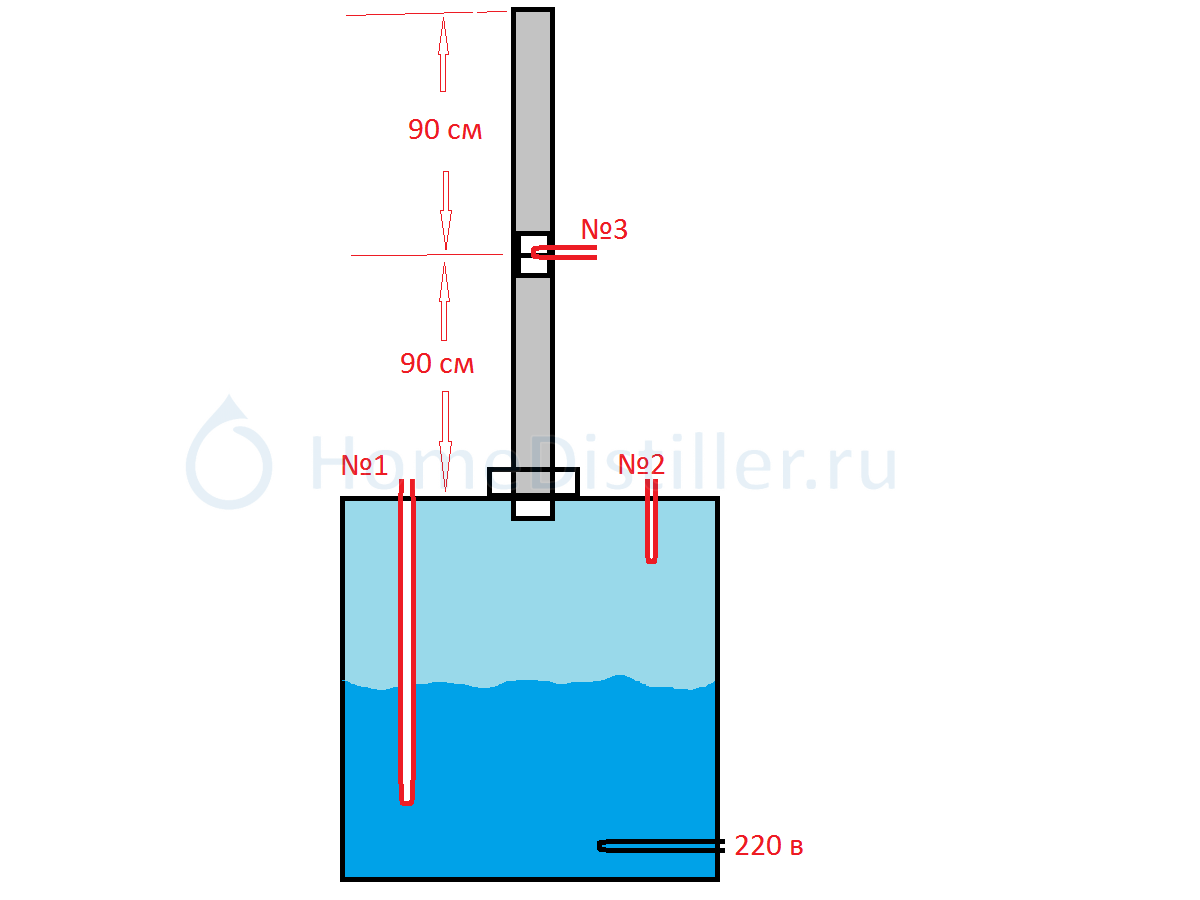

 Янн:- Народ ,где правильнее замерять температуру в кубе. Датчик №1 будет показывать температуру СС .Датчик № 2 температуру пара .Какой оставить? По поводу датчика №3 , Можно ли его установить в колонне ,посередине колонны ,  во втулке. Колонна из титана,  в неё впаять не получается, втулка нерж ,в неё впаять легко.

Янн, чем ниже в царге расположен термометр, тем меньше вероятность словить хвостов. Т е изменится температура — меняй посуду

Mr Lipunov, ни так ,,не ниже 20 см от низа колонны ,выше можно ,ниже нет ,

Янн, От меня:
Датчик температуры в кубе обязательно, причём именно в жидкости.
В кубе в паре не нужен, не информативен.
В середине трубы то-же без толку. Поддержу Март, термометр в 20 см от куба установишь (сверлить паять не нужно) прямо снаружи под термоизоляцией, желательно второй такой же в 2/3 по высоте колонны(хомутом прижмёшь). Истинное значение температуры там не важно, для управления тебя будет интересовать разница температур между ними.
Реально трёх термометров хватит, для настройки колонны, а потом и эти два на трубе не понадобятся(почему - расскажу, потом)))))

Янн, На  первых порах достаточно датчика температуры в 20 см от куба. А покрутишься может он оказаться и последним. Полезно иметь манометр в кубе. А далее можно наращивать до бесконечности но если не хватать с неба звезд можно на этих двух и остановиться. Имхо.

Скажите продаются термометры бимет.прикладывается к трубе и пружинкой вокруг трубы крепеж(для отопления)его можно применять или не серьезный он.

продаются термометры бимет.прикладывается к трубеFOX65, 15 Марта 14, 18:26

А цена деления какая там? Нам вроде надо не менее 0,1°С

прикладывается к трубе и пружинкой вокруг трубы крепеж(FOX65, 15 Марта 14, 18:26

Очень грубый показометр.Для диста пойдёт,для ректа нет.

А цена деления какая там? Нам вроде надо не менее 0,1°С
svarnoy, 15 Марта 14, 18:32

Да вроде 1*.

Да вроде 1*.FOX65, 15 Марта 14, 18:42

Нахрен для ректификации не нужен такой.

Очень грубый показометр.Для диста пойдёт,для ректа нет.

олеган, 15 Марта 14, 18:39

Я примерно так и думал.Разъясните мне еще,сегодня новую ракету запустил.Термометр в кубе в крышке 81*, 15см от куба 75*(знаю,что низко так просверлили)30см от куба 74*, метр от куба 70,8*.Идут головы,по опыту и так знаю сколько их будет,как мне понять когда хвосты отрубать?

Скажите продаются термометры бимет.прикладывается к трубе и пружинкой вокруг трубы крепеж(для отопления)его можно применять или не серьезный он.
FOX65, 15 Марта 14, 18:26

В колонне должен быть с 10-ми частями градуса. Биметалл - фуфло, там цена деления 2 градуса.

)30см от куба 74*FOX65, 15 Марта 14, 19:08

Первое изменение этой Т,меняй тару.

Первое изменение этой Т,меняй тару.
олеган, 15 Марта 14, 19:21

А где?В кубе до 100 доходит,а в верху не изменна,в 15см она за кубом следует,который в 30см?А понял не прочитал сразу.

В колонне должен быть с 10-ми частями градуса. Биметалл - фуфло, там цена деления 2 градуса.
Винокурофф, 15 Марта 14, 19:17

А почему с долями,если нам важно изменение,а не точная Т,тем более в низу.Автоматики у меня нет,в ручном режиме на орбиту выхожу.

Дык он и изменение криво отражает. Допустим класс точности 4. т.е. Плюсминус 4градуса. Что поимаем?

Вот и возможная причина образования " пробки "Аквалюб, 14 Марта 14, 11:55

Спасибо.
Первый раз так и было.
Нашёл косяк. Залил второй раз но поменьше начал гнать и опять та же херня. Начал искать причину.
Нашёл. на узле отбора стоит тройник с силиконовыми трубками возврата флегмы так он задрался чуть в верх из за чего слив получился импульсным.
Опустил чуть в низ и всё стало на место.

Дык он и изменение криво отражает. Допустим класс точности 4. т.е. Плюсминус 4градуса. Что поимаем?
Виктрыч, 15 Марта 14, 19:43

Понял,у меня два биметалл(да там 2*цена)и два электронные,так и те по разному показывают(Китаезы).

 Янн:-  Датчик температуры  оставлю №1, буду замерять температуру СС, вместо датчика №2 поставлю манометр,от тонометра.  На колонну ,снаружи ,под теплоизоляцию ,поставлю датчик на хомуте,с возможностью передвигать его.  Пока вроде бы всё ясно ,если не чего не напутал.  Спасибо за помощь.
