Ректификационные колонны (самодельные)

ура я её сделал

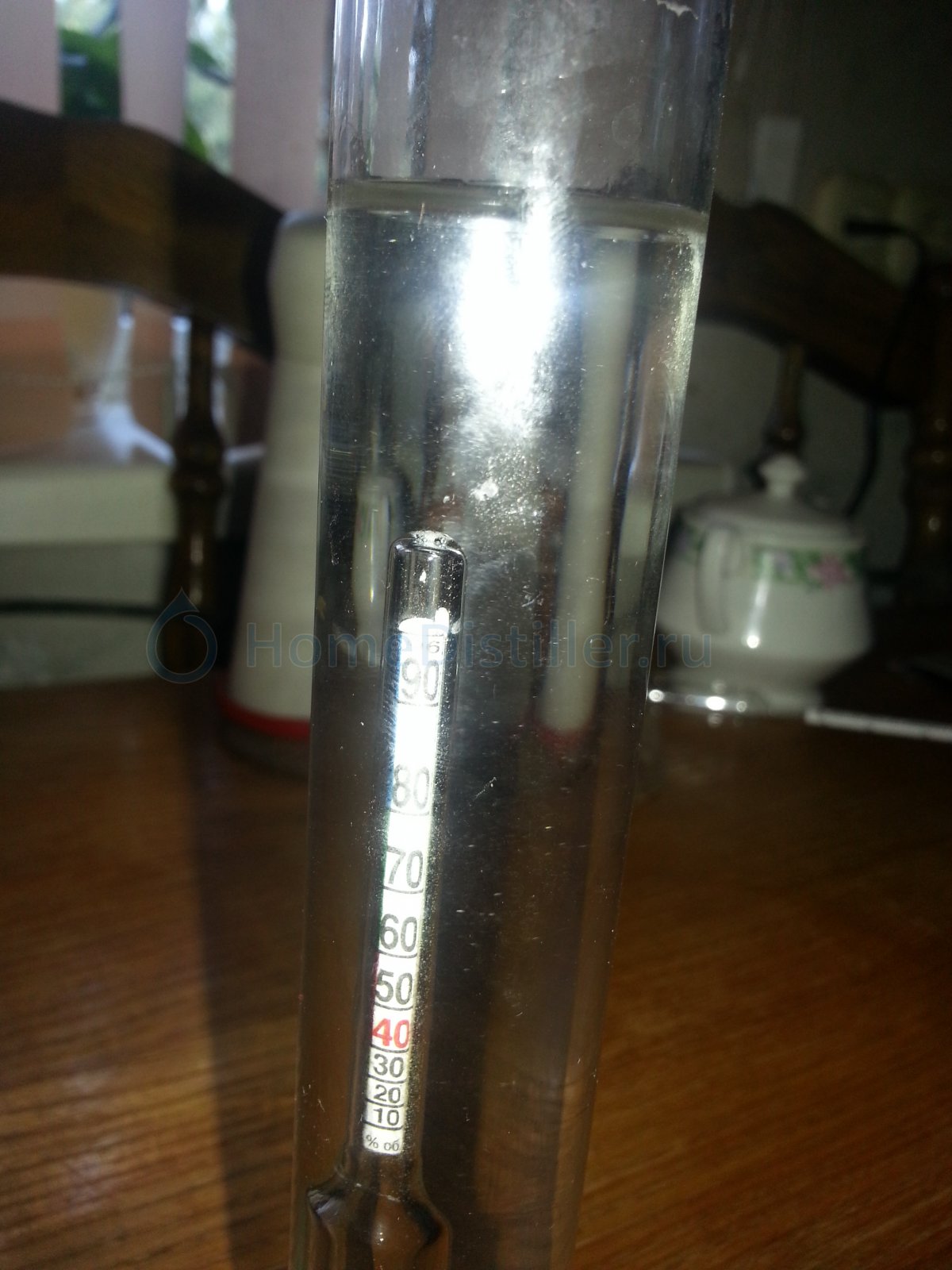

но почему тонет спиртометр такое может быть? (под 100 градусов)

спиртометр на помойку , и в магазин за асп3

почему тонет спиртометр такое может быть? (под 100 градусов)DrVetal, 09 Авг. 14, 16:56

При какой температуре проводил измерения?
Если при +30°С, то тогда понятно.

есть асп 40-70 сверял показания - точно, а насчёт 30 градусов может быть

Давайте медаль ставить кто первый раз выгнал ! мне еще немного осталось

Дегустирую - вкусно

такое может быть? (под 100 градусов)DrVetal, 09 Авг. 14, 16:56

Там если считать по делениям то все 150 будут)))

Дегустирую - вкусноDrVetal, 09 Авг. 14, 18:31

Припрячь бутылочку, через годик отдегустируешь если будет усовершенствование оборудования и стремление к лучшему в течении этого года.

Припрячь бутылочку, через годик отдегустируешь если будет усовершенствование оборудования и стремление к лучшему в течении этого года.Slava 61, 09 Авг. 14, 17:42

Тут даже не нужно улучшать оборудование. Как человек сделает с десяток ректификаций сам свой "спирт" с помоями соотнесёт )))

Как человек сделает с десяток ректификаций сам свой "спирт" с помоями соотнесёт )))Vimax, 09 Авг. 14, 18:46

не допонял ?

не допонял ?DrVetal, 09 Авг. 14, 20:40

Фуфло ты сделал брат

Фуфло ты сделал братВинокурофф, 09 Авг. 14, 21:02

объясни

Если у тебя так утонул спиртометр, который предназначен мерить исключительно спирто-водяной раствор, это значит, что либо у тебя что-то со спиртометром, либо в твой спирт попали какие-то абсолютно ему ненужные фракции, скорее всего головные, и его плотность никак не походит на плотность смеси спирт/вода. А спирт с ненужными фракциями можно так и назвать, как сказал Винокурофф , разве что он это сделал немного грубовато, но прямо.

DrVetal, что уж проще. Возьми свою "няму", отлей в бутылку. И спрячь на пол-годика,
годик. Потом через энное количество полученного спирта и десяток ректификаций, открой ту свою первую бутылочку. И улыбнись тому, что ты поймешь про свою "первую вкусняшку"

Раскритикуйте, плиз, вот такую колонну.

Диаметр везде внутренний.
Высота насадочной части 850мм. Давать думаю порядка 800вт. Царга медная - какая труба есть -такая есть. Колонна бюджетная, из подручных материалов, так на попробовать.
Деф/доохладитель нержовый, возможно из нерж-гофры, вроде проблеммы с размазыванием голов быть не должно.
Стрелками показано движение воды. Вода в деф(верхнюю часть холодильника) подается подогретая, так проще управлять. Гидрозатвора 2см думаю достаточно, пар пробивать не должен. Зажим-регулятор ФЧ после доохладителя, в итоге доохладитель будет постоянно заполнен спиртом. Если боятся уксусного альдегида - на ТCА можно натянуть ПВХ-шланг, согнуть с нее маленький гидрозатвор и налить в него воды. Возможно, длину доохладителя нужно увеличить до 200мм. И дефлегматор тоже можно удлинить, до 250-300мм.

1. Тэн 2.5 квт регулятор мощности 3 квт
для  разгона куба при  220 в. питать через этот регулятор или поставить переключатель напрямую от сети?
Нагрузка на  тиристор этого регулятора при выходе 110 в и 220 в разная или одинаковая? греться при 220 в он больше будет?demyan2, 07 Авг. 14, 16:33

1. Регулятор мощности выдерживает кратковременную нагрузку 3 kW. Кратковременно - это как повезет, от 10 минут до многих лет. По хорошему, там должен быть не маленький радиатор.
2. Для уменьшения нагрева регулятора лучше все таки с переключателем на прямую.
3. Чем больше тиристор открыт, тем больше он греется. Значит при напряжении выхода 220V греться будет больше, чем при половинном напряжении 110V. На всякий случай, зависимость мощности обратно квадратична напряжению, т.е. при 110V мощность ТЭНа будет 2,5/4 kW.

Выдержат ли шнуры  питания и кнопка включения БП ПК нагрузку тэн 2.5 квт?demyan2, 07 Авг. 14, 16:36

Выдержит. Но лучше выключатель заменить на автомат (или диф реле) 16A. Так же шнур тоже лучше свой, с бОльшим сечением, китайцы обычно применяют кабель с сечением 0,5...0,75 мм2, чего явно мало, надо как минимум 1,5 мм2.

Раскритикуйте, плиз, вот такую колонну.braga2, 10 Авг. 14, 01:10

Для меня существенный недостаток это путь слива конденсата...
Если, по какой либо причине, конденсат не сможет вернуться в колонну по трубке слива то, он потечёт чарез ТСА?
А Вас в этот момент не будет рядом...

Посмотрите картинки в прикрепленном файле...
Много занимательного...

Miroschnik, По какой причине конденсат пойдет в ТСА? Она же идет выше трубки слива конденсата в колонну, да еще и сама будет поднята на 20-50см.
Брагу мы не РК не перегоняем, засорение трубки диаметром 5мм(внутренним)исключено.
Давление пара там тоже мизерное, продавить даже 2см конденсата через трубку 5мм ему не по зубам, неговоря уже про 20-50см.
Возврат флегмы внешний, тк нету подходящей трубки для дефлегматора(обратного холодильника), а трубка должна быть большего илио такого же диамтра, как и царга, заужений быть не должно, иначе в заужении будет захлеб. Вот и приходится выкручиватся с внешним возвратом флегмы.

За пдф спасибо, пошел читать

В заужении пар имеет скорость в d1^2/d2^2 раз, тоесть если у нас труба 33мм, а заужение скажем до 25, то скорость пара возрастет в 1.75 раз. Для нормальной работы насадки скорость пара должна  быть порядка 0.8-1м/с. Будет ли пар со скоростью 2м/с выдавливать флегму обратно или нет - хз. Но с 3-4м/с уже выдавливает. Так что если деф меньшего диамтера,чем царга - лучше делать внешний возврат.

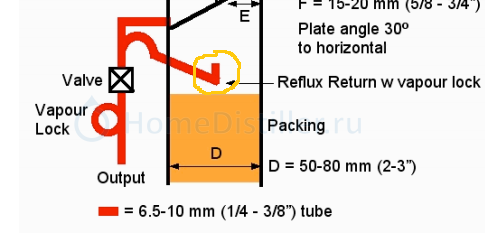

Вот из Вашей пдф-ки еще, чтобы пару не повадно было выдавливать флегму обратно

учту - сделаю тоже такую загогулинку

засорение трубки диаметром 5мм(внутренним)исключеноbraga2, 10 Авг. 14, 13:13

Кто то из коллег писАл о попадании мухи в трубку для протока флегмы...
В начале жидкость протекала, а потом муха разбухла и закупорила напрочь...

как она туда попала? хотя, от аварий никто не застрахован. вероятность, что муха залезет в ТСА длиной 0.5м такая же, как вероятность попадания молнии в дом

меня больше интересуют технические моменты. такого типа клон я не видел. но по логике все должно работать.
