Измерение проводимости дистиллята для контроля окончания голов

ну почти, 3dee, 06 Нояб. 25, 22:49

Ну вот, пришлось погуглить))

Правильный ответ на этот вопрос зависит от соотношения фаз складываемых сигналов. Приведенный калькулятор считает результирующий уровень верно лишь для случая некоррелированных сигналов. Если сигналы близки, то уровень может как подняться до +6.02 дБ (синфазный случай), либо вообще опуститься до -Inf (противофаза).

Разрешение на один бит хорошо видно на картинке которую я только что привёлdee, 06 Нояб. 25, 22:49

Нарисуй график "сопротивление/биты" в линейном представлении.

никаких граблей, всё как и обсуждалиDry Gin, 06 Нояб. 25, 20:43

речь про R, если его отображать. Чистый спирт, ток мал, к примеру, ADC намеряло 3. Вычисляем R1=U/3, например 1МОм насчитали. Спирт стал лучше или просто младший разряд прыгнул:ADC2 стал 2. Значение R изменилось с 1 МОм на 1,5Мом. КМК, визуально на такое, прыжки показания на максимальных значения в полтора раза, смотреть неприятно

Volume, а, всё, понял про что речь. У меня же сначала преобразователь от gol_avto на 0...5 вольт. А просто на AD бортовом городить - оно конечно так и будет. Именно это и пытаюсь донести до dee.

Нах

Нарисуй график "сопротивление/биты" в линейном представлении.Dry Gin, 06 Нояб. 25, 23:07

Я целую простыню расчетов выложил только ты в них ничего не понял. В линейном представлении такие графики на 7 порядков не рисуются

Добавлено через 1мин.:

Чистый спирт, ток мал, к примеру, ADC намеряло 3Volume, 06 Нояб. 25, 23:35

Это называется шум, не надо измерять по краям и только, ещё раз предлагаю посмотреть на картинку

Volume, осталось сделать небольшое интеллектуальное усилие и понять что резисторов можно использовать практически неограниченное количество. Мне кажется хватит трех но если ты так переживаешь за края диапазона то к 10м, 1м и 100к можно добавить 10к и 1к и 120ом, больший ток Ардуино не тянет но можно использовать внешний Н мост. С чисто резистивной нагрузкой проблем нет, а вот никелевый ДП в воде мне не понравился из за электролиза. Руди писал про 200мв, так что пока есть варианты посмотреть что будет если

замерять кроме активной и реактивную компоненту

Это хорошо. Могу быть бета-тестером)
А ещё круче - спектр с фронта импульса снимать. Гну свою линию))

Виктрыч,

всегда пригодится любой инструмент.

МСД можно автоматизировать тоже
Рекколонна получится 🤣🤣

про спектр - применительно к замеру проводимости смысла не вижу.

Я вижу смысл, но не знаю, как объяснить. Думаю, спектр будет отличаться для разных примесей. При дифференциальном анализе этого должно быть достаточно, чтобы внести разметку на основные примеси, те, которых много.

Думаю, спектр будет отличаться для разных примесейDry Gin, 07 Нояб. 25, 20:39

говорю ж - если знаешь хоть какие-то научные предпосылки этой гипотезы - поделись. Я не знаю
Знаю о наличии эффекта дипольной(Дебаевской) релаксации, но это а)про диэлектрическую проницаемость и замеры на частотах порядка 10..30 ГГц б) про спирт, но ни разу не про примеси в нем
Вот здесь про это можно почитать https://kpfu.ru/...aya_Kljukin.pdf

если знаешь хоть какие-то научные предпосылки этой гипотезы - поделисьVolume, 07 Нояб. 25, 21:02

Нет, не знаю. Просто верю в это, интуиция подсказывает. Правда её к делу не пришьёшь)

Нах

Нах

dee, Виктрыч, перед применением новых вариантов измерителей на спирте, очень нелишне проверить их на предмет электролиза. Я проверял так - две полоски из нержи, между ними пористая белая ткань (кухонная пропиленовая салфетка,которая пористая. В принципе можно и любую ткань, лишь бы белая) ,смачиваем водой или СС, подключаем к полоскам измеритель и включаем на несколько часов. Если по итогу на ткани появляются какие-то оттенки цвета, то электролиз имеет место.

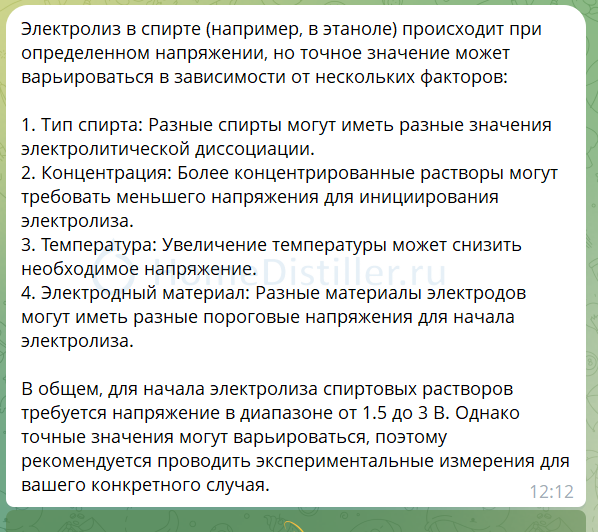

Задал вопрос ИИ по поводу электролиза в спирте.

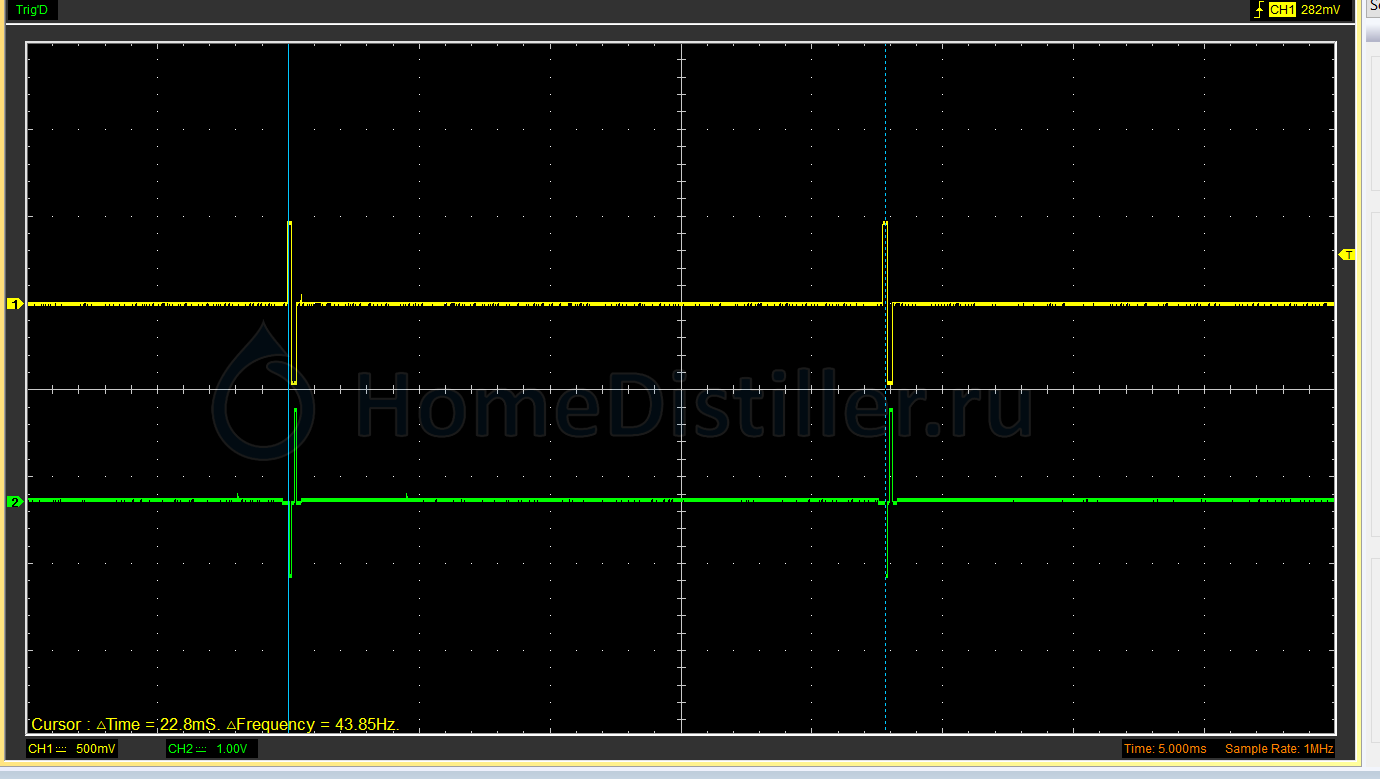

Получил ответ. Поэтому в нашей схеме амплитуда двуполярного импульса всего +- 0,8V, а его длительность по 100 мкс в каждой полярности, а измерение тока через датчик производится в течение 50 мкс. Частота повторения импульсов 40Гц.

gol_avto, на втором графике после положительного и отрицательного периода есть остаточное напряжение

есть остаточное напряжениеdee, 08 Нояб. 25, 13:18

Нет. Это смещение и оно компенсируется схемой обработки импульса. Нижний график - это ток через ДП. Верхний - накачка.

Нах

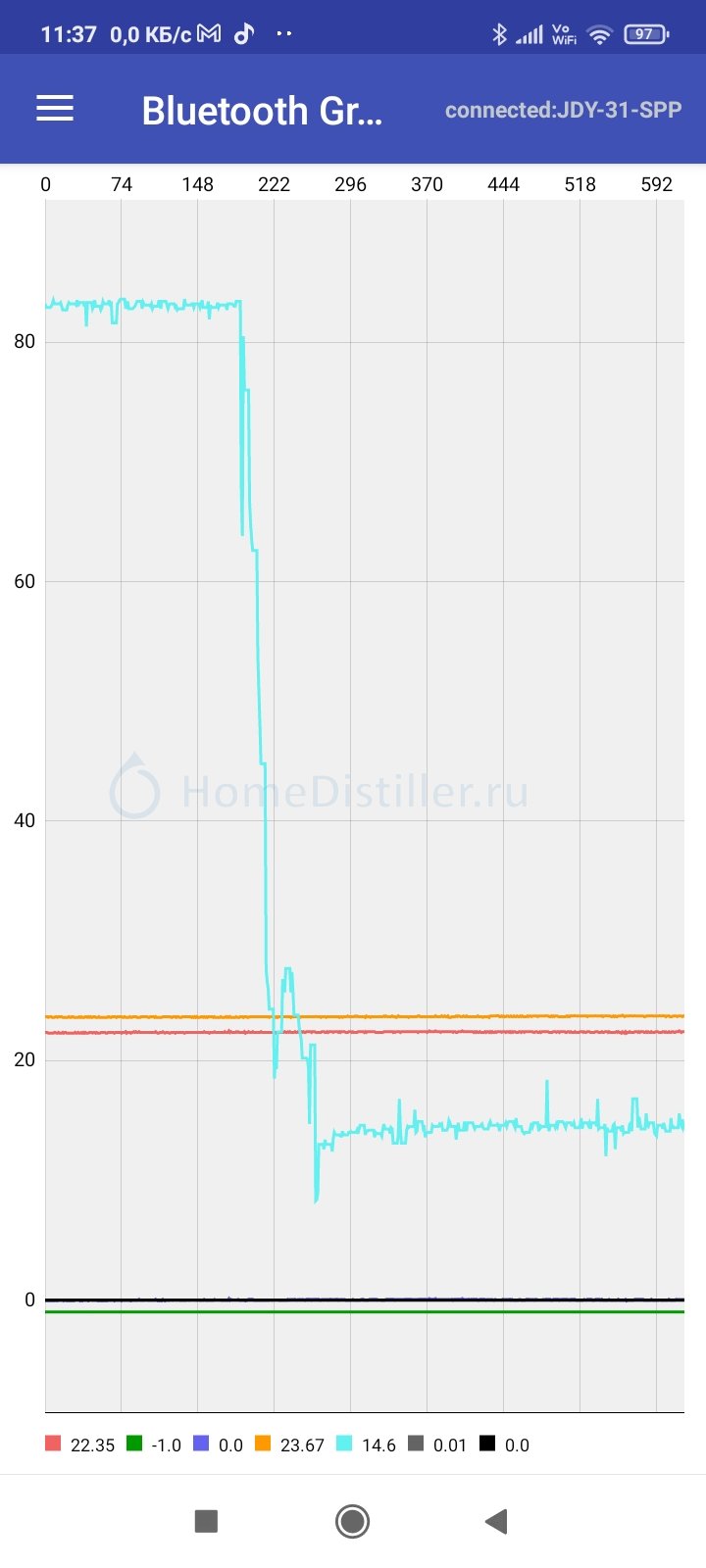

Уже 7 часов полёт нормальный на двух кубиках голов, запертых в узле отбора.Виктрыч, 08 Нояб. 25, 16:02

А почему запертых? Отбирай и показывай график)
