Парогенератор

Намного круче, потому что прост.

Калян, Есть тема " парогенератор на твердом топливе"разместить пжл в ней,чтоб не терять наработку.Пишу со смартфона и без ссылок.

Калян,

Всем привет!. Изготовил парогенератор на дровах. Температуру выдает до 300*С.Калян, 12 Авг. 16, 10:43

Глянул в интернете. Пишут, что для температуры пара в 300 градусов нужно давление 70 кг/см кв. Можешь подробней расписать, как ты добился такого давления?

Можешь подробней расписать, как ты добился такого давления?Макс Кёниг, 13 Авг. 16, 09:40

Второй вопрос: зачем такое давление\температура?
Потому что такой пар нагреет металлические части до 200+, что, в свою очередь, приведет к пригару.
Похоже на булшит, если честно.

Kasperys,

А вот и сам клапан (бери на 1,5 и в настройки не лезь лучше:Kasperys, 20 Июля 16, 00:21

Немного поздновато реагирую на сообщение, но только недавно начало приходить осознание ситуации, связанной с появлением давления в парогене. Так вот. Как уже неоднократно отмечалось форумчанами, рабочее давление в парогенераторе равно высоте жидкости (браги, сырца, затора) в перегонном кубе либо заторнике. Например: брага залита в куб на высоту 500 мм = 0,5 м. Соответственно давление в парогене должно быть 0,5 м водного столба или 0,05 кг/см кв., а повышение давления скажем до 0,06 кг/см кв. вследствие забитого барботёра уже является аварийным режимом. В связи с этим вопрос - зачем советовать к приобретению предохранительный клапан, давление срабатывания которого в 30 раз превышает номинальное рабочее давление среднестатистического перегонного куба? И вообще много ли форумчан имели возможность опрессовать свой куб и убедиться, что он в принципе выдержит такое давление и не потечёт по сварке?

Есть фотографии видео.Разместить пока не могу. Скинь в личку почту, отправлю. Работает очень просто, увидишь сам разберешься. Весь процесс происходит под естественном давлении. Давление будет минимальным чтоб пробить плотность браги.

Макс Кёниг, Просто клапан на меньшее давление  фабричной сборки вряд ли найдешь, т.к. все в большинстве пользуемся водопроводной/отопительной арматурой, а в водопроводах давление от 2,5 до 7 бар.

PS Давление развивается не в перегонном кубе, а в парогенераторе и паропроводе.
У меня например пароген - это скороварка на 15 литров + паропровод нержегофра. Мне штатного аварийного клапана скороварки хватает.

Kasperys, Понятное дело. Какая высота жидкости в перегонном кубе, такое давление будет показывать манометр парогенератора. Просто для нашего процесса предохранительный клапан на 3 кг это слишком до фига. У меня нет уверенности в том, что мой самодельный парогенератор сможет выдержать такое давление, пока не сработает клапан и не потечь. Поэтому и пытаюсь найти клапан максимум на 0,1 кг. Пока безуспешно.

Макс Кёниг, у скороварок Bohmann и Hascevher клапаны в крышке монтируемые, т.е. они могут быть у сервисников.

Хотя они могут быть и поболее чем 1,5.

Всем привет!. Изготовил парогенератор на дровах. Температуру выдает до 300*С. Есть фото и видео загрузить пока не могу.Калян, 12 Авг. 16, 10:43

Короче скинул Калян фотки. Пароген работает на перегретом паре как я понял. Пар перегревается дымом и вообще трубой, по которой дым идёт из топки. Что-то про перегретый пар встречал на форуме, нужно пересчитать. Вроде не сильно эту тему нахваливали.

Макс Кёниг, наверное это парогенератор на реактивной тяге.

Думаю данные девайсы не прижились, т.к. ими довольно сложно точно управлять (надо все время следить за горением топки + это вариант для улицы)

Скажите пожалуйста, если для контроля уровня воды вварить в пароген внизу и вверху по уголку из трубок и надеть шланг из силикона - будет работать? Греть буду ТЭНом.

Скажите пожалуйста, если для контроля уровня воды вварить в пароген внизу и вверху по уголку из трубок и надеть шланг из силикона - будет работать? Греть буду ТЭНом.
JuF, 16 Авг. 16, 09:30

Так это классический вариант контроля уровня жидкости, все так делают, только на концах трубку развальцевать немного, чтоб хомутик надёжно держал.

а можно еще вопрос? Из чего народ делает утепление для парогена? Видел вспененный утеплитель с фольгой, но непонятно как он к 100 град отнесется и можно ли его шить, чтоб рубашка получилась? Может что еще есть?

а можно еще вопрос? Из чего народ делает утепление для парогена? Видел вспененный утеплитель с фольгой, но непонятно как он к 100 град отнесется и можно ли его шить, чтоб рубашка получилась? Может что еще есть?
JuF, 17 Авг. 16, 14:26

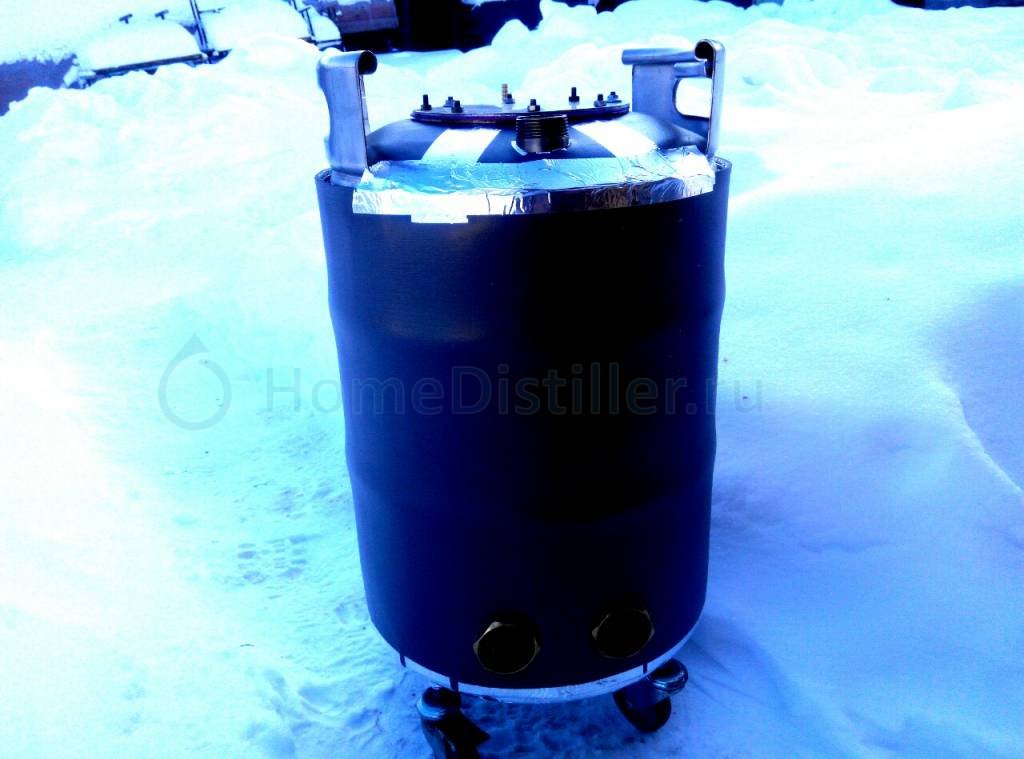

Ну так спросить нужно, сколько он держит температуру, я именно такой утеплитель и использовал (250 гр. для саун используется), с одной стороны фольга, клеил фольгой к кубу, с помощью алюминиевого скотча (как на фото), есть маленькие рулончики, я с дуру купил большой)). При работе аппарат слегка теплый, думаю можно вторым слоем заклеить для уменьшения теплопотерь.

250 гр. для саун используетсяSteklyansky, 17 Авг. 16, 14:34

Не знал что такое бывает, я для парилки покупал из базальтового картона.

JuF, есть еще вспененный каучук, причем самоклеющийся.

uF, есть еще вспененный каучук, причем самоклеющийсяKasperys, 17 Авг. 16, 17:12

А где его берут?

JuF, покупают . Набери в яндексе - тебе кучу ссылок выпадет.

250 гр. для саун используется)Steklyansky, 17 Авг. 16, 14:34

Не подскажете название? Искал но максимум что видел это 150 и то быстро разрушается при такой t.
