Парогенератор

alan а с подпиточной ёмкости самотёком или под давлением вода подаётся?

Не могу ,как новичек ссылку вставить, наберите в ютубе ролик : видео Игоря Българа.Парогенератор для можета .хотел трубку как в ролике ,подсоединенную изнутри к сливному крану,увеличить длину в разы метр-полтора,сколько влезет ,номотать спираль по дну, а дырки сделать в конце 30-40 см,если сделать трубку как решето по всей длине,все равно пар до конца не дойдет,думал хуже то не будет

Artematc, Твой барботер, никто тебе не может запретить сделать спираль. Просто я говорю как у меня было в начале - трубка наглухо забивалась кашей несколько раз. Но трубка прямая, так что разобрал, почистил, собрал и снова в путь. А ты как кашу из спирали выковыривать будешь?

к перегонному кубу 37 л сделать парогенератор из скороварки 12-15 литровArtematc, 03 Июня 16, 14:02

Думаю маловат обьём ПГ.
При гидромодуле 1\4 общий обьём браги в кубе 40 л.И при такой каше мне не хватает 17 л ПГ
Грею газом.

внутри куба сделать из медной трубки сделать спираль типа чиллера,чтобы грела и вверху и внизу брагуArtematc, 03 Июня 16, 14:02

Ерунда получается.На чужие грабли наступаешь.Для себя решил,что наиболее оптимальное сопло-это прямая труба,расположенная горизонтально в кубе.На краю трубы пробка на резьбе.

дырки для выхода пара сделать в самом конце трубки направленные в дно куба.Artematc, 03 Июня 16, 14:02

Я здесь же вычитал,что сумма выходных отверстий должна равняться 130% входного отверстия.Минимальный размер используемой трубы не менее 1\2 дюйма.Это правда.Я впоследствии себе заменил на 3\4 дюйма и увеличил сумму выходных отверстий до 150%.Наиболее оптимальный размер отверстий 2-3 мм.Время прогрева куба сократилось на 15 минут.Но при этом я расширил себе рамки маневрирования мощностью.

1/2-это 12,7мм делим на 2мм толщина сверла ,получается 6 дырок ,130% это 8 дырок ,не мало?хорошо спираль отпадает, а если квадрат-решетку разборную по дну с дырками, я хотел побольше, ну штук 30-40, 8 как то мало кажется.

хорошо спираль отпадает, а если квадрат-решетку разборную по дну с дыркамиArtematc, 03 Июня 16, 17:26

Зачем тебе лишний гемморой со сборкой и чисткой? Макс уже дал тебе очень адекватный совет.
Мне в свое время надоело чистить барботер от ХД4 после каждой перегонки и я заменил весь узел подачи пара в куб на спиральку в роли барботера с трехходовым краном заместо обратного клапана. Никаких потерь в производительности не обнаружил, а вот обслуживание узла гораздо легче.

Ты густые каши варишь? Каша для бурбона после двух часов варки становится настолько густой, что без барботера пар выходит в одной точке сверху поверхности, а в противоположном конце кастрюли температура чуть больше 80 градусов.oleg_v_v, 03 Июня 16, 17:38

Из густых только кукурузный и гречишно-гороховый. Начальный ГМ 1:3. Но я кладу немного солода при разваривании, поэтому такого "настолько густой, что без барботера пар выходит в одной точке сверху поверхности" не получаю. Кипит как и у тебя вся кастрюля. Барботер, если это можно так назвать, вот такой:

А ты забавный.
Ну если объём пара войдёт через 12,7 мм ,а выход для него будет 16 мм,то ты как думаешь,мало?
Ты спросил,я ответил как сделал сам, и до чего допеределывался.
Твоё право почитать,не поверить и сделать как душе угодно.
Про форму самого сопла я тоже уже высказался.
За четыре года у меня было сопло по контуру дна со сверлениями вовнутрь.Было буквой Т и горизонтальным расположением,тоже,но с вертикальным расположением,в виде буквы G,с подачей пара навстречу в треугольнике и вообще какой я только хернёй не страдал,пока не пришёл к тому,что тебе советовал выше.Ну а полгода назад я набрёл на этот форум,и только убедился,что самое простое решение и есть самое правильное.Только подкорректировал свои догадки по поводу объёма подаваемого пара

oleg_v_v, Олег, может тебе нужно поэкспериментировать с подводимой мощностью? Ты же не брагу перегоняешь, а кашу варишь. Я больше чем уверен, что когда на ужин ты варишь гречку, то 4 кВт в кастрюльку не подаёшь. Да, кстати о 4 кВт. Человек сказал, что его пароген имеет объём 12 литров. Разве возможно в него задуть 4 кВт?

Макс Кёниг а почему нет , а если с подпиткой так вообще одно удовольствие .Уменя в 6л 4квт только с подпиткой не всё гладко.

Master_1, Вань, да я же "за" обеими руками. Интересуюсь технической стороной вопроса, какая конструкция тэнов? Просто бойлерный тэн на 2 кВт имеет длину что-то в районе 400 мм и конечно в кастрюльку 6 л он никак не поместится.

Макс Кёниг то ты не интересовался бывают и согнутые и какие  хочеш  , лично для меня вылезла проблема с подпиткой, с электроникой не дружу потомучто.

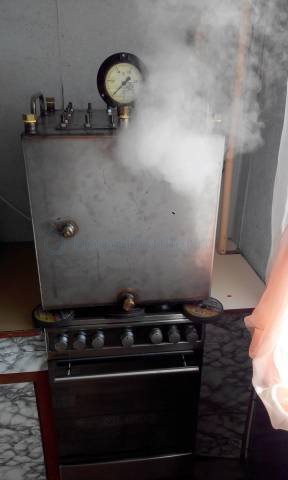

Привет, парни! Наконец-то привёз домой свой новый куб. Конструкцию слизал у Викторчика, так что ничего нового. Объём - 125 литров, газ плюс тэны. Размеры делал под газовую печку на все конфорки. И вот тут сразу появилась засада. Зажигаю конфорки, ставлю куб на печку и горение прекращается. Походу выгорает кислород, а новый не поступает. Нужно наверное приподнимать куб над горелками. Как считаете?Макс Кёниг, 28 Мая 16, 12:58

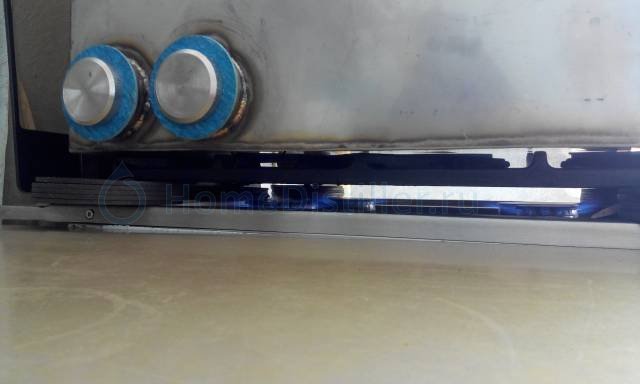

Короче запустил вчера свой шайтан-апарат.Удалось добиться стабильного горения конфорок, когда опытным путём с помощью зачистных дисков поднял куб на 35 мм выше конфорок. Так что если кто будет делать подобный куб, то сразу учитывайте необходимость ножек для обеспечения необходимого зазора.

ещё один опыт

lion999, Это точно, Саня! Такой маленький взнос в общую копилку знаний.

alan а с подпиточной ёмкости самотёком или под давлением вода подаётся?Master_1, 03 Июня 16, 14:34

подача воды под давлением. в моем случае из городского водопровода.

Master_1, там с подпиткой все очеь просто решается. Никакой электроники. Ставишь электроклапан на подачу.
Между клапном и входом в бойлер - гидроакумулятор.
Это обязательно надо или мощьность парабудет гулять и для НБК -это критично.
Датчики в нутри пара как у Игоря вещь крайне капризная,поэтому выноси контрольные провода уровня. которые управляют клапаном наружу. У меня вынесено на показатель уровня, клапан управляется тем же изменением уровня, тлько все снаружи и ничего не кипит.)))
Непонятно написал???((( Но если тебе актуально скину фото. Я с этим месяц танцевал пока не допер)))

Други, одобряете?! Куб-кастрюля 37 л, к нему парогенератор 20л (это перегонный куб Алковар на 20 л) ,нагрев ПГ будет 2квт . и еще один вопрос всю магистраль от ПГ до куба 1/2 или 3/4 делать? 3/4 небюджетно совсем

Artematc, тебе надо рассчитать выход пара для твоей мощности, если ты барботёр делать будешь.
[сообщение #12728235]
На 2 кВт наверно и 1/2 пойдёт.

290366alex с гидроакамулятором понятно, воду подогрели ,а клапаном чем управлять,по фото наверно понятней будет, скинь если не трудно.
