Автономная система охлаждения (водяная)

и не ной что дорого,dee, 22 Янв. 22, 12:37

я исхожу вот из чего
https://samogon-i-vodka.ru/catalog/599/52168/
В описании говорится о 4,5кВт, думаю так и есть. Теперь другой вариант:
https://dimitrovgrad.tiu.ru/...ntilyatora.html
http://phk-holod.ru/kondensator-cd-8-4
Надеюсь понятно.

я исхожу вот из чегоpivnaykus, 22 Янв. 22, 13:08

А насосик, а шланги учел? ))))))))))

И на хрена этот высер?pivnaykus, 22 Янв. 22, 12:25

На всякий случай, чтобы ты не жмотился, а купил тогда то, что тебе нужно, если руки из жопы и найти ничего не можешь для самостоятельного конструирования! 😊

Бу он обойдется очень бюджетно и не надо корпус будет колхозить.neva2012, 22 Янв. 22, 12:42

сколько не смотрел на Авито все вокруг 5р крутятся, рядом мастерских нет, так что на 23 февраля сделаю себе подарок.

Добавлено через 1мин.:

А насосик, а шланги учел?neva2012, 22 Янв. 22, 13:13

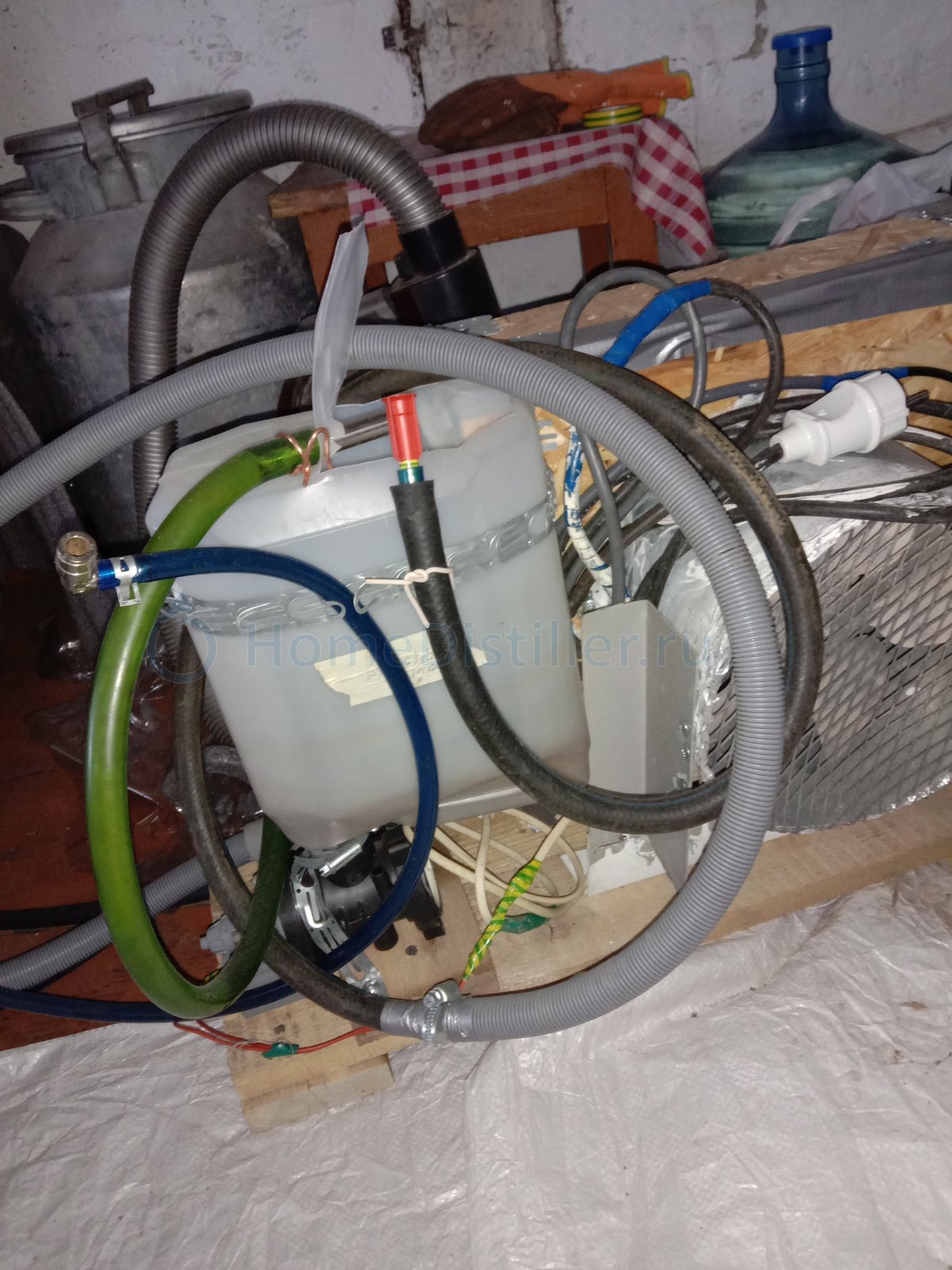

Серёга, всё давно уже приготовлено и даже канистра под "расширительный бачок")))

pivnaykus, на третьей ссылке радиатор раза в 3-4 слабее чем в первой, заявленная мощность по фреону 2,3 кВт

и даже канистра под "расширительный бачок")))pivnaykus, 22 Янв. 22, 13:14

Вот такая?))

)))))

Добавлено через 1мин.:

dee, модель пишут одну, а фотки ВЕЗДЕ разные. Например
https://sholod.net/...agdeniya-cd-8-4

Этот мощнее.

В описании говорится о 4,5кВт,pivnaykus, 22 Янв. 22, 13:08

На заборе тоже говорится, а ты температуру жидкости учел, которая равна окружающей? У меня на лоджии в режиме дисьилляции автономка с заявленной мощностью 3,5кВт даже 2,5 не гасит, плюется, потому что температура почти под 25 гр.

sersaz, автономка на фото работала при Т окружающей 35°. Гасила 2.2кВт при 44% нагрузки на насос. Могла бы и больше. Т на обратке была при этом 56°

Sergik73, я насос не регулирую, качает на полную и качает. Под конец темпер на лоджии тоже птд 35 гр шкалит, темпер в шлангах только на ощупь проверяю. Разница между подачей и обратной ощутима, гасит без проблем 2,2-2,3 кВт. Вот думаю разнести все-таки, радиатор за борт вынести, но для моей зимы думаю что залить, тосол или из голов тупо сортировку -40 - 50% замутить... Морозы за -40 могут быть... 🙄

я насос не регулирую, качает на полную и качаетsersaz, 22 Янв. 22, 13:51

Мой насос орать начинает, если выше % добавить и спать мешает, хоть и в соседней комнате за дверью. К 100% опять утихает. Я на продавцов наехал, чего он так себя ведёт, не брак ли это. Да и шланг на обратке горячий. Сказали на полную не надо, типа ресурс и всё такое... сделай на максимум когда не громко, померь Т на обратке, и работай спокойно. Он справится. Так и сделал.
За 2ое с лишним суток, пока гоню, Т на кухне(вынес автономку от колонны подальше) Т поднимается прилично(окно открыто- только толку то...). Тоже подумывал в окно выставить. Новосибирская обл. - это тоже не Ташкент...
Но и так всё работает.

Для информации.
Опробовал автономную систему охлаждения. Использовал конденсатор холодильной установки 9213 с сайта артхолод. Мотор, винт и решетка оттуда же. Заявленная мощность 2,16 кВатт. Мотор 16 Ватт, винт 254 мм. На сайте s-i-v такой же с насосом 17,5 тыр. С доставкой до двери вышло 6600 руб. https://aholod.ru/item/3270/
Автономка использовалась с колонной 1,5 дюйма с подведённой мощностью 1 киловатт в комнате с температурой воздуха 25-26 градусов. Начальная температура воды 23,3 градуса. Объём воды в банке 5 литров. После стабилизации холостого прогона около 40 минут температура в банке 29,8 градуса. Объём воды в системе около 1,5 литра, остаток в банке 3,5 литра. Выявилась сильная нестабильность напряжения в сети и полное несоответствие китайских показометров напряжения истинному. При 140 вольт на табло регулятора прибор показывает 180 вольт на нагрузке. Сеть колеблется непрерывно от 140 до 160 по китайским показателям. Захлёб при 155 (190-192 вольт истинных). Снимать головы приходится при пониженной мощности, чтобы не нарваться на захлёб колонны. Экспериментирую на головохвостье 40% крепости из смеси от сахарной браги и фруктовых вин. Справляется вполне, но медленно. Если конденсатор выставить на улицу, то думаю и три киловатта утилизирует. Насос для прокачки воды DC 12V 70PSI 3.5L/min 2 ампера работает при 7,3 вольта питании. По количеству прокачанной воды это не сильно влияет. Качает шустро, а шумит сильно меньше. Блок питания сразу с регулятором 3-12 в 2 ампера. На насос на али купил ещё разъём 5,5х2,1 "маму" на провод. Перекачиваю жидкости, никуда не стал крепить. Взял ещё регулятор напряжения 220 вольт 2 киловатта для вентилятора за сто рублей, но может не буду ставить. Пришлось подкрутить подстроечником, чтобы регулировал на весь поворот ручки.
з.ы.
Разделил смесь подголовий и хвостов. С головами просто, до 10% АС был резковатый запах, а на 12% АС резкий запах пропал. Снимал 100 миллилитров в час. Вот с хвостами не обычно. Спирт закончился резко и температура в точке отбора стала расти на 0,1 градуса каждые две минуты. Тело снимал до 15% АС в остатке 600 мл/час при 950 ватт в среднем, снизив до 400 мл/час в конце отбора. Предхвостье, ради интереса, снимал 300 мл/час. До момента как только стала расти температура в точке отбора, к этому времени, отобрал около 100 миллилитров. Сразу появился резкий преловатый запах. Остаток в кубе пах жуть как, запах краски в смеси с яблоком. Ареометр показал ровно 96%, в отличии от тела 96.6%. Видимо что-то большей плотности... Чистых хвостов около 10% выходит... Система охлаждения отработала без замечаний. Даже перестал её замечать. Немного шумно только. В ванне закрыл...
з.ы.2
Для сравнения. Ректифицировал на колонне 2 дюйма 60 литров браги исходно 12,8%. 16,2 литра СС 45%. Подводимая мощность 1700 ватт (заявленная производителем), газ. Высота колонны вынудила наклонить холодильник под 15-20 градусов. Использовался тот же конденсатор, но с приоткрытым окном. Температура охлаждающей воды 22-24 градуса. Съём 3% голова, 5% подголовье, три ступени тело 65, 15, 5% со скоростью 1,1л, 0,8 л и 0,5 литра в час соответственно. Потери выше чем при охлаждении более холодной водой. 0,5-0,6 литра вместо обычных 0,3литра от теоретического расчёта. Видимо сказался и наклон. Нижний узел отбора не понадобился. Хвост забран концентрированно на скорости 0,5 литра в час (флегмовое около 10) и получился 93% до резкого роста температуры в точке отбора до 92-93 градуса. Слив с нижнего узла показал концентрацию спирта 1-2%, то есть в кубе спирта нет...
з.ы.3
При использовании дефлегматора 2 дюйма 215 мм длины 8 трубок на 12 мм. Общая высота колонны; царга 100, диоптр 15, узел отбора 5, дефлегматор с крышкой 24. Всего 144 сантиметра. СС 37%.
Гасит два киловатта подводимой от ТЭН автономкой на 2,16 кВатт при температуре воздуха 18 градусов. То есть автономку вполне можно использовать для потстил до 2 киловатт с этим дефлегматором. Ректификация на ТЭН 1200 Ватт по стрелочному AVO(КПД выше внешней горелки)подводимой показала устойчивый результат при той же температуре воздуха. После тиристорного регулятора замер мощности всегда врёт. Скорость отбора 150 3% голова, 150-200 5% подголовье, 1000 65% тела, 750 15% тела и 500 5% тела. Далее отбор хвоста на последней скорости 3-4% АС до момента роста температуры ДО 82-85 градусов в узле отбора. Более позднее прерывание даёт очень мало спирта, но сильно пахнет краской. При навалке более 20 литров СС желателен НОУ и откапывать хвосты в конце погона, иначе последние 5% тела лучше отправить в предхвостья. Признак появления примесей - снижение температуры в узле отбора на 0,1 градуса в самом конце отбора тела! Обратите внимание, снижение, при росте уже сход с полки.
Потстил с холодильником 500 мм 2 дюйма 7 трубок на 12 мм вертикально. Подогрев 2,6 киловатт газовая горелка плюс ТЭН 3000 Ватт. Охлаждение вода 8 градусов 100 литров/час на выходе 65 градусов, 120 литров/час на выходе 55 градусов. Температура спирта не отличается в обоих случаях. Начало погона СС 9,5 литра в час...

Ребята, наверное уже спрашивали, от стиралки автомата насос будет работать или какие то проблемы с ним?

Кто-то подключал- работает.

Добавлено через 1ч. 60мин.:

[Поиск: от стиральной машины]

Ребята, наверное уже спрашивали,Эд1, 08 Февр. 22, 21:56

Я спрашивал.

Кто-то подключал- работает.pivnaykus, 09 Февр. 22, 04:53

Я подключал. Молотит как сумасшедший .Штуки 3 десятичасовых ректа выдержал без проблем.Вообще не греется. Наоборот ,связка радиатор - вентилятор ,слабовата оказалась. Лед добавлять приходилось.

Поговаривают, что насосы от стиралок разные бывают. За все не отвечу. А своим доволен.

Добавлено через 18мин.:

. video_20211125_222715_320x180_20220209164407.mp4

Я сегодня забрал у знакомого старую стиралку, только снял насос попробовал, там струя раза в три мощней чем на видео. Как можно её регулировать, уменьшить? Имеется ввиду электричеством...

Попробуй регулятором оборотов

682,14 руб. 25%СКИДКА | регулятор скорости 220в частотный регулятор 220 двиг регулятор мощности тэна контроллер для мотора регулятор оборотов без потери мощности регулировка оборотов 220v регулятор оборотов двигателя регулятор 220 400w
https://a.aliexpress.com/_AXiGMt

Видео почему-то не показывает, что-то не правильно делаю?

там струя раза в три мощней чем на видео. Как можно её регулировать, уменьшить? Имеется ввиду электричеством...Эд1, 09 Февр. 22, 17:07

Правильно говоришь... почти. Без ничего у меня напор тоже сильный. Открою секретный закон гидравлики:"Любое изменение направления и сечения трубопровода ведет к потере напора".То есть пока вода пройдет по всем трубам разного диаметра, димроту, радиатору и т. д. напор уменьшится. Такой регулятор оборотов, как у меня не покупай. С таким движком не работает.Ну тут я не спец. Это к электрикам. Найди мои посты в этой теме. Недавно всё это обсуждалось, один в один.

Попробуй регулятором оборотов

682,14 руб. 25%СКИДКА | регулятор скорости 220в частотный регулятор 220 двиг регулятор мощности тэна контроллер для мотора регулятор оборотов без потери мощности регулировка оборотов 220v регулятор оборотов двигателя регулятор 220 400w
https://a.aliexpress.com/_AXiGMtpivnaykus, 09 Февр. 22, 19:04

а не регулятор оборотов коллекторного двигателя ли это ? ниже в комментариях пишут что это для щеточного двигателя с таходатчиком .. для синхронного двигателя помпы от стиралки не подойдет
