Куб с пароводяной рубашкой

ПВКСибелиус, 10 Окт. 17, 19:19

Красота, но группа безопасности на одном отводе желательно разнести подрывник эл.конт. манометр на разные отводы

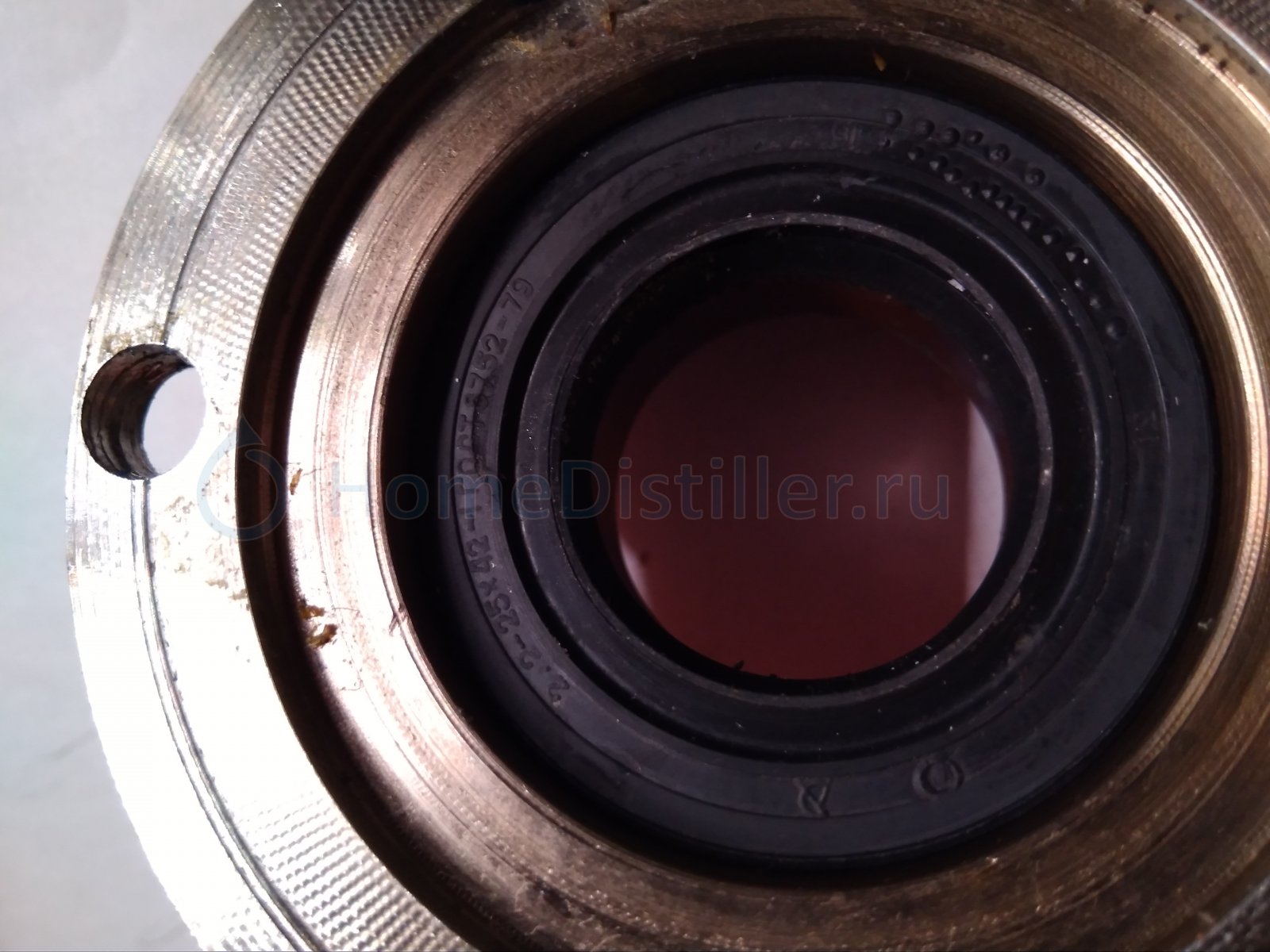

Мешалка подключена через кламп, в котором заводской сальникСибелиус, 10 Окт. 17, 19:19

По подробней. И где брал?

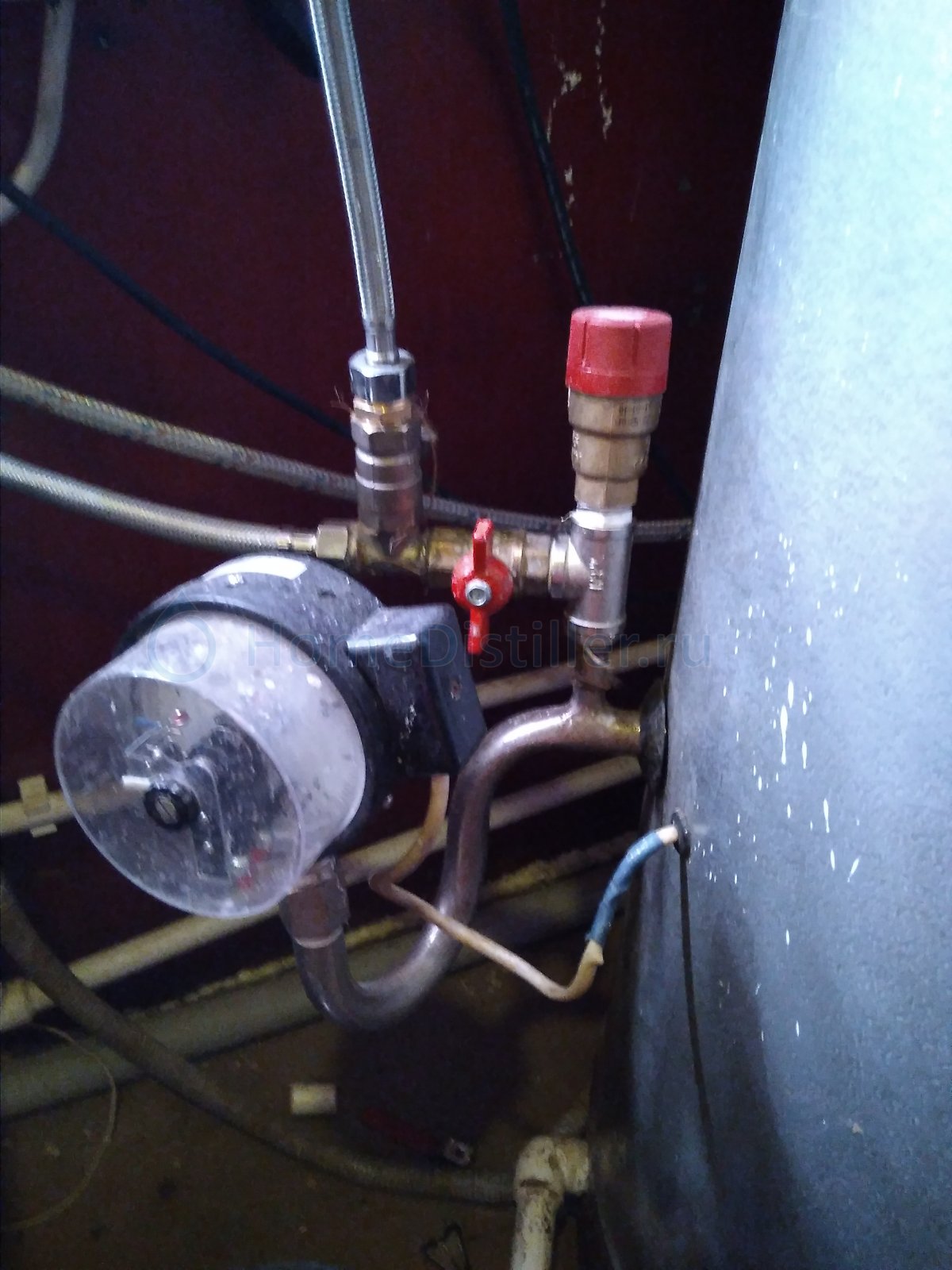

Электромеханический датчик исправный (родной), настроен на 0,7 атм. Предохранительный клапан изначально стоял на этом же месте (в связи с чем не вижу причин его переносить на другую сторону)- заменен на 1,5 атм. вместо 3-х. на сальнике виден номер и гост.

Добрый день! подскажите, хватит ли стенок для ПВК 2мм? Какое давление нужно, что бы ПВК выдерживал? 0,8 бар хватит?

san1, Объём то какой?

Объём то какой?svarnoy, 11 Окт. 17, 19:39

40л. может 1мм обойтись? давление какое максимальное?

san1, ненадо с миллиметровкой игратся, ни к чему хорошему это не приведет.
до 80 л можно полторашку, выше уже 2мм до 300л, диаметр дна от 600 - уже лучше дно из 3мм минимум конус (плоское "хлопать" будет) идеал элипсоидно сферическое


Добавлено через 2мин.:

давление рабочее 0.5 атм. опресовка идеально на 3 атмосферы. и минимум 1 атмосфера (и группу безопасности получше тогда и не тупить при работе)

san1,
кеги сделаны из 1,2-1,5мм, держат не меньше 3 бар. Но они с ребрами жёсткасти.

давление рабочее 0.5 атм. опресовка идеально на 3 атмосферы.SedoY, 11 Окт. 17, 19:59

Спасибо за ответы. Я совсем не могу вдуплить в эти единицы давления. Там бар, там атмосферы. Стрелка по умолчанию стоит на "0". На приборе показывает "0" как атмосферное давление а дальше идет плюс икс атмосфер/бар?

svarnoy, и давление внутреннее, а рубашка на колбу давить будет снаружи, это большая разницы! седня езлил смотреть на бак с колбой из трешки - "восьмиугольный" - давление воды начало схлопывать внутреннюю колбу сделанную *************(маетрки запикаю) ******
Добавлено через 2мин.:

san1, по этому манометру если казать будет 0.5 уже можно начинать боятся)))).

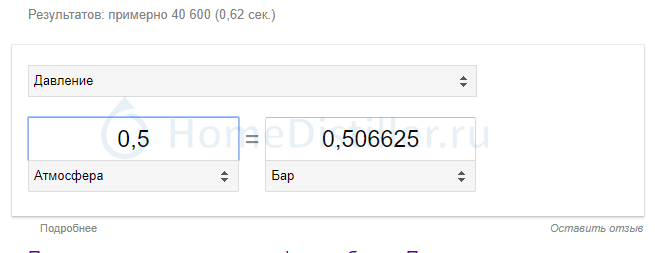

в инете легко найти методы пересчета давлений в разных еденицах измерения

san1, по этому манометру если казать будет 0.5 уже можно начинать боятся)))).

в инете легко найти методы пересчета давлений в разных еденицах измеренияSedoY, 11 Окт. 17, 21:09

Атмосфера и бар почти одно и тоже


Добавлено через 21мин.:

давление рабочее 0.5 атм.SedoY, 11 Окт. 17, 19:59

Я понял в чем путаница. При давлении 0,5 бар вода кипит при температуре около 80 градусов. А манометры показывают "плюс" к атмосферному давлению то есть 1 атмосфера приблизительно. Значит в рубашке будет 1+0,5 = 1,5 атмосферы, а при таком давлении вода кипит при 110 градусов.

давление рабочее 0.5 атм. опресовка идеально на 3 атмосферы. и минимум 1 атмосфераSedoY, 11 Окт. 17, 19:59

Приветствую!
А откуда у вас будет давление в рубашке? или вы куб собрались нагревать выше 100°С
Отбор из куба прекращается примерно на 91-96°С по браге, следовательно давления при такой температуре будут намного ниже...

А откуда у вас будет давление в рубашке? или вы куб собрались нагревать выше 100°СSnakeFish, 11 Окт. 17, 23:58

А при разваривании зерна???!!

А откуда у вас будет давление в рубашке? или вы куб собрались нагревать выше 100°СSnakeFish, 11 Окт. 17, 23:58

Если рубашка открыта с атмосферой - энергия с рубашки будет после определенной точки больше выходить паром, а не в брагу и температура браги НИКОГДА не станет 100 град. Рубашку закрывают и там 100% образовывается давление, что влечет за собой поднятие температуры выше 100 граб, что хорошо для наших нужд.

Рубашку закрывают и там 100% образовывается давлениеsan1, 12 Окт. 17, 07:33

Все правильно - образуется избыточное рабочее давление 0,2-0,4 атм. Это нормально. Но, если бак используется с неполной загрузкой, например, в 125-ти литровый налить 50 л, то давление растет и дальше, так как передача энергии от рубашки  к телу (браге) происходит менее эффективно и в этом случае, после закрытия крана связи рубашки с атмосферой (самый верхний), надо либо уменьшать мощность нагрева, либо внимательно следить за давлением и снижать его через тот же кран связи. Ну или будет неожиданно и очень громко срабатывать предохранительный клапан рубашки (это для любителей адреналина))) При полной загрузке бака роста давления выше рабочих значений не должно быть.

давление 0,2-0,4 атмNik1962, 12 Окт. 17, 09:04

Только вчера разобрался, что давление есть абсолютное и избыточное. А то смотрел таблицу зависимости температуры кипения воды от давления и недоумевал )))) При избыточном давлении 0,2 - температура кипения должна быть 104,6 град. Сварить затор проще, а вот хватит ли такой температуры для выгонки в "ноль"? Производитель моего ПВК не рекомендует больше 0,2 бар (тонкие станы)

ПС. С Китаем кто то связывался?
https://ru.aliexpress.com/...9999.262.hdjwIH

я позволю себе внести поправку: при загрузке внутренней колбы выше рубашки.
в этом случае энергия пара вся может перейти в колбу и не расходоваться на рост давления

можетSedoY, 12 Окт. 17, 09:20

Может? Это вы рассуждаете или утверждаете?

san1, утверждаю. конечно при определенных условиях конструкции котла: совокупность параметров - зазор, высота, диаметр, подводимая мощность.
подробности очень легко можно найти в обсуждениях тут же в ветке, годиков несколько назад.

Господа, а если пар с ПВК завернуть в куб с брагой? Получится гибрид парогениратора с НБК
