Куб с пароводяной рубашкой

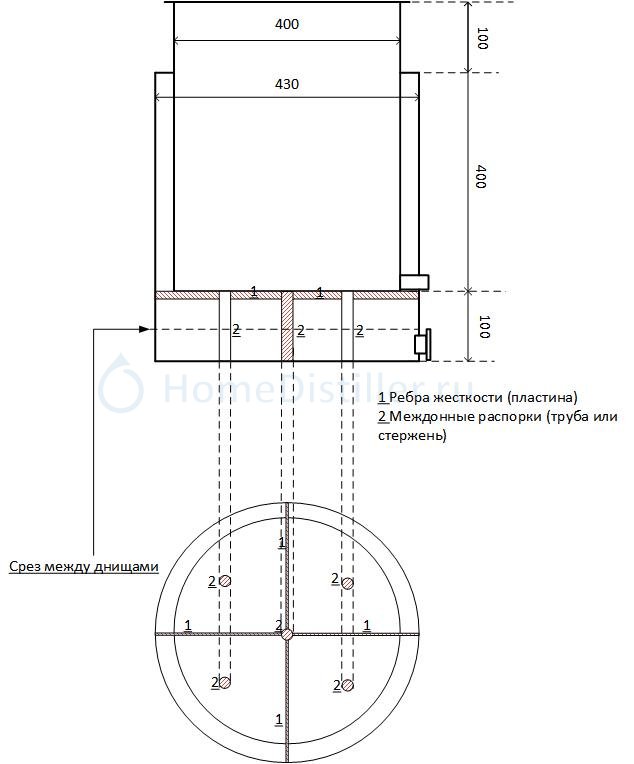

Парни, нужен совет. Задолбался перегонять зерно в мешках, захотелось небольшого ПВК литров на 50-60. Есть лист 304 нержавейки 1 х 2м, есть где раскроить, свальцевать в цилинр и есть аргон. Единственное что смущает это толщина металла для колбы и днищ 1.5мм. Даже при 0.5 бар там развивается приличная сила. Думаю внутрненнее дно колбы усилить двумя свареными накрест пластинами концы которых приварить к рубашке, и сварить дно колбы с дном рубашки пятью прутками как изображено на рисунке. Как думаете, достаточно ли этих мер или нужно еще услитить колбу проварив на ее внешней стороне вертикальные ребра жесткости высотой 5-10мм из той же 1.5мм стали? Хочется чтоб эта конструкция выдержала опресовку водой в 1.5бар и не схлопнулась во внутрь. Или 1.5 мм слишком тонкий и годится только для рубашки ?  Крышка с прокладкой и обжимным хомутом есть уже готовая толщиной в 3мм от существующего перегонного куба на 50л.

Зигани да и все.
В кеге толщина 1.2 мм.
Наружная рубашка и 1 мм норм.

зиговочной машинки к сожалению нет

kabah, если не секрет нафига 1'5 бар?
У меня все из толщины 1.5 мм.
Ниче не усиливал  после 2 бар идет деформация.

Рабочее до 0.5, аварийный клапан сброса 1.0, кратковременная проверка и опресовка 1.5 чтоб уж совсем спокойно спать

Если всетаки получится найти зиговочную маштнку, то в какую сторону лучше делать зиговку, выпуклостью наружу или вовнутрь ? Интуиция подсказывает что наружу.

kabah,
Верхняя зиговка наружу, нижняя внутрь, фальшь дно можно будет положить.

svarnoy, отличная идея)

отличная идея)sashaquatro, 03 Апр. 19, 16:35

Не моя, ей столько же, сколько и пвк.

Удалил видеоmr.ptec, 16 Апр. 19, 18:30

Ну вот..., а я уже успел плюсануть

А так же успел заметить что швы не обрабатываешь, на скорость конечно не влияет, но товарный вид может улучшить.

Metalsat, Швы обрабатываю кард-щеткой. В "ноль" затирать швы нельзя. Они становятся тоньше и слабеют. Вот если бы был двусторонний шов тогда да.
"видео пока на ютубе есть"

Добавлено через 59мин.:

Как думаете, схлопнет рубашку если нет обратного клапана на ней, или не факт ? Кто как думает?
"может проверить... 8-) "

Они становятся тоньше и слабеют. Вот если бы был двусторонний шов тогда да.mr.ptec, 16 Апр. 19, 19:17

ээээээээ
так проваривать надо с избытком металла на обратной стороне шва , с поддувом. а не приклеивать)))

Как думаете, схлопнет рубашку если нет обратного клапана на ней, или не факт ?mr.ptec, 16 Апр. 19, 19:17

кег вряд ли схлопнет а конструкции из листового металла - очень может быть

так проваривать надо с избытком металла на обратной стороне шва , с поддувом. а не приклеивать)))SedoY, 16 Апр. 19, 20:41

у меня всё нормально со швами))) последнее время метра 4 швов сделаю и при опрессовке пару свищиков всего найду.

Кто там говорил об эстетике, все равно сверху утеплитель будет. Впрочем в следующий раз попробую затереть швы в "ноль" и опресовать, может я зря переживаю.

пару свищиковmr.ptec, 16 Апр. 19, 21:01

много)))

попробую затереть швы в "ноль"mr.ptec, 16 Апр. 19, 21:01

снаружи что-ли? вот еще время попусту терять - под утеплителем даже тараканы насладится не смогут эстетикой)))
я про внутренние речь вел

Доброго дня.
Подскажите,случился небольшой конфуз))).
На днях испытывал кастрюльку с рубашкой(варил пиво).Заводская кастрюля 50л(толщина стенки не известна),рубаха 1мм(варили сами),обратный клапан,аварийный клапан 1.5 bar.Затирание,варка прошли успешно.При охлаждении подал воду из скважины в рубашку,прикрыл немного кран выхода воды(отошел за шлангом)для слива,подошел через 5мин и попутал.Сусло течет через край,кастрюльку корячит...Что послужило причиной?Давление водопроводной системы
или перепады температур?

От давления порвало конечно.

Получается давления менее 1.5bar,достаточно чтобы схлопнуть внутреннюю емкость?
Внутренний бак(кастрюля)равномерненько превратился в "цветочек",рубашка почти не деформировалась.ю

От давления порвало конечно.sashaquatro, 26 Апр. 19, 18:10

Не факт, в этой ветке, или еще где описали капут внутренней колбы, после того, как в разогретый ПВК ливанули ведро холодной воды, обратный клапан не помог ( обьем кастрюли приличный был )

VladPP, факт) тут ситуация другая. Подаем воду в рубашку и прикрываем кран выхода воды из рубашки. Прост о не факт что давление воды было 1.5 а не 2 например. Мой пвк при испытании начал уже деформироваься при 2 атм в рубашке.

начал уже деформироваься при 2 атм в рубашкеsashaquatro, 27 Апр. 19, 09:33

Подрывной клапан не открывается что ли?
