Бражная колонка или хороший самогонный аппарат

На чертеже ясно видно, где эта проволока и как расположена.

Я так понимаю, что внутри "удлинителя" бОльшего диаметра находится кусок трубы диаметром как основная царга. И этот кусок удерживается от перемещений распорками из проволоки 2мм.Дефлегматик, 24 Марта 17, 02:16

Совершенно верно.Ход моих дилетантских мыслей:повторив БК Мариса (отдельное спасибо ему),потанцевав с температурной стабилизацией,решил вставить кусок оставшейся трубы.Температура наружной и внутренней трубы имеет хоть и небольшую но разницу. К тому же она (эта разница) стабилизируется самой колонной. Ну и плюсом:газ выходящий из меньшего диаметра 1.теряет скорость,2.охлаждается. В средней части мочалка типа " Чистюля ". Занимаюсь этим делом на работе. Напряжение там естественно пляшет.
Поставил амперметр. Разница в пол.ампера меняет все показания термометров кроме кубового. Сделал стабилизатор тока. Ток - как вкопанный,температура при отборе тела как вкопанная. Доволен слоново. Могу спокойно отойти. Что больше помогло не знаю. Да,охлаждение автономное. 40 лит. бачок, 20 в нем воды, градирня с пластиковой трубы,насос от отопителя с газели.

Местные зубры говорят, что скорость пара снижается с увеличением диаметра царги.
Теплопроводность меди очень высока, поэтому если и будет разница температур м/у царгой и вставкой не окажет влияния на ход процесса ИМХО.

Местные зубры говорят, что скорость пара снижается с увеличением диаметра царги.
Теплопроводность меди очень высока, поэтому если и будет разница температур м/у царгой и вставкой не окажет влияния на ход процесса ИМХО.Дефлегматик, 25 Марта 17, 07:08

Согласен. Но внутренняя труба с обоих сторон в температуре пара,а внешняя еще охлаждается окружающей средой.( Не сть аксима ).Курил ветку,видел второй дефлегматор внизу,решил попробовать без воды. Сам не понял что получилось,но получилось. Теперь с дефлегматором нет хлопот.( в смысле танцев с точной настройкой ).Игольчатый кран отложил до лучших времен.Поставил типа самоварного для слива жидкости из блока авто.двигателя. Будет время поэкспериментирую.

midfire,

Сделал стабилизатор тока. Ток - как вкопанный,температура при отборе тела как вкопанная.midfire, 25 Марта 17, 05:04

Вот ответ на все твои вопросы)
Вставка ни при чём

Вот ответ на все твои вопросы)
Вставка ни при чёмBulatik0099, 25 Марта 17, 07:47

Спасибо. К такому же мнению склоняюсь. Еще бы подсмотреть как ведет себя флегма. Дотекает ли до куба в простенках между трубами?

В этой конструкции изначально предусмотрен флегмоуловитель, не дающий оной течь по стенкам.
При условии, что колонна по отвесу выставлена.

Доброго дня всем. Вот решил спаять и себе такой аппарат. Дочитал тему до 45 страницы, дальше нет времени, тк Пора начинать ваять. Решил делать как на рисунке.
Вопрос: стоит ли царга делать ф28?
Не великоват ли деф?
Поправьте, подскажите.
Нагрев могу дать могучий.

Сергей л, царгу делай съемную будет куда рости
А так тут у большинства такие размеры, не забудь намотать спираль в холодильник и дэф

И цанга и холодильник будут на американках, спирали будут, значит размеры правильные, а не будет ли флегматик капать из более тонкого дефа , может усики какие-то нужны направляющие?

Сергей л, запустишь как есть, посмотришь на режим работы. Не устроит вставишь в царгу спираль медную с сечением 2-2,5 мм и шагом 2-3 см

Спираль на всю длину царги или спиральный концентратор?

Сергей л, спираль по всей длине царги

Тогда царгу и деф надо делать одного диаметра

Коллеги!
Где-то попадалась конструкция БК с дополнительным дефлегматором между кубом и царгой, не могу найти!
Задумался об эволюции своей БКМ, хочется теорию подучить, помогите, плз!

И ещё вопрос - в чём преимущества/недостатки димрота против обычного (труба в трубе) холодильника?
Все аргументы, что попадаются носят скорее эмоционально-понтовский характер, а вот на практике, в чём существенная разница?

дополнительным дефлегматором между кубом и царгойзфтпщдшт, 30 Марта 17, 06:11

Не совсем понятно про что ты имеешь ввиду, но догадываюсь, наверно про доработку от каймариса, она есть в ссылках в пером посту, почитай там
Вот оно [сообщение #11340461]

димрота против обычногозфтпщдшт, 30 Марта 17, 06:11

Основной плюс съемный, можно помыть)
И потом всё зависит для чего будешь использовать
Если как дефлегматор то преимущество при использовании насадки, сам димтрот работает как флегмасборник, направляет флегму в центр насадки
Ещё плюс, его легко сделать)
Из минусов.. Хотя нет тоже плюс) димтрот из 6ки лезет минимум в 35ю трубу)

в чём существенная разница?зфтпщдшт, 30 Марта 17, 06:11

В производительности, димрот мощней в разы, что может привести в плёночной колонне к полной остановке перегона.

38RUS, а рубашечник не может? 😁

полной остановке перегона.38RUS, 31 Марта 17, 13:10

Правильнее прекратить отбор продукта

Из минусов.. Хотя нет тоже плюс) димтрот из 6ки лезет минимум в 35ю трубу)Bulatik0099, 30 Марта 17, 06:56

Спасибо за ссылку, пошёл "читать методичку"

А про трубу 35 мм... Это-ж мощи надо минимум 3 кВт подводить вроде... А я исторически газ пользую... Гимор, конечно, но как-то приспособился.
Но, всё равно, СПАСИБО!

Добавлено через 2ч. 44мин.:

... "методичку" ещё читаю, но мысли в голове бродят, поэтому решусь спросить:

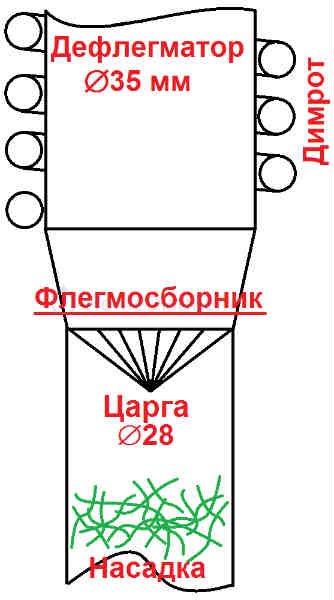

- у меня при 22 мм царги (с мочалками) на полной мощности газа (думаю ~2 кВт) происходят захлёбы (эквиваленьтгный диаметр царги уменьшился за счёт насадки?), поэтому в новой БКМ думаю царгу делать 28 мм;
- для уменьшения скорости пара деф хочу сделать с увеличенным до 35 мм диаметром (или это бессмысленно, т.к. конденсация будет происходить лишь в небольшой области около охлаждённой стенки и часть пара будет "пролетать" по центру?);
- как я понял, димрот более эффективней охлаждает пар, чем рубашечный хол-к. Значит м ожно уменьшить высоту дефа? ... и увеличить высоту царги. Борюсь за каждый сантиметр, т.к. зимой имею ограничение по высоте.
- на рисунке изобразил димрот СНАРУЖИ дефа. Или правильно убрать его ВНУТРЬ?

зфтпщдшт, не изобретай колесо)
Димтрот втыкается только внутрь, намотаешь снаружи получишь тот же рубашечник но с меньшей эффективностью
Всё давным давно работает)
Оставь свой деф, ставь флегмасборник, царгу 35ю возьми хоть 50 см, можешь больше, сколько по высоте лезет, набьёшь мочалками, для получения ароматного диста самое то
