в верхней паровой зоне -включает охлаждение.volk ew, Сегодня, 22:17Объясните дураку,где стоят эти датчики?Игорь Угрюмый, 11 Марта 18, 22:34

У меня этот датчик стоит непосредственно перед дефлегматором.

датчик над кубомolegkali, Сегодня, 21:11Игорь Угрюмый, 11 Марта 18, 22:34

в 20 см. от куба.

У ардуинки, которая работает на стабилизатор мощности выведены свободные пины, как резерв. Например пин 11,12. Вопрос при какой аварийной ситуации выводить туда 5 В. В штатном исполнении АВВИ корпус не позволяет поставить УЗО. К тому же это ведёи к значительному удорожанию базового варианта. Если вы самостоятельно собираете автоматику, предлагаю вам попытаться самому запрограммировать эту функцию.gikrus, 11 Марта 18, 16:50

Да ,в идеале было бы выводить 5в на какой то из этих пинов при превышению давления в кубе и перегреве тса, а так же после нормального завершения процесса. Сам я к сожалению в программировании не силен совсем,плату могу сделать и детальки впаять могу , а вот все остальное увы и ах.
В нашем деле самый страшный сценарий ,это когда симистор не обрывает, а замыкает.

Доброго времени. Вчера поставил ректификацию. Во время разгона триак накрылся и мощность при достижении заданной температуры не убавилась. В итоге давление в кубе скакнуло и бак разорвало. Навалка была крепкая в результате пожар. Хорошо что гоню в мастерской а там два огнетушителя и я был рядом.Каго хера ВТА 41 расчитаный на 40 ампер сгорел от 3 КВт?loi_28, 18 Апр. 15, 13:44

Вот так бывает.

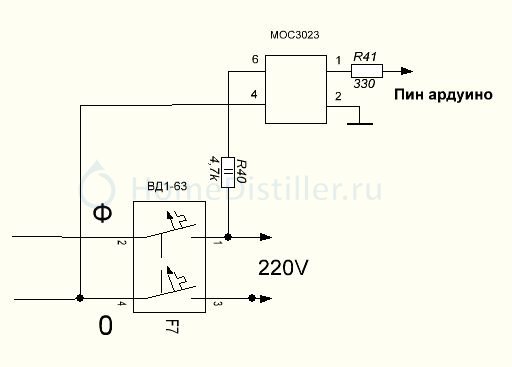

А удорожать базовый вариант и не надо, пусть это будет как опция, а кому в перспективе гореть не охота,так хоть отдельную коробочку себе под узо сделает и с базового варианта проводок выведет туда. Схемка то совсем простая.

А наши братья уже делают вот такое УЗО


https://ru.aliexpress.com/...9999.298.a3iQJN

программе отлавливать превышение этого давления и гасить мощность при превышенииgikrus, 11 Марта 18, 16:50

голосую "за" обеими руками. но это сделать рабочим моментом с возможностью корректировки устанавливаемого значения давления (а в фантастическом варианте и процента гасимой мощности, в каких ни будь отдельных настройках)
на насадочных колоннах это ИМХО актуально от захлебов которые развиваются достаточно медленно во всех режимах из-за огрехов  в настройке  или меняющихся внешних факторов.

супер вариант - второй порог с константой как аварийный и схемой от коллеги

Схемка то совсем простая.roslav, 11 Марта 18, 23:42

приветствуется и как доп.опция и для самостоятельного исполнения.

volk ew, узо или диф автомат? габариты у него маленькие под нормальное узо да и маленькое оно, чтобы быть серьезным

Такой датчик давления подойдет?
http://ru.aliexpress.com/...iceBeautifyAB=0
от 0 до 40кПа
1 кПа = 7.5 мм рт.ст.

Всеми руками ЗА вывод +5в. на УЗО.
Поделюсь системой охл. насоса. Приклеил на холодную сварку радиатор от старой материнки, по бокам сварка. Сам радиатор на КТП-8. 2 кулерочка. Питание (низковольтное) и управление по витухе.

Такой датчик давления подойдет?SergT, 12 Марта 18, 11:34

нет. это сенсор без термокомпенсированного усилителя. либо последний самому ваять.

А вариант с подачей к примеру на 11 пин +5в сразу при включении всей системы, и при любой нештатной ситуации эти +5в пропадают ?
Таким образом можно погасить всё,  если подключить  АВВИ или только силовую часть через реле на 30А, или магнитный пускатель.
У меня так таймер-терморегулятор  на автоклаве  сделан. Замкнул контакты реле, питание поступило реле включилось. Как цикл закончился 10 минут ждем и гасим реле. Вся система обесточена. Я  вечером заряжаю автоклав в гараже и ухожу домой не дожидаясь. На след день все выключено и готово. Только еще для безопасности, подключил контактный манометр.

m16, такой подходит http://www.chipdip.ru/product/mpx5100dp  ?
он же на али http://ru.aliexpress.com/...iceBeautifyAB=0

да. этот сенсор с термокомпенсированным калиброванным усилителем хорош как для атмосферной перегонки так для вакуумной. но нужно понимать что этот сенсор измеряет относительное давление (относительно атмосферного а оно в течении дня прыгает) . чтобы получить абсолютное давление  нужен дополнительно датчик атмосферного давления.

Вот такой датчик надо подключить, BMP180?
https://ru.aliexpress.com/...iceBeautifyAB=0
Но это надо Игорю в прошивке делать. А так было бы круто, с компенсацией по атмосферному.

Таким образом можно погасить всё,  если подключить  АВВИ или только силовую часть через реле на 30А, или магнитный пускатель.killboss, 12 Марта 18, 21:27

А зачем такой огород городить ,узо прекрасно справляется с отключением всего. У меня почти три года работает и все нормально.

m16, такой подходитSergT, 13 Марта 18, 23:08

Вроде другой надо, не 5100 а 5010.

Mpx5010dp у меня такой стоит уже несколько лет. Полет нармальный https://ru.aliexpress.com/...1901217707.html Хотя датчик не дешевый.

вот тут подешевле, работает как "дети в школу". Собственно там походу дела все покупают) Я уже 4-й датчик заказал)
https://ru.aliexpress.com/...2311.0.0.klVmFO

Вроде другой надо, не 5100 а 5010.ram78, 14 Марта 18, 12:58

без разницы. у одного -750...0 и 0...750 мм ртути , у другого -75...0 и 0...75.    mpx5100 как я выше писал можно ещё на вакууме пользовать.

чтоб количество голов выставил и отобрал сколько надо.dranenkov, 14 Марта 18, 13:51

глубокое заблуждение отбирать головы по объёму. по температуре пара под дэфом надёжней.

этот сенсор измеряет относительное давление (относительно атмосферного а оно в течении дня прыгает) .m16, 14 Марта 18, 00:20

Как полагаю, именно это  нам и нужно
Чтоб датчик работал долгое время, а давление засекал между атмосферным текущим и давлением в кубе. Когда давление в кубе прыгнет выше определенного порога, отработалась команда на снижение нагрева

по температуре пара под дэфом надёжней

Тогда нужно уточнение. Мы получаем спирт или самогон (дистиллят)?
Если спирт, то температура пара под дефом стабильна весь погон. В этом случае лучше задать или время отбора голов (тогда достаточно клапана в режиме старт/стоп) или объем голов с перистальтикой с ультрамалым отбором. Если есть необходимость отбирать точный объем, не зависимо то остальных параметров, высот расположения узлов отбора, клапанов, длины шлангов, то лучше перистальтика.

Если делаем самогон, то я предпочитаю отбирать головы по ароматике, а не объему.
