Тарельчатая колпачковая колонна - какая она должна быть, и как с ней работать

Maik2407, практика показывает что колонны работают с МТР горазодо меньше - даже до 50мм у дурдомспирта, другое дело что не надо делать площадь живого сечения 30% и даже 10%. Например 2 отверстия диаметром 9мм в провальной тарелке позволяют дуть около 1,33кВт в 3" НБК, при этом иметь МТР 65мм (это 22ФТ на 1500мм) и брызгоунос 2%. Площадь живого сечения всего 3%, скорость пара в свободном сечении 0,24м/с, в живом сечении - 7,7-7,8м/с, допустимый диапазон работы тарелки от 5,6м/с до 10,3м/с Колонна устойчиво работает и по нижней кромке, в районе 850Вт.

dee, ну у меня 10% живого сечения, на тарелку ф90 мм, 3 паровые трубки Ду 16.5 мм и что?

Винни-нюх, поэтому у тебя и МТР не 65мм и не 22ФТ в колонне

2 отверстия диаметром 9мм в провальной тарелке позволяют дуть около 1,33кВт в 3"dee, 10 Февр. 25, 20:19

это революция в технологии? Прорыв? Выход на новый виток?)))

брызгоунос 2%dee, 10 Февр. 25, 20:19

опять влезу.. Как можно если не посчитать, хотя-бы прикинуть процент брызгоуноса?

это революция в технологии? Прорыв? Выход на новый виток?)))Maik2407, 10 Февр. 25, 20:46

нет, это трезвый расчет по промышленным ориентирам

поэтому у тебя и МТР не 65мм и не 22ФТ в колоннеdee, 10 Февр. 25, 20:30

а оно все это зачем? Пипитонами меряться кто больше в свой сосок киловатт влындит? А как на счёт КПД?
У меня на ф 90 мм, стоит 3 колпачка ф22 м и перелив ф18 мм. Не поленись, возми циркуль, начерти круг ф90 мм , и впиши в него 3 круга 22 мм с зазорами со всех сторон, сгрупировав эти колпачковые круги в одной части тарелки, а в противоположной нарисуй круг ф18 перелива - для организации горизонтального течения флегмы на тарелке. И в этом случае ты визуально увидишь ( я надеюсь) , насколько высока плотность барботажа на тарелке (читай КПД). Размер пузырьков 2-4 мм, но точно не 5 мм.....и в этом случае, нет необходимости вдувать киловатты и прочие лошадиные силы, для качественного барботажа на тарелке, а не создания мыльных пузырей до небес

расчет по промышленнымdee, 10 Февр. 25, 21:00

сомнительно очень, не могу себе представить тарелку, метр диаметром с двумя дырами по 120 мм..))

опять влезу.. Как можно если не посчитать, хотя-бы прикинуть процент брызгоуноса?Моржов, 10 Февр. 25, 20:58

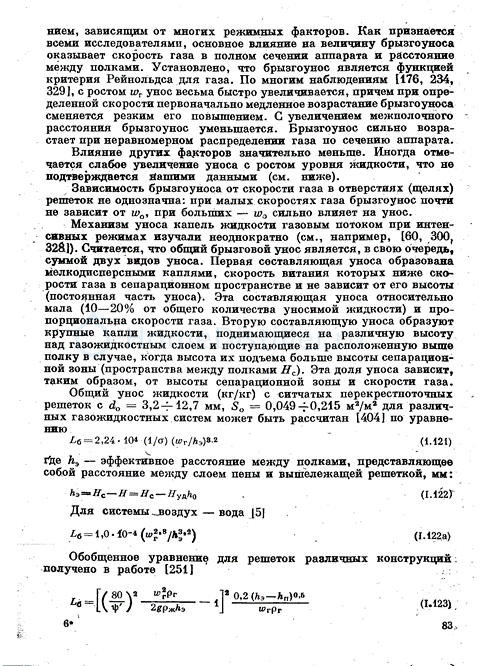

я взял самую простую формулу 1.122а т.е в системе воздух-вода потому что обобщенная там черт ногу словит, есть вероятность накосячит с размереностью справочных данных

по этой форумные колонны захлебываются при брызгоуносе в 80-100% что и логично

а оно все это зачем?Винни-нюх, 10 Февр. 25, 21:00

а я не знаю зачем ты это всё пишешь, походе что да, похвастаться. Нарисовать круг или еще что-то для меня не проблема, я штук пять только перистальтических насосов разных конструкций спроектировал в автокаде и распечатал на 3д принтере.

стоит 3 колпачкаВинни-нюх, 10 Февр. 25, 21:00

5 было бы лучше!)) а 7 еще лучше..

штук пять только перистальтических насосов разных конструкций спроектировал в автокаде и распечатал на 3д принтере.dee, 10 Февр. 25, 21:04

А на продажу есть?

черный лесоруб, руки не доходят заняться, уже давно да и с продажей в РФ из наших бибиней не очень

опять влезу.. Как можно если не посчитать, хотя-бы прикинуть процент брызгоуноса?Моржов, 10 Февр. 25, 20:58

в общем смотри коллега. Если у тебя ещё нет ткк, то лучше её и не заводи. Плюсы ткк - охрененная производительность ( при отвратительной разделяющей), широчайший диапазон мощности работы (если у тебя напряжение скачет от 140 до 240 вольт - это поможет) и эстетика - пузырьки, их слабый звон...в общем джингл - бенс. И все. В купе всего перечисленного, реальная область применения ткк - первогон с браги, зерновой или фруктовой - и быстро, и сырец на выходе 45 -55%. Второгон лучше делать на медном конусе в холодном помещении - более качественный напиток получается .

да и с продажей в РФ из наших бибиней не оченьdee, 10 Февр. 25, 21:11

Жаль.

я взял самую простую формулу 1.122а т.е в системе воздух-вода потому что обобщенная там черт ногу словит, есть вероятность накосячит с размереностью справочных данных

по этой форумные колонны захлебываются при брызгоуносе в 80-100% что и логичноdee, 10 Февр. 25, 21:04

Теория из интернета...и не более..

А на продажу есть?черный лесоруб, 10 Февр. 25, 21:11

А надо?

Жальчерный лесоруб, 10 Февр. 25, 21:17

на сахарную?

Теория из интернета...и не более..Винни-нюх, 10 Февр. 25, 21:22

ну так возьми стабникова да посчитай, вдруг и у тебя хоть какая то теория появятся, кроме пустого п.здабольства

на сахарную?Винни-нюх, 10 Февр. 25, 21:39

а какая разница? у меня вот такой и муку и зерно (сито 1мм) гонит, сахар не пробовал.

на сахарную?Винни-нюх, 10 Февр. 25, 21:39

На разную
