Тарельчатая колпачковая колонна - какая она должна быть, и как с ней работать

поэтому я написал слово "если"dee, 10 Февр. 25, 12:53

))) если лезет--ты написал.. Потому что невнимательно прочитал.. И вот скандал межгосударственного уровня)

какая насадка в колпачковой колонне? Че ты там куришь?)Винни-нюх, 10 Февр. 25, 13:36

0,4м/с в пустой трубе ? это я упоролся ? насадка и то на больших скоростях работает, не увидел?
вот параллельные расчеты скорости пара из стабникова, где ты тут свои убогие 0,4м/с увидел ?

Добавлено через 5мин.:

))) если лезет--ты написал.. Потому что невнимательно прочитал..Maik2407, 10 Февр. 25, 13:47

да это был попытка вот этому иксперду

Мощность подаваемая не ниже диаметра в дюймах.Экс-трактор, 09 Февр. 25, 17:47

геометрию за 6й класс средней школы напомнить

0,4м/с в пустой трубе ? это я упоролся ?dee, 10 Февр. 25, 14:01

видимо да. По этим расчётам вся промка работает, я себе по ним же сделал колонну и все работает, ну и экс-трактор, человек с серезным набором железа, косвенно, с поправкой, но это подтвержает ... а вы господин хороший, даже теорию признанных во всем мире авторов ( я о Стабникове) подвергаете сомнению. Что прямо говорит о том, что практика в данном направлении дистиляции у вас отсутствует, от слова совсем....

видимо да. По этим расчётам вся промка работает, я себе по ним же сделал колонну и все работает, ну и экс-трактор, человек с серезным набором железа, косвенно, с поправкой, но это подтвержает ... а вы господин хороший, даже теорию признанных во всем мире авторов ( я о Стабникове) подвергаете сомнению. Что прямо говорит о том, что практика в данном направлении дистиляции у вас отсутствует, от слова совсем....Винни-нюх, 10 Февр. 25, 14:14

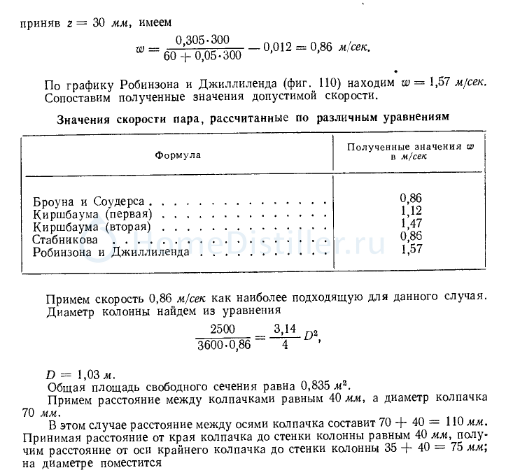

промка работает со скоростями в районе 1м/с, что я тебе на скрине как раз из Стабникова привел, читай еще раз внимательно таблицу "значения скорости пара, расчитанные по разным уравнениям" и там Стабиников со ссылкой на Стабникова говорит что сокрость пара как минимум 0,86м/с

и не надо влажных фантазий что у меня отсутствует а что присутствует, ты на форуме зарегестрировался на 15 лет позже чем у меня колонна появилась

Добавлено через 2мин.:

а вот этот комрад с кучей дорого стекляного, медного и нержового барахла но путающийся между диаметром и площадью окружности слабоватый кандидат в авторитеты, хотя тебе может и такой сгодится

да это был попытка вот этому иксперду
Мощность подаваемая не ниже диаметра в дюймах.
Экс-трактор, Вчера, 17:47
геометрию за 6й класс средней школы напомнитьdee, 10 Февр. 25, 14:01

Да правильно он написал на 3" около квт, на 4" около 4 квт, плюс минус 25% в зависимости от режима... да и на скрине твоем, 0.86 м/с это скорость пара в паровых трубках ф 30 мм, которые под колпачками, а не в самой колонне ....там расчёт идёт в обратную сторону - не от диаметра колонны, а от диаметра и количества колпаков на тарелке, подбирается ф колонны...

м расчёт идёт в обратную сторону - не от диаметра колонны, а от диаметра и количества колпаков на тарелке, подбирается ф колонны...Винни-нюх, 10 Февр. 25, 15:18

опять порожняк гонишь, а говоришь стабникова читал .. вот тебе стабников, читай порядок этого расчета, где скорость, где диаметр а где колпачки:

Добавлено через 10мин.:

то скорость пара в паровых трубках ф 30 мм, которые под колпачкамиВинни-нюх, 10 Февр. 25, 15:18

под колпачками при живом сечении тарелки в 30% будет в 3 раза больше т.е не меньше 1,2м/с от той чухни что ты принес, при 15% - 2,4м/с. Если действительно почитать Стабникова, в приведенном примере живое сечение 10% и скорость будет 8,6м/с, скорость в прорези - 7,8м/с

0.86 м/с это скорость пара в паровых трубках ф 30 ммВинни-нюх, 10 Февр. 25, 15:18

да вроде нет, не путай..

dee, Maik2407, смотрите выложенный скрин dee, указан же диаметр трубки - 30 мм, и для этого диаметра посчитала скорость 0.86 м /с

Добавлено через 26мин.:

Если суммарная площадь паровых трубок = 10% от сечения колонны, то при скорости в колонне 0.4 м/с в трубках как раз около 0.8 м/с и будет

Винни-нюх, площадь живого сечения этой колонны 10% так что при скорости пара в свободном сечении 0,86м/с в живом сечении будет 8,6м/с. Сделано это для того что бы флегма не лезла в колачек, при такой скорости пара полным ходом идет барботаж даже на провальных тарелках. Это такая же математическая неизбежность как и вот эта

если в 1" лезет 1кВт то в 4" влезет 16кВт, мощность пропорциональна площади т.е квадрату диаметраdee, 10 Февр. 25, 09:08

диаметр основания колпачка там 45,5мм и их там 51 штука

Добавлено через 2мин.:

Что прямо говорит о том, что практика в данном направлении дистиляции у вас отсутствует, от слова совсем....Винни-нюх, 10 Февр. 25, 14:14

горазд ходить по граблям, а я почти всего Стабникова в ексель загнал и мне не надо делать или покупать железку что бы понять как и когда она будет работать или не работатьdee, 08 Февр. 25, 09:29

если вдруг заинтересует это Стабников "Ректификационные аппараты. Расчет и конструирование"

dee,

Добавлено через 1мин.:

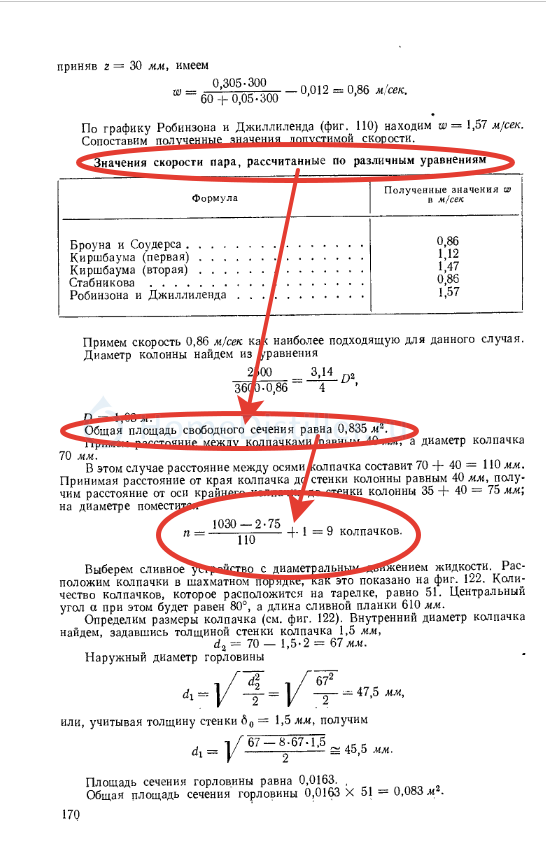

dee, что ты на это скажешь из Стабникова?

Винни-нюх, я скажу тебе что надо смотреть для какого живого сечения эти скорости посчитаны, МТР или Н 150мм это очень маленькое МТР, с нормой брызгоуноса в 2% в промке будут и маленькие скорости в свободном сечении, для МТР 300-400мм будет гораздо больше потому что стоимость тарелки по отношению к царге гораздо больше поэтому они и ориентируются на 1м/с а то и 1,5м/с а у нас потолки, я вообще считал на 0,17 м/с, барботажу это не мешает

dee, расчет сечения я приводил, паровые трубки = 10% от сечения колонны,порези колпаков 70-80% от сечения трубки, перелив - 30 % от суммарного сечения трубок. Мтр 100 мм . Гарантированный слой флегмы 12-13 мм за счет высоты переливных. Паровые трубки выше переливной на 2 мм. Реальность такова, что оптимальная мощность при этих параметрах 2.7 - 3.2 кВт, при 3.5 кВт- потихоньку захлебывается. Расчётная 3.39 кВт...то есть расчёты и факт совпали

Паровые трубкиВинни-нюх, 10 Февр. 25, 19:47

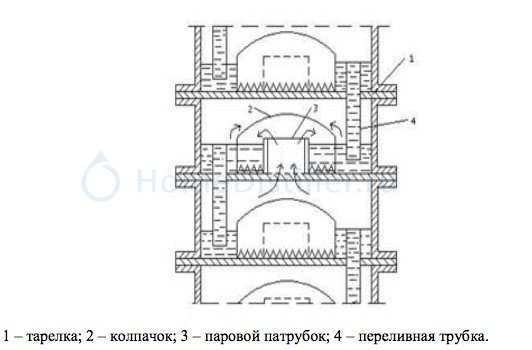

прошу прощения, что перебиваю... Но, что такое "паровые трубки" на тарелке??

Моржов,

Добавлено через 1мин.:

Моржов, паровой патрубок - он же паровая трубка

Мтр 100 ммВинни-нюх, 10 Февр. 25, 19:47

перелив (с слой) 9-10 мм..

Добавлено через 1мин.:

Паровые трубки выше переливной на 2 мм.Винни-нюх, 10 Февр. 25, 19:47

ваще пофиг, нафиг не нужны

Добавлено через 4мин.:

оптимальная мощность приВинни-нюх, 10 Февр. 25, 19:47

скорости пара 0.3 м/сек..
Я бы так..

А в случае с 0.86.. Ты неправильно считаешь..
Там именно в колонне скорость.. Там труба метровая и мтр соответстаенно в 5-7 раз юбольше твоих 100 мм..

перелив (с слой) 9-10 мм.Maik2407, 10 Февр. 25, 19:58

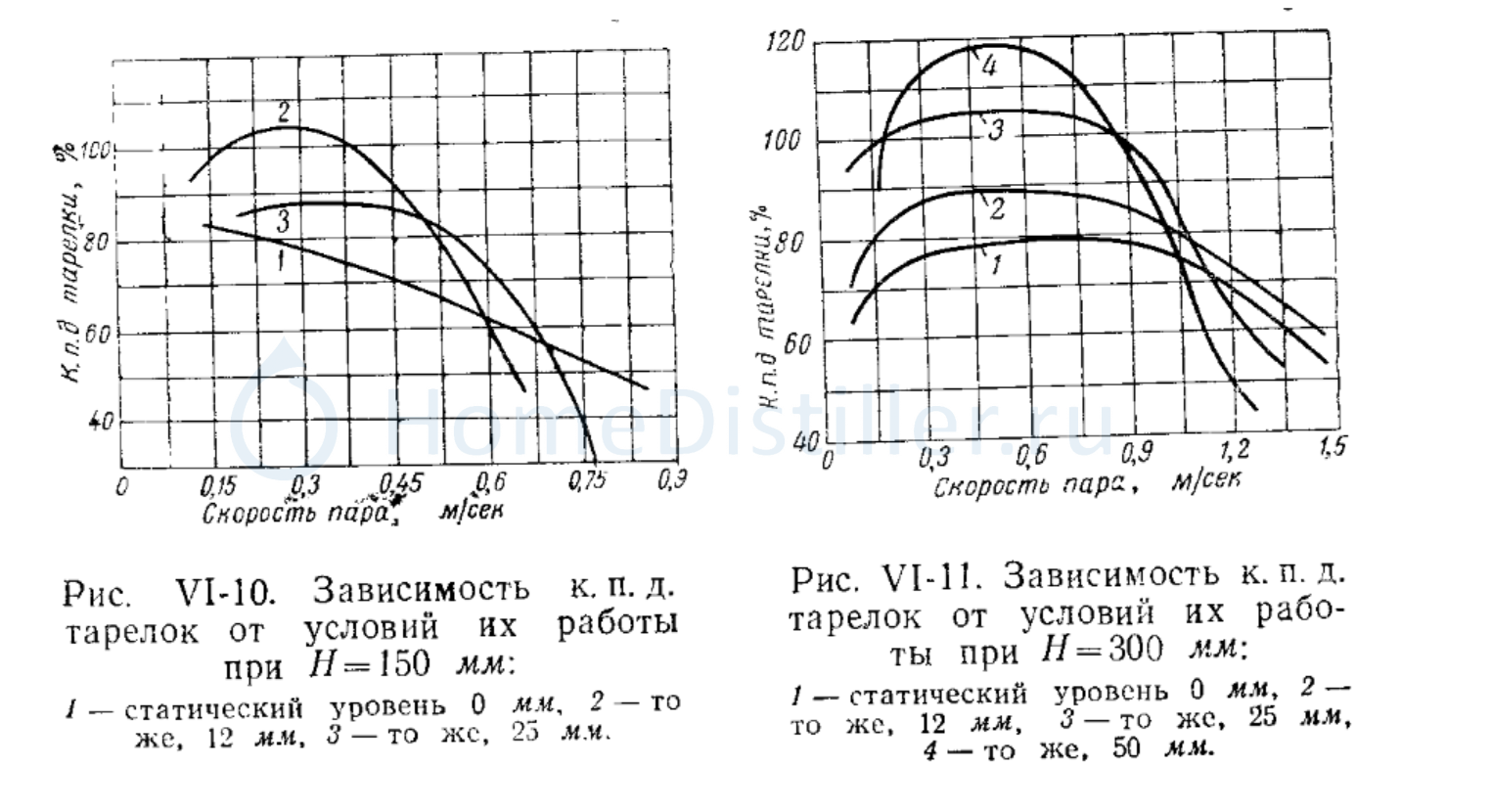

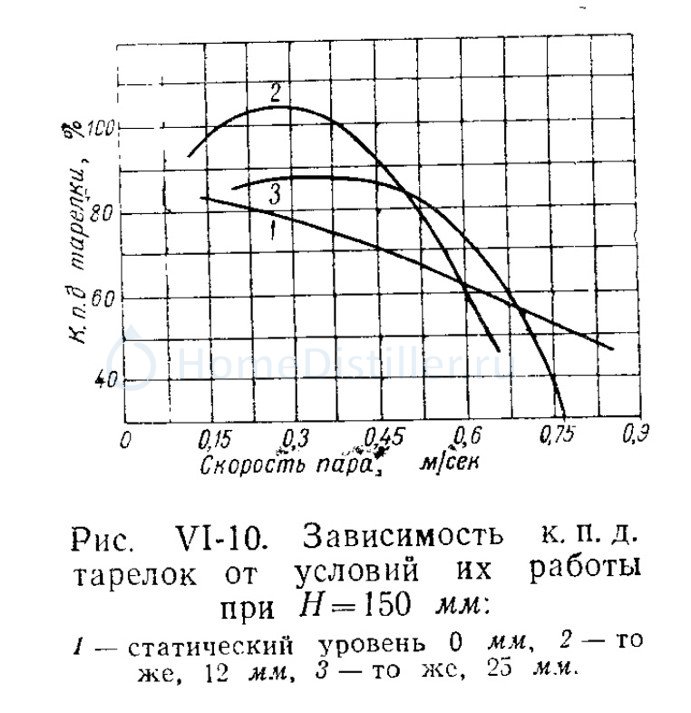

маловат, если верить графику Стабникова. Если слой меньше 12 мм - пар слишком быстро выходит на поверхность флегмы, не пробарботировав её нижние слои - снижается и без того низкая разделяющая способность тарелки. Если больше 14 мм - возникает брызгоунос

паровые трубки" на тарелке?Моржов, 10 Февр. 25, 19:51

Вещь в нашем хозяйстве не очень нужная
..

Добавлено через 3мин.:

если верить графику Стабникова. Если слой меньше 12 мм - пар слишком быстро выходит на поверхностьВинни-нюх, 10 Февр. 25, 20:04

там, у Стабникова, это нигде не написано, это твои домыслы

Если больше 14 мм - возникает брызгоуносВинни-нюх, 10 Февр. 25, 20:04

Если взять немного больше инфы, не так сильно выдирая ее из контекста в пользу своих домыслов, то картина с МТР, скоростью пара и высотой слоя флегма сильно меняется

при этом промка спокойно закладывает КПД тарелок в 50%

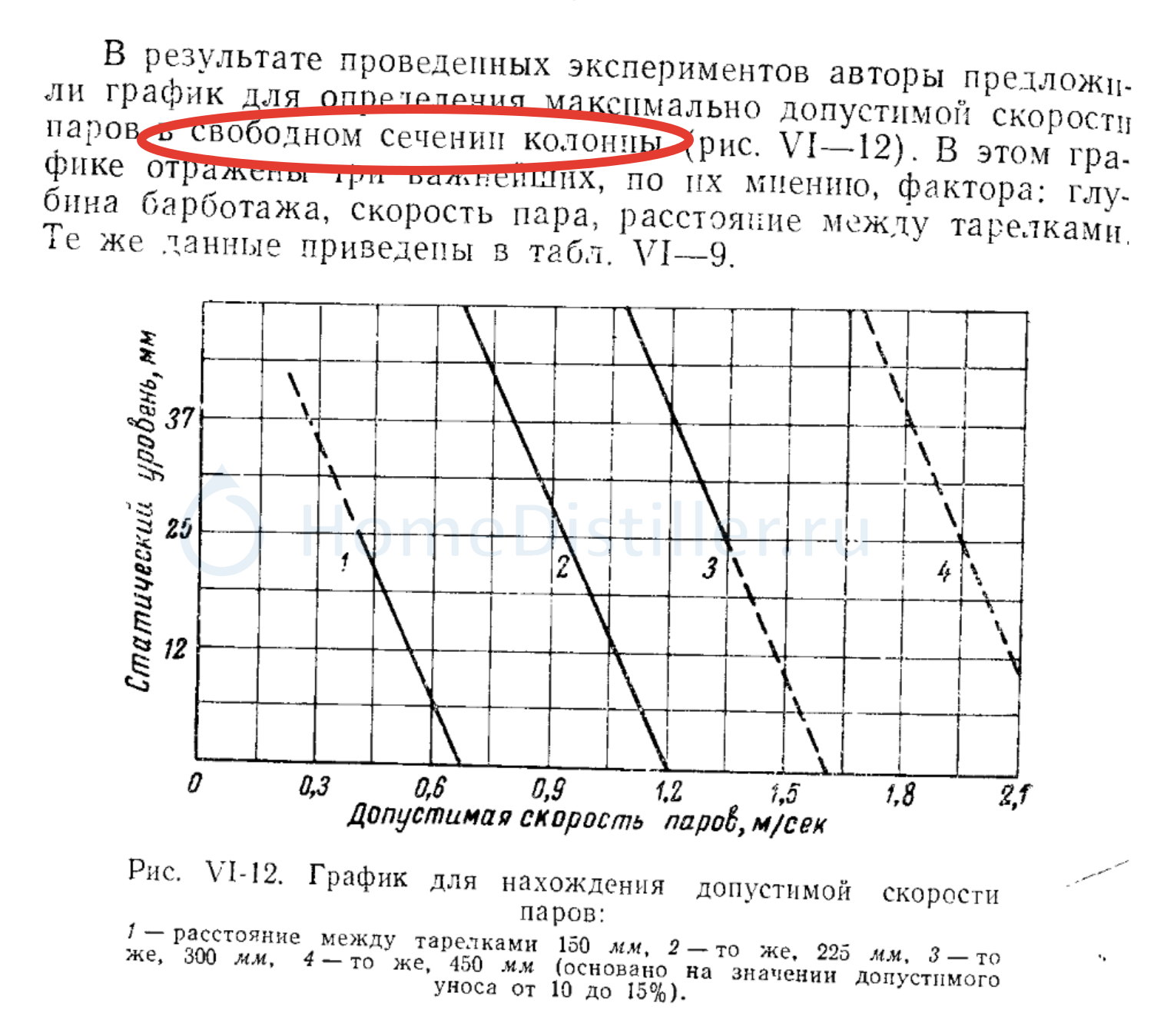

ну и вишенку на торте не мог не удержаться и не обвести красным овальчиком

Если больше 14 мм - возникает брызгоуносВинни-нюх, 10 Февр. 25, 20:04

вот именно, при мтр 150, а ты 100 делаешь, это на треть меньше, не на 3мм и не на 13..

там, у Стабникова, это нигде написано, это твои домыслыMaik2407, 10 Февр. 25, 20:07

а ты прочитай и докажи обратное
Я то прочитал. И в свое время, в молодости, и не в интернете - тогда интернета не было даже как понятия.
