Бражная колонна Малютка

Это вещь весьма полезная для нашего делаnok71964, 19 Мая 13, 12:09

да у кого тены или индукционка этот датчик( типа  комбинированного термореле) безусловно пригодиться,хотя у меня  каструля греется на газе,дефлегматор регулируемый,так что (желательно) каждые 20-30 мин,проверять напор воды,ну считаю это вобшем то не такой большой напряг,хотя и можно по идее предложенной от  горы, сделать типа электронного свистка-звонка на микрухе LM555, а терморезистор использовать как датчик изменения сопротивления от температуры выходящей воды,принципиальных схем исполнения таких простейших девайсов валом(ну типа терморегулятор для аквариума и т.п. вещей)

  Последний вопрос, у кого в силу обстоятельств ТЭН расположен горизонтально.
  Какова минимальная высота между ТЭНом и нижней плоскостью куба ?

  Последний вопрос, у кого в силу обстоятельств ТЭН расположен горизонтально.
  Какова минимальная высота между ТЭНом и нижней плоскостью куба ? Iktorn, 19 Мая 13, 19:15

А кто ТэНы вертикально ставит!?
ТЭНэ можно и  с обратной стороны дна куба припаивать.

Последний вопрос, у кого в силу обстоятельств ТЭН расположен горизонтально.   Какова минимальная высота между ТЭНом и нижней плоскостью куба ?Iktorn, 19 Мая 13, 19:15

У меня горизонтально

Тен нержовый 3 Квт. типа ЛЫЖА . Делал на заказ фланцы тоже из нержи - обошлось в 900 р.
Высота между теном и дном куба у меня 3 см. , можно сделать и 1см .
Фляга 25 литров , заливаю 20 литров .
Минимальное заполнение куба 7 литров ( сверху тена 1 см. )

А кто ТэНы вертикально ставит!?

Samodelkin, 19 Мая 13, 20:51

Здесь ставят : [сообщение #56513]
Iktorn вот ветка " Врезка тенов " тут посмотри [Врезка ТЭНов]

да у кого тены или индукционка этот датчик( типа  комбинированного термореле) безусловно пригодиться,хотя у меня  каструля греется на газе,дефлегматор регулируемый,так что (желательно) каждые 20-30 мин,проверять напор воды,ну считаю это вобшем то не такой большой напряг,Otto gost, 19 Мая 13, 14:42

ну если не напряг,то ладно,и дальше читать не стоит

ну а кого газ,то реле выкидываем,датчик меняем на нормально разомкнутый ,и спокойно как нагрузку подключаем дверной звонок.

курим бамбук и слушаем радио.

У меня горизонтально

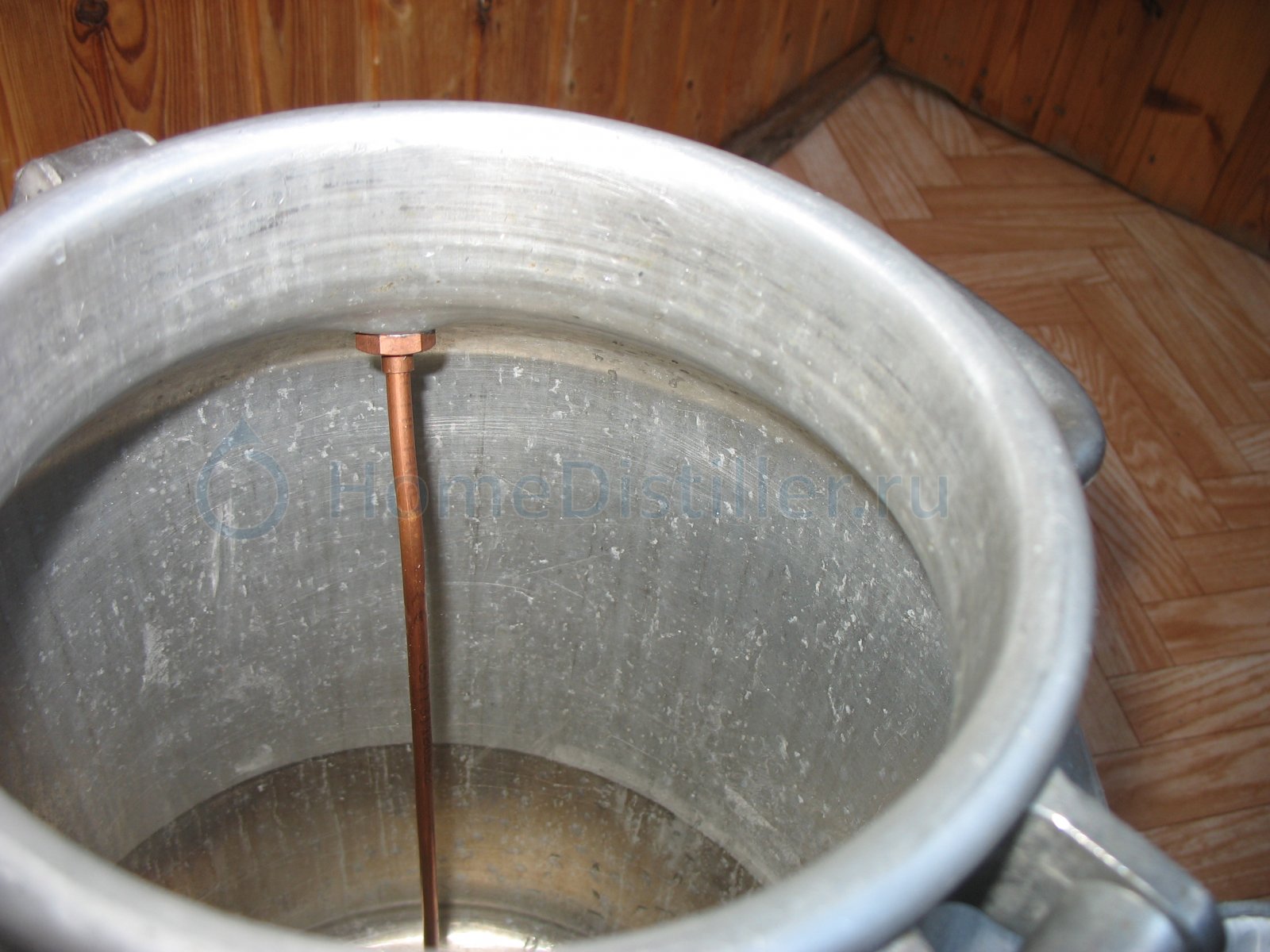

nok71964, а медная трубочка, которая до дна идет, это для слива барды?nok71964, 19 Мая 13, 21:17

 Это мед . гильза Ф 6 мм. для термопары мультиметра . На фото ( левом ) она ещё длинная , но в данный момент я её немного укоротил .



ну а кого газ,то реле выкидываем,датчик меняем на нормально разомкнутый ,и спокойно как нагрузку подключаем дверной звонок.  курим бамбук и слушаем радио.гора, 19 Мая 13, 22:46

гора прав за датчики, такие не знал,(век живи,век учись)т.е я всегда обходился решениями принципиальных схем девайсов из нета или журналов по радиоэлектронике поэтому (шарящим в электронике),даже без такого датчика(ведь не везде они продаются),собрат схему,совсем пустяки

Ставлю к примеру 76 градусов, погрузив щуп датчика в воду,регулятор послушно ТЭН отключает при этой температуре,Iktorn, 18 Мая 13, 21:20

На мой взгляд абсолютно правильное решение. Нормальная следящая система и не надо никаких звонков, реле от аквариума и регуляторов от швейной машинки.
Сам пользуюсь газом, не люблю ТЗНы.

Нормальная следящая система и не надо никаких звонков, реле от аквариума и регуляторов от швейной машинки.Сам пользуюсь газом, не люблю ТЗНы.dil, 21 Мая 13, 11:52

ты  не понял сути предложения от горы,тэн(индукционку) ты можешь отключить обычной релюхой(датчиком),но газ ты этим не отключишь,для этого при газовом варианте нагрева и предлагают применить зуммер(звонок),при превышении выходной температуры исходящей воды(на регулируемом дефе),раздастся звонок сигнал тебе,ежлив ты занят ешо чем другим,че бы пришёл посмотрел,че надо подрегулировать(ну там типа газ уменьшить или напор воды добавить)

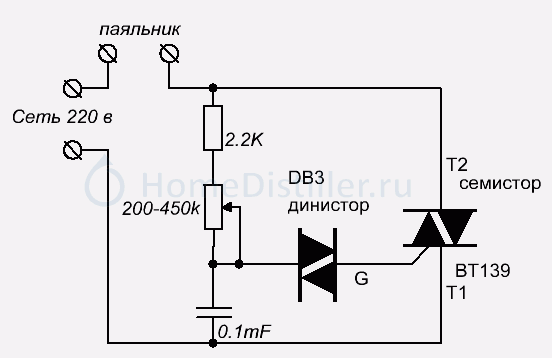

По схемке jklmn собрал на соплях девайс, подключил - не работает. Промучился часок, затем догадался динистор перевернуть другими концами ( он паразит оказывается имеет полярность ) и всё заработало. Резюме: динистор 5 руб., конденсатор - 4 руб.,семистор взял филипс за 70, сопротивление 2 кОм 20 руб. ( мощностью 3 ватта) - 20 руб., переменник -30 руб. Кто будет сам паять имейте в виду если взять переменник на 450- 470 кОм будет  ещё более плавная регулировка ( у меня пока на 330 кОм ). Корпус взял от аптечки автомобильной, бесплатно, радиатор сделал из алюминиевой пластины  S = 234 кв.см. достаточно было бы 190 кв. см. ( по расчётам). Итого 129 руб. + мой труд.  Дополнительно ещё раз помещаю схему,  ТЭН у меня 2 кВт.
   Да, поскольку я использовал семистор Филипс, то пришлось изолировать радиатор, так как на него подаётся фаза в отличие от нашего ВТА 41

ты  не понял сути предложения от горыOtto gost, 21 Мая 13, 12:24

Да понял я, понял. Не понял только для чего температуру мерить. Пробовал, первые разы гнал с показометром, но ориентировался всё равно по струе.
Баловство это всё, ребячество. С такой же пользой можно к примеру сделать Малютке камуфляжную раскраску или ещё что ...

По схемке jklmn собрал на соплях девайс
Iktorn, 22 Мая 13, 19:20

На схеме "паяльник" куда мастырить

Да понял я, понял. Не понял только для чего температуру меритьdil, 23 Мая 13, 10:14

ну хотя бы для того что бы дом не взорвать,у меня один раз было я отошел на минут 40 а  в это время почему то упал напор воды в водопроводе,когда я пришел,то муфта холодильника температурой градусов 90,а из змеевика шёл спиртовый пар,хорошо че окна были открыты...вот такие дела,а ты спрашиваешь зачем,ну и ешо применения для того че бы поддерживать режим,что бы крепость сэма,была определённой тобой выставленной дефлегматором крепостью,ну например 70-80%крепости

По схемке jklmn собрал на соплях девайс, подключил - не работаетIktorn, 22 Мая 13, 19:20

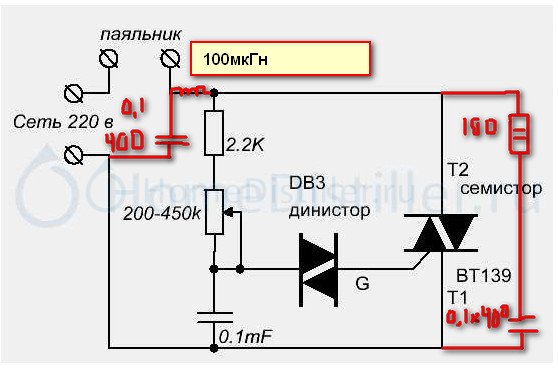

там ещё нужно добавить,две цепочки(если сильны помехи в сеть)от регулятора

На схеме "паяльник" куда мастырить
fisherman_, 23 Мая 13, 10:30

Вместо паяльника ТЭН

там ещё нужно добавить,две цепочки(если сильны помехи в сеть)от регулятора

Otto gost, 23 Мая 13, 18:34

В каком плане помехи сильны ?  И дроссель или катушка индуктивности  на 100 микрогенри, в них я вообще не разбираюсь..поподробнее

В каком плане помехи сильны ?  И дроссель или катушка индуктивности  на 100 микрогенри, в них я вообще не разбираюсь..поподробнее
Iktorn, 23 Мая 13, 19:27

ну для мощных регуляторов возми ферритовое кольцо и намотай медного провода диаметром 1-1.5мм  до нужной индуктивности или купи готовый  дроссель,с близкими характеристиками.
От таких (простейщих регуляторов)регуляторов идёт в сеть помеха,(у соседей тоже,с кем ты подключен на одной фазе)т.е.при его работе может на экране телека появиться всяческие строчки полоски,в приёмнике будет слышан посторонний треск,шум  и т. п. заморочки,че бы эти косяки минимизировать и ставятся эти 2 цепочки из 4 радиодеталей

 Спасибо, так кольцо какого диаметра, и сколько витков, и сопротивление на 2 ватта не пойму 100 Ом ?

так кольцо какого диаметра, и сколько витков, и сопротивление на 2 ватта не пойму 100 ОмIktorn, 24 Мая 13, 19:34

да резистор 2W на 100 Ом кондёр 0,1мкФ на 400-1000V,феррит кольцо,ну диаметром,3-4см,витки методом подбора,ну там немного15-20 витков(индуктивность можешь замерить прибором(ежлив есть),но первая цепочка из индуктивности и ёмкости,тебе может и не понадобиться(смотри по уровню помех на телеке,приёмнике и т.п.вещах,но вторую цепочку(параллельно симистору,ставить нужно по любому,т.к.2-3 киловаттный тен,мощная нагрузка на сеть и помехи (от регулятора)будут обязательно
