Ненавязчивая автоматизация ректификационной установки

НЕ могу понять, почему последние 15 мин. процесса начала расти температура под дефлегматором Т2 (выросла на 0,3 °). Было бы понятно, если бы в это время датчик в 1/3 тоже рос – значит хвосты уже заполнили колонну. Но в реальности температура в 1/3 падала на очередном стопе.

Добавлено через 15ч. 54мин.:

И ещё вопрос. Посреди процесса вдруг замолчал светодиодик на плате управления тэном, соответственно и тэн тоже. Перезагрузил малинку, перещелкнул дифавтомат, опять запустил sr1. Светодиодик стал выдавать явно непериодические сигналы, то вообще не светит, то какая-то дикая морзянка.
Перепрошил 328-ю атмегу, все заработало ( правда потом микруху заменил, от греха, на новую).
Я раньше не имел дело с подобными аппаратами. То, что прошивка слетела после года эксплуатации, причем весьма умеренной – примерно двое суток в месяц - это нормально? Или микросхема попалась некачественная?
Есть ли возможность обезопасить процесс от подобных неисправностей?

У меня такого, чтобы прошивка совсем слетала ни разу не было. А вот калибровка на платах клапанов (или не клапанов, а регуляторе мощности? не помню точно), слетала за все года раза 2-3... Почему не знаю.

По Вашему первому вопросу не знаю что ответить, кроме того, что может гроза пришла и атмосферное давление резко изменилось, поэтому и температура кипения спирта в дефлегматоре тоже изменилась и поползла вверх... Это объяснило бы и почему только в дефлегматоре - т.к. ниже в колонне менее насыщенный раствор спирта и он менее подвержен влиянию атмосферного давления.

Давление падало, но не в последние 30 минут.

Я вот, кстати, по этим картинкам не совсем понимаю масштаб времени по горизонтальной шкале... Вот Вы говорите о минутах, однако, горизонтальная шкала в "попугаях". На картинках 1000 отсчетов по горизонтали - это сколько в минутах?

Шкала в секундах. Так OldBean решил. Меня устраивает.

НЕ могу понять, почемуNBVV, 18 Окт. 22, 12:25

Проверьте, может быть датчик температуры болтается. Или контакт датчика "гуляет".

Хотелось бы поделиться некоторыми соображениями по части помехоустойчивости варианта LITE.

В процессе тестирования модулей новой системы (которая зовется LEGO или, если по-русски, то просто "Конструктор автоматизатора") убедился, что буферированная шина I2C с 5-вольтовой логикой действительно радикально решает проблемы помехоустойчивости автоматик. Это подвигло меня реанимировать свой старенький открытый стенд, вернуть туда стационарно малинку с адаптером шины I2C и поработать с этим стендом "с пристрастием". Провел несколько ректификаций и просто разных тестов. При этом ни в чем себе не отказывал :) Работал с пылесосом и дрелью. Рядом стоит холодильник, который подключил к этой же гребенки розеток, что и эта автоматика. Холодильник создает вполне слышимые в колонках помехи. А вчера провел вообще экзекуцию. Извлек из закромов старую мощную электродрель, которая жутко искрит и так же жутко воняет озоном. Включил ее и минут пять водил непосредственно над стендом (буквально в нескольких сантиметрах над платами модулей и малинки). В это время происходил интенсивный обмен информацией между малинкой и модулями крейта, и вывод ее на дисплей малинки. Ни одного сбоя, зависания и т.п. не случилось! Фотография "обновленного" стенда варианта LITE в приложении к данному топику.

PS

Адаптер шины I2C для малинки выполнен на микросхеме ISO1540 и делает следующие вещи:
1. Осуществляет двунаправленной преобразование уровней логики с 3.3V к 5V и наоборот по двум каналам (линии SDA и SCL).
2. Обеспечивает гальваническу развязку между сторонами обмена.
3. Усиливает сигналы на 5-вольтовой стороне.

Именно эти три "мероприятия" и приводят к радикальному повышению помехозащищенности автоматики. :)

Один из вариантов малинкиного адаптера шины I2C я уже описывал подробно здесь. Действительно полезная штука получилась...

Добрый день. При запуске sr1.py ругается на mpx5010. Хотел глянуть калибровки - опять ругань. Посоветуйте, что предпринять.

регистр букв соблюдайте: p0 и P0

Прошу прощения, где именно несоответствие: p0 и P0

В списке устройств вам выводит P0, а при попытке считать калибровку обращаетесь уже к p0 и вам система отвечает, что такого нет. Правильно отвечает. Это разные устройства, точно так же как Q0 и q0 тоже разные

Один из вариантов малинкиного адаптера шины I2C я уже описывал подробно здесь. Действительно полезная штука получилась...OldBean, 31 Окт. 22, 14:24

А можете выложить принципиальную схему? К сожалению Ваша плата у меня не влезет и потребуется некоторая перекомпоновка элементов.

NBVV, так Вы же сами процитировали ссылку на пост с описанием (по слову "Здесь"). Там в описании и картинка с принципиальной схемой присутствует (в самом верху пункта 6.2). Или Вам что-то другое нужно?

Я имел ввиду что-то более привычное, типа такого:

А можете выложить принципиальную схему?NBVV, 28 Нояб. 22, 07:39

Все схемы и платы для нового проекта (который LEGO) я делал в EasyEDA. Это совершенно бесплатный китайский сервис, позволяющий рисовать принципиальные схемы, симулировать их работу, разводить соответствующие печатные платы и получать Gerber файлы для их производства. Сервис действительно удобен, работает стабильно и софт несложен в освоении. Я пока не задумывался на предмет как сделать исходники доступными именно для редактирования, т.к. проект еще в процессе разработки и эти вопросы были просто неактуальны. В настоящее время проект уже вышел на финальную стадию. Наверное, имеет смысл подумать на эту тему. Какие-то средства для открытого доступа к проектам в EasyEDA есть, но я еще не вникал. Нужно посмотреть как это устроено, как работает, какие ограничения, безопасность и т.п.

Думаю, на данный момент самый простой способ, не требующий никаких усилий, такой: могу экспортировать схему в формат EasyEDA (это json-файл). Вы сможете зайти в EasyEDA (в сервис или в destop-ную версию, тоже бесплатную), загрузить этот файл и развести плату прямо в EasyEDA уже по-своему. Если такой вариант для Вас приемлем - дайте знать. Я выложу json-файл этой схемы.

Да, выкладывайте.

pls.

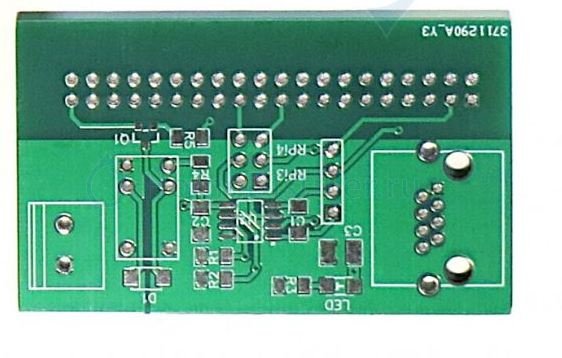

Оказалось несложно. После загрузки файла давишь "Преобразовать схему в печатную плату", двигаешь детали как тебе нужно, а затем запускаешь автотрассировку.

Да. Китайцы неплохой сервис сделали.
Если, конечно, вопросы безопасности данных разработчика особо не волнуют. Например, для открытых разработок. Как в данном случае

Похоже, что json не совпадает с окончательным вариантом платы.
