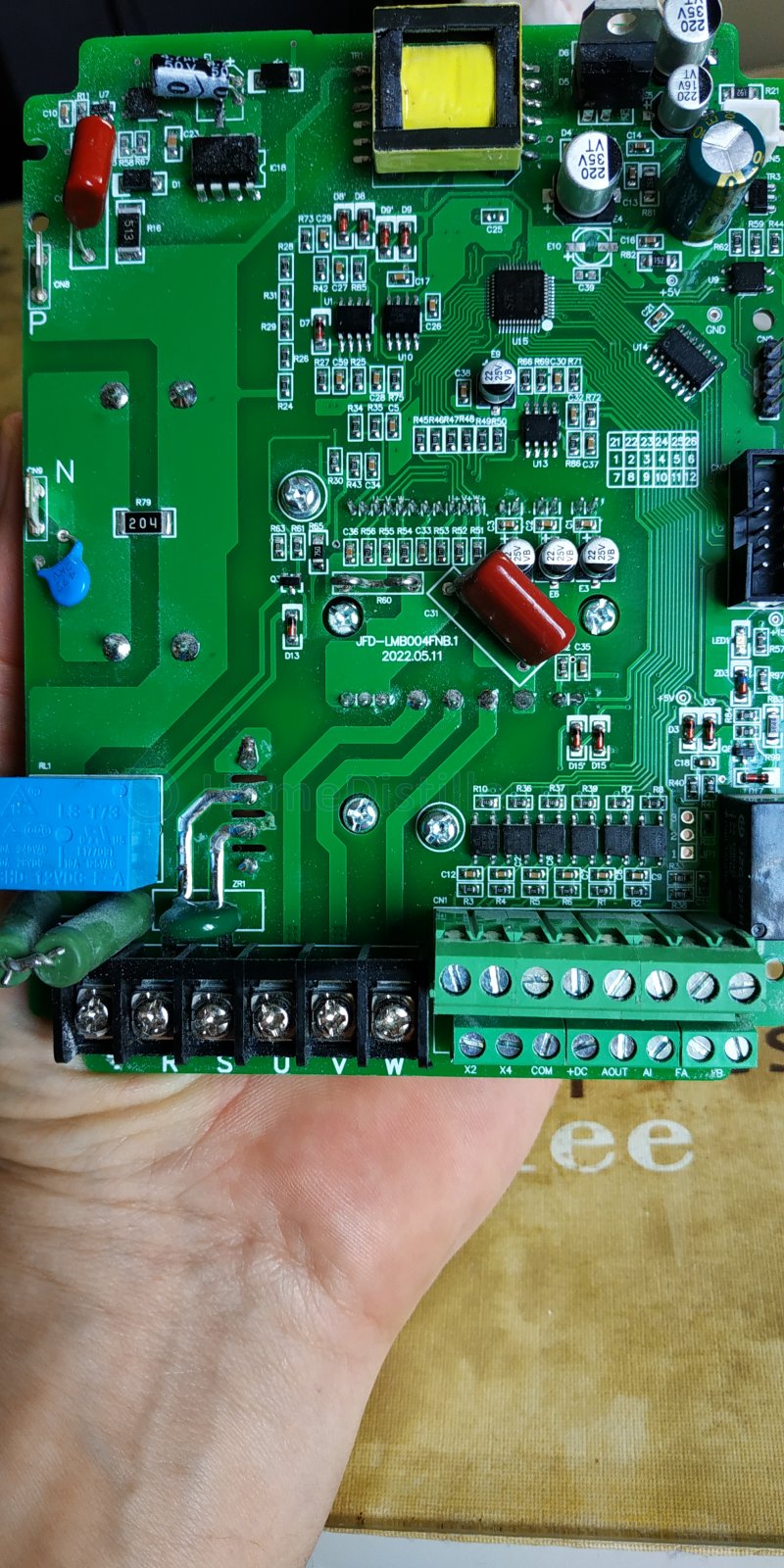

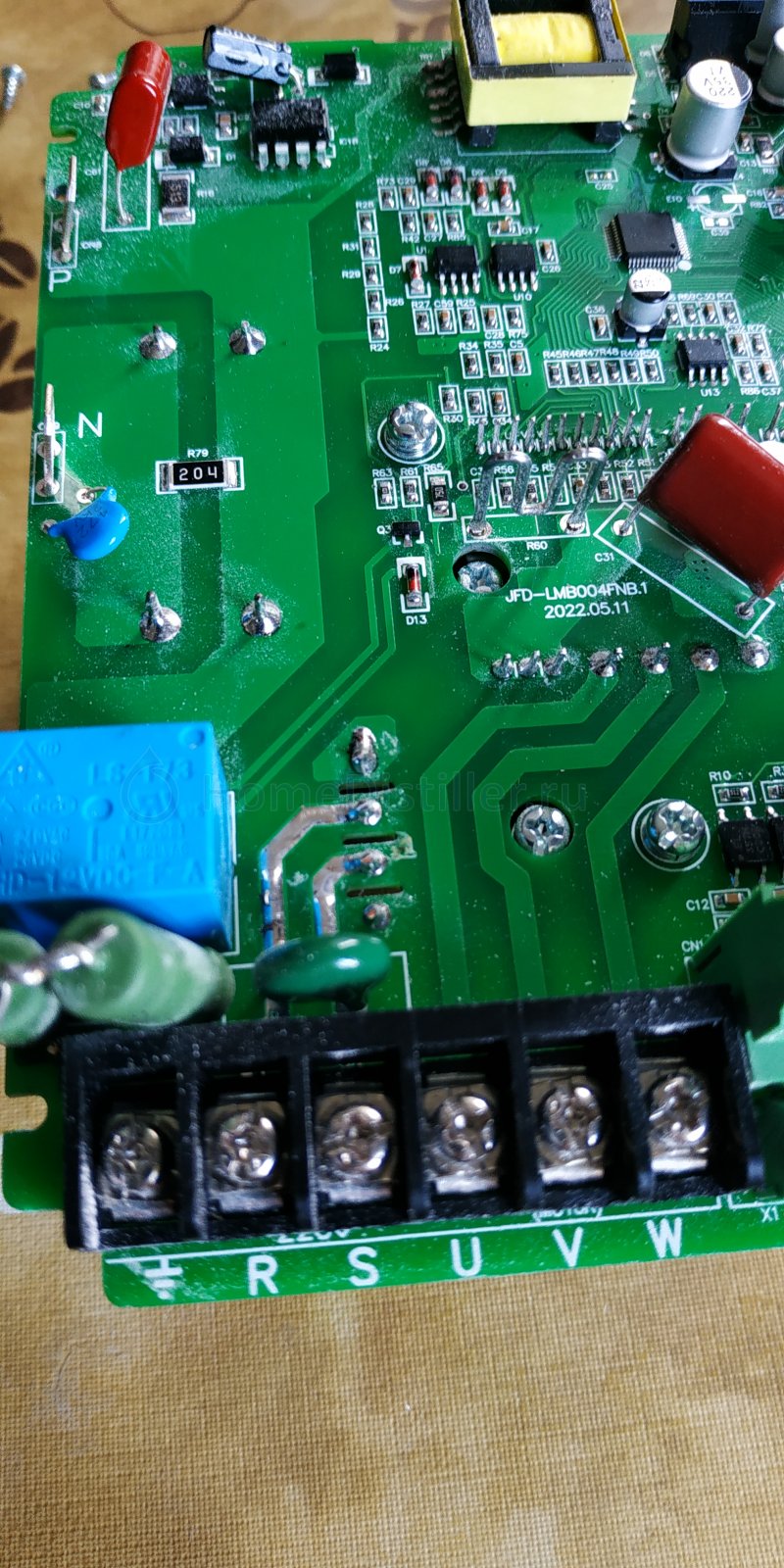

звонишь вход 220в(R и S), то в одном положении сопротивление бесконечность, а в другом 516ом.Bernder, 31 Авг. 23, 11:27

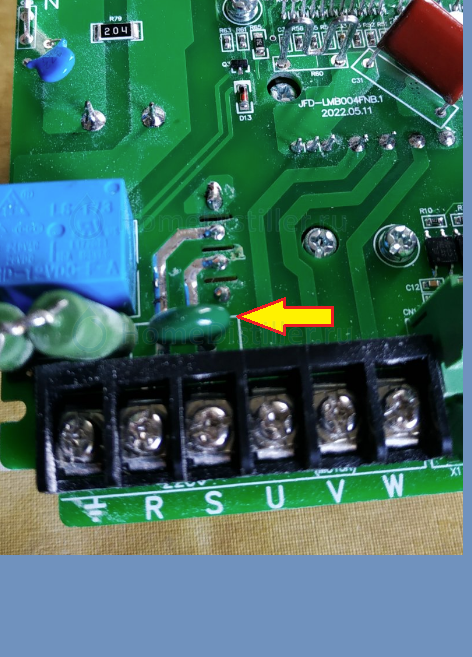

Сфоткай крупным планом мордашку выделенной детальки.

Смахивает на варистор, который возможно и пробился.

И вопрос.
Какой номинал автомата, ну который выбивает эта хрень?

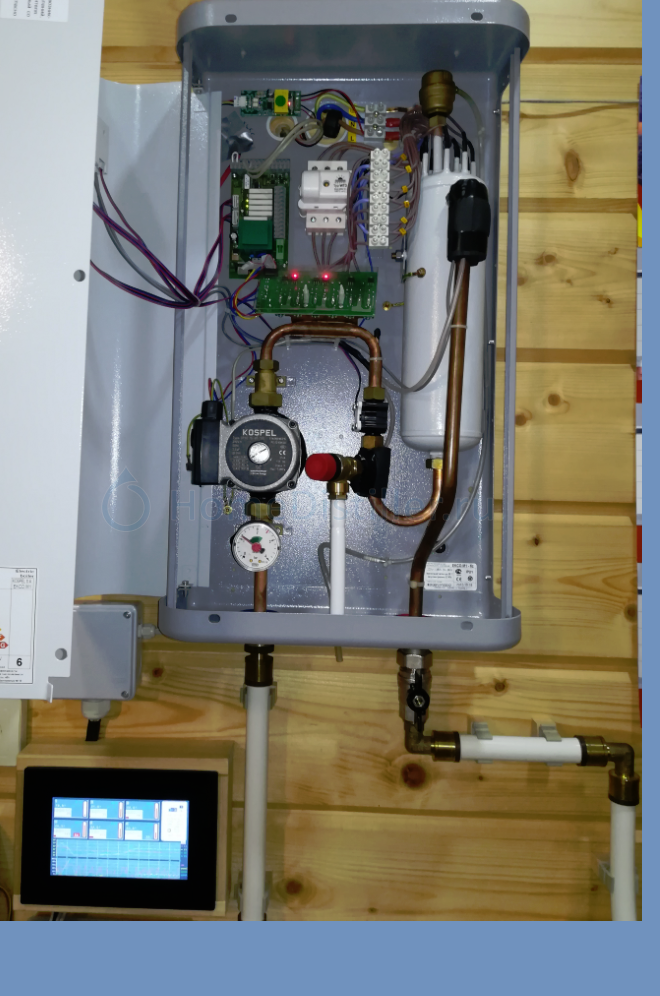

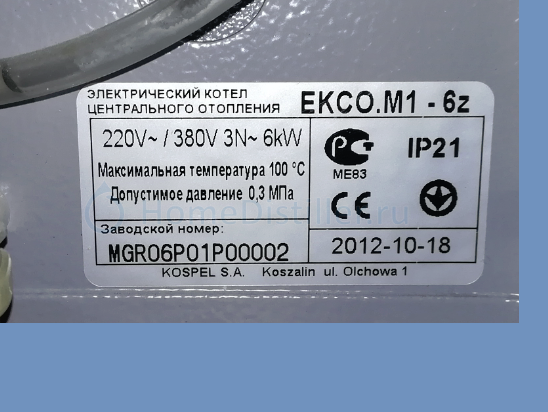

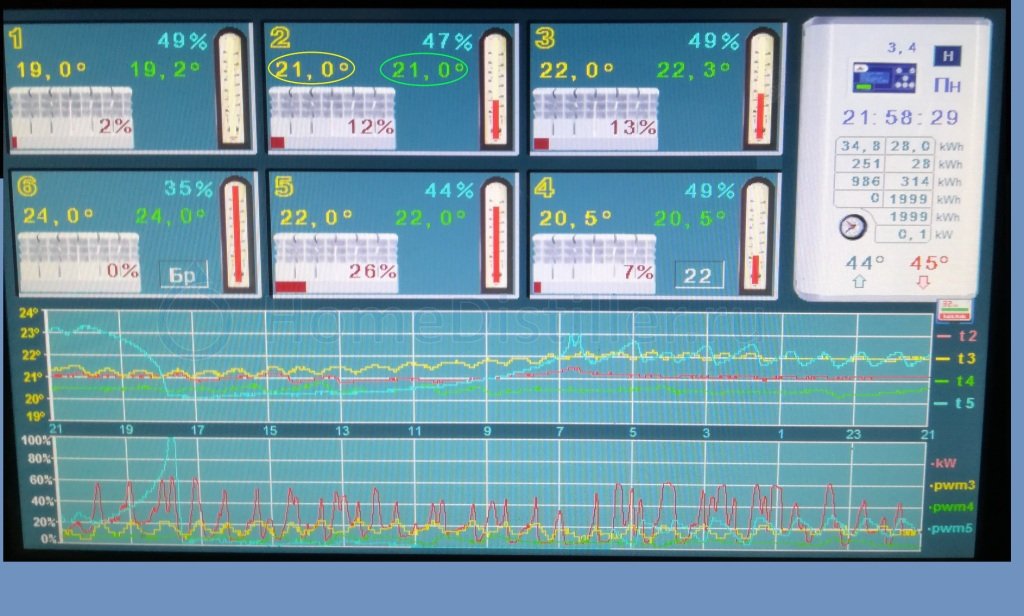

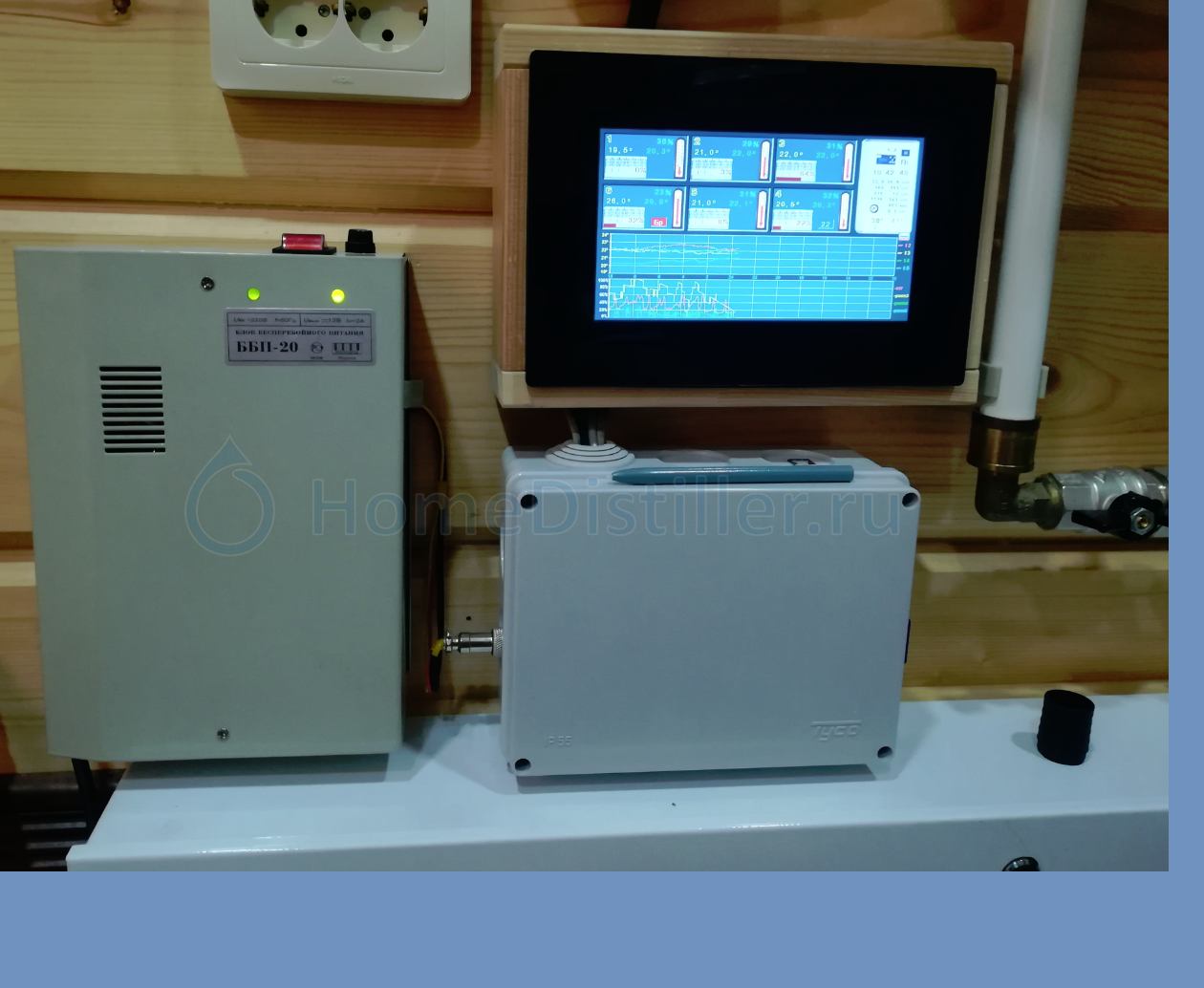

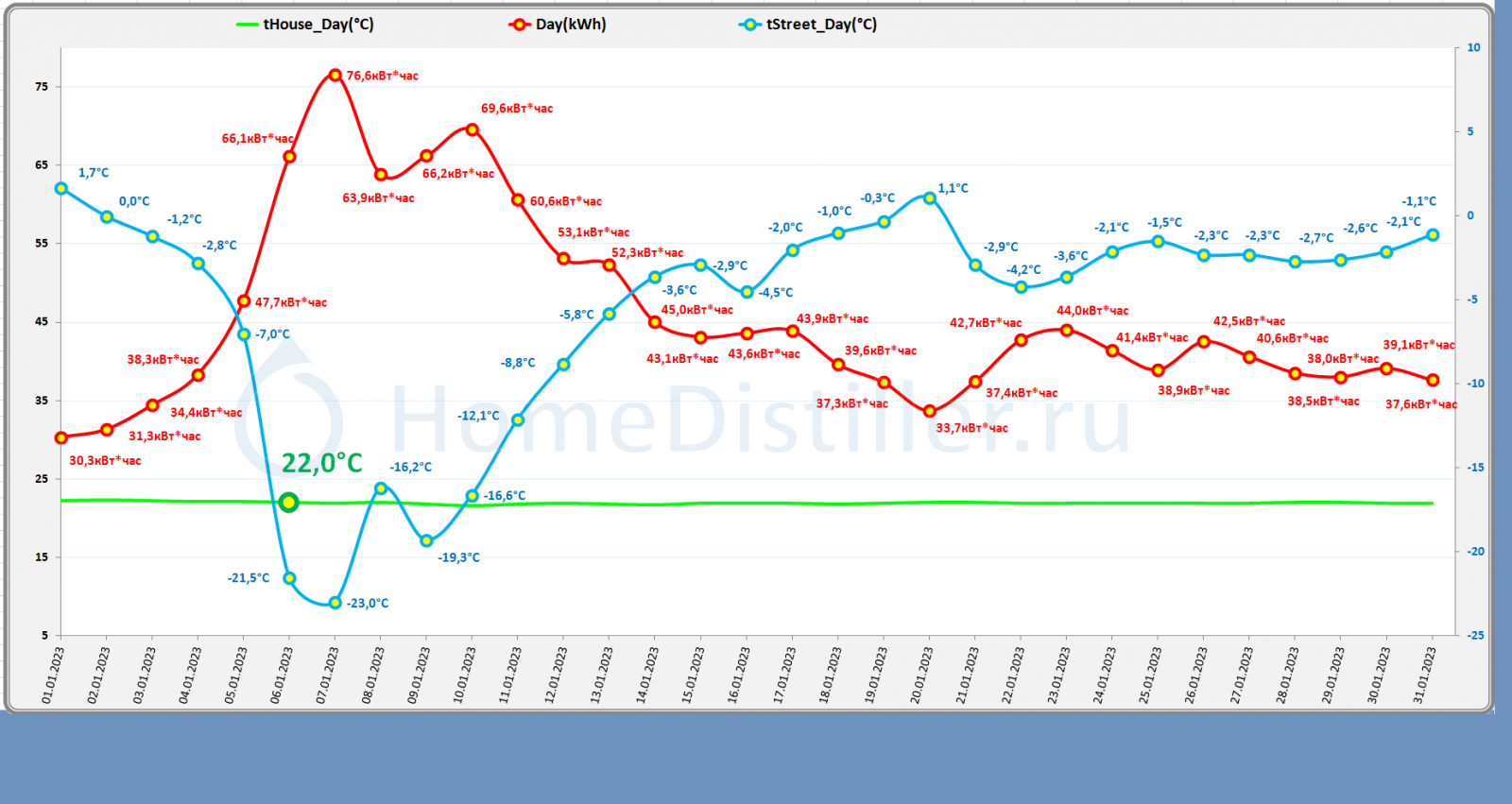

Офтоп. Раз уж тут заговорили про умную автоматику отопления, вспомнил историю, которую рассказывал владелец гудвуда. У одного домовладельца стояла очень умная система вентиляции дома, которая имела возможность удаленного управления и много чего ещё, в том числе собирала разную статистику. Особенно интересны были данные по уровню СО2 по помещениям. Когда в помещении был один человек, то уровень рос на 5-7%, когда двое, то соответственно 10-15%, а когда они с супругой занимались "спортом" в кровати, то уровень возрастал до 40%.
Как то домовладелец отбывал в командировку, а ему вдруг умное приложение пишет, что уровень СО2 вырос до 40%...Чем всё закончилось понятно)))

И вопрос.
Какой номинал автомата, ну который выбивает эта хрень?Esc, 31 Авг. 23, 12:00

происходит выхлест автомата, причём жостко, и 10а и 32 а.Bernder, 30 Авг. 23, 15:44

Сразу оба.

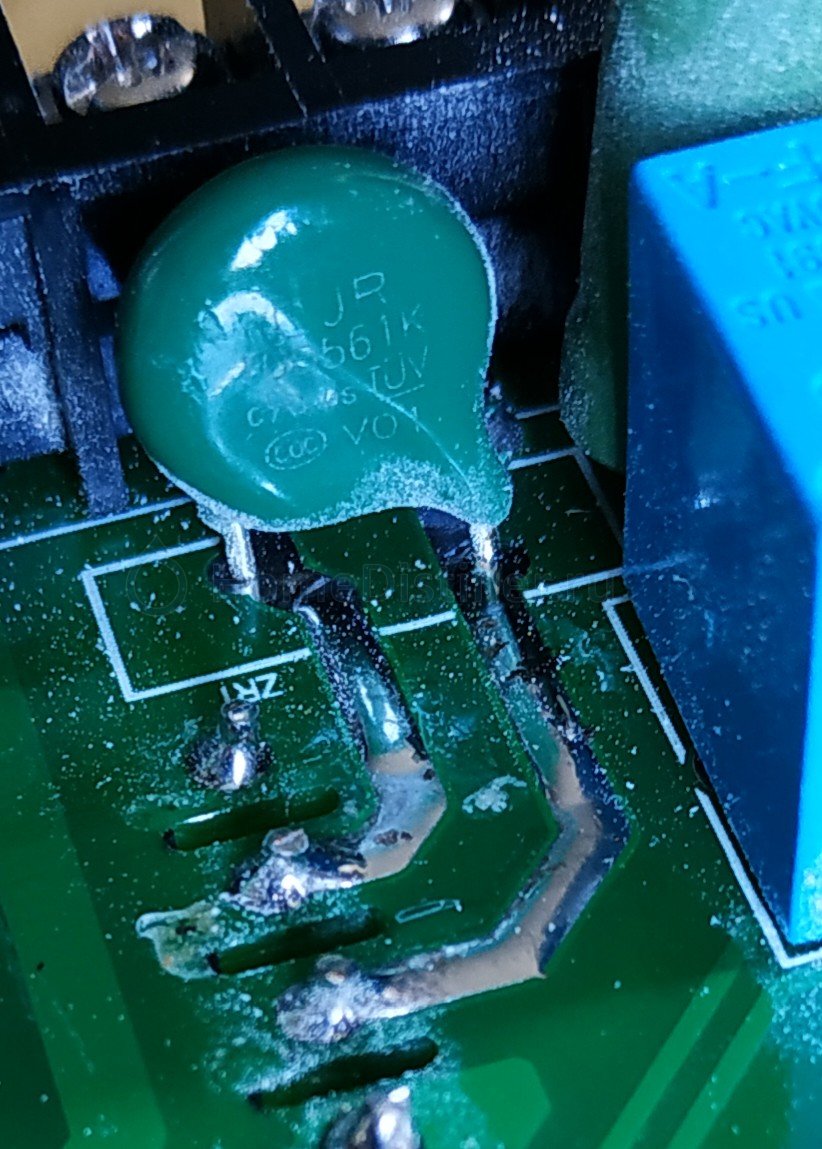

Да это варистор на 560в.
Сможешь выпаять ему одну ногу?

Сможешь выпаять ему одну ногу?Esc, 31 Авг. 23, 12:25

Могу. А смысл?

А у движка между фазами какое сопротивление должно быть? У меня показывает 17ом.

Могу. А смысл?Bernder, 31 Авг. 23, 12:30

Варистор это защитный элемент от перенапряжений.
Когда он "ловит" напружку выше некого номинала - от злости он пробивается (закорачивается).
Этим своим коротышем он подсаживает напружку, тем самым спасая остальную электронику.

Но не исключено, что пробившись сей молодец так и остался в пробитолм (закороченном) состоянии.
А так как этот коротыш стоит параллельно входным 220в - автоматы и возмущаются.

P.S.
Некие 516ом которые увидел на нем твой тестер - могут быть ниочем.
При 220в это сопротивление может быть намного меньше.

варисторEsc, 31 Авг. 23, 12:25

Esc, не выгорел бы он в пыль при пробое?

бесконечность, а в другом 516ом.Bernder, 31 Авг. 23, 11:27

Как вариант, стоит задержка подключения по высокому, чтоб движок не дернулся в непонятном направлении (переходные процессы). 560 Ом кремниевый диод в входном мосту на низкое U, питание микрух. При подключении выходного силового чипа (твердотельным реле, например) КЗ в нём. Чтоб автомат не выбивало, можно подключить лампу накаливания на 220 вольт последовательно. И смотреть работает ли питание +5 вольт.

Добавлено через 1мин.:

тем самым спасая остальную электронику.Esc, 31 Авг. 23, 12:39

Предохранителем, не автоматом же.

не выгорел бы он в пыль при пробое?Alexx_Any, 31 Авг. 23, 12:42

Согласен, на 99% должен бы.
Я ведь не напрасно интересовался об номиналах автоматов.

Но выпаять и проверить ведь проще всего.

Но выпаять и проверить ведь проще всего.Esc, 31 Авг. 23, 12:45

Т.е. включить без него можно, аццкого взрыва не последует?)

Так то заменить его нечем.

Предохранителем, не автоматом же.Alexx_Any, 31 Авг. 23, 12:42

Похоже, что родители сего девайса о такой защитной сладкой парочке, как варистор + предохранитель, тупо запамятовали.
Чес говоря на фото предохранитель не наблюдается. Вот автоматам и приходится "щелкать".

предохранитель, тупо запамятовали.Esc, 31 Авг. 23, 12:49

Точно, нету его там.

Т.е. включить без него можно, аццкого взрыва не последует?)Bernder, 31 Авг. 23, 12:49

Нет не последует.

Выпаяв одну, или если проще обе ноги - тупо "прозвони" сам варистор.

"прозвони" сам варистор.Esc, 31 Авг. 23, 12:51

Чотам с ним должно быть, как у диода?

Нет, в обе стороны бесконечность.

Добавлено через 4мин.:

И очередной вопросик.
Вот ты подал напружку на девайс (без движка).
Автоматы отщелкнулись мгновенно, или есть некая минимальная задержка по времени?

Автоматы отщелкнулись мгновенно, или есть некая минимальная задержка по времени?Esc, 31 Авг. 23, 12:56

О! См. выше.

С автоматами на такие амперы при КЗ в низковольтной части точно бы там следы остались.

Похоже зря выпаивал, бесконечность в обоих направлениях. Да и паяльник так себе...

Да и паяльник так себе...Bernder, 31 Авг. 23, 13:05

Кулибин.

Да печалька, согласен с таким "паяльником" наверное проще купить новый девайс.

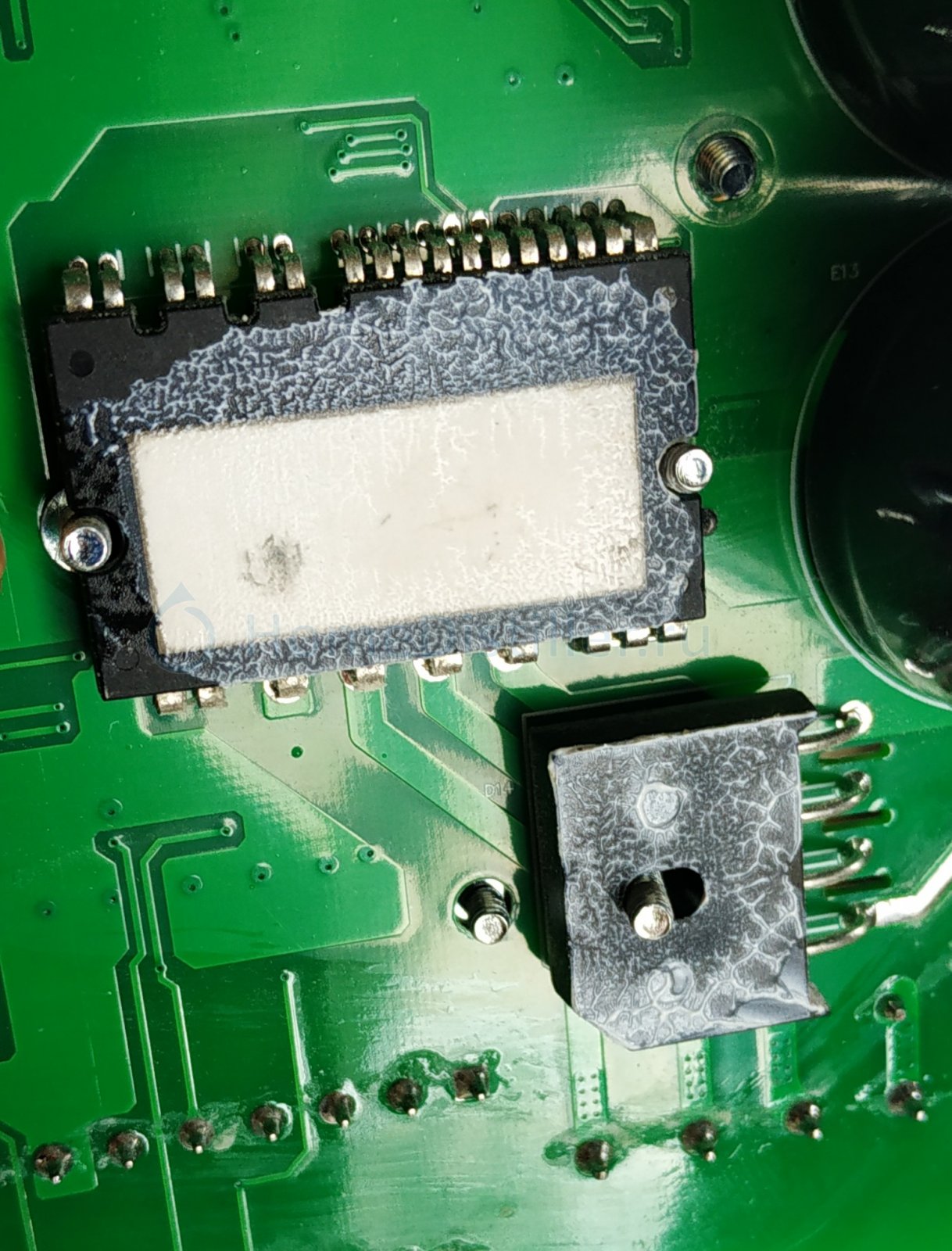

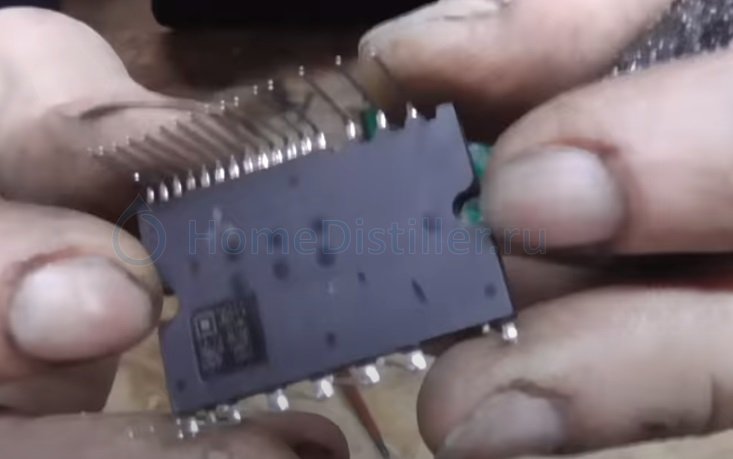

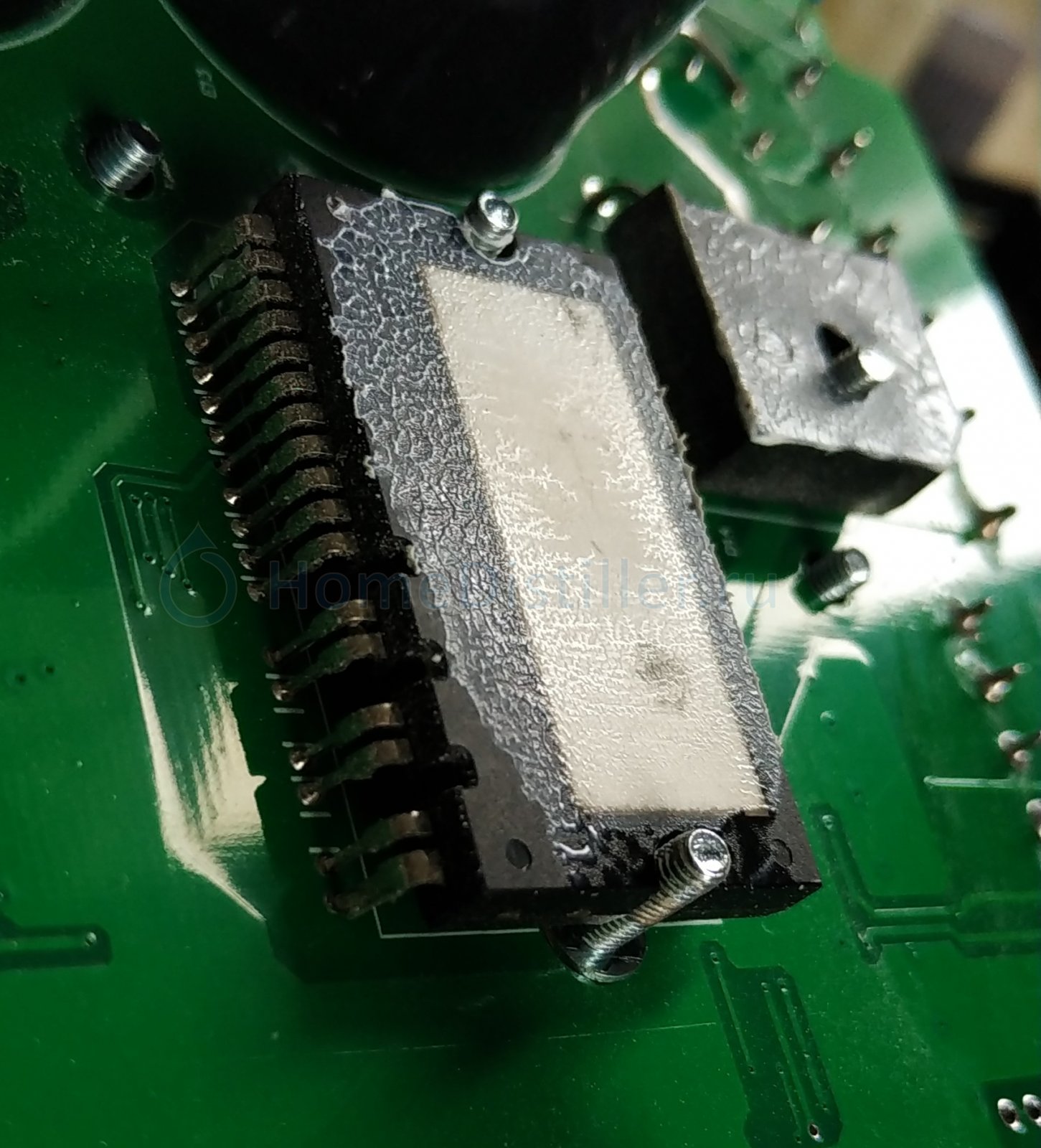

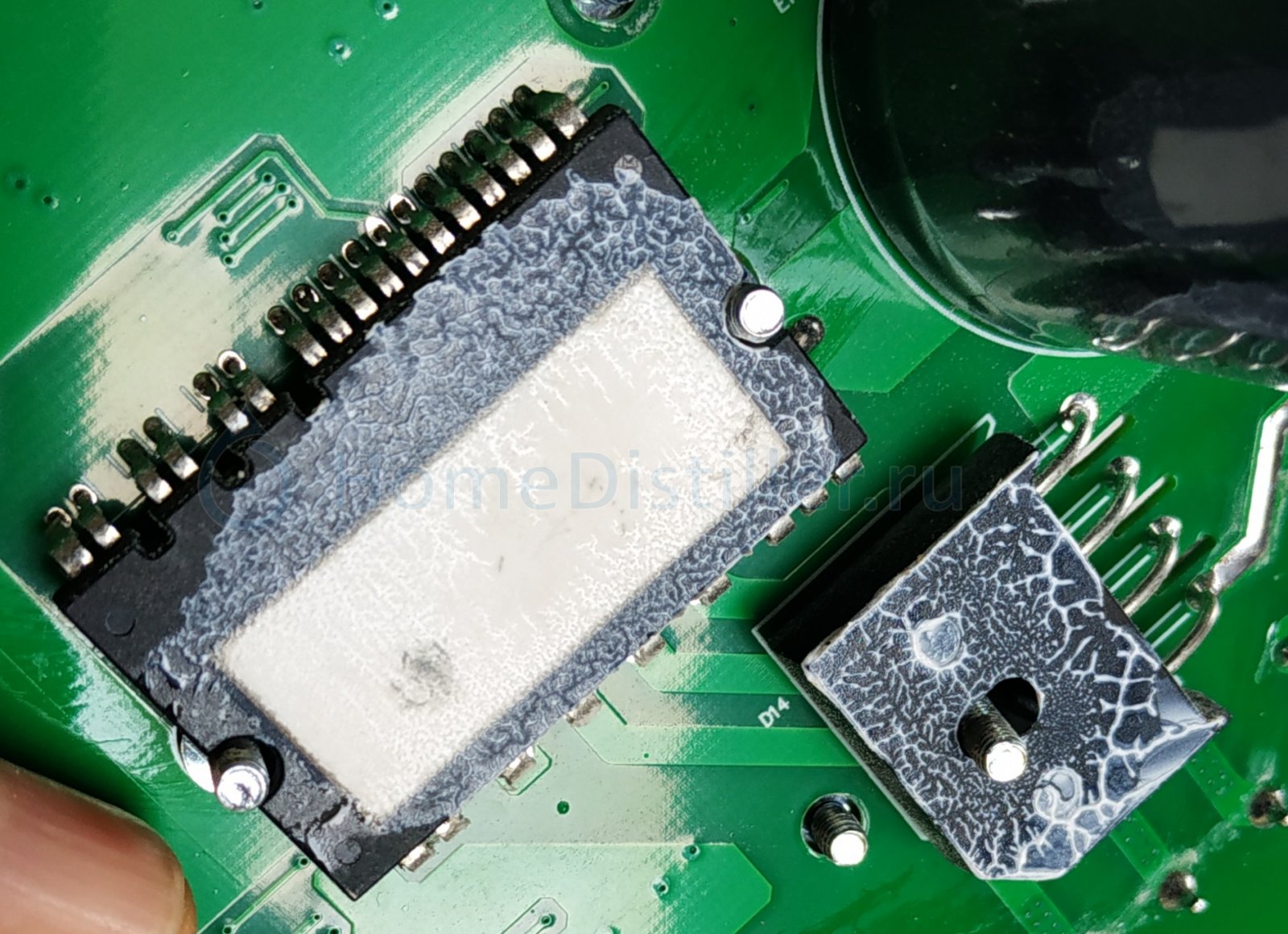

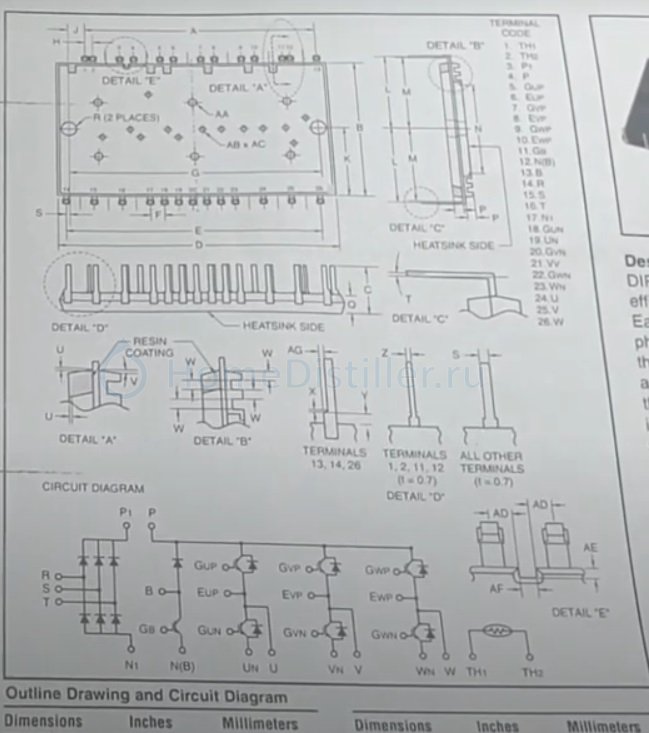

Чип управляющий надо звонить. Искать даташит на него и звонить.

Добавлено через 10мин.:

С автоматами на такие амперы при КЗ в низковольтной части точно бы там следы остались.Alexx_Any, 31 Авг. 23, 13:03

А можно вообще без автоматов. Будет большой барабум в том месте где КЗ -)))). Почти шутка.

проще купить новый девайс.Esc, 31 Авг. 23, 13:10

эт точно. ©
Впаял этим же паяльником его обратно.😉

Будет большой барабум в том месте где КЗAlexx_Any, 31 Авг. 23, 13:10

Зато это разрешит главную проблему - где неисправность
Есть такой метод поиска КЗ на плате,подаём питание через балласт и смотрим тепловизором что греется
