Вакуумные насосы, проблемы и решения

Насчет 370Вт я не уверен, насчет 180Вт тожеигорь223, 06 Февр. 26, 14:32

Теперь всё может быть.
Насколько я помню, когда появились эти китайские насосы (SHZ-D(III)), лет 15 назад, а то и более, двигатели (собственно насосы) там были итальянские. Китайцы удачно импортозаместили. С переменным успехом.
И теперь приходится проверять мощность ваттметром....

кастомизирую егоигорь223, 06 Февр. 26, 14:32

Что планируется переделать ?

до 7кПа - ровно 10игорь223, 06 Февр. 26, 14:32

А до 2 kPa слабо ?!

купил водокольцевик по вышеприведенной ссылкеигорь223, 06 Февр. 26, 14:32

Завязывай называть водоструйный насос водокольцевым!
Один раз некий "квалифицированный" переводчик неправильно перевёл.... И понеслось.....

И тем не менее, оказывается есть такие.
Вот два, на выбор
https://aliexpress.ru/...;type_rcmd=core

Что планируется переделать ?Newocelot, 11 Февр. 26, 23:24

Мелочи.
Объединить выхода инжекторов параллельно, и вкорячить регулятор давления в тельце насоса, чтобы внешних трубок и проводов было поменьше.
Думал еще терморегулятор поставить и электроклапан, на линию водоохлаждения, подготовку для фрикулерного охлаждения воды.
Но решил не страдать херней, в домашной практике это неактуально. А в промышленных станциях низкого давления мы это делаем.

А до 2 kPa слабо ?!Newocelot, 11 Февр. 26, 23:24

попробую днем. От атмосферного давления есть зависимость. Водокольцевые обычно новыми выдают 2,5-2,8 кПа остаточного, попадаются экземпляры и 1,8кПа создающие. Водоструйники - не помню, мой старшенький вроде 2,5кПа выдаивал, без обратного клапана на линии

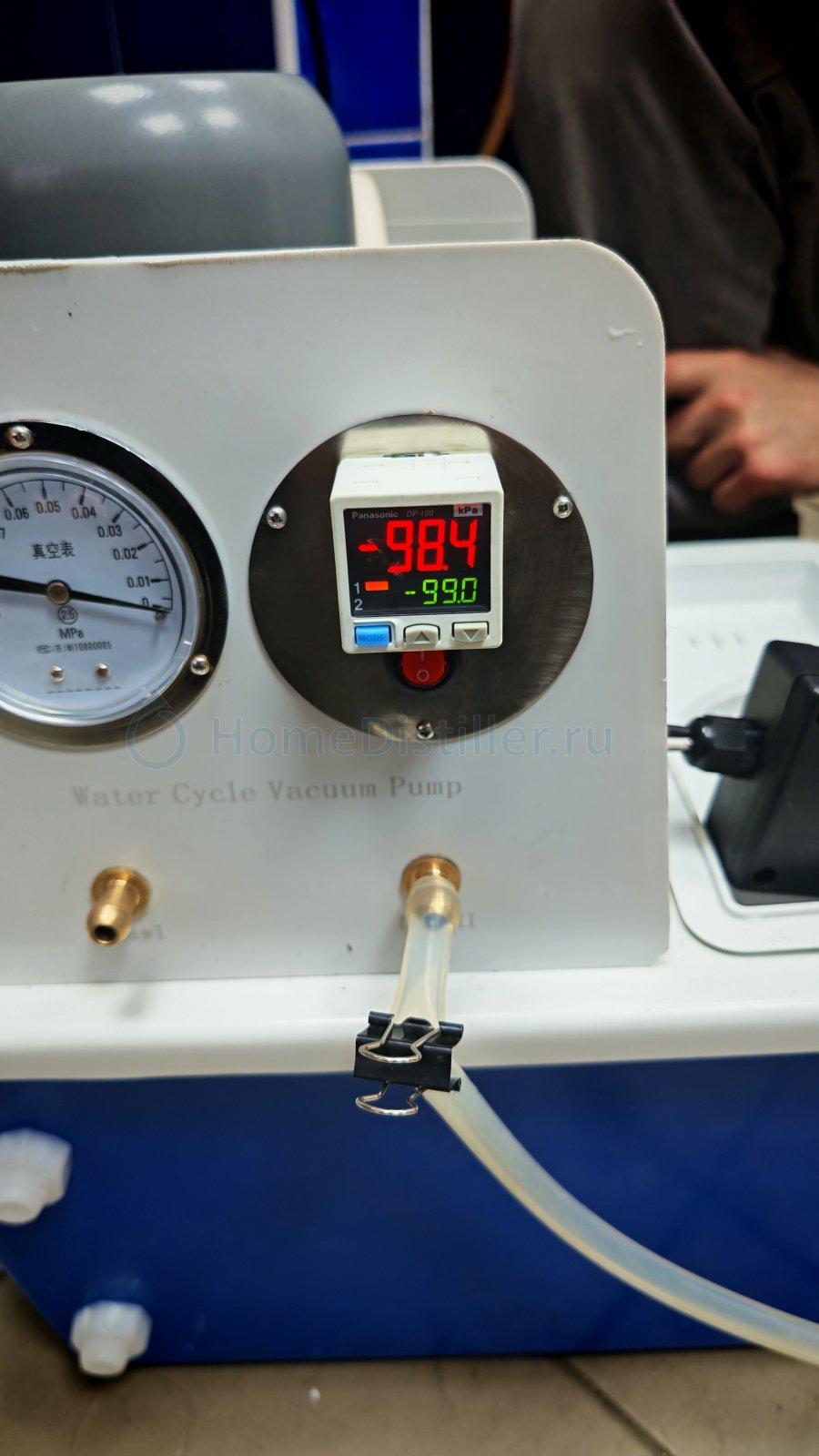

Атмосферное давление сейчас у нас 753мм ртути (на моих часах, оно точное) или 100.39кПа
Следовательно, откачал насос примерно до 2кПа остаточного давления, при работе на себя (шланг на выходе пережат прищепкой)

Завязывай называть водоструйный насос водокольцевым!Newocelot, 11 Февр. 26, 23:24

Дело вкуса и привычки.
На мой взгляд, если вода гоняется по кольцу, это и есть водокольцевое устройство.

Добавлено через 5мин.:

Хотя ты конечно прав))

https://vakuumnye-nasosy.ru/images/articles/jkvn_1.jpg

https://studfile.net/...9d871e23061.png

Вакуумирование откачкой жидкости ?Newocelot, 06 Февр. 26, 14:15

Точно-точно, можно же откачивать плунжерным насосом жидкость из емкости, связанной (через обратный клапан, конечно) с нуждающимся в вакуумировании оборудовании.
Чтобы система стала непрерывной - нужен один насос, две емкости для жидкости (с датчиками уровня жидкости и с обратными клапанами на атмосферу и на потребителя вакуума - из вакуума только брать, в атмосферу только выпускать) и два трехходовых электрифицированных шаровых крана (или четыре обычных).
Насос откачивает воду из первой емкости во вторую, при достижении определенного уровня воды (в приемной, например) краны переключаются и начинается перекачка из второй емкости в первую - можно работать вечно, при этом температура воды почти не будет иметь значения - и +5 и +50 плунжерному насосу однохренственно.

можно работать вечноVittomin, 12 Февр. 26, 06:15

нельзя.
У всех насосов производительность падает с уменьшением разницы давлений на входе и выходе. Падает до нуля.
А так - да, работает.

плунжерным насосомVittomin, 12 Февр. 26, 06:15

Просто любопытно, сколько стоит плунжерный насос который может откачивать "из вакуума" ?

сколько стоит плунжерный насос который может откачивать "из вакуума"Newocelot, 12 Февр. 26, 13:00

Дак не из вакуума, а воду из "вакуума". Вода же не сжимается, поэтому (в моей теории) должна качаться в любом случае. Вода даже в вакууме должна литься вниз, поэтому насос будет заполнен, если находится ниже уровня емкости с водой.
Такой, например: https://www.ozon.ru/...wCpqA3qBSXAkrXG
Или такой: https://www.ozon.ru/...AfjN3mNGSP3zmg5

(в моей теории) должна качаться в любом случаеVittomin, 12 Февр. 26, 13:37

В общемировой практике - это не так

Такой, например:Vittomin, 12 Февр. 26, 13:37

ты уверен что плунжерные насосы ?

Vittomin, идея рабочая конечно, но есть два "но"

1. Есть такое понятие - высота всасывания. Вот в твоем случае (если насос стоит между емкостями) этот параметр у насоса должен быть не меньше 10 метров.
Иначе досуха он воду из полной бочки не отсосет никогда.

2. Если насос погружной, то достаточно, чтобы по выходу он создавал больше одной атмосферы. Тогда их должно быть два, в каждой бочке свой.
Нужна будет третья бочка, ресивер, который бы поддерживал вакуум в системе в те моменты, когда из полупустого в полупорожнее перекачивается вода, и давление в обеих очень далеко от рабочего в системе.
Два насоса, три емкости, электроника для всех трех емкостей с датчиками давления и клапанами связи между емкостями и ресивером.

3. Из п.2. возникает вопрос - а на кой хер все это городить?)))
Если можно купить ОДИН насос - вакуумный, той или иной конструкции.
Ну и одну емкость в качестве ресивера, или даже вообще без нее обойтись...

Воду качать можно и не вверх. И восемь раз. Что не так?
Сразу практическое решение. Куб соединен с цистерной с водой на 100 кубов. Из неё шланг в подвал на 100 метров. При открытии крана какое давление будет в кубе? А если в цистерне ртуть? А если предварительно откачать куб велосипедным насосом?
Ваще вакуумник не нужен. Как скрипач.

Что не так?Виктрыч, 12 Февр. 26, 15:12

есть такой старый одесский анекдот.

Моня, что такое нюанс?
Додик, ну смотри, пошли мы в баню.
Идем из мойки в парилку. Ты споткнулся, я отвлекся.
И вот у тебя хер в заднице.
И у меня хер в заднице.

Но - есть нюанс...

на кой хер все это городитьигорь223, 12 Февр. 26, 14:31

Теория, чистая теория...

игорь223, а как работает шлюз поршень, что стоит на отборе спирта из вакуума в атмосферу. А тут ещё и насос пристроить.. бы.

Объясните пожалуйста для чего в насосах(в масляных в частности)ставят напуск воздуха в линию

Кто ставит?

Добавлено через 2мин.:

а как работает шлюз поршень,makar123, Вчера, 05:27

А видео посмотри. Или почитай инструкцию.

Объясните пожалуйста для чего в насосах(в масляных в частности)ставят напуск воздуха в линию546, Вчера, 09:29

"Газбалласт" - ставиться для того, чтобы насос при достижении высокого разряжения не в холостую работал, а пропускал через себя немного воздуха. При этом он сильнее греется и выпаривает из масла влагу, которая в некоторых случаях туда может попадать. По сути, если влаги в откачиваемом воздухе нет, то и газбалласт не нужен.

для чего ... напуск воздуха в линию546, Вчера, 09:29

Да просто некоторые насосы тупо не запускаются при большой разнице давлений на выходе/входе. Напуск уменьшает эту разницу.

Кто ставит?игорь223, Вчера, 09:52

У нас на всех установках стоят эти краны,вот только мне не понятно зачем
Насосы 2НВР-5дм
Версия пользователей установки - масло поднимается из насоса по трубке

Да просто некоторые насосы тупо не запускаются при большой разнице давлений на выходе/входе. Напуск уменьшает эту разницу.Newocelot, Вчера, 12:59

У вакуумных разница в давлении как правило не превышает 1 атм

"Газбалласт"santax1, Вчера, 10:08

Это на самом насосе,у нас закручен на всю,а кран напуска ставится на вакуумную линию и открывается после выключения

Вы о разном говорите.
Сброс низкого давления в поршневых насосах нужен для легкого запуска, и предполагает запорную арматуру послоле себя на вакуумной линии, а балласт в масляных для подсушивания браги.
Но на практике из него больше масла выплевывается наружу, чем влаги выпаривается)
Вот этот вариант у тебя и стоит, балласта

разница в давлении как правило не превышает 1 атм546, Вчера, 13:22

Не превышает. Ну и что ?
Насос может нормально запускаться на разнице давлений 0,6АТМ, и никак не запускаться на разнице 0,8

Именно так обычно и бывает с небрендовыми китайцами
Крутящего давления двигателя не хватает поршень оторвать от головки на старте
А в брендовых стоят клапана сброса давления с небольшой задержкой после останова (снятия питания с двигателя)

Насос может нормально запускаться на разнице давлений 0,6АТМ, и никак не запускаться на разнице 0,8Newocelot, Вчера, 13:41

2НВР-5ДМ - пластинчато-роторный,там нет такого эффекта
от большой разницы может только масло выбрасывать
