Проект "Народная Колонна" - сваяем сообща?

Витаха, тебе термометр в царге нужен для ректификации.

maxufax,

Вопрос такой, мне по-работе нужна колонна ректификационная очень большой производительности - 3 тыс литров в сутки. Куда можно обратиться за изготовлением, или чертежами? Может кто подскажет?maxufax, 10 Апр. 15, 14:47

http://www.alibaba.com/...0155632198.html

Витаха, тебе термометр в царге нужен для ректификации.capsolo, 21 Апр. 15, 13:09

под узлом отбора нормально будет? (под гайкой)

Подредактировал.

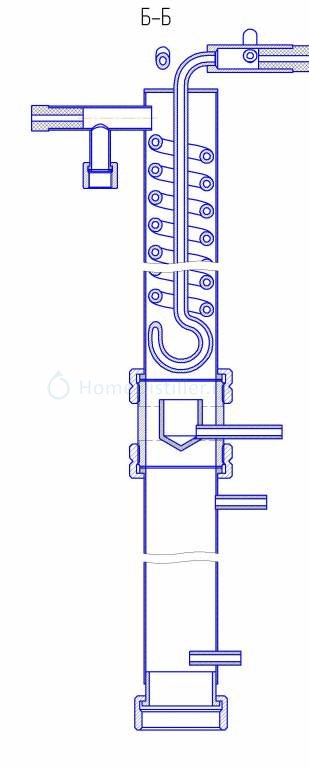

Средняя часть стоит в положении стакан при ректификации и в положении колпачок при дистилляции. Холодильник при ректификации соответственно снимается.Витаха, 21 Апр. 15, 12:30

Зачем отбор делать над димротом? Я бы убрал из схемы холодильник отбора дистиллята, узел отбора закрепить в виде стакана (не переворачивать колпачком), димрот смотать так, что бы с него текло точно в стакан (витки не касаются стенок). При дистилляции убираешь царгу и открываешь узел отбора на полную, при ректификации регулируешь скорость отбора (ФЧ) - стакан переполняется и флегма возвращается в царгу. В своей схеме я еще грибочек под стакан включил - подает брагу на тарелки, но это другая тема.

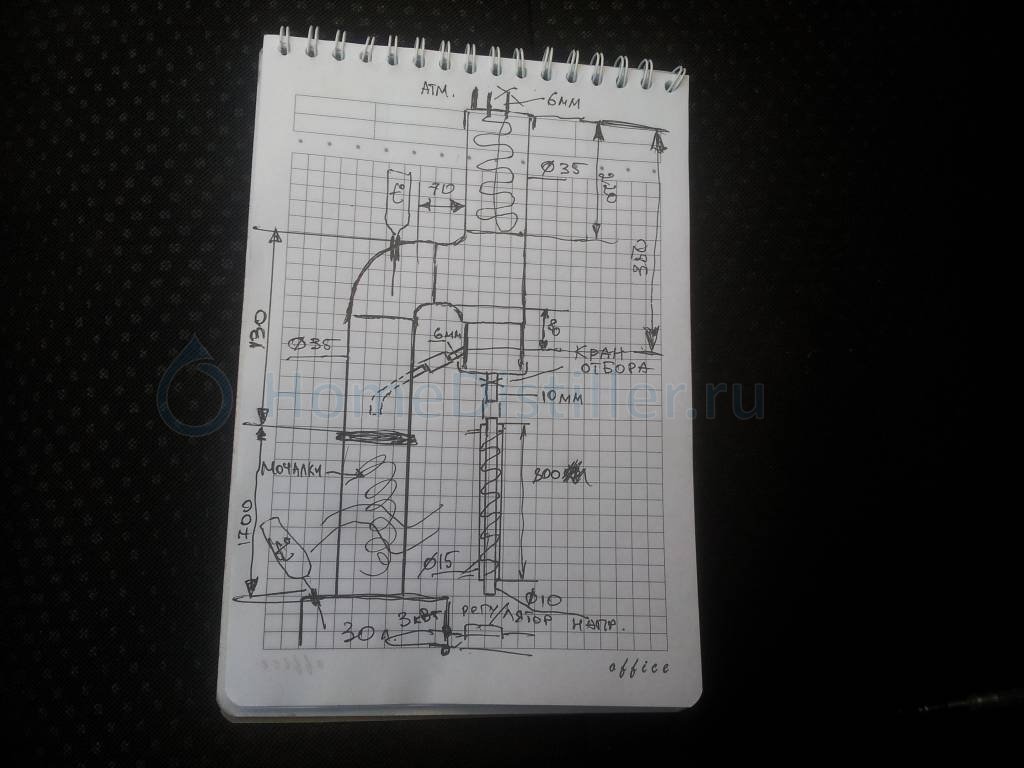

Ребята оцените, первая (пока в рисунке).Тен 3 кВт

Rom4ik76rus,  Трубка возврата флегмы в дефлегматоре слишком высоко стоит. Привари её перед - выше  краника отбора, типа тройничёк.  Так убираем паразитный объём флегмы в дефлегматоре .

Rom4ik76rus,  Трубка возврата флегмы в дефлегматоре слишкомАквалюб, 06 Мая 15, 15:11

Ок, а по размерам все нормально? Могу немного удлинить царгу за счёт наклона дефа

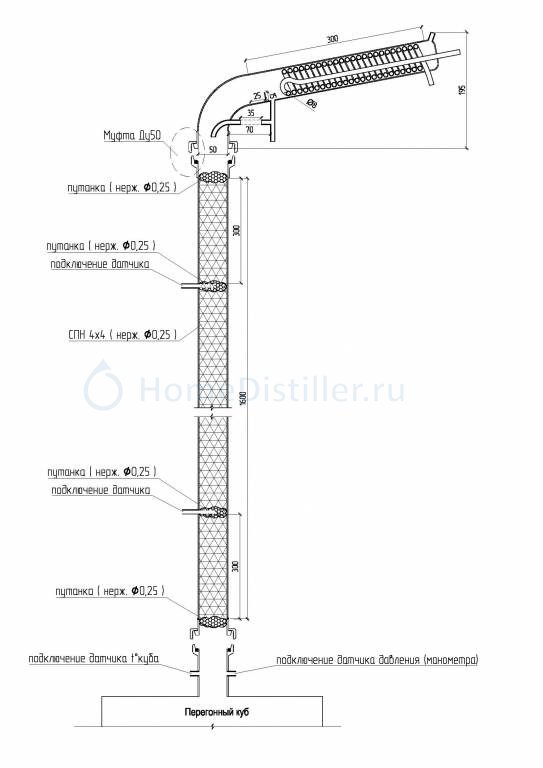

Rom4ik76rus, что мешает сделать полностью наклонным?

Rom4ik76rus, что мешает сделать полностью наклонным?snab, 06 Мая 15, 17:08

Не знаю, просто где то увидел схему,понравилась, но эта еще проще,у меня труба 35 есть в наличии, мои размеры к этой схеме подойдут?Царгу удлиннять до 2000? А узел отбора перегородка снизу?Какая высота?

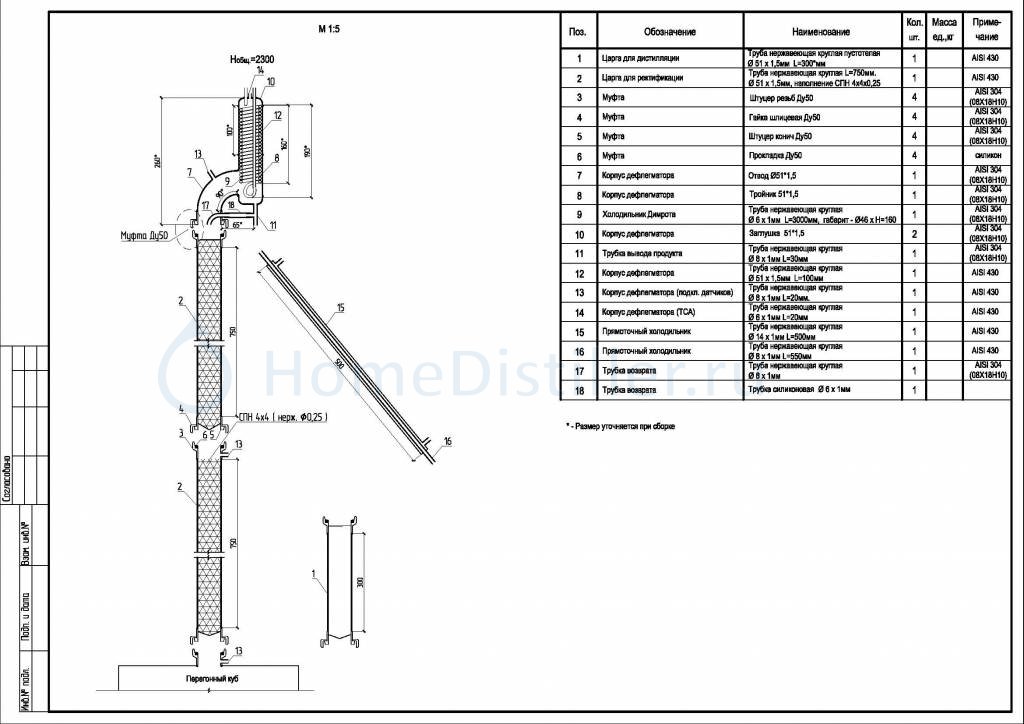

Rom4ik76rus, я эти чертежи "честно" стырил у Romio, с его доброго молчаливого согласия. Стукнись к нему, да и вот еще тема, там много об этом: [Ректификационные колонны (самодельные)]

Хочу отписаться о результатах. На днях испытал свою первую колонну. Первые результаты следующие; в режиме дистилляции 94-95*, в режиме ректификации 96*, производительность 1л/час, нагрев куба - 2 газовые конфорки. Качество (по моему мнению) отличное. После 1й дистилляции продукт очень приятно пьется. Ректификат после угля на уровне дорогой магазинной водки.
(Чертеж колонны выше в теме.)

в режиме дистилляции 94-95*Витаха, 09 Мая 15, 10:12

Не попутал? Может 44-45?

Мож колонну не утеплил, мелкой насадкой забил, вдул мало ну и гонит в подвале холодном вот такой возврат без возврата

Не попутал? Может 44-45?snab, 09 Мая 15, 10:29

на 44-45 спиртометр на 90* не тонет.


Добавлено через 9мин.:

Мож колонну не утеплил, мелкой насадкой забил, вдул мало ну и гонит в подвале холодном Подмигивающий вот такой возврат без возвратаcapsolo, 09 Мая 15, 14:35

Утеплитель с колонны снял и еще под узлом отбора на 150мм обмотал царгу ПВХ трубкой, но от неё толку мало. Насадка из нерж стружки. А что значит "вдул мало"?

Добавлено через 17дн. 22ч. 27мин.:

Почитал, подумал и понял, что у меня получилась ректификационная колонна работающая в 2х режимах, по паровой фазе и по пленочной. Я правильно понял?

Не знаю, просто где то увидел схему,понравилась, но эта еще проще,у меня труба 35 есть в наличии, мои размеры к этой схеме подойдут?Rom4ik76rus, 06 Мая 15, 17:18

А не лишко 3кВт на такой даметр? Только ели для очень быстрого разгона. А при процессе твоя колонна врят ли проглотит 650 Вт.

какое расстояние должно быть между насадкой и узлом отбора

От верхней путанки не менее 5мм...
Но можно и вплотную...
Все зависит от того, как реализован возврат...

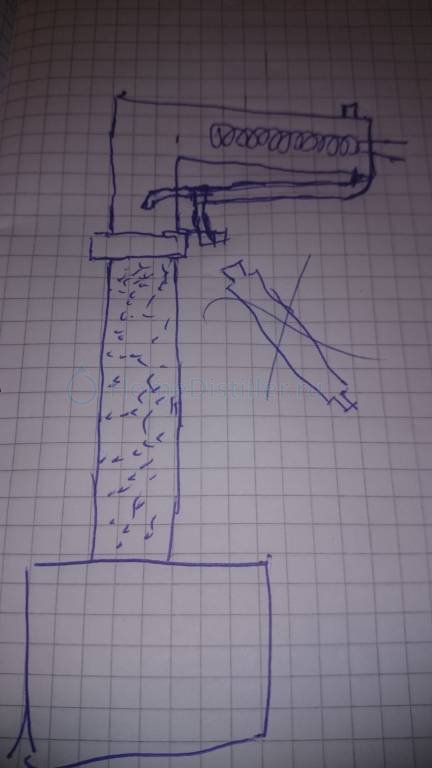

а если так сделать ваше мнения

pitbullis, в чем вопрос то? деф с отрицательным углом, конструкция рабочая, не однократно испытанная и описанная. можешь поиском походить по форуму [Поиск] (ещё не сильно
