Влияние подаваемой мощности и др., факторов на разделительную способность колонн

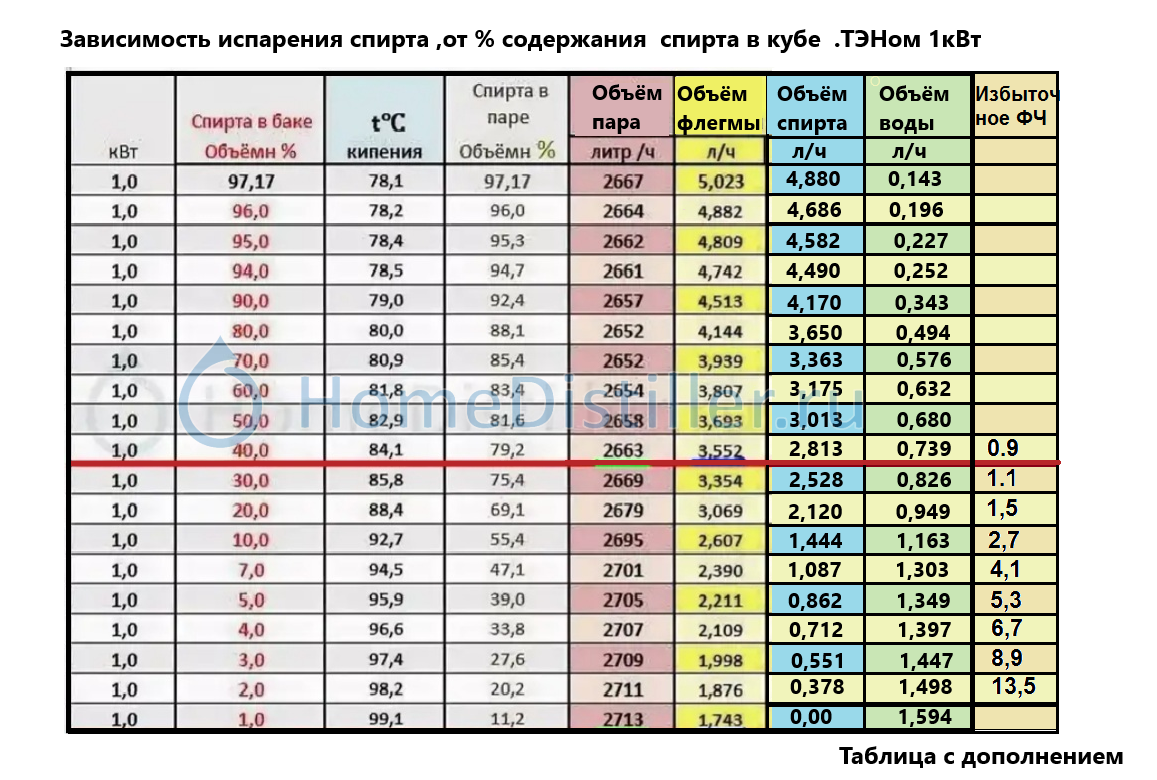

С куба летит пар 79,25 ты хочешь 96,6 тогда на 1кВт летит 3,13л пара в нем 0,54л воды надо вернуть 0,54*2250/660=1,84лdee, 21 Янв. 25, 11:18

Продолжу... отбираешь 2,48л, возвращаешь 1,84л, ФЧ получается 1,84/2,48=0,74, промка бы работала с ФЧ = 0,74х1,5 = 1,1 что бы иметь оптимальный размер колонны, число ТТ считается по рабочей линии колонны, можешь в алексе прикинуть. Скорее всего и этой флегмы мо метду маккеба будет не достаточно что бы посадить весь спирт, мы с АлексВ по этому поводу спорили, я так до конца и не разобрался - можно так считать или нет - минимальное число флегмы через количество возвращаемого спирта, необходимого для конденсации воды, у Цыганкова расчеты есть, лень в них опять залазить

Это пока у тебя температура не измениласьReriver, 21 Янв. 25, 11:24

Так про то и речь .Как только темпратура начала меняться на 0,1* ,остановка .

Ты там сначала ФЧ увеличил и этим количество ТТ увеличил. А когда у тебя ФЧ упало, то почему то количество ТТ осталось увеличеннымReriver, 21 Янв. 25, 11:24

Дима знает и этого мне достаточно ,я ему верю ,определено графически 🤣правда я не знаю как 🤭

Ну хоть прочитайRDD, 21 Янв. 25, 11:37

читал давно уже правда, но вроде примерно такие режимы он и пропагандировал.. А ты что читал? Как надо, чтоб так же вкусно, как у него?)

Так про то и речь .Как только темпратура начала меняться на 0,1* ,остановкаЯнн, 21 Янв. 25, 11:45

Речь про то, что если бы ты с самого начала еще больше задрал ФЧ, то температура внизу колонны дернулась бы еще позднее

Добавлено через 2мин.:

и этого мне достаточноЯнн, 21 Янв. 25, 11:45

Тебе достаточно запомнить что чем больше ФЧ - тем больше ТТ. И наоборот. Понимаешь, в обратную сторону правило точно также работает)

достаточно запомнить что чем больше ФЧ - тем больше ТТ. И наоборот.Reriver, 21 Янв. 25, 12:05

достаточно запомнить что чем больше отбор тем меньше концентрация и ТТ тут непричем

чем больше отбор тем меньше концентрация и ТТ тут непричемdee, 21 Янв. 25, 12:19

Можно перефразировать. Чем меньше ТТ, тем меньше концентрация и отбор тут ни при чем

Reriver, ну если ты проектируешь колонну то можно считать как угодно, на концентрацию на выходе влияет навалка, ТТ и ФЧ можно и 96,6 гнать с ФЧ=0 и ТТ=0 если у тебя в кубе уже 96,6 а если в наличии сырец 40% и колонна метровая с 10 рулонами РПН, которая дает 10ТТ, то никаких вариантов кроме отбора нет. Какое укрепление ты получишь на ней при каком ФЧ - вопросы к калькуляторам, например методу маккеба. Берешь диаграмму

рисуешь на ней рабочую линию по своему рабочему ФЧ, рисуешь 10 ступенек, получаешь концентрацию на выходе. На рисунке 4 ТТ.

dee, И?

на его режимах реальноRDD, 21 Янв. 25, 11:54

ну так на каких, его??

Reriver, 48

48dee, 21 Янв. 25, 12:47

Так ты бы сразу так и сказал)

Почитай того же Сержа,как найти рабочую мощьность,это для тебя полезноRDD, 21 Янв. 25, 11:54

как? Ты бы взял да написал, если такой опытный матерый..))

Добавлено через 2мин.:

изначально задрал мощность на граньRDD, 21 Янв. 25, 11:54

ну так поедзахлеб! Этож круто! Макс разделения!! Или ты не читал корифеев форума?
Иди читай!!!

Добавлено через 5мин.:

чем больше отбор тем меньше концентрация и ТТ тут непричемdee, 21 Янв. 25, 12:19

а концентрация, она волшебством понижается-повышается? Или где?

Добавлено через 3мин.:

ты проектируешьdee, 21 Янв. 25, 12:33

тут почти никто, колонны не проектирует тут все, почьи, на них гонят.. И единственно что пытаемся анализировать..

можно и 96,6 гнать с ФЧ=0 и ТТ=0 если у тебя в кубе уже 96,6dee, 21 Янв. 25, 12:33

Гениально!! Долго проектировал эту прекрасную колонну?)

Или где?Maik2407, 21 Янв. 25, 12:49

Так понятно же - 48

рисуешь 10 ступенек, получаешь концентрацию на выходеdee, 21 Янв. 25, 12:33

Нахуа все это?
Какой смысл???

Maik2407, смысл в понимании происходящего и тема как раз так называется, число ТТ потом еще для очистки от примесей пригодится но это совсем другая история

И?Reriver, 21 Янв. 25, 12:46

Наверное надо сесть за стол, сало капустка, огурчик.. картинку посередке и балдеешь!! Можно и корешей позвать..

Добавлено через 4мин.:

болтовни на 16 лет.RDD, 21 Янв. 25, 12:59

так научи!! Кратко, четко, изложи свое понимание! Памятник тебе поставят..

Добавлено через 1мин.:

сало капустка, огурчик.Maik2407, 21 Янв. 25, 13:08

бульбочку забыл, сорян))

Ты сглотнул? Похорошело?)

Добавлено через 2мин.:

RDD, кстаьи, если ты все понял кратенько, может у тебя ьолее доходчиво получится, нам втолкуй, мне..

минимальное число флегмы это сколько спирта надо вернуть в дефе что бы сконденсировать воду из куба, теплоемокость воды 2250, теплоемкость спирта 660.dee, 21 Янв. 25, 11:18

Правильно

Янн, я уже давно шпорой не балуюсь

расчет отбора по температуре в кубе
по мере нагрева куба падает количество спирта в парах. понятно, что отбор надо уменьшать, вопрос насколько. берем табличные значения температура - жидкость - пар, считаем количество испаряемого спирта. если забрать весь спирт ректификации не получиться. строим график - зависимость количества спирта в паре от температуры, подбираем линию. линии отстает от график в начале и в конце и дает дополнительное увеличение ФЧ по краям - то, что надо. получается скорость отбора прямо пропорциональна разнице температуры куба и кипения воды 100С
спирт,мл/час = 168 ( 100 - температура куба)
количество спирта, которое можно отобрать зависит от ФЧ и подводимой мощности:
отбор,мл/час = мощность,кВт х 168 ( 100 - температура куба) / ( ФЧ + 1 )
или, в общем случае отбор = какой-то_коэффициент х ( 100 - температура куба )
т.е настроив ШИМ отбора один раз на устраивющее качество + скорость и запомнив температуру куба, для остальных температур ШИМ можно пересчитывать по разнице температур.

расчеты в экселевском файлике (исправлен 2020 03 27)
расчет отбора по температуре в кубе испр.3.xls
выглядит он вот так:

более подробно в теме [Снова о вечном. Всё о том же ФЧ]
начиная с сообщения [сообщение #13634526]dee, 19 Янв. 20, 18:34
