Автономная система охлаждения (водяная)

Узким местом тут радиатор быть не может.gws1, 16 Июля 23, 04:54

вода.
Т ОЖ на входе в радиатор 77
Т ОЖ в бачке после радиатора 66fus111, 07 Июля 23, 08:58

Вопросы есть?

День сурка. Радиатор расчитан работать на оборот охлаждающей 3 куба в час. А его зажали в 15 раз димротом. Кто виноват? Радиатор? Вот и получите 50 кВт разделить на 15 сколько получится?

Ну значит вариантов у ТС два. Либо димрот из нержгофры 20мм. сечением, либо КТ.

Либо второй радиатор в конденсаторе для полного сопряжения. Сокращаем насос и первый. И вуаля. Если нужно, городим вентиляционный канал.И по прогресии. Либо вынести например на чердак, как у Запала.
Всё можно решить индивидуально по месту. Только мозги включить.

Либо как я нарисовал:
[сообщение #13994924]
и не выносить мозг))

Dry Gin,
Гладко было на бумаге. Но забыли про овраги.
Не взлетит однозначно.

Виктрыч, посмотрим)

Радиатор расчитан работать на оборот охлаждающей 3 куба в час. А его зажали в 15 раз димротом.Виктрыч, 16 Июля 23, 10:19

и че ему, зажатому, мешает сдувать 4кВт вместо 50 ? ну упала температура внутри с 110 до 70, тепловой напор снизился с 80 до 40 но не в 15 же раз.

Ну не 50 кВт. Около. Ну не в 15. Рядом. Один фиг 50/15 = 3,33 квт на пальцах. А считать тепловой напор не серьезно в данной ситуации. Логика не справляется.

Собрались блин два теплотехника)) Смешно будет на вас посмотреть, когда моя схема сдует 10 кВт.

Конечно сдует, зимой при минус 40 😂

А вот ещё подкину грязи на пропеллер! Есть у меня теплообменник нагрева ГВС от газового котла, пластинчатый, обошёлся 500 рублей. Вот его вместо гидрострелки, два насосика- один через димрот и превый контур качать будет, второй, производительнее - через радиатор и второй контур...

gws1, ну если ты не находишь лучшего способа развоздушить радиатор чем установить еще один насос в систему то действуй.

gws1, вот я как раз такую систему себе неспеша собираю, с двумя полностью независимыми контурами. Но тут вопрос целеполагания. Я планирую разместить внешний контур стационарно на улице для круглогодичного использования, залить антифризом. А внутренний залить водой для хорошего теплосъёма с димрота.

А так, ради только чтоб согласовать авторадиатор с димротом - гораздо проще и дешевле сделать как я говорю.

и че ему, зажатому, мешает сдувать 4кВт вместо 50 ? ну упала температура внутри с 110 до 70, тепловой напор снизился с 80 до 40 но не в 15 же раз.dee, 16 Июля 23, 21:32

Совсем не факт что теплопередача линейно зависит от теплового напора. По крайней мере в нашем случае. Это имеет место быть в случае неподвижных сред, а у нас движение жидкости и вентилятор. Не говоря уже о том что 50 киловатт авторадиатор снимает на скорости порядка 100 км/ч, а сколько карлсон выдает? раза в три по моему меньше.

_Stepa, вот и найди факт как она зависит. Когда ты путаешь теплоотдачу и теплопередачу, а это школьная физика, очень много и долго надо объяснять. Так что захочешь - разберешься, нет - будешь как джинни. Пробелы в школьном образовании никак не мешают флудить на форуме.

_Stepa, вот и найди факт как она зависит. Когда ты путаешь теплоотдачу и теплопередачу, а это школьная физика, очень много и долго надо объяснять.dee, 18 Июля 23, 11:44

Чего-чего я путаю? Ну-ка с этого места поподробнее. Ты видимо думаешь что такой весь умный и образованный. Мне кажется ты даже осмыслить не в состоянии сложность задач термодинамики. Что б слегка охладить твой пыл, я дам тебе ссылку. https://www.isuct.ru/...rk/newmet/1.htm пробегись по ней будь добр, а потом расскажи нам что из там написанного ты понял. Слова знакомые хотя бы встретил.

Ну а если по ссылке не пойдешь, я цитату оттуда приведу

Согласно положений теории подобия конвективный теплообмен без изменения агрегатного состояния вещества в стационарных условиях может быть описан критериальным уравнением вида

Понял что нибудь, умник?

теплоотдачу и теплопередачу, а это школьнаяdee, 18 Июля 23, 11:44

Может до школьная? Детсадовская какая-то физика?
Я что-то не припоминаю таких характеристик..

Ребят, есть такая игрушка:
1) Насос кЕтайский погружной (60 Вт, заявлено 3000л/ч, на глаз явно меньше)
2) Кожухотруб 20 см
3) Радиатор (опять же кетайский, без громких заявлений по характеристикам)
4) Вентилятор (80 Вт, установлен как нагнетатель)
5) Ведро воды (30 л с начальной Т=15)

Вся эта фигня неплохо отработала ректификацию на 1,5 дюйма и 1,6 кВт, Т не поднималась выше 34.
Но вот сегодня попробовал потстил, и даже на 1,8 кВт пришлось бегать каждые три минуты менять воду на свежую.
Почитав, что у вас тут и 50 градусов - не критично, сильно смущаюсь задавать свой вопрос, так как я старался не допускать выше 35, но всё же. Имеет ли смысл докупить второй радиатор? Если да, то я так и не понял, как лучше его подключать, последовательно или параллельно...
Подмогните разобраться.

Понял что нибудь, умник?_Stepa, 18 Июля 23, 22:06

более чем, это для тебя там ого-го какая умная херь а для меня обычный текст теплотехнических расчетов, я по таким учебникам два курса учился, потом проект защищал, сейчас по таким формулам холодильники считаю. Так вот ты дал ссылку на расчет телпоотдачи а сообщением выше написал про теплопередачу

Совсем не факт что теплопередача линейно зависит от теплового напора_Stepa, 18 Июля 23, 00:48

так вот факт, и еще факт что ты в этом ничего не понимаешь, даже если тебя, как слепого котенка в молоко, носом в инфу потыкать

Я что-то не припоминаю таких характеристик..Maik2407, 18 Июля 23, 22:19

Я про что и пишу ..

Все предметы/Физика/8 класс/Тепловые явления/Виды теплопередачи
Источник: https://wika.tutoronline.ru/...-teploperedachi

Теплопередача — процесс в физике, который обуславливает передачу энергии тепла от одного горячего/теплого тела (твердого) к менее теплому/горячему (твердому телу).

Теплоотдача - конвективный обмен теплом между газом/жидкостью и поверхностью твердого тела.

Если немного почитать школьный курс то окажется что конвективная теплоотдача это Q = a*F*dT где a - коэффициент, F - площадь, dT - разница температур.

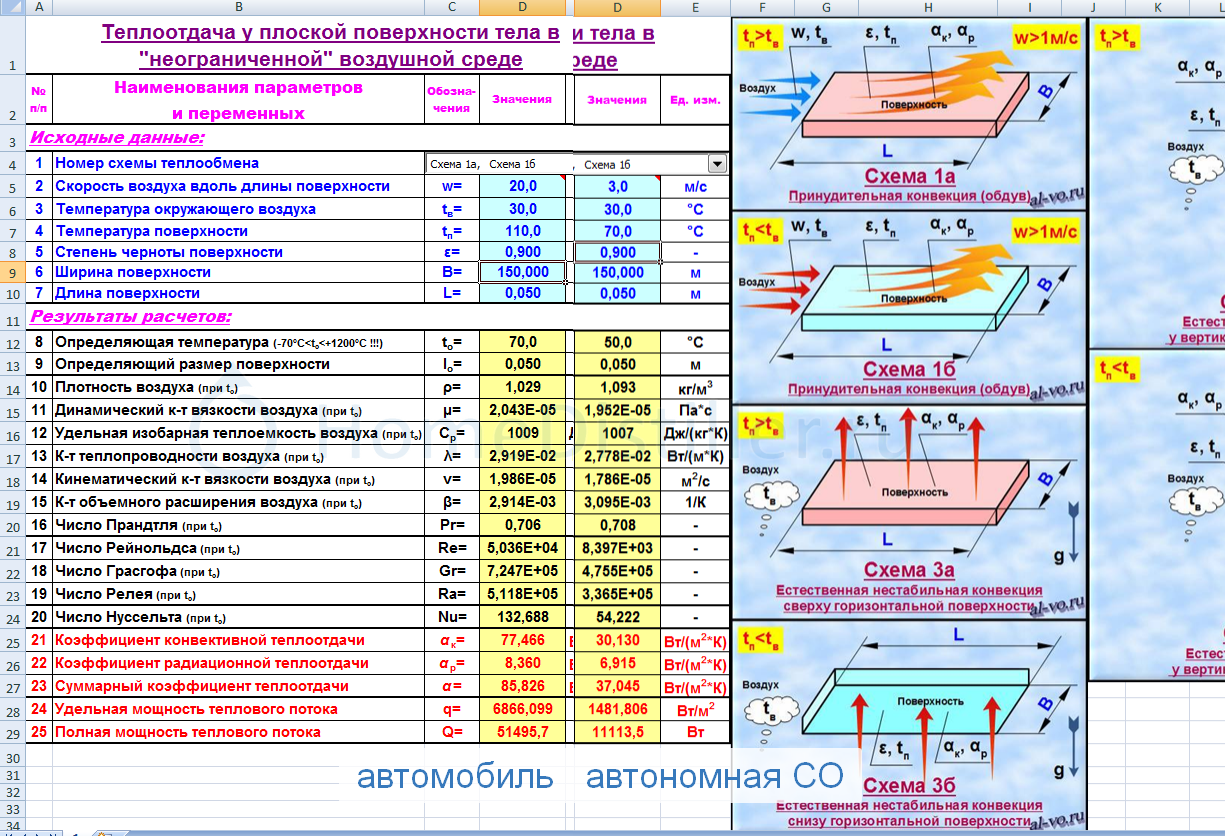

Ну а не школьный вот, два расчета радиатора площадью 7,5м.кв при температуре 110 и 70 градусов, скорости воздуха 20м/с и 3 м/с
