Куб с пароводяной рубашкой

ещё раз к теме карманов

SedoY, классная лягушка.))))

Купил котел полевой кухни с масляной рубашкой на 50 литров. Теперь думаю как правильно в ПВК переделать.Какие будут советы, какие ошибки стоит избегать. Первые комменты будут прочитать всю ветку. С этим я согласен, нужно прочитать и переосмыслить, но сейчас нет этого времени и возможности для этого. Котел в пути и по приезду нужно дать ТЗ сварному. Вполне осознаю что нужно самому сделать выбор, но в данный момент нуждаюсь в помощи.

Купил котел полевой кухни с масляной рубашкой на 50 литров. Теперь думаю как правильно в ПВК переделать.Какие будут советы, какие ошибки стоит избегать. Первые комменты будут прочитать всю ветку. С этим я согласен, нужно прочитать и переосмыслить, но сейчас нет этого времени и возможности для этого. Котел в пути и по приезду нужно дать ТЗ сварному. Вполне осознаю что нужно самому сделать выбор, но в данный момент нуждаюсь в помощи.bsgart, 19 Окт. 16, 21:41

Не кипишуй раньше времени)Сфокаешь опишешь тогда, и советы получишь.

bsgart, в поиске " куб из военного котла с масляной рубашкой" короткая тема переделка с фото. Ну и 200 страниц этой темы прочитать нужно





Я ртом дул 10 тонн на метр. Так что херня. А по телеку показывали мужика, он колесо пустое до 2х очков ртом надул.Бухариков, 04 Окт. 16, 18:43

допустим давление 10 тонн на квадратный метр (одно очко),
тогда чтобы оказать такое давление на 0,5 квадратных метра нужно давить(дуть ртом) с силой 5 тонн (5/0,5=10 тонн)
а чтобы оказать такое давление на 0,000025 квадратных метра (это соответствует площади 5х5 мм) нужно давить(дуть) с силой 0,00025 тонн (это соответствует 250 граммам) (0,00025/0,000025=10 тонн)

так что если "задуть ртом" 10 тонн на кв. метр, не стоит считать себя Гераклом, все дело в площади на которую оказывается давление. Поэтому в промышленности трубы высокого давления делают как можно меньшего диаметра, чтобы не разорвало.

Но испарительный куб (или рубашка куба) имеет боковую площадь как раз 1-2 метра квадратных, соответственно если стенки куба плоские (тут меня правильно поправили), то такую стенку будет выносить с силой порядка 20 тонн. Если стенки куба цилиндрические, то дно также плоское.

Нисколько не сомневаюсь, что рубашку куба можно сделать чтобы выдерживало. Я только к тому, что при 2 очках действует НЕСЛАБАЯ нагрузка (на 1-2 квадратных метра). Емкости избыточного давления вообще то в промышленности согласно регламенту подлежат периодической проверки и контролю (ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ ПБ 03-576-03). А в домашних условиях сомневаюсь в такой возможности, также как и сомневаюсь в качестве изготовления.

Не делай ПВК, слишком опасно.
Дунул с водой 4,5 очка, потом под 3 очка стояло ночь.
Думаю 7 спокойно выдержит...
Зы сварщик вырезал серединку из кеги, сворачивал из 3мм листа цилиндр, приваривал к оставшимся торцам и дул туда 12 очков.
Когда я ему сказал про свои давления он рассмеялся.

Не делай ПВК, слишком опасно.  Дунул с водой 4,5 очка, потом под 3 очка стояло ночь.
Думаю 7 спокойно выдержит...deen, 23 Окт. 16, 17:52

при работе ПВК в рубашке рабочее давление = 0,02МРа
где опасность?

Дунул с водой 4,5 очка, потом под 3 очка стояло ночь.
Думаю 7 спокойно выдержит...
Зы сварщик вырезал серединку из кеги, сворачивал из 3мм листа цилиндр, приваривал к оставшимся торцам и дул туда 12 очков.
Когда я ему сказал про свои давления он рассмеялся.deen, 23 Окт. 16, 14:52

про 12 очков - не верю
про "выдержит 7очков" - тоже не верю... и рекомендую застроваться по-дороже, перед таким испытанием ))

У меня только под конец перегонки давление поднялось до 0,3 кг. А так всю перегонку без давления,если воздух не забыть выпустить

если воздух не забыть выпуститьDJanwm, 27 Окт. 16, 17:03

А если забыть?
Все должно быть на дурака рассчитано. Я раз в делах завертелся, пришел, а на манометре 2 МПа. Прикольно было пар сдувать с него. Можно хороший хамам устроить)))))

DJanwm, такая же хрень,вчера только гнал,0,2 и не больше.

alk0m, так для этого ППК должен стоять, я ставлю обычный предохранительный клапан на 1,5 кг

А в режиме автоклава у вас сколько?

А что опасного в испытаниях на предельное давление, если опрессуется водой?

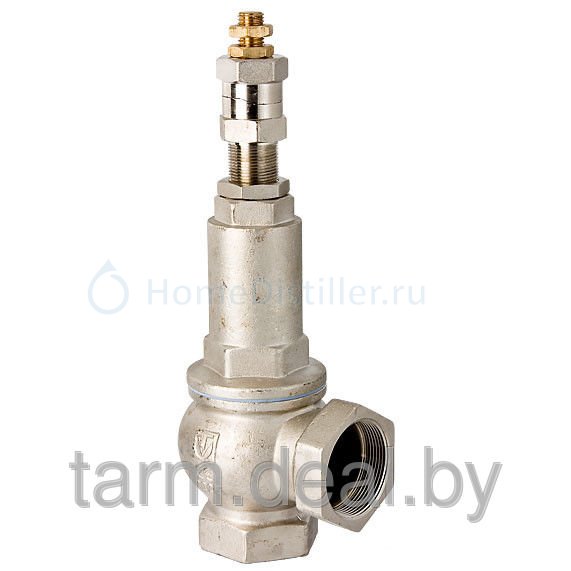

DJanwm, Стоит валтековский регулируемый клапан. Что то залипло видимо(((

я так и не смог валтековский пред. клапан настроить. конструкция говно полное.

mr.ptec, Конструкция может и не плохая, но достаточно точно его настроить сложно.
Проще простой клапан на полтора очка купить.

alk0m, вот и я про тоже. фейковый девайс.

deen, в режиме автоклава не использую. Не, ну испытывать водой нужно,тут спору нет. Гидроиспытания сосудов,работающих под давлением никто не отменял;-)

Не забывайте господа, при использовании аппарата как автоклав, нужна не столько прочная рубашка, сколько широкий люк держащий давление.
Заводской люк около 20000 рублей будет стоить. От скороварок мало подходит, у них максимальное давление 0.6-0.8 бара, для клавирования нужно минимум 1 бар рабочий, лучше 2.
