Куб с пароводяной рубашкой

А именно 15мм.рт.ст,примерно при таком разряжении замирает стрелка вакуметра при откачке из вакуумной камеры, так как вода есть внутри всегда. И держится пока вся вода не вылетит.
Баловался, воду в стакане вакуумом замораживал, кипит, пока в лед не превратится.

кипит, пока в лед не превратится.deen, 12 Окт. 16, 22:36

Это что то новое.

Ничего нового, закон сохранения энергии - удельная теплота парообразования отнимает тепло у воды, снижая ее температуру, притока-то энергии к стакану нет. Ставишь кипяток в камеру, откачиваешь и смотришь на вакуметр - стало 15 мм рт ст, значит в бокале 20 градусов.
При каком вакууме лед не помню, если интересно, глянь таблицу насыщенных паров воды.

Действительно может замерзать.

http://chem21.info/tabs/266571/

Жил отважный капитан
Он объездил много стран
.......................

deen, для вку может и ненужен, в нем хоть гранату взорви, только круглее станет))), а в тех что не из "танковой брони" - ставить нужно

Добавлено через 3мин.:

А вот про то, что лучше располагать так, что-бы в нем (обратном клапане) конденсат не скапливался (не вниз, а вверх) - полезная мелочь. Вариант залипания "на сухую" ниже.

Фото не прикрепляется

Добавлено через 2мин.:

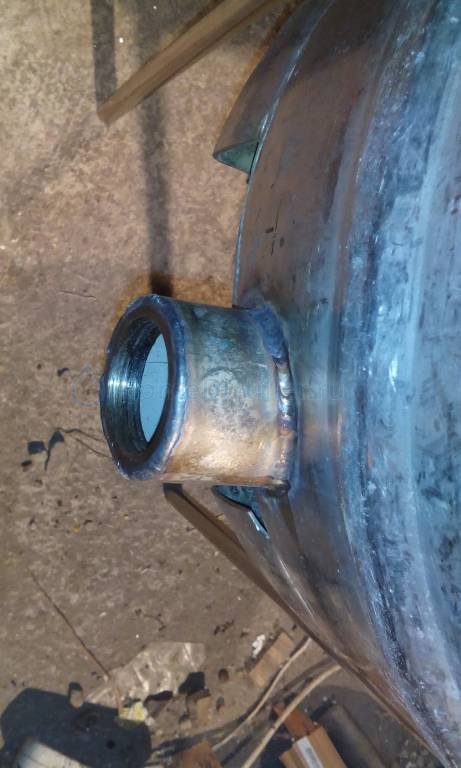

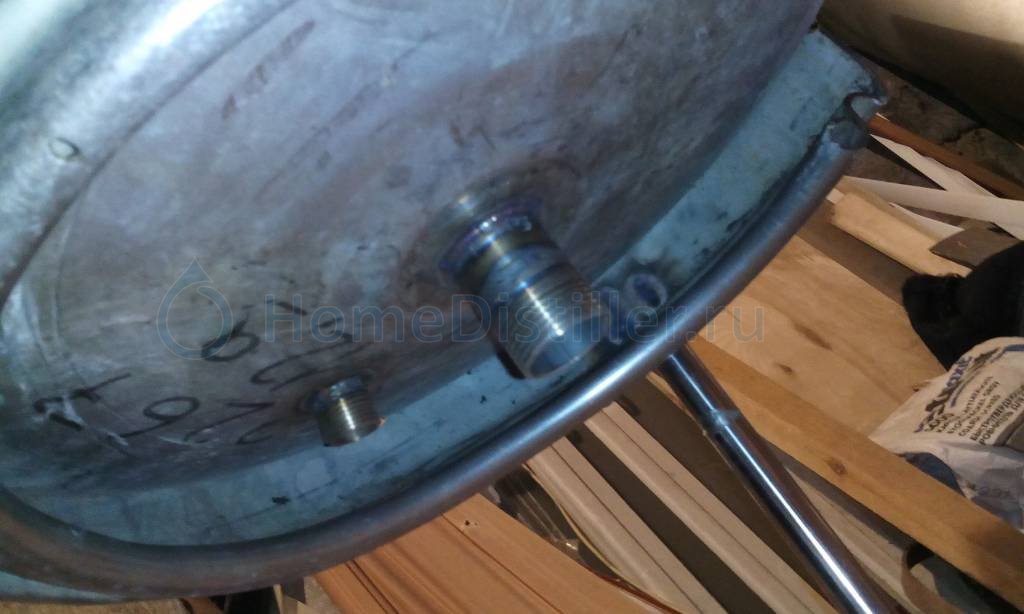

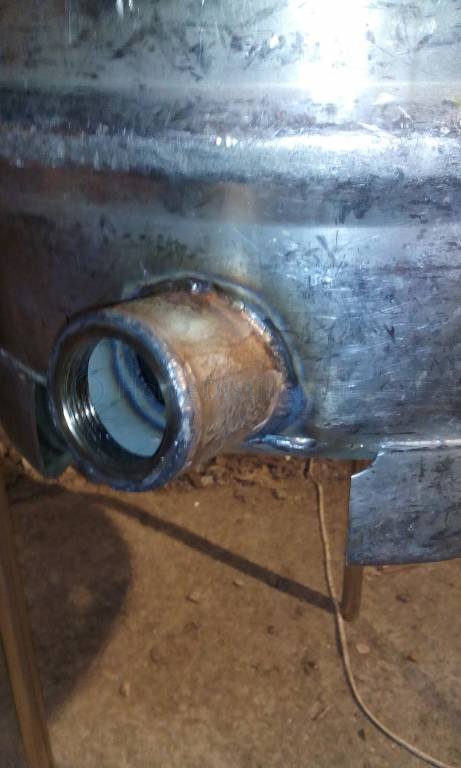

Всем привет. Решил и я внести свою лепту в строительство ПВК. Вот уж 2 котел собираю. Придумал как встраивать муфту под аристоновский ТЭН (хотя может так кто и реализовывал,я не видео): 57 трубу режу под углом, таким образом происходит смещение тэна в сторону. Слив из куба у меня из дюймовой трубы,прямо по центру. Котел на высоких ножках, удобно в ведро сливать. Горловина из 159 трубы, крышка из листовой нержавейки (куда дешевле скороварки). А так все как у всех

Добавлено через 1мин.:

Всем привет. Решил и я внести свою лепту в строительство ПВК. Вот уж 2 котел собираю. Придумал как встраивать муфту под аристоновский ТЭН (хотя может так кто и реализовывал,я не видео): 57 трубу режу под углом, таким образом происходит смещение тэна в сторону. Слив из куба у меня из дюймовой трубы,прямо по центру. Котел на высоких ножках, удобно в ведро сливать. Горловина из 159 трубы, крышка из листовой нержавейки (куда дешевле скороварки)

DJanwm, сделай фото люка более подробное, любопытная технология. Подробнее раскорой.
Ну а про встраивание ТЭНб , а почему бы не карман? - меньший объем рубашки, меньше воды на старте нужно греть.

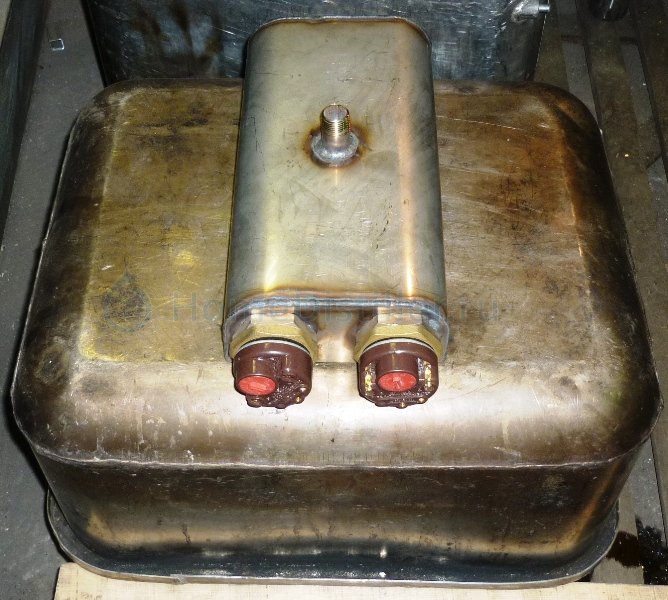

карман :



Добавлено через 12мин.:

Далее, скороварки конечно штука дорогая, но есть аметовские кастрюли с диаметром 18см, 20см, металл тот же , 0,8мм, сваривается хорошо, ценник в районе тысячи, дно остается на сковородку блинную сделать)))

это просто вид люка из кастрюли, как вариант.
Ну и очень сомнительное удобство в использовании идеи подключения дистилятора на крышке люка,
Удобнее когда люк просто люк. Как говорится кесарю кесарево.

SedoY, А что за Аметовские кастрюли, можно ссылочку в студию. И чем уплотнять и как крышку фиксировать?

alk0m, беру в посудоцентре, на сайте их почему то не нашел. видимо друзья китайцы опять отличаются...
герметизация - лента из вспененного силикона на силикон приклеенная. на кастрюле и на крышке отбортовки прям почти как надо для люка )))) видимо проектировщик как будто специально затеял заготовки для люков делать

завтра постараюсь фоток сделать и выложить, а то нашел старую, с недоделанным узлом

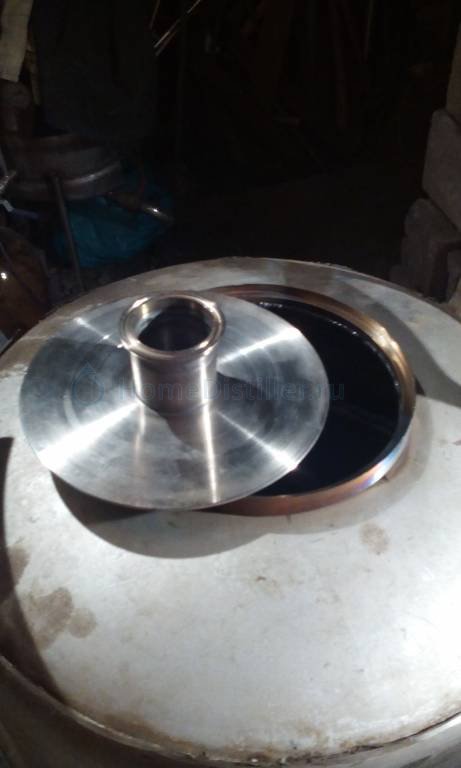

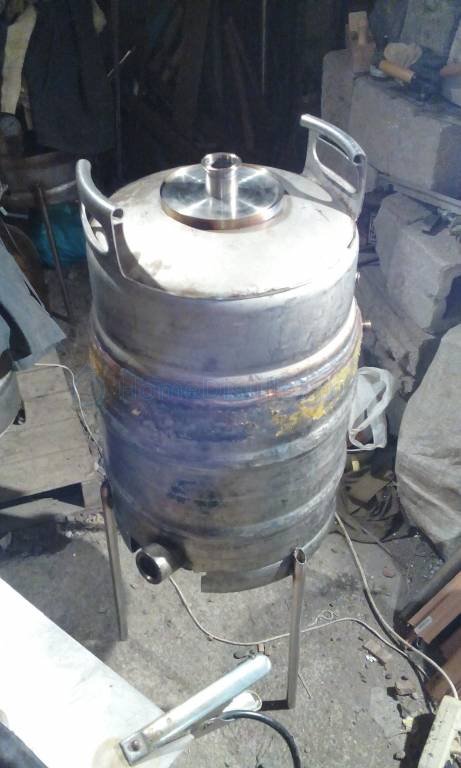

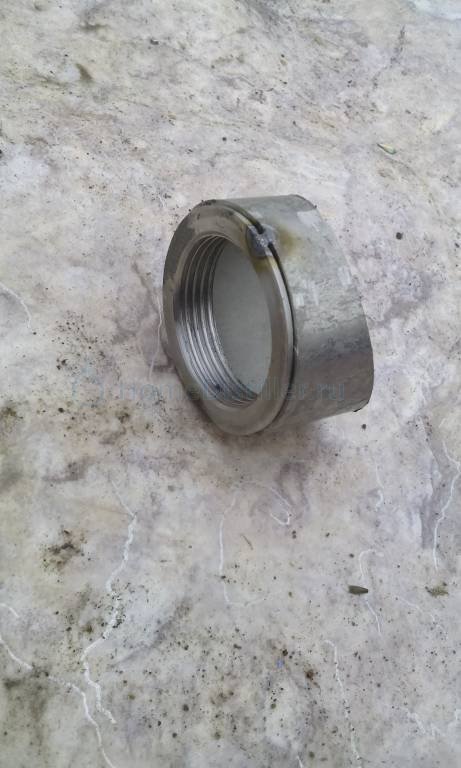

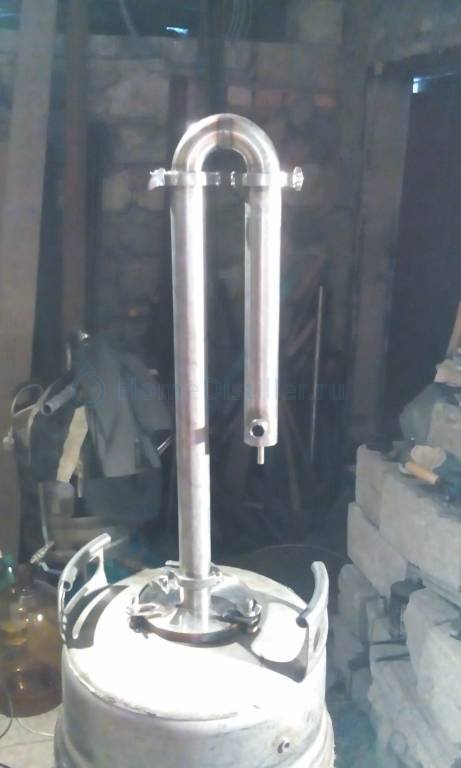

Сегодня люк доделал. Ну и дистиллятор заодно. Фото в студию. Куда там в кег карман ставить? Я видел тут,кто то мастерил с карманом,это трудоемко. Проще кусок трубы под углом отрезать, сделать в рубашке отверстие на 50 мм китайским сверлом с твердосплавными пластинками(классные штуки,миллиметровку режут на ура), а потом просто трубы вертиш,выбирая позицию,когда тэн не задевает днища кег.

Добавлено через 23мин.:

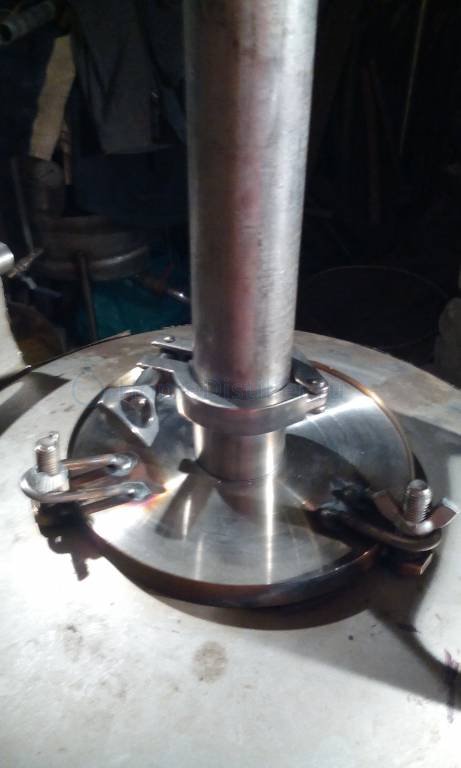

SedoY, кастрюля интересный вариант,надо поискать. Я на работе крышки делаю (есть время, нержавка),поэтому мне с люком дешевле выходит, трубу на 250 или 300 достану,будет больше люк. Ну а насчет крепления дистиллятор на крыше: у меня крышка не откидная, тремя барашками прижимается,снимается вместе с дистиллятором, мне удобно. А конструкция люка простая, делается в трубе по внутреннему диаметру проточка под крышка, привариваются болты, проушины и проточка заливается санитарным силиконом, держит хорошо, плотно.
Кстати тоже 2 бака от стиралки прикупил, хочу их соединить и сделать варочник литров на 80

Для строителей ПВК/дистиляторов/другой нашей полезной продукции , вот ЗДЕСЬ продают обрезки не дорого имхо.

Уважением.

Если не правильно разместил,то подскажите где будет уместнее.

СЭМагонщик, продают, в основном 430ю,и не разбежишься, только франкенштейнов строить из кусков)

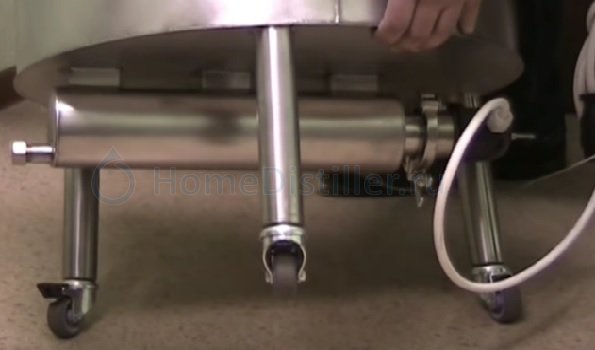

Товарищи строители ПВК , почему до сих пор никто не использует такую систему установки ТэНа. На мой взгляд просто,удобно и тен легко меняется,обьем рубашки уменьшается. Если заблуждаюсь поправте.

WanhaKettu, Эта схема не имеет ни какого преимущества перед используемыми сдесь.
Так же эта схема больше по габаритам, и не проще, не дешевле в исполнении.

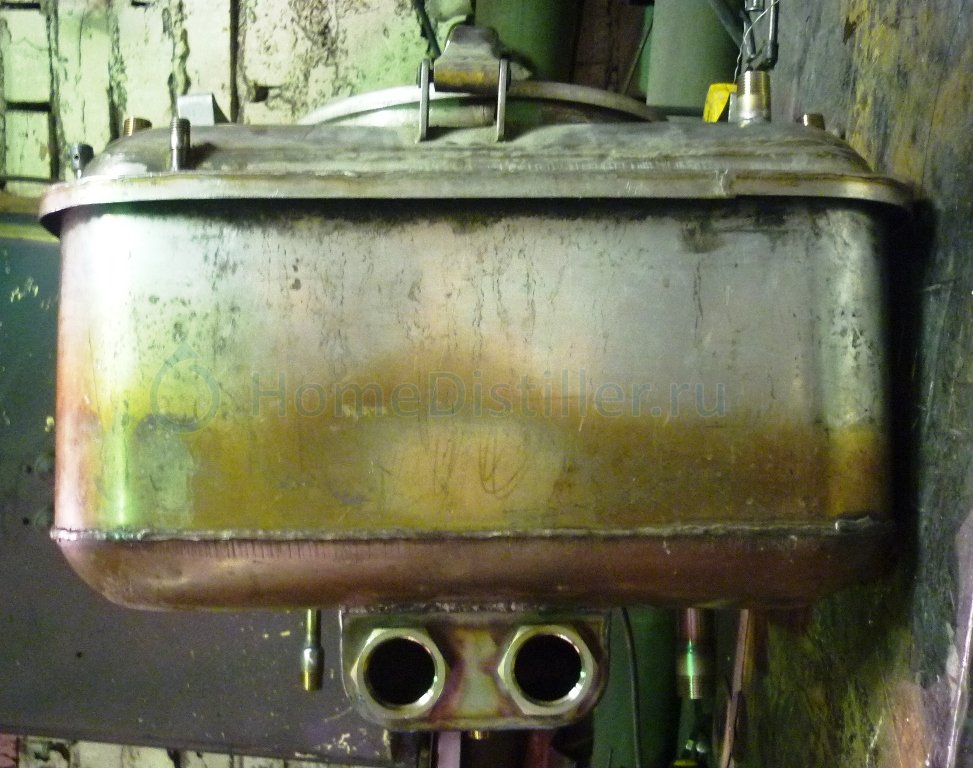

WanhaKettu, по сути вот наверное оптимальная схема. По крайней мере для сварных. Варить такое думаю проще)), а меняется ТЭН в случае необходимости так же легко как и на твоей схеме
[сообщение #12825224]

Да,карман под ТЭН интересная тема. Под плоское днище ПВК себе такой сделаю, а вот под в кегу карман не рационально ставить.

WanhaKettu, трудоемко - раз, сообщение с рубашкой через трубки ухудшено - два (там и пар должен ходить и конденсат стекать)
ну и варить - приноравливатся - не есть гуд, технологичности маловато. все это уже указанно выше, я лишь подтверждаю.

Я как у Седого карман забубеню
