Куб с пароводяной рубашкой

По цене:mr.ptec, 29 Сент. 16, 21:32

Дёшево там у вас листы 430й.

Но, лучше делать из нормальной 304, или 316. У нас 316 нержа 1,5 - 6 тыр, 2 - 8 тыр.

svarnoy, Объём я хочу такой какой получится от загибания листа в цилиндр. Вроде порядка 350 литров должно получиться. И ещё такой вопрос - сколько килловат нужно подать в такой танк чтобы не ждать закипания сутки. Если мой ПВК на 80 литров с 6кВт закипает примерно за час (суммарно вместе с рубашкой), то 350 литров закипит примерно за 4.5 часов.

Дёшево там у вас листы 430й.Финист, 29 Сент. 16, 21:46

430 ? а чем этот сорт хуже? По мне так лишь бы не ржавела.

430 ? а чем этот сорт хуже? По мне так лишь бы не ржавела.mr.ptec, 29 Сент. 16, 21:56

частично ржавеет, и хрупковата( варить с проплавом надо)

частично ржавеет, и хрупковата( варить с проплавом надо)Jollier, 29 Сент. 16, 22:02

понятно. спасибо. Кстати с днюхой тебя железный дровосек!

какой получится от загибания листа в цилиндрmr.ptec, 29 Сент. 16, 21:56

Набей в гугле: объём цилиндра калькулятор. На другой вкладке: длина окружност калькулятор. и сиди выщитывай.

Набей в гугле: объём цилиндра калькулятор. На другой вкладке: длина окружност калькулятор. и сиди выщитывай.svarnoy, 29 Сент. 16, 22:07

это понятно, просто я подумал что кто-то уже делал ПВК из трёх листов нержавейки и соответственно поделиться опытом захочет.

mr.ptec, 309литров

частично ржавеет, и хрупковата( варить с проплавом надо)Jollier, 29 Сент. 16, 22:02

если наберусь храбрости варить такую конструкцию то нужно отдельно сварить два цилиндра, один будет внутренней колбой ПВК, второй - наружной. После этого вставить один в другой с заранее установленными проставками для обеспечения зазора рубашки.
Сварить цилиндры, на мой взгляд, наверное нужно с на хлёстом стенок, т.е. получится два шва. ИМХО. будет надёжнее.

Как считаете 1мм. листа хватит по прочности чтобы ПВК не сложился ?

а чем этот сорт хуже?mr.ptec, 29 Сент. 16, 21:56

У меня термопот взорвался при давлении немного выше 2,5 бар из 1,5 мм 430 нержи. Лист как плазморезом разрезало. Хрупкая.


Добавлено через 2мин.:

Объём я хочу такой какой получится от загибания листа в цилиндр.mr.ptec, 29 Сент. 16, 21:56

330 литров будет объём. Я делал такой. 3х листов не хватит на полноценный ПВК. Если рубашку на половину, то хватит.

Добавлено через 2мин.:

Как считаете 1мм. листа хватит по прочности чтобы ПВК не сложился ?mr.ptec, 29 Сент. 16, 22:28

Если ты не сварщик нержавейки по основной профессии, то делай стенки минимум 1,5, дно и крышка 2 мм.

430 ? а чем этот сорт хуже? По мне так лишь бы не ржавелаmr.ptec, 30 Сент. 16, 00:56

я настоятельно не рекомендую делать большую кастрюля из этой стали: сталь - печки делать, а не котлы )))
да и варить надо и навыки и присадочный металл - не простую 308L - герметичности сложно добится.
используй традиционную AISI304.

mr.ptec, хочешь сэкономить ищи айси 201.

Понял для себя что 430-аЯ нержевайка для бань в качестве экранов только.

одна атмосфера равна 101325 Па, или Н/метр квадратный
то есть на один квадратный метр давит 101,3 кН или 10 тонн

если 2 атм избыточного давления, то на кв метр давит порядка 20 тонн

у меня все было готово к сварке, но когда посчитал про 20 тонн, что-то энтузиазму поубавилось
это надо вокруг бака ходить и думать не треснет ли шов сварочный и не пропилит ли струей пара.

я не в теме, но не гневайтесь, просто увидел, написал как было.

MXL, Если стенки куба плоские, то совершенно верно.
Если куб цилиндр, то там работает эта сила на растяжение, что не так страшно. промышленные водонакопительные цилиндрические баки сделаны из 1 или 0.8мм листа, держат штатно 7 атмосфер, или 70 тонн.

если 2 атм избыточного давления, то на кв метр давит порядка 20 тоннMXL, 02 Окт. 16, 19:22

Я ртом дул 10 тонн на метр. Так что херня. А по телеку показывали мужика, он колесо пустое до 2х очков ртом надул.

у меня ртом 0.2 - 0.3 кгс/см2 получается не особо напрягаясь.

MXL, и у водонакопительных баков, да и вообще сосудов рассчитанных на давление стоит обратить пристальное внимание на то как "дны" сделанные, типа "как у ведра" не проканает.

309литровJollier, 29 Сент. 16, 22:15

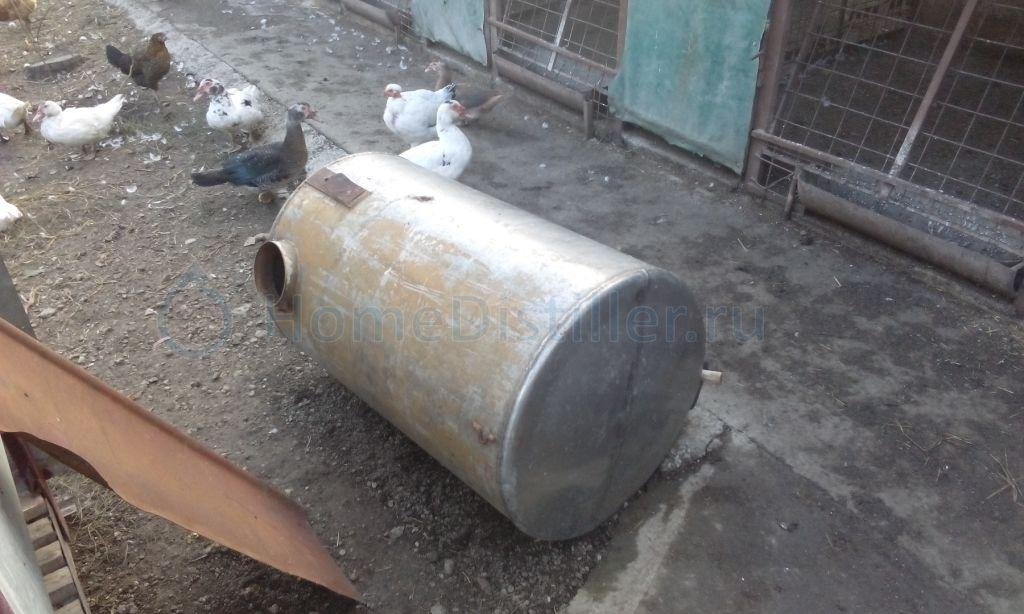

У тещи валяется советская бочка, тоже литров 300, пойдет ли для этих целей?

У тещи валяется советская бочка, тоже литров 300, пойдет ли для этих целей?Труно, 05 Окт. 16, 10:18

А да теща! Молодец!

У тещи валяется советская бочка, тоже литров 300, пойдет ли для этих целей?Труно, 05 Окт. 16, 10:18

если с умом делать все пойдет. теща может заметить))
