Куб с пароводяной рубашкой

Труно, если сварщик умелый, ддва по 150 может выйти.
С другой, невидимой стороны дно тоже есть? На вид напоминает элипсоидносферическое, или это просто фото не удачного ракурса?!

если сварщик умелыйSedoY, 05 Окт. 16, 19:53

У сварщика там роль последняя и самая маленькая. Монтажник нужен умелый.

Рубашку этому баку из листа 1.5 и получится зачётный ПВК.

svarnoy, это как так? Я вот сващик и руковожу помощником монтажником - все получается изумительно - это про результат работы. А вот наоборот, когда монтажник не сварщик руководил сварщиком - бывали маленькие ньюансы)))))
И совсем обалденно когда оба сварщики (натаскиваю в умениях товарища дабы исключить разногласия).

SedoY, Каждый должен заниматься своим делом.
Монтажник читает чертёж, подготавливает, режет, катает, зачищает. Сварщик прихватывает и производит окончательную сварку.
Использовать одного сварщика на всё не рационально.
Не путать монтажника и подсобника.

мой сварной не отличает дефлегматор от прямоточника. но что такое  п.водяной котел теперь знает)) я ему собираю показываю, как должно выглядеть, потом прихватываем. бывает потом режем, и снова прихватываем))

бывает потом режем, и снова прихватываем))Jollier, 06 Окт. 16, 23:35

За такое и партбилет на стол положить можно))))))

Каждый должен заниматься своим деломsvarnoy, 06 Окт. 16, 23:22

Спасибо Роме покажу))))

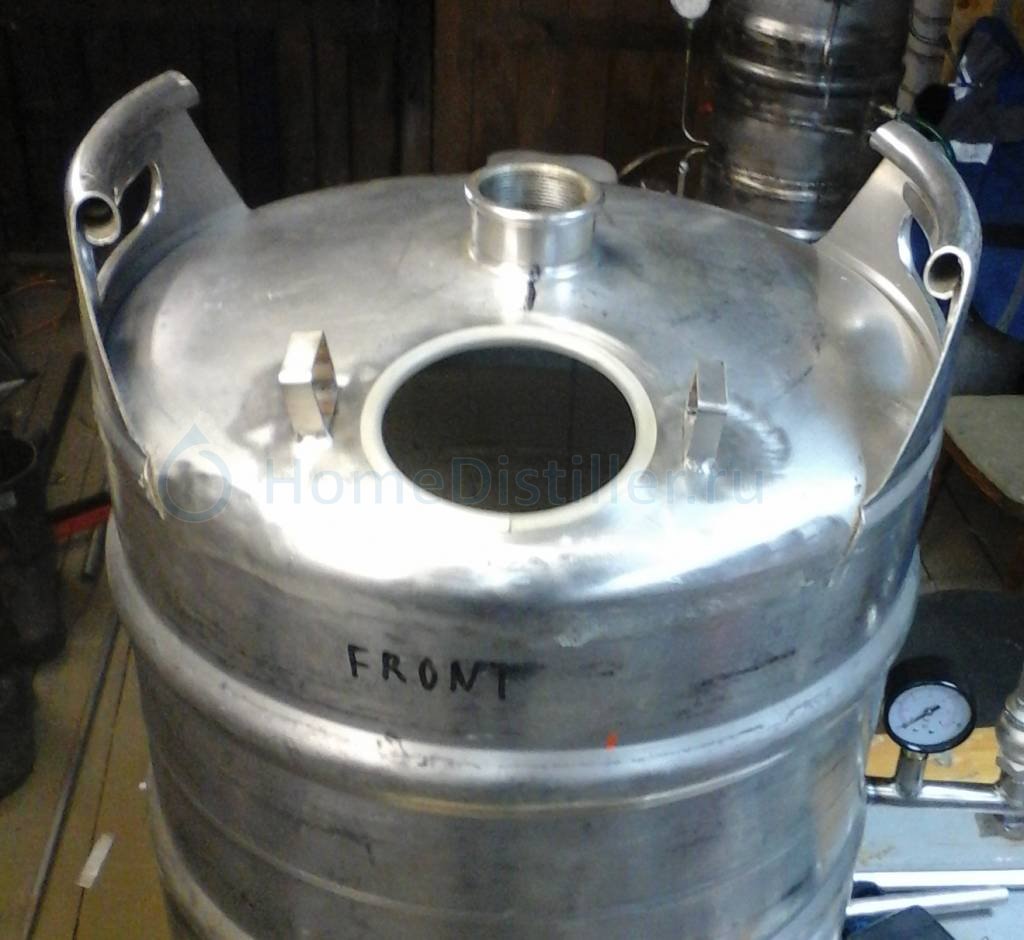

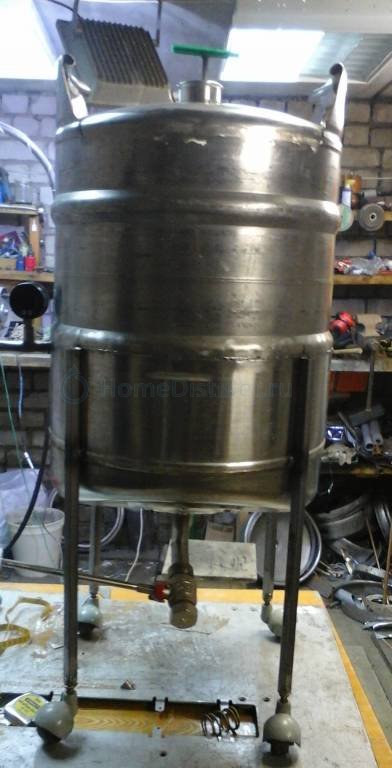

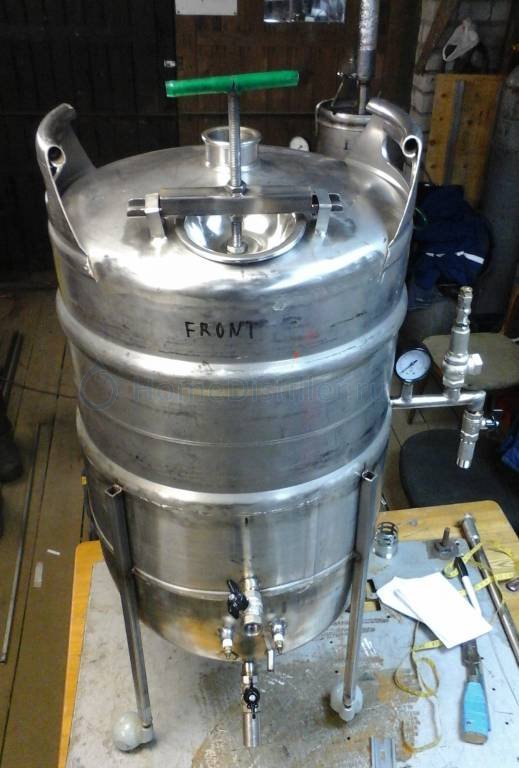

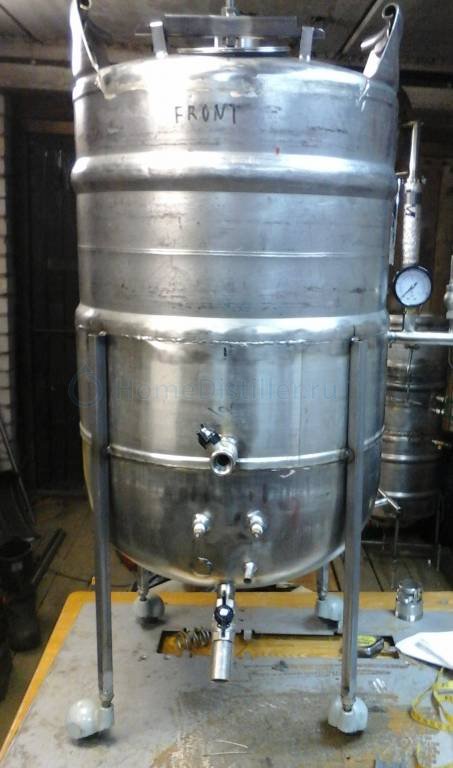

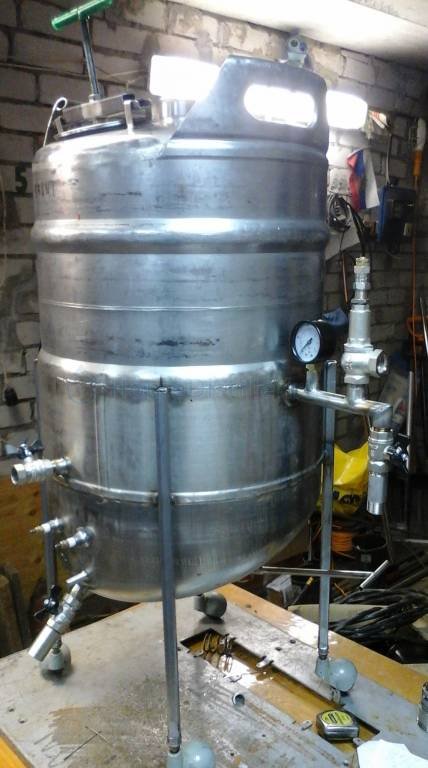

привет частной компании. Малышок-крепышок для зерновых из кеги EURO и бака от стир. машины в качестве водяной рубашки. ТЭН 3кВт. Лючок с верхним расположением d100мм. Ипытания планирую на следующей неделе.

Все аккуратно и симпатично, но высота рубашки 1/3 от куба это не серьезно, слишко мала площадь теплопередачи - при нагреве каша может пригарать (уплотнять или карамелизоваться можно назвать как угодно ибо это не совсем пригар), и при охлаждении высоты слишком мало. Если не ошибаюсь то тэн тоже приварен, для себя я бы так делать не стал - не практично. Отличный ход по люку и миске - зачет!

Добавлено через 2мин.:

mr.ptec,
Извиняй ник прочитал уже после написанного, все твои доводы читал о тэне ))))

mr.ptec, мне нравится, очень эстетично. некоторые тут таких тарантулов лепили))

от профи похвала дорогого стоит)). спасибо.
Да ТЭН вварен ну нет смыслы его на гайки крутить когда ТиГ под рукой)) Сгорит он только если воду в рубашке прозевать. а сгорит так муфту аристоновскую вварить можно. Лючок вот таким макаром весьма перспективненько однако... и дешего)

mr.ptec,
Отпишись только по варке пожалуйста (заваривание зерна и перегонка браги) будит ли пригар и как будет остывать при такой рубашке это реально ценная информация.

14Znoj88, отпишусь. видео какое ни будь сниму. Насчёт охлаждения - а не проще просто налить в рубашку хол. воды и оставить до утра остывать? Чем куча шлангов под ногами путаться будет.

mr.ptec,
Насколько знаю быстрое охлаждение предпочтительнее так, как меньше вероятность заражения браги и при длительном остывании к примеру сваренного пива тоже какие то негативные процессы идут сказывающиеся толи на вкусе толи на брожении

, да и по законам физики не высокая рубашка охладит низ куба а все что выше будет само остывать (и этот момент перекрывает путь к утеплению котла) к тому же воды рубашки хватит что бы снять лишь немного температуры. В общем теория теорией, а на практике всплывают свои моменты, надеюсь что все же ты будешь доволен работой своего пвк.

14Znoj88, предположим я сделаю рубашку для охлаждения но это не гарантирует быстрого остывания БЕЗ мешалки! А если открыть люк и миксером перемешивать затор заразу какую ни будь занести можно. т.е на мой взгляд рубашка охлаждения без мешалки считай что её и нет вовсе!
Скоро зима, для охлаждения затора катим его на балкон.  При -15 очень шустро остынет.
И потом, сварочный момент так сказать, при сварке рубашки внутри рабочей колбы ПВК образуется окалина которую не так просто убрать.

при сварке рубашки внутри рабочей колбы ПВК образуется окалина которую не так просто убрать.mr.ptec, 07 Окт. 16, 14:47

видимо так следует понимать: "при приваривании рубашки..." так поставь человека обратный поддув аргоном осуществлять, прям на то место которое прям сейчас варится - пусть дует. литров 5-10 чтобы поток был

Добавлено через 1мин.:

или колбу аргоном заполни, но дуть обычно дешевле выходит

видимо так следует понимать: "при приваривании рубашки..." так поставь человека обратный поддув аргоном осуществлять, прям на то место которое прям сейчас варится - пусть дует. литров 5-10 чтобы поток был, или колбу аргоном заполни, но дуть обычно дешевле выходитSedoY, 07 Окт. 16, 11:50

В следующий раз обязательно попробую обратный поддув шва при сварке. А если поддув делать, окалины с обратной стороны не будет? Шов будет такой же ровный как со стороны электрода?

mr.ptec, ну потренируйся немного, все же само собой не факт что получится, обратную сторону шва контролировать, это не с бухтыбарахты приходит. Ежей не будет, волны могут быть - расплавленный металл все-таки течет.
По проще будет подкладку положить на то место, где будет проводится сварка, плотно прижать, но заполнять аргоном тогда стоит весь бак.
А вот если другой случай: сваривать две кромки да с зазором 1-2мм, заполняя присадочным металлом - подкладная пластина (чистая) из меди творит чудо, но опять же умения и практика нужны.

Добавлено через 49мин.:

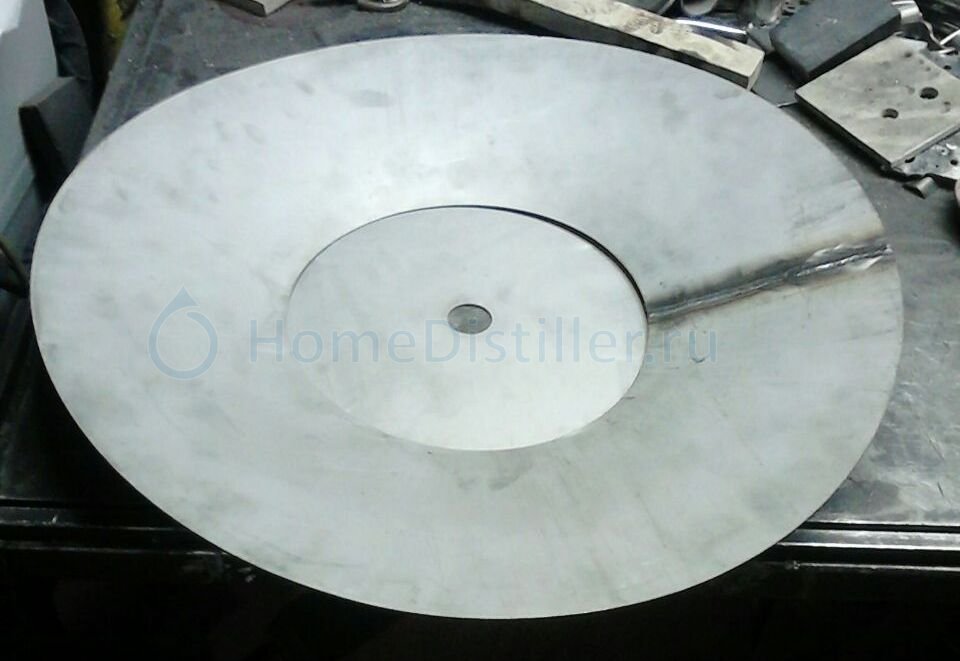

- усечённый конус
дно рубашки для ПВК из бочки 200 литров, которая типа кега, минимизирую буферный объем.

А если открыть люк и миксером перемешивать затор заразу какую ни будь занести можно.mr.ptec, 07 Окт. 16, 11:47

Если охладить быстро даже с миксером и внести разброженные дрожжи то они быстренько расплодятся не давая заразе шанса.

сделай - не пожалеешь!
особенно раздельная как у тебя это будет очень отличноkiliwin, 07 Окт. 16, 15:58

Хоть убей не вижу плюсов отдельной рубашки, если сразу не сделал и потом допиливая ПВК смонтировал - ладно, лучше чем без нее, но делать специально две - слишком много минусов в моем понимании.

Понятное дело что у mr.ptec, уже готов ПВК и я искренне надеюсь что работать с ним окажется удобно и не выявится подводных камней, но для себя любимого я бы не решился реализовывать данную конструкцию (слишком много вопросов в которых не уверен), хотя и тот ПВК что я сварил делая вторую версию многое бы поменял, несмотря что в принципе все устраивает и новый варганить не собираюсь.

А вот если другой случай: сваривать две кромки да с зазором 1-2мм, заполняя присадочным металлом - подкладная пластина из меди творит чудо, но опять же умения и практика нужны.SedoY, 07 Окт. 16, 17:25

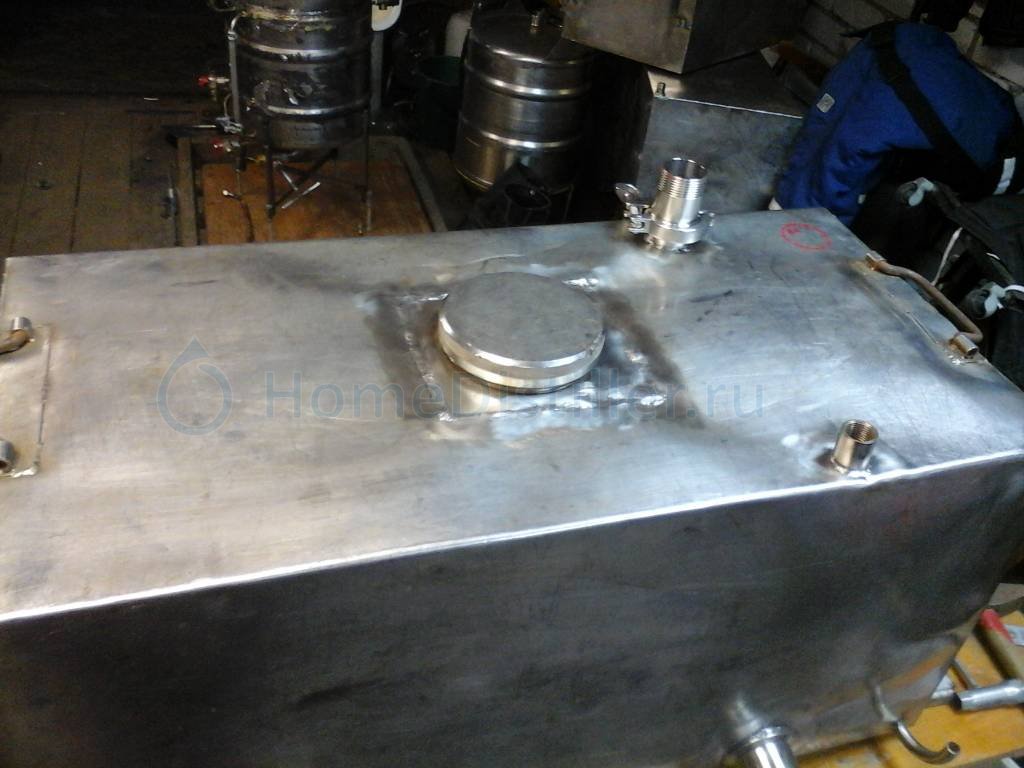

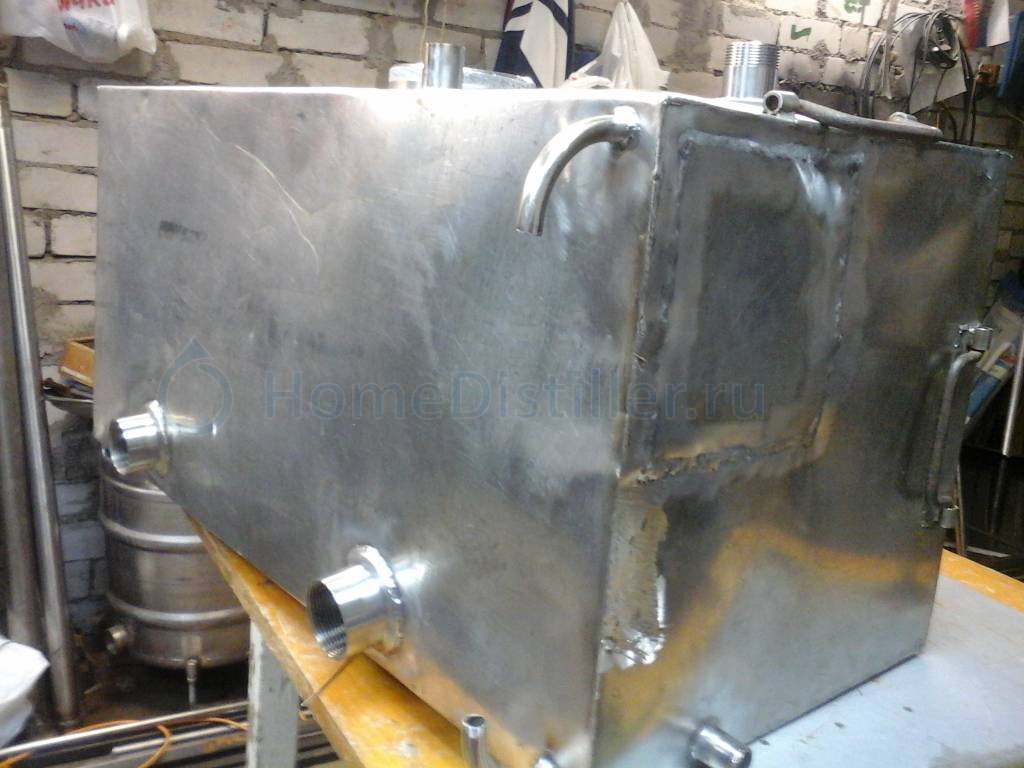

вот это я умею делать весьма неплохо) и без подкладной пластина, "не весу". ..На фото чел притащил бак 100 литров прямоугольный я  ему в том числе горловину переносил с торца на бочину. Задача усложнялась тем что металл тонкий у бака "играет" от надавливания рукой.  Вот в этих заплатках щели до 3мм были.


Добавлено через 3мин.:

Если охладить быстро даже с миксером и внести разброженные дрожжи то они быстренько расплодятся не давая заразе шанса.14Znoj88, 07 Окт. 16, 18:57

скорее всего ты прав. у меня мало опыта по муке, зерновым.

Хоть убей не вижу плюсов отдельной рубашки, если сразу не сделал и потом допиливая ПВК смонтировал - ладно, лучше чем без нее, но делать специально две - слишком много минусов в моем понимании.14Znoj88, 07 Окт. 16, 18:57

кстати несложно приварить полосу по кругу.. как раз на рёбра кега она ляжет. но делать пока не буду.
