Куб с пароводяной рубашкой

Задача усложнялась тем что металл тонкий у бака "играет" от надавливания рукой.  Вот в этих заплатках щели до 3мм были.mr.ptec, 07 Окт. 16, 22:27

Это решается легко, бОльшим количеством прихваток диагональных, с тщательным прижимом, перед сваркой.
Или я не въехал про то что за щели были?
Ну а с подкладкой попробуй, выходит лучше, чем когда без нее.

Добавлено через 4мин.:

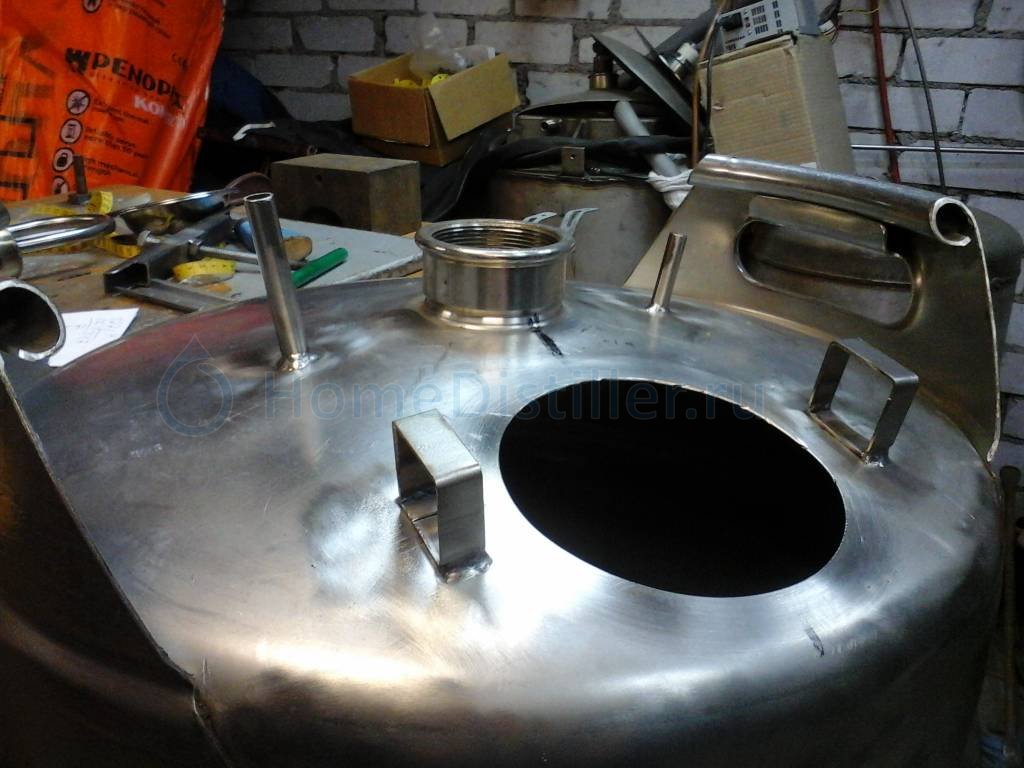

Мне вот завтра круг к конусу приваривать(фото выше), хочу чтобы круг к виртуальному острию выгнуло, туплю - как ( с какой стороны варить) чтоб металл круга утянуло как мне надо. Просто очень устал, мозг спит уже и взбодрить нечем.

чтобы круг к виртуальному острию выгнулоSedoY, 07 Окт. 16, 19:44

Снаружи.

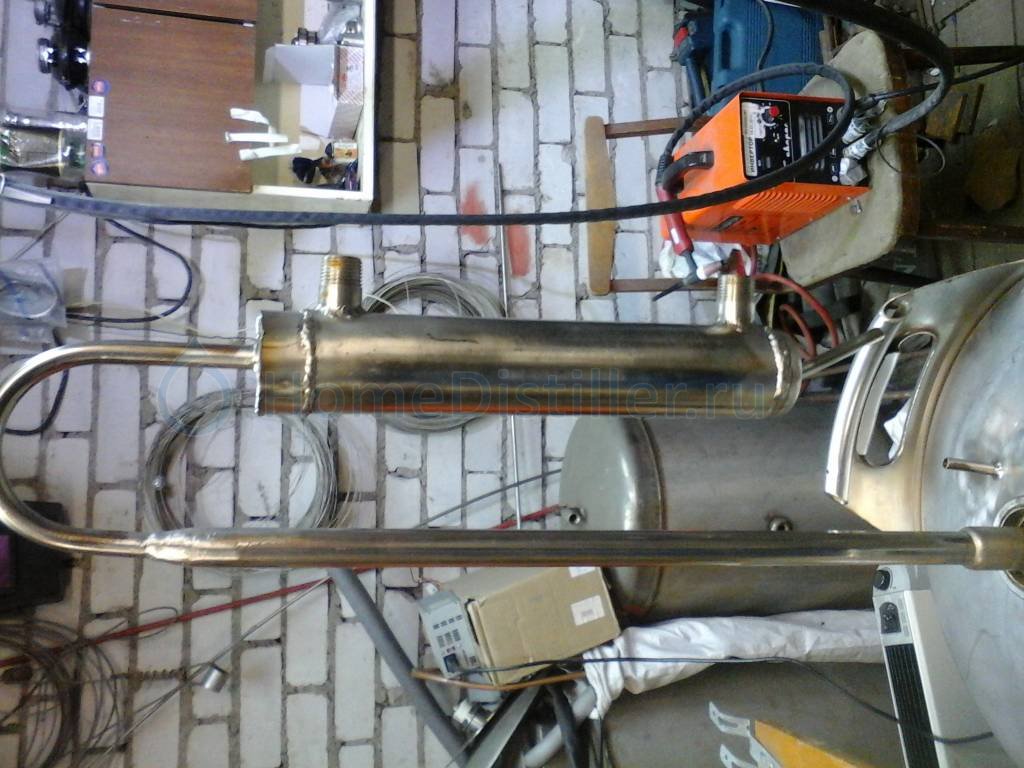

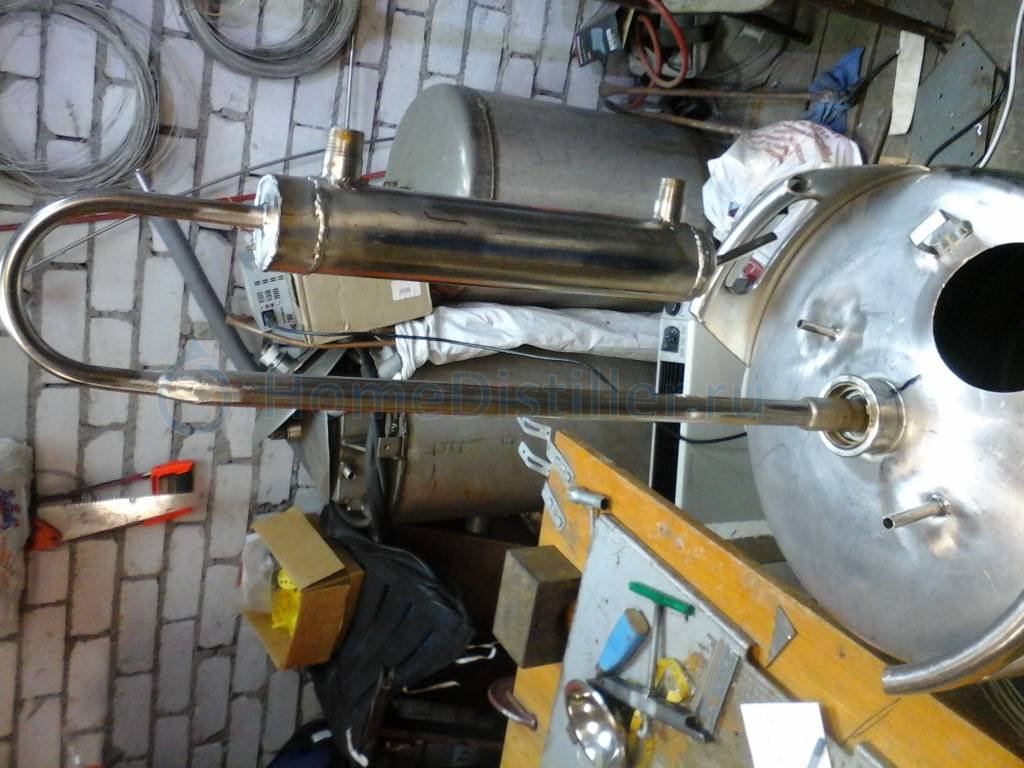

освежаю тему. опрессовка на 2 кгс/см2. Дефлегматор - кожухотрубник. Вварены трубочки для датчиков температуры - d8мм сквозная для датчика - щупа, d10мм глухая для электронного датчика (ds18b20)/

mr.ptec, эту бы энергию, да в мирное русло.

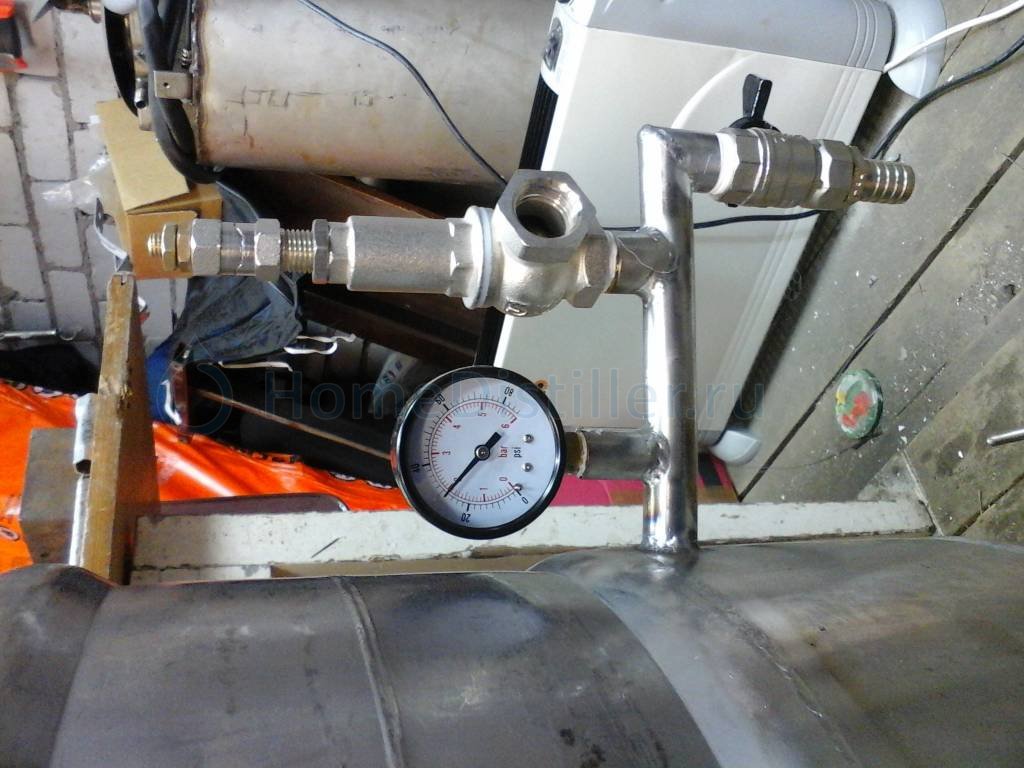

mr.ptec, Что то не вижу обратного клапана в группе безопасности. Надеюсь в последствии появится.

Что то не вижу обратного клапана в группе безопасности. Надеюсь в последствии появитсяalk0m, 11 Окт. 16, 17:05

а куда его по твоему нужно установить? На входе в рубашку, перед краном?

mr.ptec, а куда его по твоему нужно установить? На входе в рубашку, перед краном?
Поставь сантехнический тройник перед подрывным клапаном, сбоку вставишь обратный.

Поставь сантехнический тройник перед подрывным клапаном, сбоку вставишь обратный.Titoeto96, 12 Окт. 16, 14:39

и зачем это надо?

Что надо? Обратный клапан? Можно и без него.

Можно и без него.Titoeto96, 12 Окт. 16, 21:59

Не надо такие советы давать!

Maverick2005, совет постом выше. Про тройник и обратный клапан перед подрывным.

mr.ptec, обратный клан поставленный на впуск воздуха в рубашку, по окончание работы устройства пар в рубашке конденсируется и существенно уменьшается в объеме, клапан впускает воздух атмосферный в рубашку дабы предотвратить схлопывание. Ведь можно забыть открыть верхний кран и впустить воздух.

Кеги в принципе штука прочная, но нужны железные яйца чтобы не иметь обратного клапана, так же как и клапана сброса лишнего давления.

mr.ptec, если сварка под рукой, ниппиль вниз привари, будет аккуратней,чем через тройник

Свой первый обратный клапан прикрутил вниз перед сбросным краном, по окончании варки открывал кран и сбрасывал избыточное давление, в результате начала собираться влага и в совокупности с высокой температурой, и водой которую из под крана пить нельзя, клапан прикипел. У меня манометр показывает как избыточное давление , так и вакуум. После окончания работы тэн, манометр показывает -0,2 атм и это ещё когда вода даже остывать не начала.

Рубашку не схлопнет, силенок вакууму не хватит.
А Вакуум внутри Куба возможен только в режиме автоклавирования, ито, нужен ваккум в кубе и очка четыре в рубахе.

Ребята, заканчивайте уподобляться китайцам и барыгам, по принципу - что не понял : упросить или исключить.
Учится надо.

Добавлено через 1мин.:

deen, для куба из нормальных кег такой подход почти прокатит, а не из кег? А из кег Балтика и им подобных из тонкого металла? А кеги упростят?
Наши высказывания тут много людей читает.

Рубашку не схлопнет, силенок вакууму не хватит.deen, 12 Окт. 16, 19:56

Лично проверь сначала, потом утверждай.

Блин, как дети))))
Клапан стоит рублей 200 поставить надо обязательно, зачем эксперименты на себе ставить.
Куда поставить написали выше.

Наруто пишет, что зачастую эти клапана сопливятся и для вку-50 этот девейс нахрен не нужен, выкинул все.
На вку делают вакуумную перегонку...

На вку делают вакуумную перегонку.deen, 12 Окт. 16, 21:56

Не вакуумную, а с пониженным давлением. В кеге тоже можно.
Пар занимает весь объём бака, при остывании жидкость образовавшийся из этого пара будет иметь объём почти в 1000 раз меньше. Это создаёт очень значительное разряжение.
